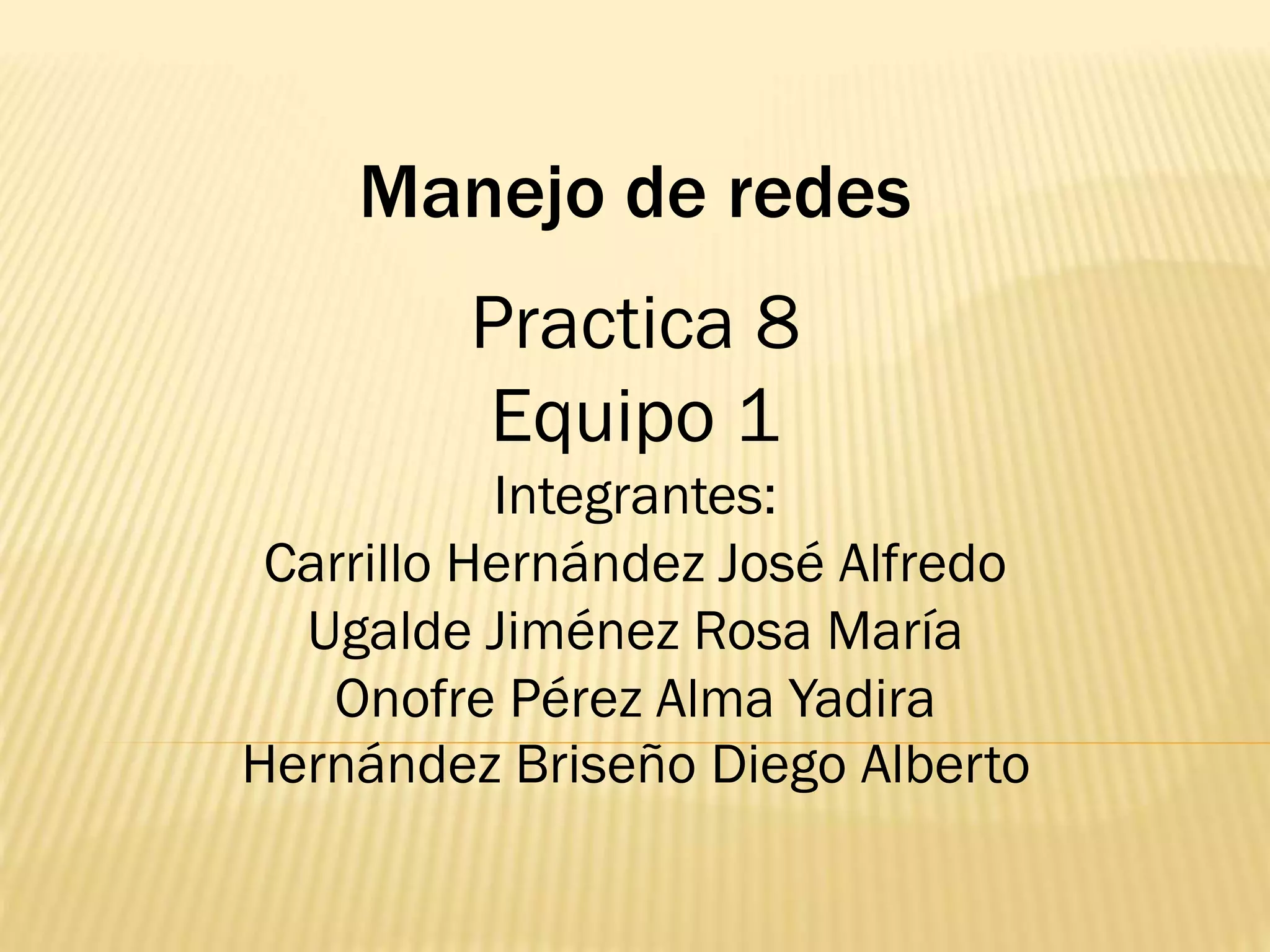

1. Manejo de redes
Practica 8
Equipo 1
Integrantes:
Carrillo Hernández José Alfredo
Ugalde Jiménez Rosa María
Onofre Pérez Alma Yadira
Hernández Briseño Diego Alberto

2. CONFIGURACIÓN FÍSICA DEL ISR.
 1. Realizar prueba de encendido (POST) y cargar el
programa de arranque.
 El POST es un proceso que ocurre en casi todos
los ordenadores cuando se arranca. POST se
utiliza para probar el hardware del router. Después
de la POST, el programa de arranque se carga.
 2. Localizar y cargar el software Cisco IOS.
 3. Busque y ejecute el archivo de configuración
inicial o entrar en el modo de configuración.

3. CONFIGURACIÓN DEL ROUTER DENTRO DE
BANDA Y FUERA DE BANDA
 Routers DEBE apoyo fuera de banda (OOB) de
acceso. el acceso fuera de banda es
conveniente proporcionar la misma
funcionalidad que el acceso en banda. Este
acceso es conveniente aplicar controles de
acceso, para evitar el acceso no autorizado.
DISCUSIÓN Este acceso fuera de banda
permitirá a la NOC una forma de acceder a los
routers aisladas en los momentos en acceso a
la red no está disponible. Fuera de acceso de
banda es una importante herramienta de
gestión para el administrador de la red.

4. PROGRAMAS DEL IOS.
 Internetwork OPERACIÓN Sistema ) Un sistema
operativo de Cisco que es el programa de
control primario usado en sus routers. IOS is
widely used and robust system software that
supports the common functions of all products
under Cisco's CiscoFusion architecture. IOS es
ampliamente utilizado y robusto sistema de
software que soporta las funciones comunes
de todos los productos de la arquitectura
CiscoFusion de Cisco.

5. ARCHIVOS DE CONFIGURACIÓN DEL
DISPOSITIVO.
 En ejecución. Si Cisco SDM se ha instalado en
el router, inícielo abriendo un explorador y
especificando la nueva dirección IP que
proporcionó a la interfaz LAN, de la misma
manera que hizo en la Tarea 5: Vuelva a
establecer la conexión con el router utilizando
la nueva dirección IP.

6. CONFIGURACIÓN DE UN ISR CON SDM.
 Cisco Router y Security Device Manager (SDM) es
una aplicación web basada en Java y una
herramienta de administración de dispositivos de
Cisco IOS de los routers basados en software. El
SDM de Cisco simplifica la configuración del router
y la seguridad mediante el uso de asistentes
inteligentes, que le permite desplegar, configurar y
monitorear un router de Cisco sin necesidad de
conocimientos de la interfaz de línea de
comandos (CLI).

7. MODOS DE COMANDO DE LA CLI
 Todos los cambios de configuración hechos
mediante la interfaz de línea de comando (CLI)
en un router Cisco, se realizan desde el modo
de configuración global. Se ingresa a otros
modos de operación más específicos según
sea el cambio de configuración requerido, pero
dichos modos específicos son todos
subconjuntos del modo de configuración global

8. USOS DE LA CLI DEL IOS
 Los numerosos comandos show se pueden
utilizar para examinar el contenido de los archivos
en el router y para diagnosticar fallas. Tanto en el
modo EXEC privilegiado como en el modo EXEC de
usuario, el comando show muestra una lista de
los comandos show disponibles. La lista en el
modo EXEC privilegiado es considerablemente
más larga que en el modo EXEC de usuario
 howclock Muestra la hora fijada en el router

9. CONFIGURACIÓN BÁSICA
 Un protocolo de comunicación o de red es un
conjunto de normas o reglas que especifica
como debe producirse el intercambio de datos
u órdenes durante el proceso de comunicación
entre los distintos host que forman parte de la
red. El más usado es el protocolo TCP(Protocolo
de control de la transimisión)/IP (Protocolo de
internet)

10. CONFIGURACIÓN DE UNA INTERFAZ
 Los archivos de configuración de interfaz
controlan las interfaces de software para
dispositivos de red individuales. Cuando su
sistema arranca, utiliza estos archivos para
saber qué interfaces debe activar y cómo
configurarlas. Estos archivos habitualmente se
conocen como ifcfg-<name>,
donde<name> hace referencia al nombre del
dispositivo que controla el archivo de
configuración.

11. CONFIGURACIÓN DE UNA RUTA DEFAULT
 Normalmente las rutas por defecto se implementan en redes
con acceso a Internet ya que sería imposible contener en las
tablas de en rutamiento de los dispositivos, en este caso los
routers A, B y C, todas las rutas a todos los destinos de
internet. En el gráfico pueden ver la topología que vamos a
usar yque tienen armada y funcionando en PacketTracer. La
finalidad del ejercicio esque se pueda enrutar tráfico entre
las redes 192.168.1.0/24, 192.168.2.0/24 y
192.168.3.0/24 mediante rutas estáticas y que estas se
comuniquen a través de Internet (en este caso para
simplificar es un router) con la red 192.168.4.0/24 usando
rutas por defecto


12. CONFIGURACIÓN DE SERVICIOS DHCP
 HCP es un protocolo TCP/ IP que proporciona una
asignación automática de las direcciones IP. (Es
posible que el nombre Automatic IP
AddressAssignment sea más significativo que
DHCP, pero AIAA parece más una llamada de
auxilio de un administrador de redes que un
acrónimo.) Para utilizar TCP/ IP en la red, un
administrador debe proporcionar por lo menos
tres datos para cada ordenador: la dirección IP, la
máscara del subred y la dirección IP de la puerta
de enlace predeterminada. Cada ordenador
necesita una dirección IP única para usar TCP/ IP.

13. CONFIGURACIÓN DE NAT ESTÁTICO
 Consiste básicamente en un tipo de NAT en el cuál
se mapea una dirección IP privada con una dirección
IP pública de forma estática. De esta manera, cada
equipo en la red privada debe tener su
correspondiente IP pública asignada para poder
acceder a Internet. La principal desventaja de este
esquema es que por cada equipo que se desee
tenga acceso a Internet se debe contratar una IP
pública. Además, es posible que haya direcciones IP
públicas sin usar (porque los equipos que las tienen
asignadas están apagados, por ejemplo), mientras
que hay equipos que no puedan tener acceso a
Internet (porque no tienen ninguna IP pública
mapeada

14. CREACIÓN DE UNA CONFIGURACIÓN DE
RESPALDO DEL ROUTER EN UN SERVIDOR TFTP.
 Este es un enfoque paso a paso para copiar
una configuración de un router a un servidor
TFTP, y de nuevo a otro router. Antes de
continuar con este método, asegúrese de
que tiene un servidor TFTP en la red a la que
dispone de conectividad IP.

15. CONEXIÓN FÍSICA DEL SWITCH
 1.-Conecte el extremo con la conexión Serial
del cable de consola a su PC
 2- Conecte el extremo con la conexión RJ45 del
cable de consola al puerto de Switch
etiquetado como "Consola"
 3- Dentro de su PC presione Doble clic sobre el
aplicativo Hyperterminal

16. CONEXIÓN DEL SWITCH DE LA LAN AL ROUTER
 El, que es un método de incluir información de
encaminamiento en anuncios CDP para esa dinámica
protocolos de enrutamiento no tiene que ser utilizado en
redes simples.
 Dispositivos de Cisco enviar anuncios CDP a la
multidifusión de destino dirección de 01-00-0C-cc-cc-cc,
a cada interfaz de red conectada. Estos paquetes de
multidifusión pueden ser recibidos por los interruptores
de Cisco y otros dispositivos de red que soportan CDP
en su interfaz de red conectada. Este destino de
multidifusión se utiliza también en otros protocolos de
Cisco, tales como VTP.

17. PROTOCOLO CDP.
 es una poderosa herramienta de control y
resolución de problemas de redes. El CDP es
una herramienta de recopilación de
información utilizada por administradores de
red para obtener información acerca de los
dispositivos Cisco conectados directamente. El
CDP es una herramienta patentada que le
permite acceder a un resumen de información
de protocolo y dirección sobre los dispositivos
Cisco conectados directamente.

18. ASIGNACIÓN DE UNA RED CON CDP
 Los comandos show del CDP pueden utilizarse
para descubrir información acerca de
dispositivos desconocidos en una red. Los
comandos CDP show muestran información
acerca de dispositivos Cisco conectados
directamente, incluida una dirección IP que
puede ser utilizada para llegar al dispositivo.
Luego podemos hacer Telnet al dispositivo y
repetir el proceso hasta que se haya asignado
toda la red.
