Este documento presenta una introducción a las redes de ordenadores, incluyendo las definiciones de modelo y protocolo de red, la arquitectura TCP/IP, servicios de red, estructuras de red, direcciones IP, puertos y máscaras de subred. Luego describe tres proyectos de redes propuestos para tres clientes, incluyendo la configuración de sistemas operativos GNU/Linux y Windows. Finalmente, propone el uso de máquinas virtuales en un escenario de aula virtual.

1. u n i d a d 1
IntroducciónIntroducción
u n i d a d
1

2. u n i d a d 1

3. u n i d a d 1

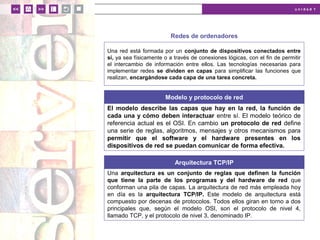

Redes de ordenadores
Una red está formada por un conjunto de dispositivos conectados entre
sí, ya sea físicamente o a través de conexiones lógicas, con el fin de permitir
el intercambio de información entre ellos. Las tecnologías necesarias para
implementar redes se dividen en capas para simplificar las funciones que
realizan, encargándose cada capa de una tarea concreta.
Modelo y protocolo de red
El modelo describe las capas que hay en la red, la función de
cada una y cómo deben interactuar entre sí. El modelo teórico de
referencia actual es el OSI. En cambio un protocolo de red define
una serie de reglas, algoritmos, mensajes y otros mecanismos para
permitir que el software y el hardware presentes en los
dispositivos de red se puedan comunicar de forma efectiva.
Arquitectura TCP/IP
Una arquitectura es un conjunto de reglas que definen la función
que tiene la parte de los programas y del hardware de red que
conforman una pila de capas. La arquitectura de red más empleada hoy
en día es la arquitectura TCP/IP. Este modelo de arquitectura está
compuesto por decenas de protocolos. Todos ellos giran en torno a dos
principales que, según el modelo OSI, son el protocolo de nivel 4,
llamado TCP, y el protocolo de nivel 3, denominado IP.

4. u n i d a d 1

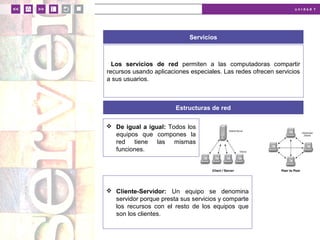

Servicios
Los servicios de red permiten a las computadoras compartir
recursos usando aplicaciones especiales. Las redes ofrecen servicios
a sus usuarios.
Estructuras de red
 De igual a igual: Todos los
equipos que compones la
red tiene las mismas
funciones.
 Cliente-Servidor: Un equipo se denomina
servidor porque presta sus servicios y comparte
los recursos con el resto de los equipos que
son los clientes.

5. u n i d a d 1
Direcciones IP
Las direcciones IP están formadas por dos componentes:
•Identificador de red.
•Identificador de dispositivo.
Máscara de subred
La máscara de subred tiene el mismo formato que una dirección IP
y su cometido es identifica al dispositivo en una dirección IP.
Puertos
En TCP/IP el puerto es la dirección de la capa de transporte.

6. u n i d a d 1
Ejemplos prácticos
Premisas
•Concluidos tus estudios de Técnico en Sistemas Microinformáticos y
Redes decides incorporarte al mundo laboral.
•Decides crear tu propia empresa especializada en redes e Internet.
•Después de unos meses ya tenéis tres empresas en vuestra cartera
de clientes fijos: ServPubli, ConRecuerdos.org y AulaEasy.
ServPubli
Esta empresa quiere ofrecer servicios de publicidad y marketing. Su
trabajo consiste tanto en realizar estudios de mercado como en diseñar,
planificar y lanzar campañas publicitarias para que los productos de sus
clientes puedan llegar a sus respectivos mercados objetivo.
Equipamiento actual
Dado que ServPubli es una
empresa de nueva creación
que aún no ha empezado con su
actividad económica, no posee
equipamiento informático.
Proyecto propuesto
•15 ordenadores y 1 servidor.
•2 impresoras.
•1 línea de banda ancha.
•Infraestructura de red necesaria
•SO GNU/Linux y aplicaciones
de software libre.

7. u n i d a d 1
Ejemplos prácticos

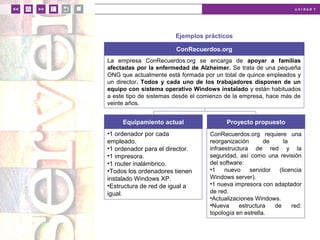

ConRecuerdos.org
La empresa ConRecuerdos.org se encarga de apoyar a familias
afectadas por la enfermedad de Alzheimer. Se trata de una pequeña
ONG que actualmente está formada por un total de quince empleados y
un director. Todos y cada uno de los trabajadores disponen de un
equipo con sistema operativo Windows instalado y están habituados
a este tipo de sistemas desde el comienzo de la empresa, hace más de
veinte años.
Equipamiento actual
•1 ordenador por cada
empleado.
•1 ordenador para el director.
•1 impresora.
•1 router inalámbrico.
•Todos los ordenadores tienen
instalado Windows XP.
•Estructura de red de igual a
igual.
Proyecto propuesto
ConRecuerdos.org requiere una
reorganización de la
infraestructura de red y la
seguridad, así como una revisión
del software:
•1 nuevo servidor (licencia
Windows server).
•1 nueva impresora con adaptador
de red.
•Actualizaciones Windows.
•Nueva estructura de red:
topología en estrella.

8. u n i d a d 1
Ejemplos prácticos

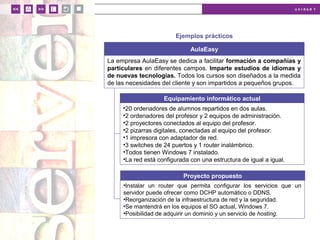

AulaEasy
La empresa AulaEasy se dedica a facilitar formación a compañías y
particulares en diferentes campos. Imparte estudios de idiomas y
de nuevas tecnologías. Todos los cursos son diseñados a la medida
de las necesidades del cliente y son impartidos a pequeños grupos.
•20 ordenadores de alumnos repartidos en dos aulas.
•2 ordenadores del profesor y 2 equipos de administración.
•2 proyectores conectados al equipo del profesor.
•2 pizarras digitales, conectadas al equipo del profesor.
•1 impresora con adaptador de red.
•3 switches de 24 puertos y 1 router inalámbrico.
•Todos tienen Windows 7 instalado.
•La red está configurada con una estructura de igual a igual.
Equipamiento informático actual
•Instalar un router que permita configurar los servicios que un
servidor puede ofrecer como DCHP automático o DDNS.
•Reorganización de la infraestructura de red y la seguridad.
•Se mantendrá en los equipos el SO actual, Windows 7.
•Posibilidad de adquirir un dominio y un servicio de hosting.
Proyecto propuesto

9. u n i d a d 1

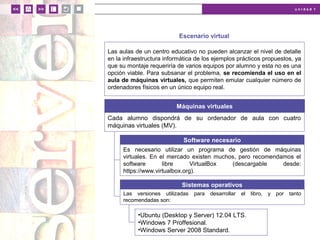

Escenario virtual
Las aulas de un centro educativo no pueden alcanzar el nivel de detalle
en la infraestructura informática de los ejemplos prácticos propuestos, ya
que su montaje requeriría de varios equipos por alumno y esta no es una
opción viable. Para subsanar el problema, se recomienda el uso en el
aula de máquinas virtuales, que permiten emular cualquier número de
ordenadores físicos en un único equipo real.
Máquinas virtuales
Cada alumno dispondrá de su ordenador de aula con cuatro
máquinas virtuales (MV).
Es necesario utilizar un programa de gestión de máquinas
virtuales. En el mercado existen muchos, pero recomendamos el
software libre VirtualBox (descargable desde:
https://www.virtualbox.org).
Software necesario
Las versiones utilizadas para desarrollar el libro, y por tanto
recomendadas son:
Sistemas operativos
•Ubuntu (Desktop y Server) 12.04 LTS.
•Windows 7 Proffesional.
•Windows Server 2008 Standard.

10. u n i d a d 1

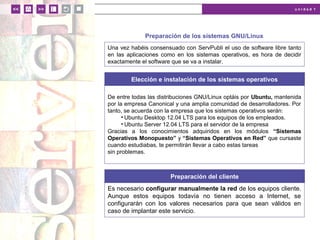

Preparación de los sistemas GNU/Linux
Una vez habéis consensuado con ServPubli el uso de software libre tanto
en las aplicaciones como en los sistemas operativos, es hora de decidir
exactamente el software que se va a instalar.
Elección e instalación de los sistemas operativos
De entre todas las distribuciones GNU/Linux optáis por Ubuntu, mantenida
por la empresa Canonical y una amplia comunidad de desarrolladores. Por
tanto, se acuerda con la empresa que los sistemas operativos serán:
• Ubuntu Desktop 12.04 LTS para los equipos de los empleados.
• Ubuntu Server 12.04 LTS para el servidor de la empresa
Gracias a los conocimientos adquiridos en los módulos “Sistemas
Operativos Monopuesto” y “Sistemas Operativos en Red” que cursaste
cuando estudiabas, te permitirán llevar a cabo estas tareas
sin problemas.
Preparación del cliente
Es necesario configurar manualmente la red de los equipos cliente.
Aunque estos equipos todavía no tienen acceso a Internet, se
configurarán con los valores necesarios para que sean válidos en
caso de implantar este servicio.

11. u n i d a d 1

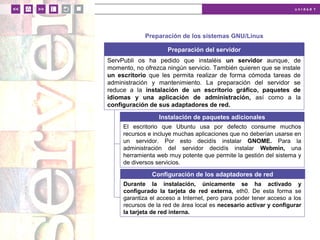

Preparación de los sistemas GNU/Linux
Preparación del servidor
ServPubli os ha pedido que instaléis un servidor aunque, de
momento, no ofrezca ningún servicio. También quieren que se instale
un escritorio que les permita realizar de forma cómoda tareas de
administración y mantenimiento. La preparación del servidor se
reduce a la instalación de un escritorio gráfico, paquetes de
idiomas y una aplicación de administración, así como a la
configuración de sus adaptadores de red.
El escritorio que Ubuntu usa por defecto consume muchos
recursos e incluye muchas aplicaciones que no deberían usarse en
un servidor. Por esto decidís instalar GNOME. Para la
administración del servidor decidís instalar Webmin, una
herramienta web muy potente que permite la gestión del sistema y
de diversos servicios.
Instalación de paquetes adicionales
Durante la instalación, únicamente se ha activado y
configurado la tarjeta de red externa, eth0. De esta forma se
garantiza el acceso a Internet, pero para poder tener acceso a los
recursos de la red de área local es necesario activar y configurar
la tarjeta de red interna.
Configuración de los adaptadores de red

12. u n i d a d 1

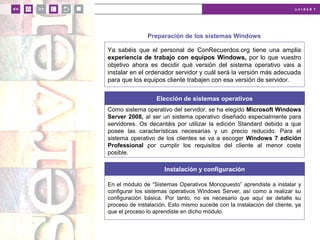

Preparación de los sistemas Windows
Ya sabéis que el personal de ConRecuerdos.org tiene una amplia
experiencia de trabajo con equipos Windows, por lo que vuestro
objetivo ahora es decidir qué versión del sistema operativo vais a
instalar en el ordenador servidor y cuál será la versión más adecuada
para que los equipos cliente trabajen con esa versión de servidor.
Elección de sistemas operativos
Como sistema operativo del servidor, se ha elegido Microsoft Windows
Server 2008, al ser un sistema operativo diseñado especialmente para
servidores. Os decantáis por utilizar la edición Standard debido a que
posee las características necesarias y un precio reducido. Para el
sistema operativo de los clientes se va a escoger Windows 7 edición
Professional por cumplir los requisitos del cliente al menor coste
posible.
Instalación y configuración
En el módulo de “Sistemas Operativos Monopuesto” aprendiste a instalar y
configurar los sistemas operativos Windows Server, así como a realizar su
configuración básica. Por tanto, no es necesario que aquí se detalle su
proceso de instalación. Esto mismo sucede con la instalación del cliente, ya
que el proceso lo aprendiste en dicho módulo.
