Este documento describe los diferentes tipos de conectores y ranuras utilizados en las placas base. Explica los conectores internos como el zócalo del procesador, las ranuras de memoria RAM y los conectores de alimentación y discos duros. También describe los conectores externos como USB, Firewire y puertos de video y red. Por último, detalla las diferentes ranuras de expansión como AGP, PCI y PCIe utilizadas para tarjetas de expansión.

1. Autores:
Joaquín Varela Donate
Guillermo Barbero Martínez

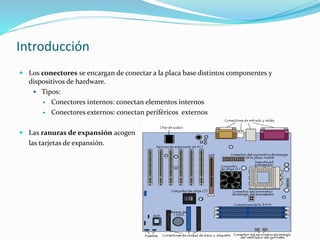

2. Introducción
 Los conectores se encargan de conectar a la placa base distintos componentes y
dispositivos de hardware.
 Tipos:
 Conectores internos: conectan elementos internos
 Conectores externos: conectan periféricos externos
 Las ranuras de expansión acogen
las tarjetas de expansión.

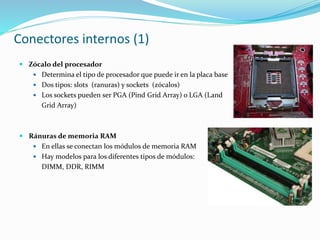

3. Conectores internos (1)
 Zócalo del procesador
 Determina el tipo de procesador que puede ir en la placa base
 Dos tipos: slots (ranuras) y sockets (zócalos)
 Los sockets pueden ser PGA (Pind Grid Array) o LGA (Land
Grid Array)
 Ránuras de memoria RAM
 En ellas se conectan los módulos de memoria RAM
 Hay modelos para los diferentes tipos de módulos:
DIMM, DDR, RIMM

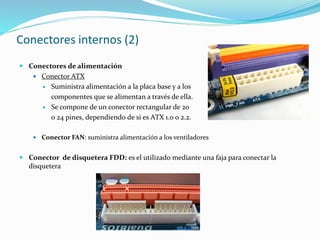

4. Conectores internos (2)
 Conectores de alimentación
 Conector ATX
 Suministra alimentación a la placa base y a los
componentes que se alimentan a través de ella.
 Se compone de un conector rectangular de 20
o 24 pines, dependiendo de si es ATX 1.0 o 2.2.
 Conector FAN: suministra alimentación a los ventiladores
 Conector de disquetera FDD: es el utilizado mediante una faja para conectar la
disquetera

5. Conectores internos (3)
 Conectores para discos duros, regrabadoras de DVD...
 Conectores IDE. Tasa de transferencia máxima
de hasta 166 MB/s en ATA-8
 Consisten en unos slot con 40 pines
 Actualmente, salvo placas de gama alta (y no todas),
las placas base suelen traer un solo conector IDE.
 Conectores SATA. Más velocidad de tranferencia que IDE
 Tres tipos de SATA:
 SATA1, tasa de transferencia de 150 MB/s (no se usa ya)
 SATA2, con una tasa de transferencia de 300 MB/s
 SATA3, con tasas de transferencias de 600 MB/s
 Más ventajas: mayor longitud del conector que además es
más fino lo que permite mejor refrigeración, mayor sencillez
de instalación, permite conexión/desconexión en caliente.

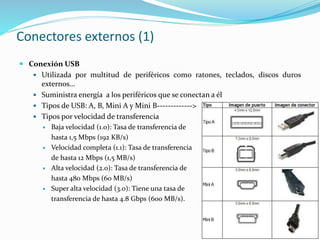

6. Conectores externos (1)
 Conexión USB
 Utilizada por multitud de periféricos como ratones, teclados, discos duros
externos…
 Suministra energía a los periféricos que se conectan a él
 Tipos de USB: A, B, Mini A y Mini B------------->
 Tipos por velocidad de transferencia
 Baja velocidad (1.0): Tasa de transferencia de
hasta 1,5 Mbps (192 KB/s)
 Velocidad completa (1.1): Tasa de transferencia
de hasta 12 Mbps (1,5 MB/s)
 Alta velocidad (2.0): Tasa de transferencia de
hasta 480 Mbps (60 MB/s)
 Super alta velocidad (3.0): Tiene una tasa de
transferencia de hasta 4.8 Gbps (600 MB/s).

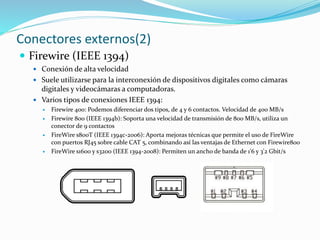

7. Conectores externos(2)
 Firewire (IEEE 1394)
 Conexión de alta velocidad
 Suele utilizarse para la interconexión de dispositivos digitales como cámaras
digitales y videocámaras a computadoras.
 Varios tipos de conexiones IEEE 1394:
 Firewire 400: Podemos diferenciar dos tipos, de 4 y 6 contactos. Velocidad de 400 MB/s
 Firewire 800 (IEEE 1394b): Soporta una velocidad de transmisión de 800 MB/s, utiliza un
conector de 9 contactos
 FireWire s800T (IEEE 1394c-2006): Aporta mejoras técnicas que permite el uso de FireWire
con puertos RJ45 sobre cable CAT 5, combinando así las ventajas de Ethernet con Firewire800
 FireWire s1600 y s3200 (IEEE 1394-2008): Permiten un ancho de banda de 1'6 y 3'2 Gbit/s

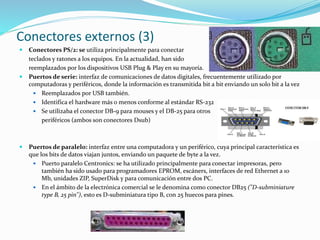

8. Conectores externos (3)
 Conectores PS/2: se utiliza principalmente para conectar
teclados y ratones a los equipos. En la actualidad, han sido
reemplazados por los dispositivos USB Plug & Play en su mayoría.
 Puertos de serie: interfaz de comunicaciones de datos digitales, frecuentemente utilizado por
computadoras y periféricos, donde la información es transmitida bit a bit enviando un solo bit a la vez
 Reemplazados por USB también.
 Identifica el hardware más o menos conforme al estándar RS-232
 Se utilizaba el conector DB-9 para mouses y el DB-25 para otros
periféricos (ambos son conectores Dsub)
 Puertos de paralelo: interfaz entre una computadora y un periférico, cuya principal característica es
que los bits de datos viajan juntos, enviando un paquete de byte a la vez.
 Puerto paralelo Centronics: se ha utilizado principalmente para conectar impresoras, pero
también ha sido usado para programadores EPROM, escáners, interfaces de red Ethernet a 10
Mb, unidades ZIP, SuperDisk y para comunicación entre dos PC.
 En el ámbito de la electrónica comercial se le denomina como conector DB25 ("D-subminiature
type B, 25 pin"), esto es D-subminiatura tipo B, con 25 huecos para pines.

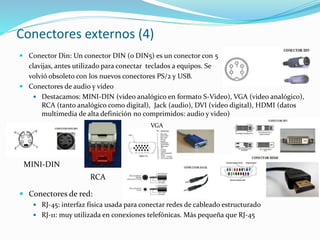

9. Conectores externos (4)
 Conector Din: Un conector DIN (o DIN5) es un conector con 5
clavijas, antes utilizado para conectar teclados a equipos. Se
volvió obsoleto con los nuevos conectores PS/2 y USB.
 Conectores de audio y video
 Destacamos: MINI-DIN (video analógico en formato S-Video), VGA (video analógico),
RCA (tanto analógico como digital), Jack (audio), DVI (video digital), HDMI (datos
multimedia de alta definición no comprimidos: audio y video)
 Conectores de red:
 RJ-45: interfaz física usada para conectar redes de cableado estructurado
 RJ-11: muy utilizada en conexiones telefónicas. Más pequeña que RJ-45
VGA
RCA
MINI-DIN

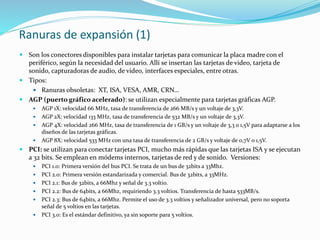

10. Ranuras de expansión (1)
 Son los conectores disponibles para instalar tarjetas para comunicar la placa madre con el
periférico, según la necesidad del usuario. Allí se insertan las tarjetas de video, tarjeta de
sonido, capturadoras de audio, de video, interfaces especiales, entre otras.
 Tipos:
 Ranuras obsoletas: XT, ISA, VESA, AMR, CRN…
 AGP (puerto gráfico acelerado): se utilizan especialmente para tarjetas gráficas AGP.
 AGP 1X: velocidad 66 MHz, tasa de transferencia de 266 MB/s y un voltaje de 3,3V.
 AGP 2X: velocidad 133 MHz, tasa de transferencia de 532 MB/s y un voltaje de 3,3V.
 AGP 4X: velocidad 266 MHz, tasa de transferencia de 1 GB/s y un voltaje de 3,3 o 1,5V para adaptarse a los
diseños de las tarjetas gráficas.
 AGP 8X: velocidad 533 MHz con una tasa de transferencia de 2 GB/s y voltaje de 0,7V o 1,5V.
 PCI: se utilizan para conectar tarjetas PCI, mucho más rápidas que las tarjetas ISA y se ejecutan
a 32 bits. Se emplean en módems internos, tarjetas de red y de sonido. Versiones:
 PCI 1.0: Primera versión del bus PCI. Se trata de un bus de 32bits a 33Mhz.
 PCI 2.0: Primera versión estandarizada y comercial. Bus de 32bits, a 33MHz.
 PCI 2.1: Bus de 32bits, a 66Mhz y señal de 3.3 voltio.
 PCI 2.2: Bus de 64bits, a 66Mhz, requiriendo 3.3 voltios. Transferencia de hasta 533MB/s.
 PCI 2.3: Bus de 64bits, a 66Mhz. Permite el uso de 3.3 voltios y señalizador universal, pero no soporta
señal de 5 voltios en las tarjetas.
 PCI 3.0: Es el estándar definitivo, ya sin soporte para 5 voltios.

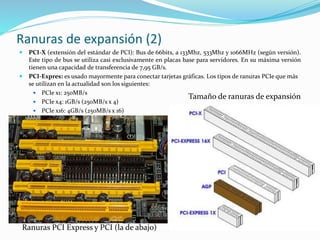

11. Ranuras de expansión (2)
 PCI-X (extensión del estándar de PCI): Bus de 66bits, a 133Mhz, 533Mhz y 1066MHz (según versión).
Este tipo de bus se utiliza casi exclusivamente en placas base para servidores. En su máxima versión
tienen una capacidad de transferencia de 7,95 GB/s.
 PCI-Expres: es usado mayormente para conectar tarjetas gráficas. Los tipos de ranuras PCIe que más
se utilizan en la actualidad son los siguientes:
 PCIe x1: 250MB/s
 PCIe x4: 1GB/s (250MB/s x 4)
 PCIe x16: 4GB/s (250MB/s x 16)
Ranuras PCI Express y PCI (la de abajo)
Tamaño de ranuras de expansión
