La tarjeta madre es la plataforma central de una computadora que conecta el microprocesador y otros componentes electrónicos. Contiene ranuras para la memoria RAM, slots de expansión para tarjetas adicionales, puertos de entrada y salida, y conectores para alimentación y periféricos. Existe en diferentes formatos como AT, Baby-AT y ATX, siendo este último el estándar más común actualmente por su mejor ventilación y organización de cables. La tarjeta madre es un componente crítico para el funcionamiento de una computadora.

1. BIENVENIDOS

2. EQUIPO # 1
Tema:
Tarjeta
Madre

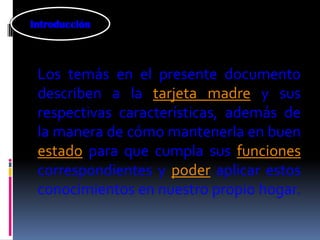

3. Introducción
Los temás en el presente documento
describen a la tarjeta madre y sus
respectivas características, además de
la manera de cómo mantenerla en buen
estado para que cumpla sus funciones
correspondientes y poder aplicar estos
conocimientos en nuestro propio hogar.

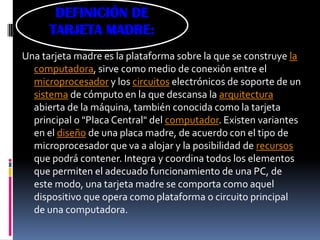

4. DEFINICIÓN DE
TARJETA MADRE:
Una tarjeta madre es la plataforma sobre la que se construye la
computadora, sirve como medio de conexión entre el
microprocesador y los circuitos electrónicos de soporte de un
sistema de cómputo en la que descansa la arquitectura
abierta de la máquina, también conocida como la tarjeta
principal o "Placa Central" del computador. Existen variantes
en el diseño de una placa madre, de acuerdo con el tipo de
microprocesador que va a alojar y la posibilidad de recursos
que podrá contener. Integra y coordina todos los elementos
que permiten el adecuado funcionamiento de una PC, de
este modo, una tarjeta madre se comporta como aquel
dispositivo que opera como plataforma o circuito principal
de una computadora.

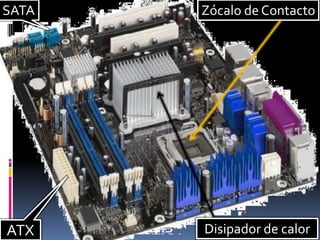

5. Zócalo de pines
IDE Flopy ATX

6. SATA Zócalo de Contacto
ATX Disipador de calor

7. Buses
Envía la información entre las partes del equipo.
Datos Dirección
BUS
BUS
Canales
Lleva la donde pasa
información la
Información

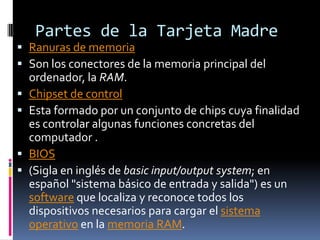

8. Partes de la Tarjeta Madre
 Ranuras de memoria
 Son los conectores de la memoria principal del
ordenador, la RAM.
 Chipset de control
 Esta formado por un conjunto de chips cuya finalidad
es controlar algunas funciones concretas del
computador .
 BIOS
 (Sigla en inglés de basic input/output system; en
español "sistema básico de entrada y salida") es un
software que localiza y reconoce todos los
dispositivos necesarios para cargar el sistema
operativo en la memoria RAM.

9.  Slots de expansión (ISA, PCI, AGP...)
 Son unas ranuras de plástico con conectores eléctricos (slots) donde
se introducen las tarjetas de expansión (tarjeta de vídeo, de sonido,
de red...).
 Memoria caché
 Es una memoria en la que se almacenas una serie de datos para su
rápido acceso.
 Conectores:
 Internos , Externos y de Energía.
 Batería
 Componente encargado de suministrar energía que sirve para
mantener la hora y fecha aunque la computadora este apagada.
 Ranuras de expansión para periféricos
 Es donde se insertan las tarjetas de otros dispositivos como por
ejemplo tarjetas de vídeo, sonido, módem, etc.
 Puertos de Entradas y Salidas.
 Floppy o FDD:
 conector para disquetera, ya casi no se utilizan.

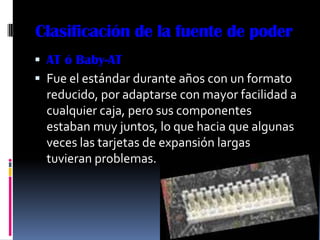

10. Clasificación de la fuente de poder
 AT ó Baby-AT
 Fue el estándar durante años con un formato
reducido, por adaptarse con mayor facilidad a
cualquier caja, pero sus componentes
estaban muy juntos, lo que hacia que algunas
veces las tarjetas de expansión largas
tuvieran problemas.

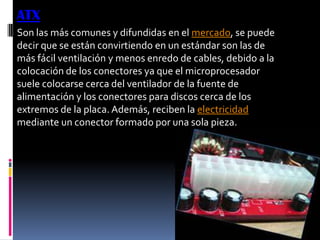

11. ATX
Son las más comunes y difundidas en el mercado, se puede
decir que se están convirtiendo en un estándar son las de
más fácil ventilación y menos enredo de cables, debido a la
colocación de los conectores ya que el microprocesador
suele colocarse cerca del ventilador de la fuente de
alimentación y los conectores para discos cerca de los
extremos de la placa. Además, reciben la electricidad
mediante un conector formado por una sola pieza.

12. Marcas

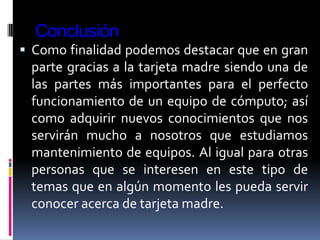

13. Conclusión
 Como finalidad podemos destacar que en gran
parte gracias a la tarjeta madre siendo una de
las partes más importantes para el perfecto
funcionamiento de un equipo de cómputo; así
como adquirir nuevos conocimientos que nos
servirán mucho a nosotros que estudiamos
mantenimiento de equipos. Al igual para otras
personas que se interesen en este tipo de
temas que en algún momento les pueda servir
conocer acerca de tarjeta madre.
