ENSAMBLE DE
UNA
COMPUTADORA

LIMA HUANCA, ELEAZAR JUAN. EJ

ENSAMBLE DE UNA COMPUTADORA

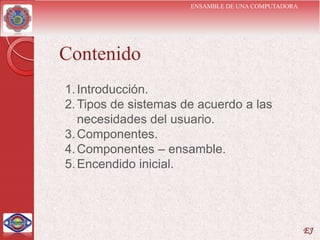

Contenido
1. Introducción.
2. Tipos de sistemas de acuerdo a las
necesidades del usuario.
3. Componentes.
4. Componentes – ensamble.
5. Encendido inicial.

EJ

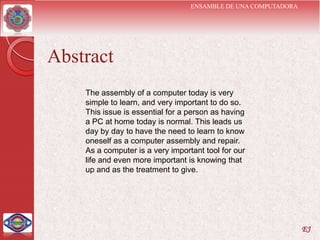

Abstract
The assembly of a computer today is very
simple to learn, and very important to do so.
This issue is essential for a person as having
a PC at home today is normal. This leads us
day by day to have the need to learn to know
oneself as a computer assembly and repair.
As a computer is a very important tool for our
life and even more important is knowing that
up and as the treatment to give.

EJ


Introducción

El PC es para muchos usuarios una maquina misteriosa. Pero aunque
parezca
algo complejo, el ensamblaje de los componentes de un ordenador actual
resulta
sencillo para casi cualquier usuario. Montar un PC es similar a encajar las
piezas de un rompecabezas de las que conocemos de antemano su
posición.

En la actualidad, los ordenadores, ya sean de una u otra marca, están
integrados
por una serie de componentes independientes, intercambiables entre
diferentes equipos y elaborados por distintos fabricantes. Son
independientes porque cumplen funciones especificas, que se integran en el
EJ
funcionamiento conjunto, pero sin perder su carácter individual; e


Introducción

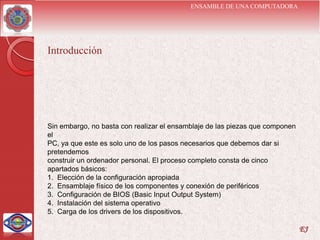

Sin embargo, no basta con realizar el ensamblaje de las piezas que componen
el
PC, ya que este es solo uno de los pasos necesarios que debemos dar si
pretendemos
construir un ordenador personal. El proceso completo consta de cinco
apartados básicos:
1. Elección de la configuración apropiada
2. Ensamblaje físico de los componentes y conexión de periféricos
3. Configuración de BIOS (Basic Input Output System)
4. Instalación del sistema operativo
5. Carga de los drivers de los dispositivos.

EJ


Introducción

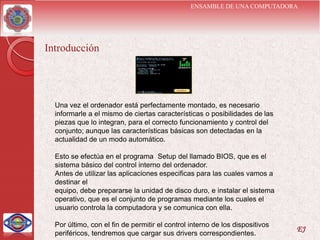

Una vez el ordenador está perfectamente montado, es necesario
informarle a el mismo de ciertas características o posibilidades de las
piezas que lo integran, para el correcto funcionamiento y control del
conjunto; aunque las características básicas son detectadas en la
actualidad de un modo automático.

Esto se efectúa en el programa Setup del llamado BIOS, que es el
sistema básico del control interno del ordenador.
Antes de utilizar las aplicaciones especificas para las cuales vamos a
destinar el
equipo, debe prepararse la unidad de disco duro, e instalar el sistema
operativo, que es el conjunto de programas mediante los cuales el
usuario controla la computadora y se comunica con ella.

Por último, con el fin de permitir el control interno de los dispositivos
EJ
periféricos, tendremos que cargar sus drivers correspondientes.

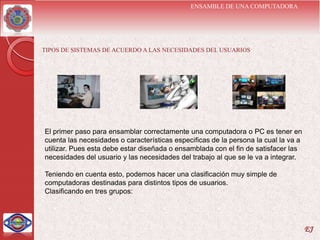

TIPOS DE SISTEMAS DE ACUERDO A LAS NECESIDADES DEL USUARIOS

El primer paso para ensamblar correctamente una computadora o PC es tener en
cuenta las necesidades o características especificas de la persona la cual la va a
utilizar. Pues esta debe estar diseñada o ensamblada con el fin de satisfacer las
necesidades del usuario y las necesidades del trabajo al que se le va a integrar.

Teniendo en cuenta esto, podemos hacer una clasificación muy simple de
computadoras destinadas para distintos tipos de usuarios.
Clasificando en tres grupos:

EJ

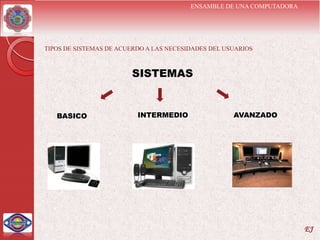

TIPOS DE SISTEMAS DE ACUERDO A LAS NECESIDADES DEL USUARIOS

SISTEMAS

BASICO INTERMEDIO AVANZADO

EJ


COMPONENTES

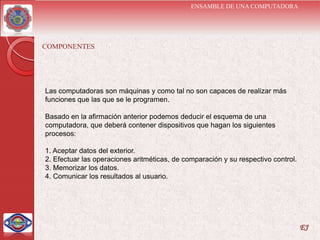

Las computadoras son máquinas y como tal no son capaces de realizar más
funciones que las que se le programen.

Basado en la afirmación anterior podemos deducir el esquema de una
computadora, que deberá contener dispositivos que hagan los siguientes
procesos:

1. Aceptar datos del exterior.
2. Efectuar las operaciones aritméticas, de comparación y su respectivo control.
3. Memorizar los datos.
4. Comunicar los resultados al usuario.

EJ


COMPONENTES

Una computadora es un sistema de cuatro componentes:

• La unidad de entrada.
• Las unidades de control. (CPU – UNIDAD CENTRAL DEL PROCESO).
• La unidad de memoria.
• La unidad de salida.

Estas unidades del sistema mencionado necesitan tres elementos:

• La máquina.
• Un sistema operativo.
• Programa de aplicación.

EJ


COMPONENTES

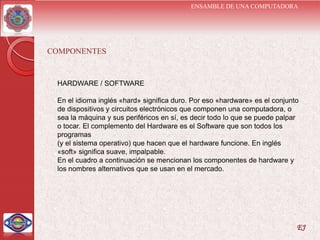

HARDWARE / SOFTWARE

En el idioma inglés «hard» significa duro. Por eso «hardware» es el conjunto
de dispositivos y circuitos electrónicos que componen una computadora, o
sea la máquina y sus periféricos en sí, es decir todo lo que se puede palpar
o tocar. El complemento del Hardware es el Software que son todos los
programas
(y el sistema operativo) que hacen que el hardware funcione. En inglés
«soft» significa suave, impalpable.

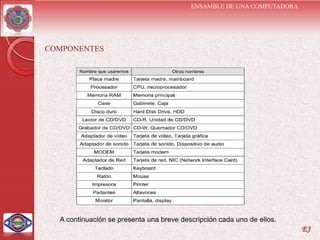

En el cuadro a continuación se mencionan los componentes de hardware y
los nombres alternativos que se usan en el mercado.

EJ


COMPONENTES

A continuación se presenta una breve descripción cada uno de ellos.
EJ


COMPONENTES

PLACA MADRE
Es el núcleo o columna vertebral del sistema pues se encarga
de controlar cada componente de la computadora en su
totalidad. En ella se conectan todos los elementos.

PROCESADOR
Es el «motor» o cerebro de la computadora. Define la velocidad
de procesamiento de los datos.

MEMORIA RAM
Es la memoria principal que contiene todos los programas y
datos que el procesador usa en un momento dado.

CASE CON SU FUENTE DE ALIMENTACIÓN
El gabinete se encarga de alojar a la placa madre, las unidades
de disco y la tarjetería. Viene con la fuente de alimentación pre-
instalada, la que se encarga de proporcionar electricidad a cada
una de las partes de la computadora.

EJ


COMPONENTES

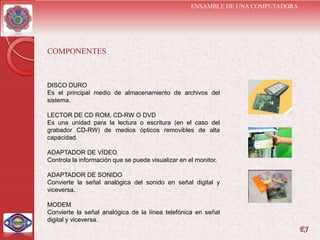

DISCO DURO
Es el principal medio de almacenamiento de archivos del
sistema.

LECTOR DE CD ROM, CD-RW O DVD
Es una unidad para la lectura o escritura (en el caso del
grabador CD-RW) de medios ópticos removibles de alta
capacidad.

ADAPTADOR DE VÍDEO
Controla la información que se puede visualizar en el monitor.

ADAPTADOR DE SONIDO
Convierte la señal analógica del sonido en señal digital y
viceversa.

MODEM
Convierte la señal analógica de la línea telefónica en señal
digital y viceversa.
EJ


COMPONENTES

ADAPTADOR DE RED
Permite la comunicación de una computadora con otras
computadoras.

PERIFÉRICOS DE ENTRADA
Son elementos que sirven para ingresar información a la
computadora, (teclado, mouse, escáner, webcam).

PERIFÉRICOS DE SALIDA
Son elementos que sirven para sacar o mostrar información de la
computadora, (monitor, impresora, parlantes).

EJ


COMPONENTES – ENSAMBLAJE

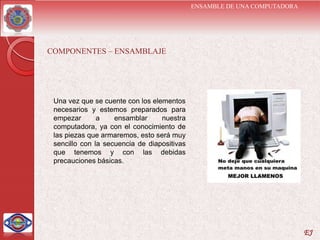

Una vez que se cuente con los elementos
necesarios y estemos preparados para
empezar a ensamblar nuestra
computadora, ya con el conocimiento de
las piezas que armaremos, esto será muy
sencillo con la secuencia de diapositivas
que tenemos y con las debidas
precauciones básicas.

EJ

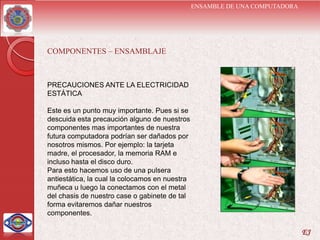

PRECAUCIONES ANTE LA ELECTRICIDAD
ESTÁTICA

Este es un punto muy importante. Pues si se
descuida esta precaución alguno de nuestros
componentes mas importantes de nuestra
futura computadora podrían ser dañados por
nosotros mismos. Por ejemplo: la tarjeta
madre, el procesador, la memoria RAM e
incluso hasta el disco duro.
Para esto hacemos uso de una pulsera
antiestática, la cual la colocamos en nuestra
muñeca u luego la conectamos con el metal
del chasis de nuestro case o gabinete de tal
forma evitaremos dañar nuestros
componentes.

EJ

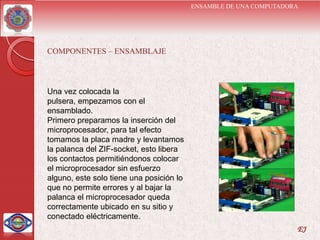

Una vez colocada la
pulsera, empezamos con el
ensamblado.
Primero preparamos la inserción del
microprocesador, para tal efecto
tomamos la placa madre y levantamos
la palanca del ZIF-socket, esto libera
los contactos permitiéndonos colocar
el microprocesador sin esfuerzo
alguno, este solo tiene una posición lo
que no permite errores y al bajar la
palanca el microprocesador queda
correctamente ubicado en su sitio y
conectado eléctricamente.
EJ

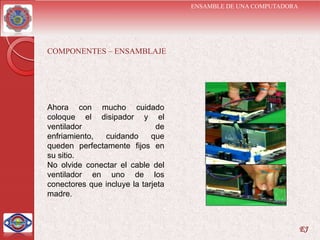

Ahora con mucho cuidado
coloque el disipador y el
ventilador de
enfriamiento, cuidando que
queden perfectamente fijos en
su sitio.
No olvide conectar el cable del
ventilador en uno de los
conectores que incluye la tarjeta
madre.

EJ

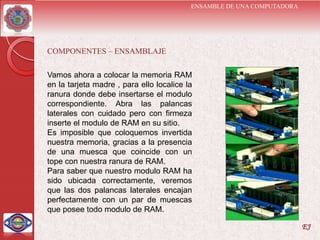

Vamos ahora a colocar la memoria RAM
en la tarjeta madre , para ello localice la
ranura donde debe insertarse el modulo
correspondiente. Abra las palancas
laterales con cuidado pero con firmeza
inserte el modulo de RAM en su sitio.
Es imposible que coloquemos invertida
nuestra memoria, gracias a la presencia
de una muesca que coincide con un
tope con nuestra ranura de RAM.
Para saber que nuestro modulo RAM ha
sido ubicada correctamente, veremos
que las dos palancas laterales encajan
perfectamente con un par de muescas
que posee todo modulo de RAM.

EJ

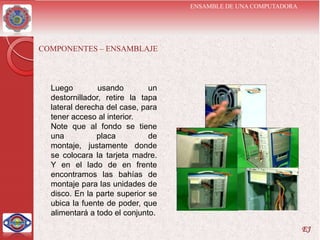

Luego usando un
destornillador, retire la tapa
lateral derecha del case, para
tener acceso al interior.
Note que al fondo se tiene
una placa de
montaje, justamente donde
se colocara la tarjeta madre.
Y en el lado de en frente
encontramos las bahías de
montaje para las unidades de
disco. En la parte superior se
ubica la fuente de poder, que
alimentará a todo el conjunto.
EJ

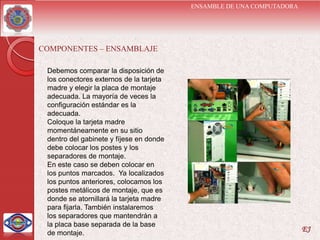

Debemos comparar la disposición de
los conectores externos de la tarjeta
madre y elegir la placa de montaje
adecuada. La mayoría de veces la
configuración estándar es la
adecuada.
Coloque la tarjeta madre
momentáneamente en su sitio
dentro del gabinete y fíjese en donde
debe colocar los postes y los
separadores de montaje.
En este caso se deben colocar en
los puntos marcados. Ya localizados
los puntos anteriores, colocamos los
postes metálicos de montaje, que es
donde se atornillará la tarjeta madre
para fijarla. También instalaremos
los separadores que mantendrán a
la placa base separada de la base
de montaje.
EJ

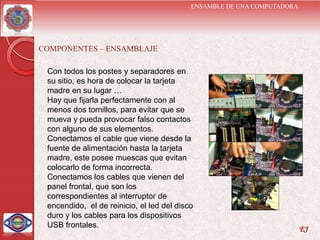

Con todos los postes y separadores en
su sitio, es hora de colocar la tarjeta
madre en su lugar …
Hay que fijarla perfectamente con al
menos dos tornillos, para evitar que se
mueva y pueda provocar falso contactos
con alguno de sus elementos.
Conectamos el cable que viene desde la
fuente de alimentación hasta la tarjeta
madre, este posee muescas que evitan
colocarlo de forma incorrecta.
Conectamos los cables que vienen del
panel frontal, que son los
correspondientes al interruptor de
encendido, el de reinicio, el led del disco
duro y los cables para los dispositivos
USB frontales. EJ

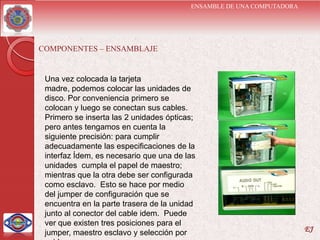

Una vez colocada la tarjeta
madre, podemos colocar las unidades de
disco. Por conveniencia primero se
colocan y luego se conectan sus cables.
Primero se inserta las 2 unidades ópticas;
pero antes tengamos en cuenta la
siguiente precisión: para cumplir
adecuadamente las especificaciones de la
interfaz Ídem, es necesario que una de las
unidades cumpla el papel de maestro;
mientras que la otra debe ser configurada
como esclavo. Esto se hace por medio
del jumper de configuración que se
encuentra en la parte trasera de la unidad
junto al conector del cable idem. Puede
ver que existen tres posiciones para el
jumper, maestro esclavo y selección por EJ

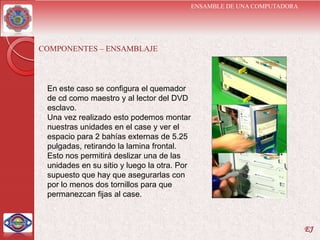

En este caso se configura el quemador
de cd como maestro y al lector del DVD
esclavo.
Una vez realizado esto podemos montar
nuestras unidades en el case y ver el
espacio para 2 bahías externas de 5.25
pulgadas, retirando la lamina frontal.
Esto nos permitirá deslizar una de las
unidades en su sitio y luego la otra. Por
supuesto que hay que asegurarlas con
por lo menos dos tornillos para que
permanezcan fijas al case.

EJ

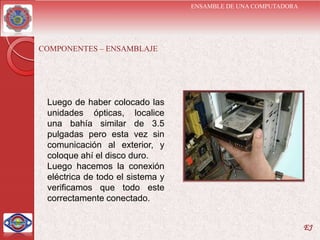

Luego de haber colocado las
unidades ópticas, localice
una bahía similar de 3.5
pulgadas pero esta vez sin
comunicación al exterior, y
coloque ahí el disco duro.

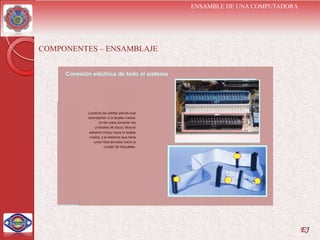

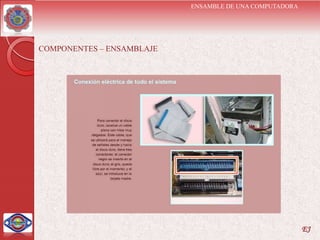

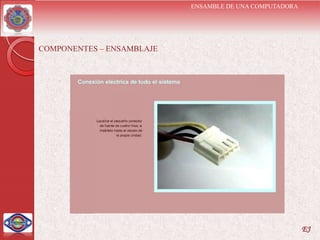

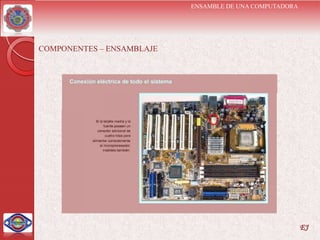

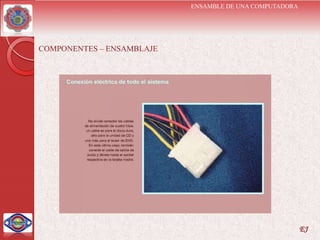

Luego hacemos la conexión
eléctrica de todo el sistema y
verificamos que todo este
correctamente conectado.

EJ



EJ


ENCENDIDO INICIAL

EJ

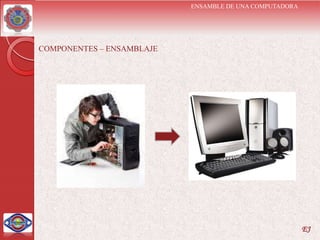

PC lista para trabajar
EJ

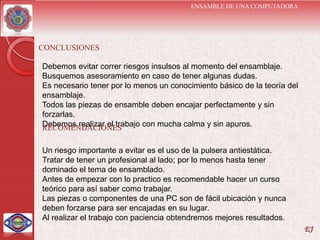

CONCLUSIONES

Debemos evitar correr riesgos insulsos al momento del ensamblaje.
Busquemos asesoramiento en caso de tener algunas dudas.
Es necesario tener por lo menos un conocimiento básico de la teoría del
ensamblaje.
Todos las piezas de ensamble deben encajar perfectamente y sin
forzarlas.
Debemos realizar el trabajo con mucha calma y sin apuros.
RECOMENDACIONES

Un riesgo importante a evitar es el uso de la pulsera antiestática.
Tratar de tener un profesional al lado; por lo menos hasta tener
dominado el tema de ensamblado.
Antes de empezar con lo practico es recomendable hacer un curso
teórico para así saber como trabajar.
Las piezas o componentes de una PC son de fácil ubicación y nunca
deben forzarse para ser encajadas en su lugar.
Al realizar el trabajo con paciencia obtendremos mejores resultados.
EJ


Bibliografía

ANDRADE SILVA, Eugenio. Aprenda a ensamblar una PC.
PARRA REYNADA, Leopoldo. Reparación y ensamble de computadoras
PC
DICK LOPEZ Ensamblaje de computadoras
VEGA PARRA, Juana Ensamblaje y reparación de PC
ESTESO AYUSO. Alfonso Ensamble y configuración de una PC

webgrafía

www.computaciónaplicada.com
www.jovenestic.org.pe
www.monografias/ensamblajedepc.com
http://www.youtube.com/watch?v=uRZgHS0o3QI
http://enmsablajedeunapc.blogspot.com/

LIMA HUANCA, ELEAZAR JUAN. EJ

Presentación ensamblaje de pc

Más contenido relacionado

La actualidad más candente

Similar a Presentación ensamblaje de pc

Presentación ensamblaje de pc
