El documento describe un proyecto de túnel en Madrid de aproximadamente 3,550 metros de longitud y 13,450 milímetros de diámetro interior usando una máquina tuneladora EPB S-300. El proyecto requiere equipos especiales debido a la profundidad máxima de 75 metros, la pendiente máxima de aproximadamente un 5% y una presión máxima de 6 bares. El documento también resume la evolución de las máquinas tuneladoras EPB en España desde 1994.

1. Herrenknecht AG.
Proyecto S-300 Madrid M30.
Olivier Kraft, Project Engineer EPB-Machines, Madrid, 04.03.2005

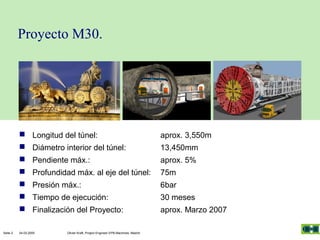

2. Proyecto M30.
 Longitud del túnel:
 Diámetro interior del túnel:
 Pendiente máx.:
 Profundidad máx. al eje del túnel:
aprox. 5%
 Presión máx.:
 Tiempo de ejecución:
6bar
 Finalización del Proyecto:
Seite 2
aprox. 3,550m
aprox. Marzo 2007
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid
13,450mm
75m
30 meses

3. Trazado del túnel.
Seite 3
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

4. Geología del Proyecto M30.
Seite 4
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

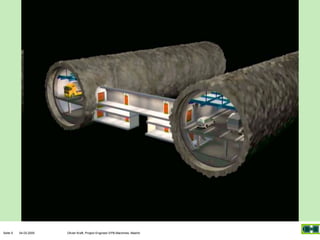

5. Seite 5
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

6. Seite 6
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

7. Seite 7
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

8. Evolución de EPB en España.

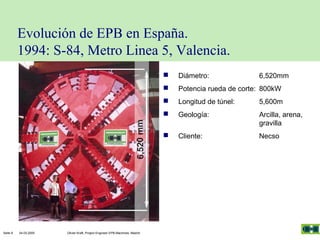

1994: S-84, Metro Linea 5, Valencia.


5,600m
Geología:
Arcilla, arena,
gravilla

Olivier Kraft, Project Engineer EPB-Machines, Madrid
Longitud de túnel:

04.03.2005
Potencia rueda de corte: 800kW

Seite 8
Diámetro:
6,520mm
Cliente:
Necso

9. Evolución de EPB en España.

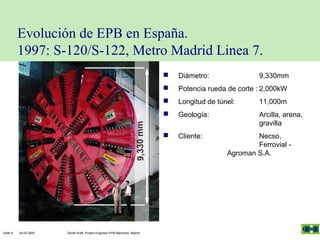

1997: S-120/S-122, Metro Madrid Linea 7.


11,000m
Geología:
Arcilla, arena,
gravilla

Olivier Kraft, Project Engineer EPB-Machines, Madrid
Longitud de túnel:

04.03.2005
Potencia rueda de corte : 2,000kW

Seite 9
Diámetro:
9,330mm
Cliente:
Necso,
Ferrovial Agroman S.A.

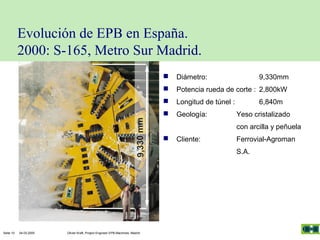

10. Evolución de EPB en España.
2000: S-165, Metro Sur Madrid.

Diámetro:
9,330mm

Potencia rueda de corte : 2,800kW

Longitud de túnel :

Geología:
6,840m
Yeso cristalizado
con arcilla y peñuela

Cliente:
Ferrovial-Agroman
S.A.
Seite 10
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

11. Evolución de EPB en España.

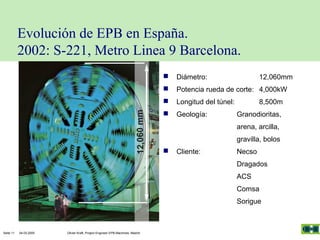

2002: S-221, Metro Linea 9 Barcelona.

Diámetro:

Potencia rueda de corte: 4,000kW

Longitud del túnel:

Geología:
12,060mm
8,500m
Granodioritas,
arena, arcilla,
gravilla, bolos

Cliente:
Necso
Dragados
ACS
Comsa
Sorigue
Seite 11
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

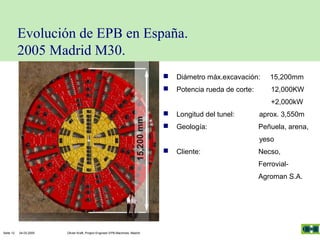

12. Evolución de EPB en España.
2005 Madrid M30.

Diámetro máx.excavación:
15,200mm

Potencia rueda de corte:
12,000KW
+2,000kW

Longitud del tunel:
aprox. 3,550m

Geología:
Peñuela, arena,
yeso

Cliente:
Necso,
FerrovialAgroman S.A.
Seite 12
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

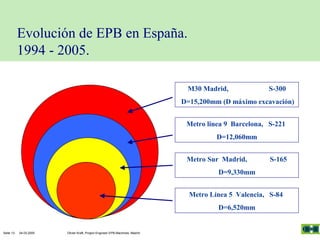

13. Evolución de EPB en España.
1994 - 2005.
M30 Madrid,
S-300
D=15,200mm (D máximo excavación)
Metro línea 9 Barcelona, S-221
D=12,060mm
Metro Sur Madrid,
S-165
D=9,330mm
Metro Línea 5 Valencia, S-84
D=6,520mm
Seite 13
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

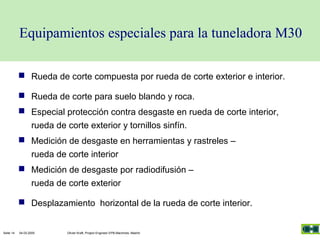

14. Equipamientos especiales para la tuneladora M30
 Rueda de corte compuesta por rueda de corte exterior e interior.
 Rueda de corte para suelo blando y roca.
 Especial protección contra desgaste en rueda de corte interior,
rueda de corte exterior y tornillos sinfín.
 Medición de desgaste en herramientas y rastreles –
rueda de corte interior
 Medición de desgaste por radiodifusión –
rueda de corte exterior
 Desplazamiento horizontal de la rueda de corte interior.
Seite 14
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

15. Equipamientos especiales para la tuneladora M30

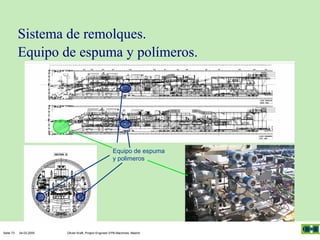

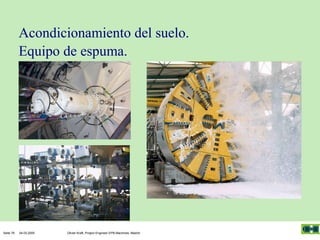

 Unidad procesado de espuma para acondicionamiento del suelo.
 Unidad procesado de polímeros para acondicionamiento del suelo.

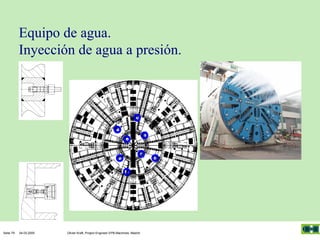

 Inyección de agua a presión desde la rueda de corte interior para
el acondicionamiento del suelo y evitar taponamientos.
 2 esclusas de personal y 3 de material para una segura
intervención bajo presión.
Seite 15
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

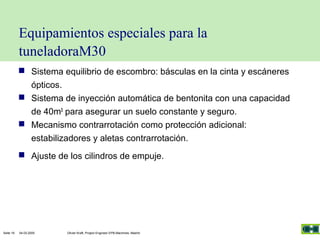

16. Equipamientos especiales para la
tuneladoraM30

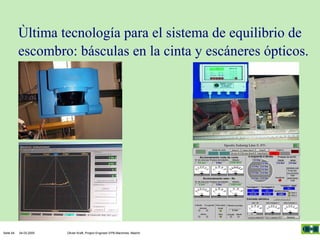

 Sistema equilibrio de escombro: básculas en la cinta y escáneres
ópticos.
 Sistema de inyección automática de bentonita con una capacidad
de 40m3 para asegurar un suelo constante y seguro.
 Mecanismo contrarrotación como protección adicional:
estabilizadores y aletas contrarrotación.
 Ajuste de los cilindros de empuje.
Seite 16
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

17. Escudo S-300.
Diámetro.
Diámetro máximo excavación: 15.200mm
Seite 17
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

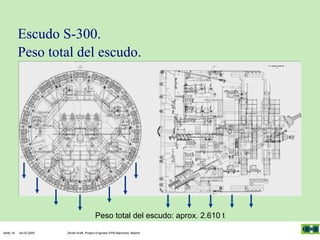

18. Escudo S-300.
Peso total del escudo.
Peso total del escudo: aprox. 2.610 t
Seite 18
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

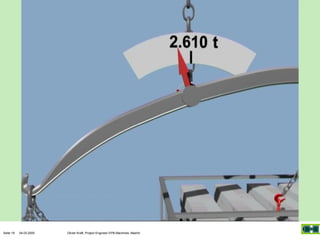

19. Seite 19
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

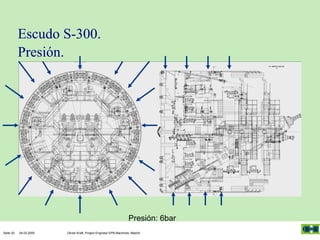

20. Escudo S-300.
Presión.
Presión: 6bar
Seite 20
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

21. Escudo S-300.

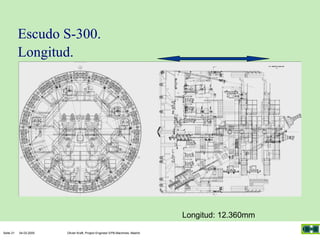

Longitud.
Longitud: 12.360mm
Seite 21
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

22. Escudo S-300.
Fuerza de empuje.
Fuerza de empuje: 316.000kN a 400bar
Seite 22
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

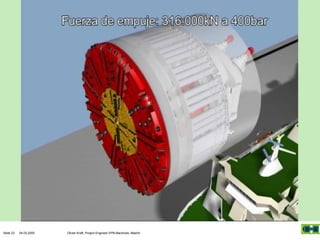

23. Seite 23
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

24. Escudo S-300.

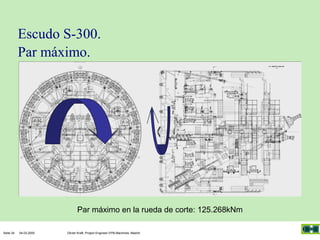

Par máximo.
Par máximo en la rueda de corte: 125.268kNm
Seite 24
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

25. Seite 25
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

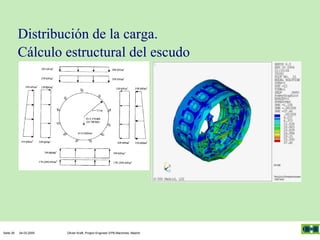

26. Distribución de la carga.
Cálculo estructural del escudo
Seite 26
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

27. Escudo de Cola.
Detalle cola tipo sandwich
Madrid M30
Seite 27
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

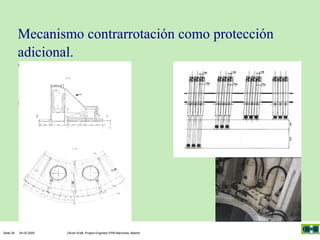

28. Mecanismo contrarrotación como protección
adicional.
Seite 28
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

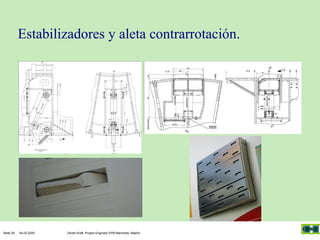

29. Estabilizadores y aleta contrarrotación.
Seite 29
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

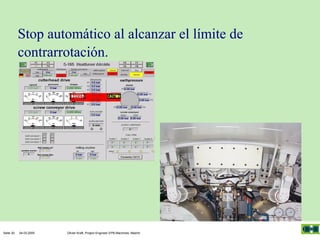

30. Stop automático al alcanzar el límite de
contrarrotación.
Seite 30
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

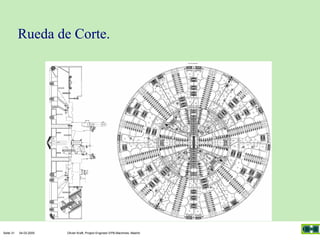

31. Rueda de Corte.
Seite 31
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

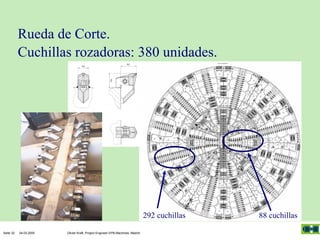

32. Rueda de Corte.
Cuchillas rozadoras: 380 unidades.
292 cuchillas
Seite 32
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid
88 cuchillas

33. Rueda de Corte.

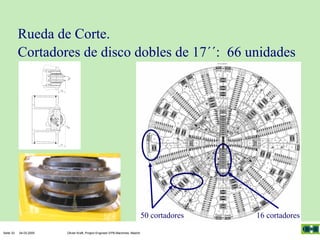

Cortadores de disco dobles de 17´´: 66 unidades
50 cortadores
Seite 33
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid
16 cortadores

34. Rueda de Corte.

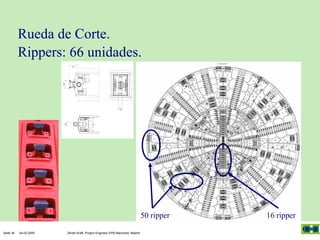

Rippers: 66 unidades.
50 ripper
Seite 34
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid
16 ripper

35. Rueda de Corte.
Rastreles: 24 + 8 unidades.
24 rastreles
Seite 35
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid
8 rastreles

36. Rueda de Corte.

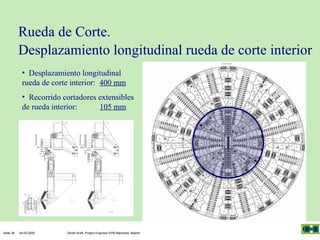

Desplazamiento longitudinal rueda de corte interior
• Desplazamiento longitudinal
rueda de corte interior: 400 mm
• Recorrido cortadores extensibles
de rueda interior:
105 mm
Seite 36
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

37. Seite 37
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

38. Rueda de Corte.
Sobrecortadores.
Recorrido máximo de
sobrecortadores: 40 mm
Seite 38
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

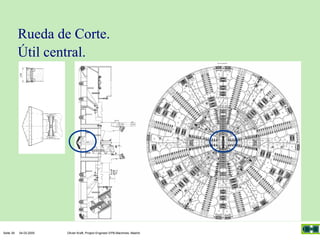

39. Rueda de Corte.
Útil central.
Seite 39
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

40. Rueda de Corte.
Grillbars.
Seite 40
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

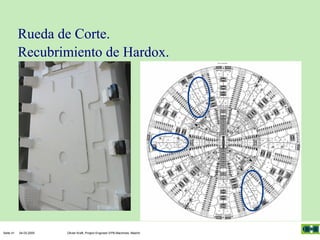

41. Rueda de Corte.
Recubrimiento de Hardox.
Seite 41
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

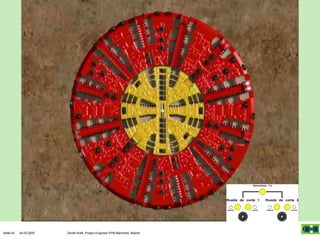

42. Seite 42
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

43. Accionamiento de la rueda de corte.
29 motores
21 motores
10 motores
Seite 43
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

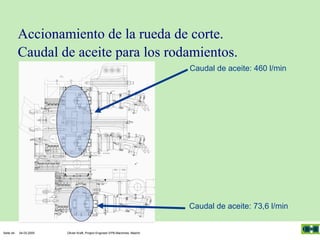

44. Accionamiento de la rueda de corte.
Caudal de aceite para los rodamientos.
Caudal de aceite: 460 l/min
Caudal de aceite: 73,6 l/min
Seite 44
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

45. Accionamiento de la rueda de corte.

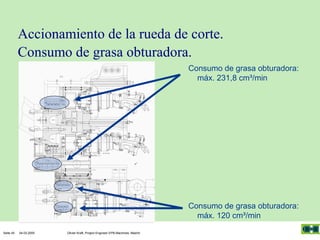

Consumo de grasa obturadora.
Consumo de grasa obturadora:
máx. 231,8 cm³/min
Consumo de grasa obturadora:
máx. 120 cm³/min
Seite 45
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

46. Accionamiento de la rueda de corte.

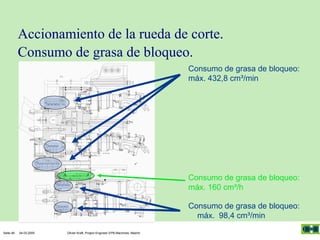

Consumo de grasa de bloqueo.
Consumo de grasa de bloqueo:
máx. 432,8 cm³/min
Consumo de grasa de bloqueo:
máx. 160 cm³/h
Consumo de grasa de bloqueo:
máx. 98,4 cm³/min
Seite 46
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

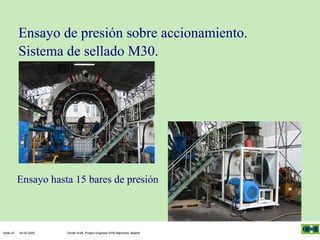

47. Ensayo de presión sobre accionamiento.
Sistema de sellado M30.
Ensayo hasta 15 bares de presión
Seite 47
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

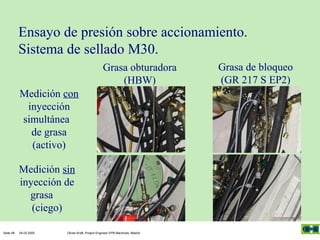

48. Ensayo de presión sobre accionamiento.
Sistema de sellado M30.
Grasa obturadora
(HBW)
Medición con
inyección
simultánea
de grasa
(activo)
Medición sin
inyección de
grasa
(ciego)
Seite 48
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid
Grasa de bloqueo
(GR 217 S EP2)

49. Ensayo de presión sobre accionamiento.

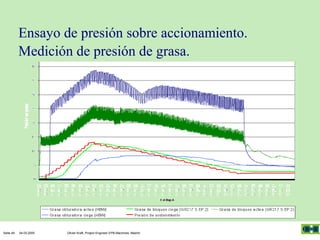

Medición de presión de grasa.
Seite 49
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

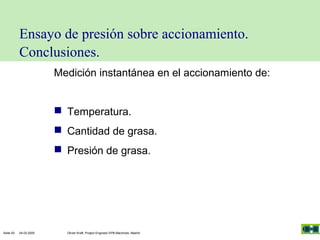

50. Ensayo de presión sobre accionamiento.
Conclusiones.
Medición instantánea en el accionamiento de:
 Temperatura.
 Cantidad de grasa.
 Presión de grasa.
Seite 50
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

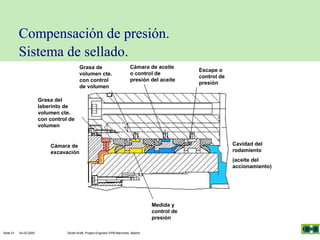

51. Compensación de presión.
Sistema de sellado.
Grasa de
volumen cte.
con control
de volumen
Cámara de aceite
o control de
presión del aceite
Escape o
control de
presión
Grasa del
laberinto de
volumen cte.
con control de
volumen
Cavidad del
rodamiento
Cámara de
excavación
(aceite del
accionamiento)
Medida y
control de
presión
Seite 51
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

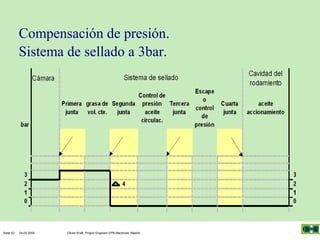

52. Compensación de presión.
Sistema de sellado a 3bar.
Seite 52
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

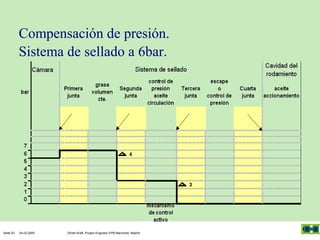

53. Compensación de presión.
Sistema de sellado a 6bar.
Seite 53
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

54. Erector.
Seite 54
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

55. Erector.
Plataformas desplazables.
Seite 55
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

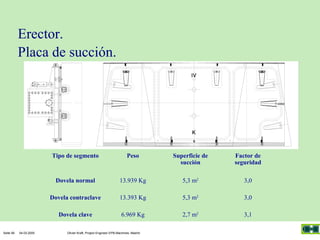

56. Erector.
Placa de succión.
Tipo de segmento
Factor de
seguridad
13.939 Kg
5,3 m2
3,0
Dovela contraclave
13.393 Kg
5,3 m2
3,0
Dovela clave
04.03.2005
Superficie de
succión
Dovela normal
Seite 56
Peso
6.969 Kg
2,7 m2
3,1
Olivier Kraft, Project Engineer EPB-Machines, Madrid

57. Esclusas.

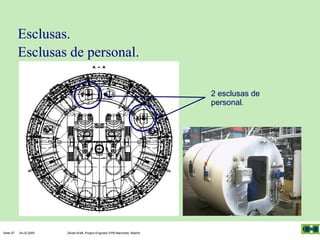

Esclusas de personal.
2 esclusas de
personal.
Seite 57
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

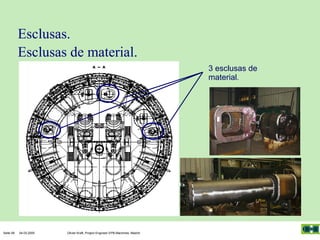

58. Esclusas.
Esclusas de material.
3 esclusas de
material.
Seite 58
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

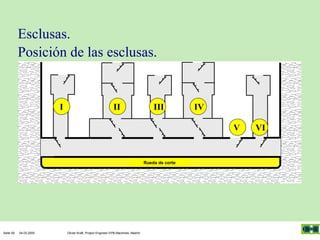

59. Esclusas.
Posición de las esclusas.
I
II
III
IV
V
III
Rueda de corte
Seite 59
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid
VI

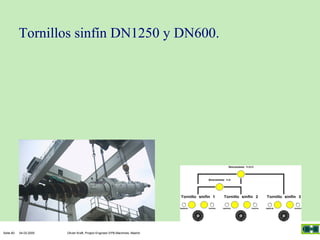

60. Tornillos sinfín DN1250 y DN600.
Seite 60
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

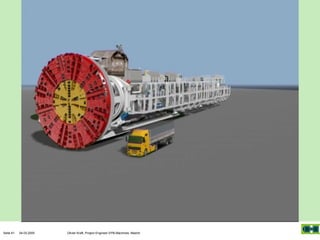

61. Seite 61
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

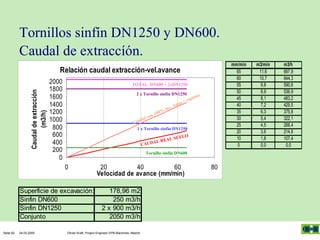

62. Tornillos sinfín DN1250 y DN600.
Caudal de extraccíón.
mm/min
65
60
55
50
45
40
35
30
25
20
10
0
Caudal de extracción
(m3/h)
Relación caudal extracción-vel.avance
2000
1800
1600
1400
1200
1000
800
600
400
200
0
TOTAL DN600 + 2xDN1250
2 x Tornillo sinfín DN1250
%
100
n
l co
uda
Ca
1 x Tornillo sinfín DN1250
ELO
AL SU
AL RE
CAUD
Tornillo sinfín DN600
0
Superficie de excavación:
Sinfin DN600
Sinfin DN1250
Conjunto
Seite 62
04.03.2005
.
iny
a
pum
+ es
a
Ag u
20
40
60
Velocidad de avance (mm/min)
178,96 m2
250 m3/h
2 x 900 m3/h
2050 m3/h
Olivier Kraft, Project Engineer EPB-Machines, Madrid
80
m3/min
11,6
10,7
9,8
8,9
8,1
7,2
6,3
5,4
4,5
3,6
1,8
0,0
m3/h
697,9
644,3
590,6
536,9
483,2
429,5
375,8
322,1
268,4
214,8
107,4
0,0

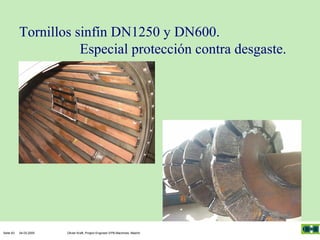

63. Tornillos sinfín DN1250 y DN600.
Especial protección contra desgaste.
Seite 63
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

64. Ùltima tecnología para el sistema de equilibrio de
escombro: básculas en la cinta y escáneres ópticos.
Seite 64
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

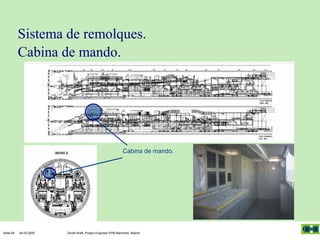

65. Sistema de remolques.
Cabina de mando.
Cabina de mando.
Seite 65
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

66. Sistema de remolques.
Cabina de ingenieros.
Cabina de ingenieros.
Seite 66
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

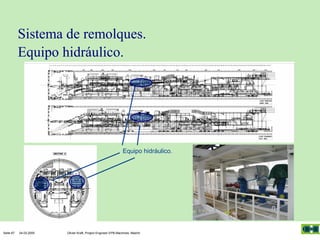

67. Sistema de remolques.
Equipo hidráulico.
Equipo hidráulico.
Seite 67
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

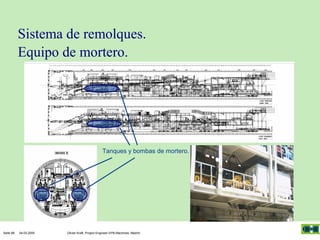

68. Sistema de remolques.
Equipo de mortero.
Tanques y bombas de mortero.
Seite 68
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

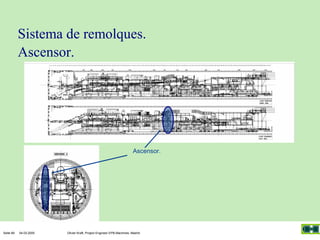

69. Sistema de remolques.
Ascensor.
Ascensor.
Seite 69
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

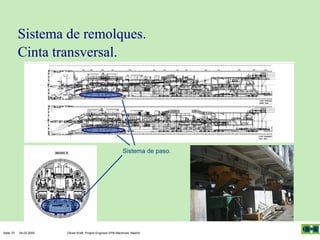

70. Sistema de remolques.
Cinta transversal.
Sistema de paso.
Seite 70
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

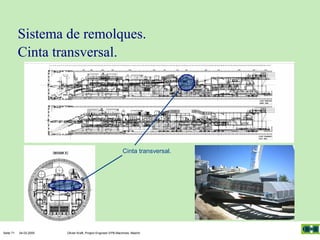

71. Sistema de remolques.
Cinta transversal.
Cinta transversal.
Seite 71
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

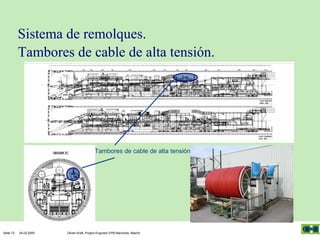

72. Sistema de remolques.
Tambores de cable de alta tensión.
Tambores de cable de alta tensión.
Seite 72
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

73. Sistema de remolques.
Equipo de espuma y polímeros.
Equipo de espuma
y polimeros
Seite 73
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

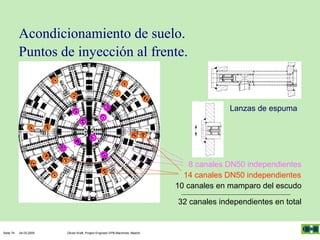

74. Acondicionamiento de suelo.
Puntos de inyección al frente.
Lanzas de espuma
8 canales DN50 independientes
14 canales DN50 independientes
10 canales en mamparo del escudo
32 canales independientes en total
Seite 74
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

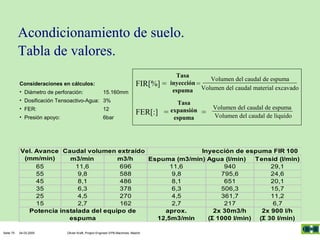

75. Acondicionamiento de suelo.
Tabla de valores.
FIR[%] =
Consideraciones en cálculos:
• Diámetro de perforación:
Tasa
Volumen del caudal de espuma
inyección =
espuma Volumen del caudal material excavado
FER[:] =
Tasa
expansión
espuma
15.160mm
• Dosificación Tensoactivo-Agua: 3%
• FER:
12
• Presión apoyo:
6bar
=
Volumen del caudal de espuma
Volumen del caudal de líquido
Vel. Avance Caudal volumen extraído
Inyección de espuma FIR 100
(mm/min)
m3/min
m3/h
Espuma (m3/min) Agua (l/min)
Tensid (l/min)
65
11,6
696
11,6
940
29,1
55
9,8
588
9,8
795,6
24,6
45
8,1
486
8,1
651
20,1
35
6,3
378
6,3
506,3
15,7
25
4,5
270
4,5
361,7
11,2
15
2,7
162
2,7
217
6,7
Potencia instalada del equipo de
aprox.
2x 30m3/h
2x 900 l/h
espuma
12,5m3/min
(Σ 1000 l/min) (Σ 30 l/min)
Seite 75
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

76. Acondicionamiento del suelo.
Equipo de espuma.
Seite 76
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

77. Seite 77
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

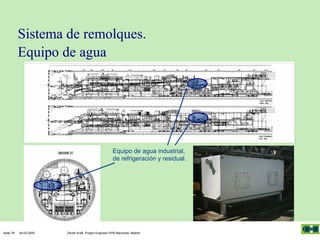

78. Sistema de remolques.
Equipo de agua
Equipo de agua industrial,
de refrigeración y residual.
Seite 78
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

79. Equipo de agua.
Inyección de agua a presión.
Seite 79
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

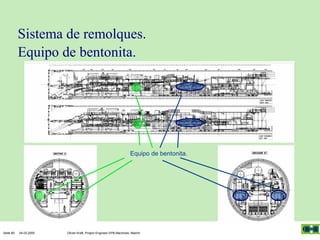

80. Sistema de remolques.
Equipo de bentonita.
Equipo de bentonita.
Seite 80
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

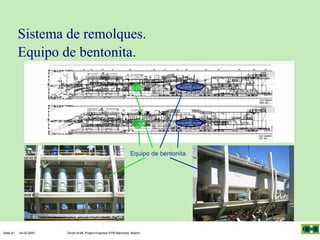

81. Sistema de remolques.
Equipo de bentonita.
Equipo de bentonita.
Seite 81
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

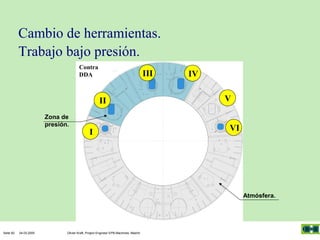

82. Cambio de herramientas.
Trabajo bajo presión.
Contra
DDA
III
II
Zona de
presión.
I
IV
V
VI
Atmósfera.
Seite 82
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

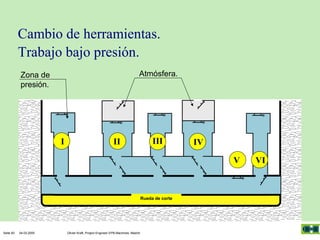

83. Cambio de herramientas.
Trabajo bajo presión.
Atmósfera.
Zona de
presión.
I
II
III
IV
V
Rueda de corte
Seite 83
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid
VI

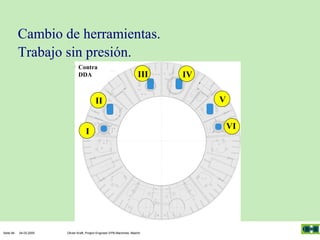

84. Cambio de herramientas.
Trabajo sin presión.
Contra
DDA
III
II
I
Seite 84
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid
IV
V
VI

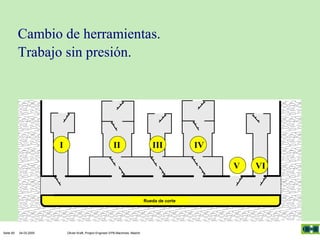

85. Cambio de herramientas.
Trabajo sin presión.
I
II
III
IV
V
Rueda de corte
Seite 85
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid
VI

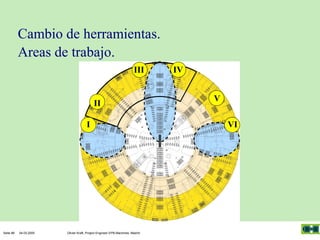

86. Cambio de herramientas.
Areas de trabajo.
III
II
I
Seite 86
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid
IV
V
VI

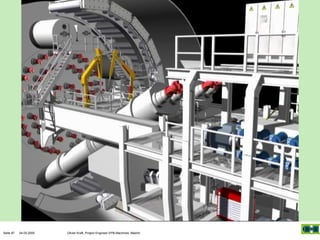

87. Seite 87
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

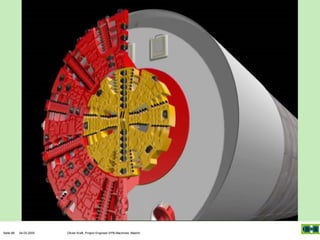

88. Seite 88
04.03.2005
Olivier Kraft, Project Engineer EPB-Machines, Madrid

89. Herrenknecht AG.
Proyecto S-300 Madrid M30.
Olivier Kraft, Project Engineer EPB-Machines, Madrid, 04.03.2005
