J.M.M.C. conbotassucias.wordpress.com cbsmicro.wordpress.com

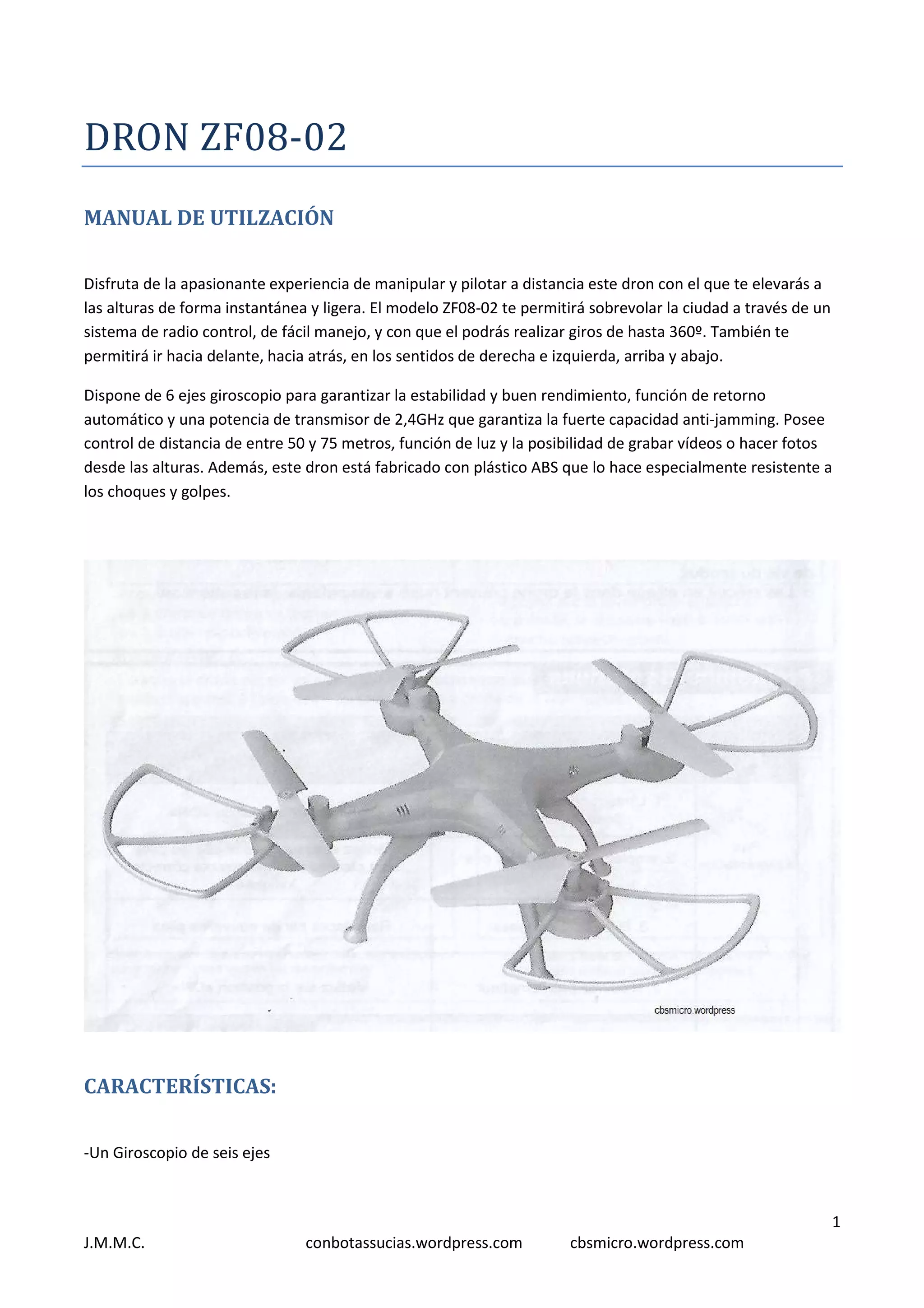

DRON ZF08-02
MANUAL DE UTILZACIÓN
Disfruta de la apasionante experiencia de manipular y pilotar a distancia este dron con el que te elevarás a
las alturas de forma instantánea y ligera. El modelo ZF08-02 te permitirá sobrevolar la ciudad a través de un
sistema de radio control, de fácil manejo, y con que el podrás realizar giros de hasta 360º. También te
permitirá ir hacia delante, hacia atrás, en los sentidos de derecha e izquierda, arriba y abajo.
Dispone de 6 ejes giroscopio para garantizar la estabilidad y buen rendimiento, función de retorno
automático y una potencia de transmisor de 2,4GHz que garantiza la fuerte capacidad anti-jamming. Posee
control de distancia de entre 50 y 75 metros, función de luz y la posibilidad de grabar vídeos o hacer fotos
desde las alturas. Además, este dron está fabricado con plástico ABS que lo hace especialmente resistente a
los choques y golpes.
CARACTERÍSTICAS:
-Un Giroscopio de seis ejes

2
-Plástico ABS resistente a los golpes
-Estructura modular para una fácil instalación y mantenimiento
-Piezas desmontables para reducir espacio
-Medidas en mm: 270x270x80
-Nivel Principiante, Edad mínima recomendada por el fabricante: a partir de 14 años
-Recarga USB, Tiempo de carga: 60 min
-Batería del producto: 3.7V 300mah li-po Medidas en mm: 9x20x35
-Tiempo de vuelo: de 6 a 8 minutos
- Radio Control, Control Remoto de batería: 3 x 1,5V AA (no incluidas)
-Alcance del Control Remoto: 60 a 80 mts.
- Cámara 0,3 MP, Foto y Video
PRECAUCIONES
1. Las piezas pequeñas deben mantenerse alejadas de los niños.
2. Se sugiere encender lentamente para evitar cualquier daño potencial desde la parte alta.
3. Se recomienda desactivar la potencia del control antes del dron.
4. Las baterías deben mantenerse alejadas del fuego o altas temperaturas.
5. El dron debe mantenerse a una distancia suficiente de otras personas para evitar cualquier riesgo
de lesión.
6. Está prohibido cargar una batería no recargable. Las baterías deben instalarse en la dirección
correcta. No use pilas viejas mezcladas con nuevas.
7. Si el dron no se utilizará durante un tiempo prolongado, los interruptores se deben quedar
apagados y se deben quitar las baterías.
8. Tenga en cuenta el riesgo de cortocircuito.
MANTENIMIENTO
1. El quadcopter se debe limpiar regularmente con un paño suave y limpio.
2. Evite la luz solar fuerte y el calor.
3. Mantener alejado del agua.
4. Se sugiere una revisión regular y las piezas dañadas deben reemplazarse a tiempo.

3
COMPOSICIÓN
- Quadcopter
- Transmisor
- Hélice
- Manual
- Control remoto
- Cable USB
- Batería de litio
- Cubierta protectora
MANDO
Como muestra la imagen, mantenga presionado para reiniciar el control remoto y controlar hasta
que escuche un pitido.

4
Abra el compartimiento de la batería aflojando el tornillo de la cubierta con un destornillador.
Coloque 3 pilas AA en las direcciones correctas.
1. Asegúrese de que la polaridad sea correcta.
2. Por favor, no mezcle las pilas viejas con las nuevas.
3. No mezcle con baterías de diferentes tipos.
PREPARAR PARA VOLAR
Paso 1. Presione el botón de encendido.
Paso 2: abra la tapa de la batería e inserte las baterías de acuerdo con la polaridad.
Paso 3: presiona el botón de encendido del dron.
Paso 4: Espere a que la luz destelle rápida y lentamente, luego presione la palanca hacia arriba y
hacia abajo. Ahora tu dron está listo para volar.

5

6
INSTRUCCIONES DE RECARGA
El tiempo de carga es de aproximadamente 60 minutos. Tiempo de vuelo 6-8 minutos.
Preste atención a la seguridad a continuación:
-No lo coloque cerca de un área calentada, fuego o equipo eléctrico. De lo contrario, podría causar
golpes o explosiones.
-No golpee ni deje caer la batería contra una superficie o un objeto duro.
-No sumerja la batería en agua. La batería debe colocarse en un lugar fresco y seco.
-No use una batería descomponible.
-Vigilar la batería mientras se carga.
MARCO DE ATERRIZAJE
Instale el Marco de aterrizaje como se muestra en las imágenes

7
¿CÓMO CONTROLAR?
Mover hacia arriba y hacia abajo
Presione la palanca izquierda hacia arriba o hacia abajo para subir o bajar respectivamente
Mover hacia adelante y hacia atrás
Presione la palanca derecha hacia arriba o hacia abajo para avanzar o retroceder respectivamente
Gire a la izquierda o derecha
Presione la palanca izquierda a la izquierda o a la derecha, el dron girará a la izquierda o a la
derecha respectivamente.
Vuela a la izquierda o a la derecha
Presione la palanca derecha a la izquierda o la derecha, el dron volará a la derecha o a la izquierda
respectivamente

8
AJUSTE
Cuando el dron está en vuelo puede inclinarse en cierta dirección, el usuario debe ajustar el
dispositivo con las 4 teclas que se encuentran a la derecha del comando.
Ajustar hacia adelante o hacia atrás
Para ajustar hacia adelante o hacia atrás, el usuario debe presionar las teclas en la parte superior
derecha para alzar o descender.
Ajustar hacia la izquierda o hacia la derecha
Para ajustar hacia la derecha o hacia la izquierda, el usuario debe presionar las teclas en la parte
inferior izquierda para ajustar a la derecha o la izquierda.
FUNCIONES
1. Lanzamiento para iniciar un vuelo
El giroscopio de 6 ejes permite al usuario lanzar el objeto volador para iniciar el vuelo, al mismo
tiempo que empuja la palanca izquierda hacia arriba.
2. Giratorio, Pivotar.

9
En las habilidades básicas, el usuario intenta una característica emocionante, como la rotación.
Vuela a una altura inferior a 3 metros del suelo, presiona el botón de giro en la esquina superior
izquierda, presiona la palanca derecha hacia adelante/atrás/izquierda/derecha.
Tenga en cuenta que la función de rotación debe realizarse con baterías bien cargadas.
3. Función de rotación y oscilación:
3.1. Rotación a alta velocidad: cuando el dron está en estado de vuelo, presione el botón de
rotación para girar el dron a izquierda y derecha, presione nuevamente o presione la palanca
derecha en cualquier dirección para detener la rotación.
3.2. Función: cuando el dron está en estado de vuelo, pulse la tecla flotante durante 1 segundo, el
dron se inclinará hacia la zona izquierda a 30 grados. A los 2 metros de diámetro, empieza a flotar
en el centro del círculo, presiona de nuevo o presiona el botón de la palanca derecha en cualquier
dirección para detener el deslizamiento.
3.3 Función de control de luces. Cuando el dron esté encendido, presione el botón de control de la
luz para encender la luz del dron. Pulse de nuevo el botón para apagar la luz.

10
BOTON RETORNO
Con el Dron en el estado de vuelo, presione el botón de retorno, el dron volará en reversa, presione
nuevamente o presione la palanca hacia adelante para detener el modo de retorno.
Nota: El dron ya debe reiniciarse cuando se activa el modo sin cabeza o el modo de retorno, no
puede cambiar de dirección durante el vuelo.
MODO SIN CABEZA
1 Pulse el botón del modo sin cabeza como se muestra en la imagen, el mando a distancia emite pitidos de
uno en uno, los cuatro LED parpadean en cámara lenta y se activa el modo sin cabeza. Pulsando el botón, el
mando a distancia emite un pitido, los cuatro LED se estabilizan y se desactiva el modo sin cabeza.
2 En el modo sin cabeza, independientemente de la dirección de la cabeza, el dron volará hacia el usuario, y
el objeto volador puede ser llamado fácilmente.
Cuando aterriza y la varilla de potencia se lleva a cero durante 5 segundos, las cuatro luces se estabilizan, y el
dron regresa al modo normal.
3 El modo sin cabeza sólo está disponible en vuelo con el modo normal, torneado hacia abajo, el interruptor
mirando hacia el operador en línea como se muestra en la imagen.

11
FOTO/VIDEO
-Montar cámara
Como se muestra en la imagen 1, inserte la cámara en la tapa del compartimento de las pilas.
Como se muestra en la imagen 2, cubra la tapa del compartimento y enchufe la clavija de tres pines
en el cuerpo.
Encienda el dron, la luz roja de la cámara parpadeará, luego el indicador verde parpadeará, los 4
indicadores dron parpadearán dos veces y la cámara estará ahora operativa. Si el indicador rojo se
apaga y el indicador verde no se enciende, compruebe si la tarjeta de memoria SD está
correctamente instalada.
-Descripción de la función de foto o vídeo aéreo:
Función de fotografía: pulse el botón de fotografía una vez, sonará un pitido y el LED rojo
parpadeará para tomar una fotografía.
Función de vídeo: Mantenga pulsado el botón Vídeo y el LED rojo parpadeará para iniciar la
grabación de vídeo. Pulse de nuevo el botón Vídeo para detener la grabación de vídeo.

12
COMPONENTES
Aquí están las piezas disponibles. Hemos enumerado el nombre y el modelo de cada pieza.
ADVERTENCIAS
1. Una alimentación eléctrica insuficiente reducirá la distancia de control.
2. La falta de energía eléctrica dificultará el despegue y aterrizaje.
3. Repare el avión a tiempo en caso de daños causados por una persona cualificada. Si está muy
dañado (por ejemplo: la hélice está dañada), puede dañar a los jugadores.
4. Retire las pilas del transmisor si no va a utilizarlo durante un largo período de tiempo para evitar
fugas en las pilas.
5. Evite dejar caer el dron ya que esto causará daños y acortará la vida del producto.
6. Las piezas de aleación en el dron pueden dañar a sus hijos, tenga cuidado.

13
PROBLEMAS Y SOLUCIONES
Problema Causa Solución
Sin energía
1.El interruptor está en la posición
“OFF”
Poner en la posición “ON”
2. Emplazamiento incorrecto de
las pilas
2. Ubicación incorrecta de la
batería Verifique y asegúrese de
que las baterías estén colocadas
con la polaridad correcta como se
indica
3. Las pilas están agotadas Reemplace con pilas nuevas
Pérdida de control
1.No abra el transmisor Ajuste la posición <ON>.
2. la batería del dron no está
conectada correctamente
Compruebe la conexión de la
batería
3. Viento demasiado fuerte
No vuele con viento fuerte ya que
el viento fuerte puede limitar la
operación de un dron o incluso
dificultar su control.
4. Falla la coincidencia del código Vuelva a intentar la coincidencia
del código
El dron no puede volar alto
1. La velocidad de rotación del
motor es demasiado lenta
Empujar hacia arriba la palanca de
aceleración
2. El avión no está
completamente cargado.
Carga el dron al máximo.
Aterrizaje demasiado rápido
1. Puede presionar la palanca
rápidamente.
Presione lentamente la palanca
del acelerador y aterrice
lentamente.
