Jose M. Mansilla 20180203

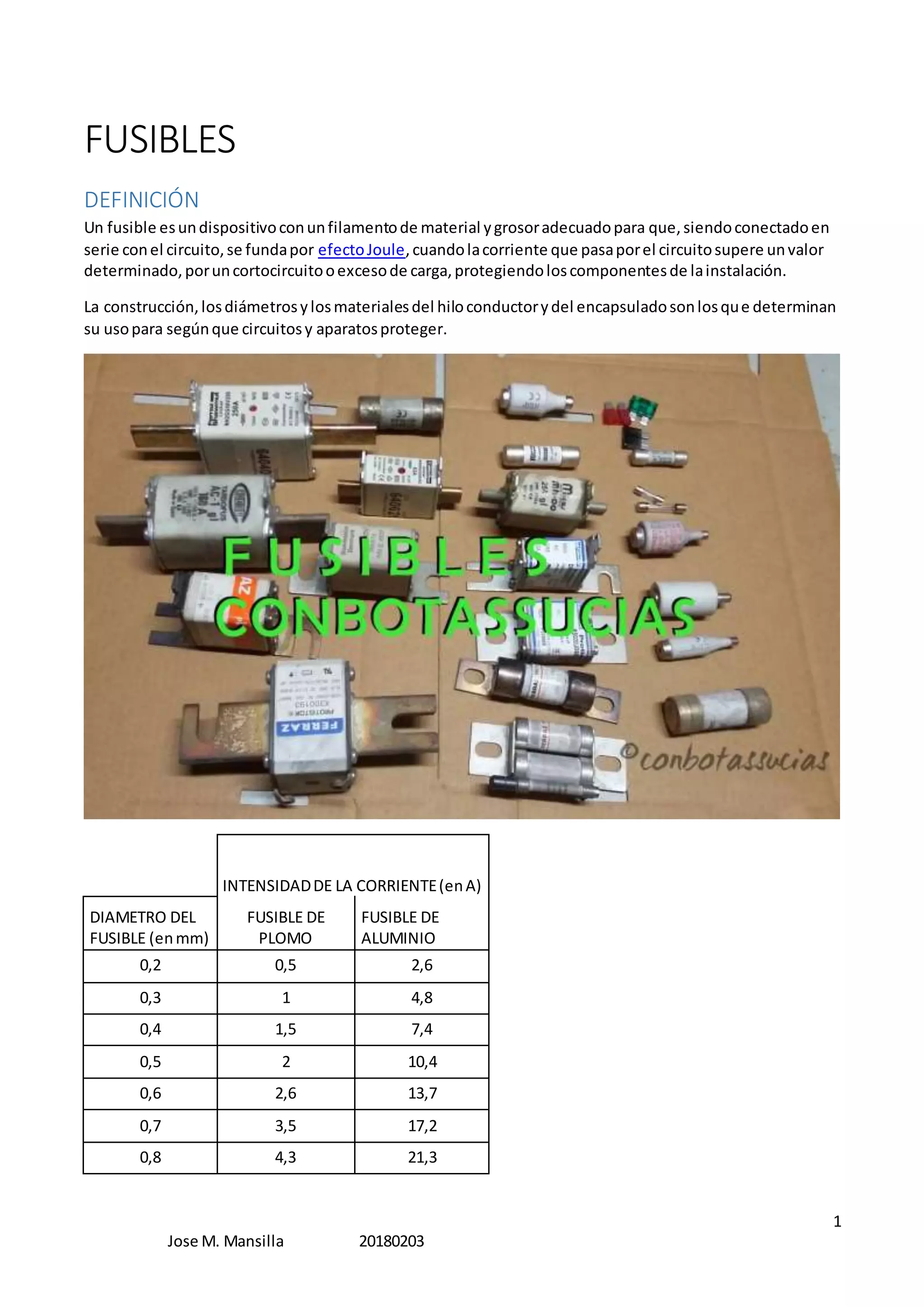

FUSIBLES
DEFINICIÓN
Un fusible esundispositivoconunfilamentode material ygrosoradecuadopara que,siendoconectadoen
serie conel circuito,se fundapor efectoJoule,cuandolacorriente que pasaporel circuitosupere unvalor
determinado,poruncortocircuitooexcesode carga,protegiendoloscomponentesde lainstalación.
La construcción,losdiámetrosylosmaterialesdel hiloconductorydel encapsuladosonlosque determinan
su usopara segúnque circuitosy aparatosproteger.
INTENSIDADDE LA CORRIENTE(enA)
DIAMETRO DEL
FUSIBLE (enmm)
FUSIBLE DE
PLOMO
FUSIBLE DE
ALUMINIO
0,2 0,5 2,6
0,3 1 4,8
0,4 1,5 7,4
0,5 2 10,4
0,6 2,6 13,7
0,7 3,5 17,2
0,8 4,3 21,3

2. 2
Jose M. Mansilla 20180203
0,9 5,2 25,2
1 6,3 29,6
1,2 8,7 38,4
1,4 11,3 48,3
1,6 14 53
1,8 17 71
2 20 84
TIPOS
Se pueden clasificar según sus características, su tamaño y en función de su clase de servicio.
- Voltaje nominal:eslatensión máximaalaque se puedesometerelfusibleparaque funcionecorrectamente.
- Intensidadnominal: eslacorriente máximaque puede pasarporel fusible. Porlotanto,eslaintensidadque
debe controlar y que si se supera se funde el fusible.
-Poderde corte:Eslacorriente máximaexpresadaenkiloamperios(kA) quepuede controlarel fusible,encaso
de cortocircuito, sin problemas.
-Retardo:representa la curva desarrollada por la relación corriente-tiempo. Donde expresa el tiempo
necesario para que el fusible se funda (tiempo de corte) cuando se sobrepasa la corriente nominal.
Los receptores como los motores tienen un incremento de corriente muy altodurante el arranque para que
no se dispare el fusible inmediatamente debe ser de tipo lento para que soporte este pico inicial, otros
receptoressinembargo debenactuarinmediatamenteporloseránacompañadosporfusiblesde tiporápido.
Aunque existen muchas nomenclaturas dependiendo del fabricante podemos acordarnos de lo siguiente:
- Fusibles rápidos: Llevarán una letra: F, gF, FN (de Fast, rápido en inglés)
- Fusibles lentos: letras: T, gT, FT (de Tardo o Temporizado, fusible retardado).
CLASE DE SERVICIO
En cuanto a la clase de servicio,losfusiblesvienendesignadosmediantedosletras;laprimeranosindicala
funciónque vaa desempeñar,lasegundael objetoaproteger:
Primeraletra.Función.
-Categoría“g” fusiblesde usogeneral.
-Categoría“a” fusiblesde acompañamiento.
Segundaletra.Objetoaproteger.
-Objeto“I”:Cablesyconductores.

3. 3
Jose M. Mansilla 20180203
-Objeto“M”: Aparatosde conexión.
-Objeto“R”:Semiconductores.
-Objeto“B”:Instalacionesde minería.
-Objeto“Tr”:Transformadores.
La combinaciónde ambasletrasnosda múltiplestiposde fusibles, losmásutilizadosson:
-TipogF: Fusible de fusiónrápida.Protegecontrasobrecargasycortocircuitos.
-TipogT: Fusible de fusiónlenta.Protegecontrasobrecargassostenidasycortocircuitos.
-TipogB: Fusiblesparalaprotecciónde líneasmuylargas.
-TipoaD: Fusiblesde acompañamientode disyuntor.
-TipogG/gL: NormaCEI 269-1, 2, 2-1. Es uncartucho limitadorde lacorriente empleadofundamentalmente
enla protecciónde circuitossinpuntasde corriente importantes,talescomocircuitosde alumbrado,
calefacción,etc.
-TipogI: Fusible de usogeneral.Protege contrasobrecargasycortocircuitos,sueleutilizarseparala
protecciónde líneas,aunque se podríautilizarenlaprotecciónde motores.
-TipogR: Semiconductores.
-TipogII:Fusible de usogeneral contiempode fusiónretardado.
-TipoaM: Fusiblesde acompañamientode motor,esdecir,paraprotecciónde motorescontracortocircuitos
y por tantodeberánserprotegidoel motorcontra sobrecargasconun dispositivocomopodríaser el relé
térmico.
POR TAMAÑO Y FORMA
Cilíndricos de cristal, los de uso más común en electrónica, Indicados para electrodomésticos,
radios,fuentesde alimentación,aparatosde laboratorio,etc…
FF Superrapido,F Rápido,MMediolento,T Lento,TT Superlento
Los tamañosnormalizadosson5x20 y 6x32

4. 4
Jose M. Mansilla 20180203
Cartuchos cilíndricos cerámicos, para protección de uso general tanto ante sobrecargas como
cortocircuitos, indicados como protección de líneas o equipos. Los de clase aM son especialmente
indicados para protección contra cortocircuitos en motores, transformadores, contactores, relé
térmico, etc.
-Tipo CI00, de 8,5 x 31,5 mm, para fusibles de 1 a 25 A.
-Tipo CI0, de 10 x 38 mm, para fusibles de 2 a 32 A.
-Tipo CI1, de 14 x 51 mm, para fusibles de 4 a 40 A.
-Tipo CI2, de 22 x 58 mm, para fusibles de 10 a 100 A.
Fusibles tipo D, tienensuprincipal aplicaciónenlaprotecciónde losconductoresde lasredeseléctricasy
enloscircuitosde control.

5. 5
Jose M. Mansilla 20180203
-DI y DII para fusibles de 2 a 25 A.
-DIII para fusibles de 35 y 50 A.
-DIV para fusibles de 80 y 100 A.
Enlace documento pdf fusibles Tipo D
Fusibles tipo D0, Son fundamentalmente utilizados en instalaciones semi-industriales, domésticas
y establecimientos públicos, no se aconseja su utilización en instalaciones industriales de potencia.

6. 6
Jose M. Mansilla 20180203
-Tipo D01, para fusibles de 2 a 16 A.
-Tipo D02, para fusibles de 2 a 63 A.
-Tipo D03, para fusibles de 80 y 100 A.
Documentopdf fusiblestipoD0
Fusibles tipo NH o de cuchillas de alto poder de ruptura (APR), son utilizados en plantas
industriales y redes de distribución para proteger líneas eléctricas, conductores y maquinaria. Los
valores de corriente siguientes son para categoría de empleo gG, para otras categorías ver el PDF
adjunto.

7. 7
Jose M. Mansilla 20180203
-Tamaño NH00 (000), 35 a 100 A
-Tamaño NH0 (00), 35 a 160 A
-Tamaño NH1, 80 a 250 A
-Tamaño NH2, 125 a 400 A
-Tamaño NH3, 315 a 630 A
-Tamaño NH4, 500 a 1000 A
-Tamaño NH4a, 500 a 1250 A
Otra denominación de los fusibles de cuchillas o NH:
 Tipo CU0, para fusibles desde 50 hasta 1250 A.
 Tipo CU1, para fusibles desde 160 hasta 250 A.
 Tipo CU2, para fusibles desde 250 hasta 400 A.
 Tipo CU3, para fusibles desde 500 y 630 A.
 Tipo CU4, para fusibles desde 800 hasta 1250 A.
FUSIBLES NH PDF

8. 8
Jose M. Mansilla 20180203

9. 9
Jose M. Mansilla 20180203
Yo estudié y siempre he usado la siguiente tabla para los fusibles de cuchilla Mh.
SELECTIVIDAD
Cuando se quiera garantizar la selectividad entre los diferentes fusibles MH colocados en serie,
deberán guardar entre sí, como mínimo, la siguiente relación: 1,25 para tensiones hasta 380V.
(incluidos) y 1,6 para tensiones superiores a 380V. e inferiores a 500V.

10. 10
Jose M. Mansilla 20180203
OTROS TIPOS DE FUSIBLES
FUSIBLES TIPO PHILIPS
Indicadopara Protecciónprimariade PCB(Placade CircuitoImpreso),fuentesde alimentaciónadaptadoras
por ejemploordenadoresportátiles,fuentesde alimentaciónde equiposelectrónicoscomoTV's y DVD's
FUSIBLES ELECTRÓNICOS
No se trata de uncomponente, sinode uncircuitode varios componentescomotransistores,resistenciasy
condensadores,lasventajasesque sonrápidos,ajustablesyrearmablesyladesventajaque sonmás caros,
aunque lopuedeshacertumismocon kitscomo ESTE.
FUSIBLES TERMICOS
El fusible térmicotienecomomisiónprotegeraparatosque producencalorcomoplanchas,cafeteras,
tostadoras, secadoresyplanchasde peloetc. Este fusible nocontrolala corriente, sinoque se pone en
contacto o cerca de la fuente de calor.
Si la temperaturaessobrepasadaenexcesoel termofusible se abre e interrumpe el circuito,el fusibledebe
sersustituidoentonces,perohayque tenerencuentaque el problemapuedevenirporotro defecto,por
ejemplo,enel termostato.

11. 11
Jose M. Mansilla 20180203
FUSIBLES DE AUTOMOCIÓN
Vanubicadosenuna caja de fusiblesque llevantodoslosvehículos,maquinariaagrícolaydemás.Se
cambianfácilmente yaque vansimplemente “pinchados”porlaspatillasinferiores,lacorriente de usosuele
estarbienserigrafiadayademásdiferenciadaporcolores.
Marrón = 5 A
Rojo= 10 A
Azul = 15 A
Amarillo=20 A
Incoloro= 25 A
Verde = 30 A

12. 12
Jose M. Mansilla 20180203
FUSIBLES SMD
Se trata de microfusiblesparasoldarenplacasde circuitosintegrados,vaninstaladosen multitudde equipos
de uso domésticocomotelevisores,ordenadores,Smartphone…asícomoen otrosmuchosequipos
electrónicosde usomásindustrial.
La corriente de empleounasvecesviene serigrafiadadirectamenteyotramediante uncódigode una letra,
verla siguiente tabla:

13. 13
Jose M. Mansilla 20180203

14. 14
Jose M. Mansilla 20180203
ALTA POTENCIA, ALTA Y MEDIA TENSIÓN
No voya profundizarmuchoenestostiposde fusiblesyahabría que hacerun apartado muyextenso,
ademásun electrónico,electricistaoelectricistaindustrialraramente tendráque enfrentarse aellos,salvo
losque podemosencontrarentre el transformadoryel magnetrónde unmicroondas,ojonollevarse a
engaños;estosaparatosfuncionanatensionesde 5000 a 6000 voltios oel tubode imagende losantiguos
televisores.
Hay fusiblesde tensionesmediasybajaspara potenciasmuyelevadasde hastavariosmilesde amperios,
tienenuntamañoconsiderableypuedenserbastante pesados,varioskilos.
Se usan entranvías y treneseléctricos,acometidasprincipalese instalacionesporel estilo.Loshaypara baja,
mediayalta tensión.
Cuandose interrumpe unaconexiónaaltaspotenciasysobretodoenaltovoltaje se generaunimportante
arco eléctrico;El aire se ioniza,se vuelve conductorylacorriente sigue pasandosinimportarque el fusible
esté desconectado.
Los fusiblesde altapotenciayaltatensiónprovocanladesconexiónencasode sobreintensidady
cortocircuitoy limitanlacorriente de cortocircuito.Se colocandelantede transformadores,condensadores,
salidasde cablesy transformadoresde tensiónyprotegenadichosaparatosde lasconsecuenciasdinámicas
(mecánicas) ytérmicasde lascorrientesde cortocircuito.
Los FusiblesHHse utilizaneninstalacionespequeñasymedianasyparatensioneshasta30kv.
El fusile HHestáprovistode variosconductoresfusibles,rodeadosporarenade cuarzoy contenidosenun
tubode porcelana.
En caso de cortocircuito,losconductoresfusiblesse fundenyse produce unarco eléctrico.Dichoarcoes
enfriadoporlaarena de cuarzo tan intensamente,que se apagainmediatamente.

15. 15
Jose M. Mansilla 20180203
Algunosfusiblesparaaltatensiónincorporanunmecanismode extinciónde arcosvoltaicosabase de
inyectardeterminadosgases.
Enlace catalogo fusibles media tensión.
UTILIZACIÓN
Al cambiar losfusiblesNHutilizarsiempre lamanetayNOutilizarlosalicatesuniversalespararetirarestos
fusiblesymenoscontensión.
Los fusiblesde cuchillaso losde cartucho puedenllevarpercutory/o indicadorde fusión,el percutoresun
dispositivomecánicoque funcionacuandofunde el fusible que hace moverseunpercutorque generalmente
acciona uncontacto que señalizalafusión del fusibley/o actuaruna alarma.
En general paratodos losfusibles;cuandose funde unoporlacausa que seael restode los fusiblesque no
han fundidomuyposiblemente hayanperdidolascaracterísticasde fábricaal seratravesadosporcorrientes
y tensionesque nosonlasnominales,esporesoque enun sistematrifásicocuandofunde unfusiblelo
correcto escambiar lostres,así como enun sistemamonofásicolocorrectoescambiarambosfusibles
cuandouno de elloshafundido.

16. 16
Jose M. Mansilla 20180203
SIMBOLOS ELECTRICOS
