1. TREN DE RODAMIENTO
EXPOSITOR: ALFONSO OSORIO ALANIA

2. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 2
Tren de Rodamiento
+ Los costos en UC pueden llegar a
representar el 50% de los costos
de operación del equipo
¿Porqué es importante hablar
de Tren de Rodamiento?

3. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 3
Tren de Rodamiento
CATERPILLAR es el unico fabricante de maquinaria
que fabrica su tren de rodamiento

4. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 4
Tren de Rodamiento
+ CAT fabrica los componentes del
sistema UC para que operen
como un sistema
+ Porque ???
MONITOREAR EL DESGASTE
REDUCIR EL MANTENIMIENTO
REDUCIR LOS COSTOS DE OPERACION

5. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 5
Tren de Rodamiento
+ Calidad – DUREZA
1. Dureza superficial
2. Profundidad endurecida
3. Dureza del núcleo (1) (2)
(3)

6. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 6
Tren de Rodamiento
Berco Caterpillar

7. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 7

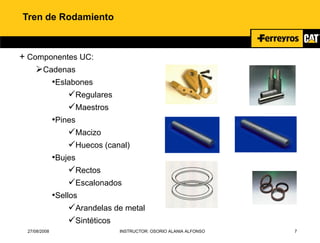

Tren de Rodamiento
+ Componentes UC:
Cadenas
•Eslabones
Regulares
Maestros
•Pines
Macizo
Huecos (canal)
•Bujes
Rectos
Escalonados
•Sellos
Arandelas de metal
Sintéticos

8. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 8
Tren de Rodamiento
+ Componentes UC:
Zapatas
•Por números de garras
•Por aplicación
Rodillos
•Inferiores
PS
DP
•Superiores
Ruedas guías
•Forjadas
•Soldadas
Segmentos de rueda motriz
Pernería

9. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 9
Tren de Rodamiento
+ DESGASTE ABRASIVO
Principal desgaste durante toda la
vida útil de todos los componentes
del sistema de tren de rodamiento

10. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 10
Tren de Rodamiento
+ FACTORES DEL DESGASTE ABRASIVO
Carga
Movimiento relativo
Contacto
•Parte con terreno
•Parte con parte

11. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 11
Tren de Rodamiento
MAXIMA
PRODUCTIVIDAD
MENOR COSTO
SERVICIO
MANTENIMIENTO
OPERACION
SISTEMA SUPERIOR
SELECCION
------------
US$/Hr

12. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 12
Tren de Rodamiento
+ SELECCIÓN
 Existe un componente
adecuado para cada aplicación
 La selección es un trabajo en
equipo
 Selecciones criticas
• Ancho de zapata
• Tipo de cadena
CLIENTE
CATERPILLAR
FERREYROS

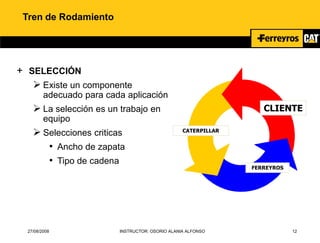

13. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 13

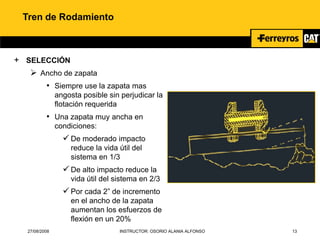

Tren de Rodamiento
+ SELECCIÓN
 Ancho de zapata
• Siempre use la zapata mas
angosta posible sin perjudicar la
flotación requerida
• Una zapata muy ancha en
condiciones:
De moderado impacto
reduce la vida útil del
sistema en 1/3
De alto impacto reduce la
vida útil del sistema en 2/3
Por cada 2” de incremento
en el ancho de la zapata
aumentan los esfuerzos de
flexión en un 20%

14. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 14
Tren de Rodamiento
+ SISTEMA SUPERIOR – CAT
 Cadenas Selladas y Lubricadas – Non PPR

15. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 15
Tren de Rodamiento
+ SISTEMA SUPERIOR – CAT
 Cadenas Selladas y Lubricadas – PPR

16. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 16
Tren de Rodamiento
+ SISTEMA SUPERIOR – CAT
 Cadenas Selladas y Lubricadas – Servicio Pesado

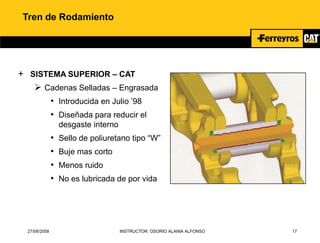

17. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 17
Tren de Rodamiento
+ SISTEMA SUPERIOR – CAT
 Cadenas Selladas – Engrasada
• Introducida en Julio ’98
• Diseñada para reducir el
desgaste interno
• Sello de poliuretano tipo “W”
• Buje mas corto
• Menos ruido
• No es lubricada de por vida

18. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 18
Tren de Rodamiento
+ SISTEMA SUPERIOR – CAT
+ Classic
+ D5 a D9 – Rueda motriz baja
+ Nexus
+ Equipo no Caterpillar
+ Komatsu
+ John Deere
+ Case
+ Hitachi
+ Kobelco
+ Link Belt

19. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 19
Tren de Rodamiento
+ MANTENIMIENTO
 Comba de cadenas
• Criterios:
Realizar la medición de la
comba y ajuste de la cadena
en la zona de operación
No lavar los equipos (no
retirar el material compactado)
Detener los equipos en una
zona regular y horizontal sin
aplicarlos los frenos (no usar
bulldozer o ripper)
Nunca girar la válvula de alivio
mas de una vuelta !!!!!

20. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 20
Tren de Rodamiento
+ MANTENIMIENTO
 Inspecciones visuales diarias
• Identificar:
Juntas secas
Fugas
Pernos sueltos
Componentes rotos, etc.
• Estas podrían ser implementadas
en los formatos de preuso

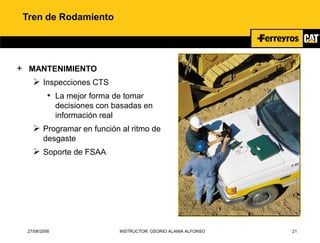

21. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 21
Tren de Rodamiento
+ MANTENIMIENTO
 Inspecciones CTS
• La mejor forma de tomar
decisiones con basadas en
información real
 Programar en función al ritmo de
desgaste
 Soporte de FSAA

22. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 22
Tren de Rodamiento
+ OPERACIÓN
 Velocidad de operación
• El objetivo es minimizar el desgaste
por metro cúbico movido
• Evitar altas velocidades en traslados
(Traslado de 100 mts)
• Evitar la operación en reversa,
porque ???
Los bujes de las cadenas se
desgastan mas rápido en
marcha en reversa

23. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 23
Tren de Rodamiento
+ OPERACIÓN
 Evitar que patinen las zapatas
• Consumo improductivo de
combustible
• Mayor desgaste de las garras
de las zapatas
• Mayor desgaste del sistema
Mayor carga
Ondulación de cadena

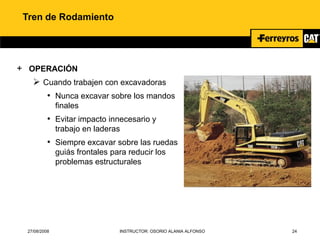

24. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 24
Tren de Rodamiento
+ OPERACIÓN
 Cuando trabajen con excavadoras
• Nunca excavar sobre los mandos
finales
• Evitar impacto innecesario y
trabajo en laderas
• Siempre excavar sobre las ruedas
guiás frontales para reducir los
problemas estructurales

25. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 25
Tren de Rodamiento
+ SERVICIO
 Para reducir los costos operativos US$/Hr en tren de rodamiento es
necesario:
• Seleccionar los componentes adecuados
• Realizar inspecciones visuales diarias
• Realizar inspecciones CTS con frecuencia
• Realizar los trabajos de mantenimiento preventivo / correctivo
recomendado en las inspecciones
• Aprovechar al máximo el valor agregado del producto
La reutilización con una vida similar a la primera

26. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 26

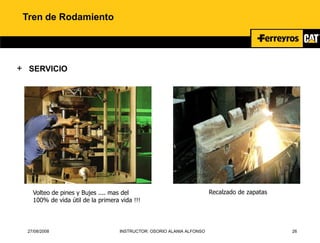

Tren de Rodamiento
+ SERVICIO
Volteo de pines y Bujes .... mas del
100% de vida útil de la primera vida !!!
Recalzado de zapatas

27. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 27
Tren de Rodamiento
+ SERVICIO
Reconstrucción de rueda guía .... fundidas
hasta 120% de desgaste !!!
Cambio de casco ... misma duración y
garantía, 60 – 70% menos que el nuevo !!!

28. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 28

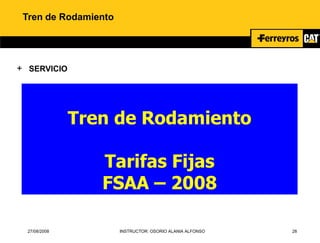

Tren de Rodamiento
+ SERVICIO
Tren de Rodamiento
Tarifas Fijas
FSAA – 2008

29. TREN DE RODAMIENTO SYSTEMONE
14 De Junio Del 2007

30. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 30
Tren de Rodamiento SystemOne
REDISEÑADO COMPLETAMENTE
Ruedas motrices
Rodillos superiores
Ruedas guía
Conjunto de eslabón y cadena
Guías
Rodillos

31. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 31
+ Diseño de cadena más simple y resistente.
+ Sección en caja en lugar de
descentrada.
+ Un eslabón, un número de pieza
+ Cartucho de junta innovadora
elimina el aumento del juego
axial.
+ Eslabón maestro de diseño reciente.
Tren de Rodamiento SystemOne
CONJUNTO DE ESLABON Y CADENA
ANTERIOR
SystemOne

32. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 32
Tren de Rodamiento SystemOne
JUNTA ESTILO CARTUCHO SELLADO
+ Armadas y selladas en fábrica para
mejorar la confiabilidad.
+ Sello mejorado, superficies recubiertas.
+ Nuevo material del labio del sello.
+ Nueva geometría del sello anular
de carga.
+ La parte central del cartucho gira
(Buje giratorio).
+ Soldado por láser para controlar el
juego axial.
ANTERIOR
SystemOne

33. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 33

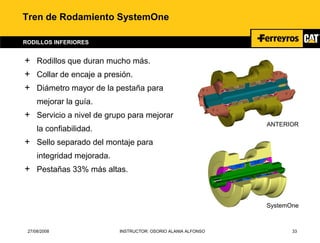

Tren de Rodamiento SystemOne
RODILLOS INFERIORES
+ Rodillos que duran mucho más.
+ Collar de encaje a presión.
+ Diámetro mayor de la pestaña para
mejorar la guía.
+ Servicio a nivel de grupo para mejorar
la confiabilidad.
+ Sello separado del montaje para
integridad mejorada.
+ Pestañas 33% más altas.
ANTERIOR
SystemOne

34. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 34
Tren de Rodamiento SystemOne
RUEDAS GUIA
+ Rueda guía con banda de rodadura central.
+ El material de desgaste dura tanto como
dos o tres cadenas.
+ Se elimina el festoneado del riel del
eslabón.
+ Los mismos componentes internos
que en la rueda guía estándar.

35. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 35
Tren de Rodamiento SystemOne
RUEDAS GUIA
+ Comparación entre
la rueda guía estándar
y la rueda guía con
banda de rodadura
central
RUEDA GUÍA
ESTÁNDAR
RUEDA GUÍA CON BANDA
DE RODADURA CENTRAL
Cadena SystemOne
Cadena para servicio
pesado

36. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 36
Tren de Rodamiento SystemOne
RUEDAS GUIA
DESGASTE DEL ESLABÓN DE LA RUEDA
GUÍA CONVENCIONAL
DESGASTE DEL ESLABÓN DE LA RUEDA
GUÍA CON RODADURA CENTRAL

37. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 37

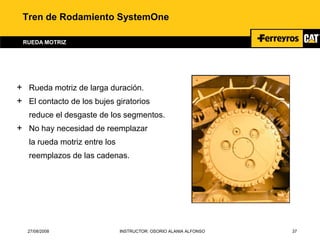

Tren de Rodamiento SystemOne
RUEDA MOTRIZ
+ Rueda motriz de larga duración.
+ El contacto de los bujes giratorios
reduce el desgaste de los segmentos.
+ No hay necesidad de reemplazar
la rueda motriz entre los
reemplazos de las cadenas.

38. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 38
Tren de Rodamiento SystemOne
RODILLOS SUPERIORES
+ Rodillos superiores de mayor duración.
+ Servicio a nivel de grupo para mejorar
la confiabilidad.
+ Diseño para desgastarse en forma
equilibrada con el sistema.
+ Diámetro más grande.

39. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 39
Tren de Rodamiento SystemOne
GUIAS DE CADENA
+ Guía mejorada y más rígida.
+ El nuevo sistema de guía hace
contacto con los rieles del
eslabón en lugar de con los
extremos del pasador.
+ La forma cónica “conduce” la cadena
en la banda de rodadura de
los rodillos.
ANTERIOR
SystemOne

40. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 40
Tren de Rodamiento SystemOne
ZAPATAS
Trapezoidal
Servicio extremo
Servicio moderado
De garra múltiple

41. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 41
Tren de Rodamiento SystemOne
SERVICIO DE CADENAS – OPCIONES PARA QUITAR LA CADENA
Eslabón maestro de
seguridad
Herramienta manual
Herramienta hidráulica

42. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 42

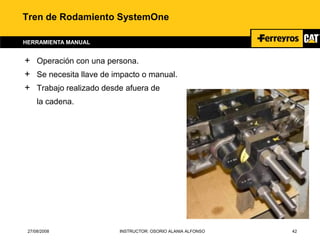

Tren de Rodamiento SystemOne
HERRAMIENTA MANUAL
+ Operación con una persona.
+ Se necesita llave de impacto o manual.
+ Trabajo realizado desde afuera de
la cadena.

43. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 43

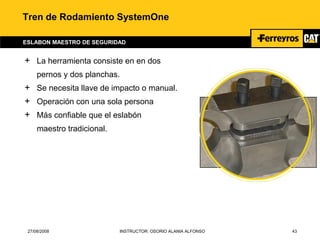

Tren de Rodamiento SystemOne
ESLABON MAESTRO DE SEGURIDAD
+ La herramienta consiste en en dos
pernos y dos planchas.
+ Se necesita llave de impacto o manual.
+ Operación con una sola persona
+ Más confiable que el eslabón
maestro tradicional.

44. 27/08/2008 INSTRUCTOR: OSORIO ALANIA ALFONSO 44
GRACIAS POR SU TIEMPO
ALFONSO OSORIO ALANIA
