• Empresa tecnológica de Castellón
• Equipo de Ingenieros Industriales / Ingenieros en Diseño Industrial y
Desarrollo de Productos, con dilatada experiencia en sectores como:
automoción, cerámica, utillajes, construcción y nuclear.
• MISIÓN: Ofrecer un servicio integral relacionado con las tecnologías 3D,
desde el diseño hasta la fabricación.
PRESENTACIÓN DE EMPRESA
RUBÉN MAGALLÓN
ruben.magallon@creasolid.com
Director Técnico y co-founder
651 449 583
MARC NAVARRO
Técnico en diseño y fabricación
aditiva
DIEGO LÓPEZ
diego.lopez@creasolid.com
Asesor técnico y co-founder

FUNDACIÓN
INICIAL
PROTOTIPOS
POR
FABRICACIÓN
ADITIVA
GENERACIÓN
DE MODELOS
3D
ADQUISICIÓN
MÁQUINA DE
FABRICACIÓN
ADITIVA EN
PLÁSTICOS
CREACIÓN DE
LA SOCIEDAD
ADQUISICIÓN
EQUIPO PARA
DIGITALIZADO
3D
ACUERDO CON
HEXAGON EN
LA ZONA DE
LEVANTE
SERVICIOS DE
ING INVERSA
NUEVAS
OFICINAS
SERVICIOS DE
METROLOGÍA
ACUERDO CON
EMPRESAS DE
MECANIZADO
DESARROLLO
SOFTWARE
DIGITALIZADO
TEXTURAS
AMPLIACIÓN
Y EXPANSIÓN
AMPLIACIÓN
DE PERSONAL Y
EQUIPOS
EXPANSIÓN
POR SECTOR
AUTOMOCIÓN
DE VALENCIA
Nuestra EVOLUCIÓN en los últimos años….
2013 2014 2015 2016
VALENCIACASTELLÓN

- Prototipado rápido
- Diseño - fabricación de máquinas de FA, tecnología FDM.
- Diseño - fabricación de utillajes y postizos.
- Ingeniería Inversa
- Análisis metrológico
- Maquetas corporativas
- Diseño CAD 2D / 3D
- Digitalizado de texturas cerámicas
- Asesoramiento tecnológico
SERVICIOS OFRECIDOS

- Objetivo:
Fabricar un modelo físico a partir de un archivo CAD.
SERVICIOS: PROTOTIPADO RÁPIDO
OBTENCIÓN
DEL MODELO
CAD
DEFINICIÓN
MATERIAL Y
TECNOLOGÍA
FABRICACIÓN
- Valor añadido:
• Capacidad actual para piezas en FDM de hasta 400 x 400 x 400 mm.
• A lo largo del 2º-3er trimestre 2017 está previsto disponer de una máquina
con capacidad para piezas de, al menos, 800 x 600 x 500 mm
• Materiales disponibles: ABS, ABS ignífugo, ABS alto impacto, PLA, PLA
mejorado, Polipropileno, Poliamida-6 reforzada, PETG, HIPS,….

CODERA AUTOMOCIÓN

ADMISIÓN COCHE COMPETICIÓN

CARCASA MÁQUINA RAYOS X

GAFAS PARA INVIDENTES

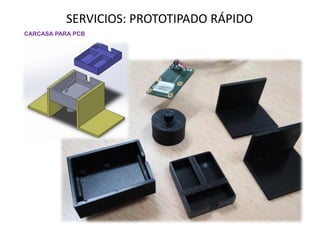

CARCASA PARA PCB

ELEMENTOS CERRAMIENTO DE ALUMINIO

- Objetivo:
Analizar tus necesidades, y diseñar y fabricar una máquina de
fabricación aditiva de tecnología FDM adaptada a las mismas.

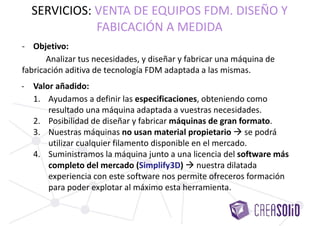

SERVICIOS: VENTA DE EQUIPOS FDM. DISEÑO Y
FABRICACIÓN A MEDIDA
- Valor añadido:
1. Ayudamos a definir las especificaciones, obteniendo como
resultado una máquina adaptada a vuestras necesidades.
2. Posibilidad de diseñar y fabricar máquinas de gran formato.
3. Nuestras máquinas no usan material propietario  se podrá
utilizar cualquier filamento disponible en el mercado.
4. Suministramos la máquina junto a una licencia del software más
completo del mercado (Simplify3D)  nuestra dilatada
experiencia con este software nos permite ofreceros formación
para poder explotar al máximo esta herramienta.

BACKGROUND
• 300 X 220 X 200 mm
• Movimiento en Z lo realiza
la cama o bancada sobre la
que se fabrica.
• Bancada calefactada 
permite usar materiales
como ABS, PP, poliamida-6
• Envolvente cerrada 
mejora los acabados en
ABS, PP, poliamida-6
• 1 o 2 cabezales
• Usillo en Z.

BACKGROUND
• Gran formato :
500 x 500 x 500 mm
• Bancada fija
• Bancada calefactada  permite
usar materiales como ABS, PP,
poliamida-6
• Envolvente cerrada  mejora
los acabados en ABS, PP,
poliamida-6
• Cama calibrable mediante reloj
comparador.
• Movimiento en Z del inyector 
minimiza inercias.
• 1 o 2 cabezales.

- Objetivo:
• Diseñar un utillaje especial a medida.
• Fabricar mediante fabricación aditiva en plástico, o mediante métodos
tradicionales.
SERVICIOS: DISEÑO Y FABRICACIÓN DE UTILLAJES
DISEÑO INICIAL
• Prediseño de utillaje partiendo de un archivo CAD
y/o pieza real
PROTOTIPO
• Generación de un prototipo en plástico para
verificar el diseño con el cliente
VALIDACIÓN Y
FABRICACIÓN
• Una vez congelado el diseño, fabricación de utillaje
VERIFICACIÓN
• Verificación dimensional si fuera necesario

- Valor añadido:
• Fabricación de útiles perfectamente adaptados al proceso.
• Diseño iterativo y versátil al poder fabricar prototipos para que sean
validados por el cliente.
• Validación del diseño final en casa del cliente mediante prototipos
funcionales.
• Reducción de tiempos y costes frente a procesos de fabricación más
convencionales como inyección de plástico, o mecanización de
resinas.

DISEÑO del útilINFORMACIÓN INICIAL: CAD + PIEZA REAL
PROTOTIPOS
VERIFICACIÓN: digitalizado pieza real vs CAD del
diseño del útil
EJEMPLO UTIL CURADO ADHESIVO

FABRICACIÓN FINAL
EJEMPLO ÚTIL CURADO ADHESIVO

DIGITALIZADO
MODELOS FABRICADOS POR FABRICACIÓN ADITIVA
MODELADO MANUAL
UTILES PARA PROCESO DE ADHESIVADO
EJEMPLO ÚTIL ANTIADHERENTE PARA ADHESIVADO

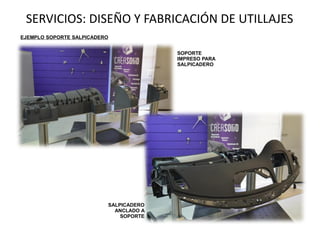

EJEMPLO SOPORTE SALPICADERO
SOPORTE
IMPRESO PARA
SALPICADERO
SALPICADERO
ANCLADO A
SOPORTE

EJEMPLO CONTROL DE RECORTE SALPICADERO
ÚTIL DE CONTROL DE RECORTE TEXTIL

EJEMPLO DISEÑO Y FABRIACIÓN DE POSTIZO
CAD DE PARTIDA
DIGITALIZADO PARA VERIFICACIÓN
DIMENSIONAL
Diseño del
postizo
Fabricación mediante
FA y montaje

EJEMPLO ÚTIL ANTIADHERENTE PROTECCIÓN ADHESIVO
PIEZA DE INYECCIÓN A FORRAR
ÚTIL ANTIADHERENTE - PROTECCIÓN ADHESIVO
PIEZA CON APLICACIÓN
SELECTIVA DEL ADHESIVO

EJEMPLO ÚTIL CONTROL DE RECORTE PANEL PUERTA
PIEZA FORRADA
ÚTIL CONTROL DE RECORTE DEL TEXTIL
PIEZA + ÚTIL
DISEÑO FINAL (sin
uniones roscadas)

EJEMPLO ÚTIL CONTROL TECHO
MAQUETA de CONTROL
RECORTE DE TECHOS
(con techo)
DIGITALIZADO de MAQUETA
de CONTROL RECORTE DE
TECHOS

IMPRESIÓN ÚTILES CONTROL PARA RETRAZADOS EN MAQUETA

MODIFICACIÓN NUEVOS TRAZADOS DE RECORTE EN MAQUETA

- Objetivo:
Generación de un modelo 3D a partir de una pieza física
SERVICIOS: INGENIERÍA INVERSA
La pieza real se digitaliza
 nube de puntos
La nube de puntos se
procesa para generar una
malla uniforme
Se reconstruyen las
superficies y volúmenes
de la pieza  sólido en
formato CAD (step, igs…)
II IIII
INGENIERÍA
INVERSA

- Valor añadido:
• A partir del modelo 3D generado podremos:
o Simular esfuerzos.
o optimizar el diseño original.
o Fabricar por mecanizado o fabricación aditiva.
• Obtención de un modelo CAD 3D con una desviación < 0,1-0,15 mm
con respecto al real.
• Posibilidad de fabricar una pieza sin los planos o CAD inicial.
• Reconstrucción del árbol de operaciones para geometrías simples.
• Obtención del CAD 3D de cualquier modificación hecha sobre pieza
real.

NUBE DE PUNTOSPIEZA INICIAL
VERIFICACIÓN DIMENSIONAL
GENERACIÓN DEL CAD 3D
Digitalización
3D
Diseño por
Ingeniería
Inversa
Análisis
dimensional
Fabricación
prototipo
funcional
PIEZA VOLANTE AVIONETA
PIEZA FINAL por FABRICACIÓN ADITIVA

NUBE DE PUNTOS + MALLADOPIEZA INICIAL
GENERACIÓN DEL SÓLIDO
Digitalización
3D
Diseño por
Ingeniería Inversa
PIEZA BOMBA MOTOR - AUTOMOCIÓN

DIGITALIZADO MOLDE
METÁLICO CON
FRACTURA PARCIAL
REGENERACIÓN CAD MOLDE METÁLICO
MOLDE METÁLICO

MEDICIONES
PUNTUALES
DEFINICIÓN
PUNTOS
CRÍTICOS
MEDICIÓN DE
PUNTOS
GENERACIÓN DE
INFORME
COLORMAPPING
OBTENCION
MODELO CAD
DIGITALIZACIÓN
DE PIEZA
MUESTRA
SUPERPOSICIÓN
CAD VS PIEZA
MUESTRA
GENERACIÓN
COLORMAPPING
TOMOGRAFÍA
ESTUDIO
INTERNO DE LA
PIEZA
GENERACIÓN
INFORME DE
DEFECTOLOGÍA
- Objetivo:
• Verificar las dimensiones de una pieza e identificar posibles desviaciones de
proceso, antes de que se halle fuera de tolerancias.
• Generar de un informe dimensional y/o un mapa de colores con el análisis
de desviaciones.
SERVICIOS: ANÁLISIS METROLÓGICO

- Valor añadido:
• Muy útil para identificar disconformidades dentro del proceso de
calidad.
• El colormapping permite de una forma muy visual la detección de
desviaciones o tendencias en el proceso, pudiendo actuar antes de
obtener piezas NOK.
• Gracias a la tomografía, podemos realizar un análisis interno de la
estructura de la pieza, identificando defectologías internas.

COLORMAPPING CONSOLA TECHO AUTOMOCIÓN
MODELO CAD
DIGITALIZADO 3D
COMPARATIVA MODELO REAL vs CAD

COLORMAPPING CUPHOLDER REPROSABRAZOS
MODELO CAD
MODELO REAL
COMPARATIVA MODELO DIGITALIZADO vs CAD

TOMOGRAFÍA
• Captura de al geometría mediante
rayos X
• Permite realizar:
 ing. Inversa de piezas
geométricamente complejas.
 Estudio defectología interna de
las pieza

- Objetivo:
Obtención de una maqueta de vuestras instalaciones, o de aquellas
zonas o elementos que se consideren relevantes.
- Valor añadido:
• Fantástica herramienta para potenciar la formación del personal de
planta.
• Mejora tu imagen de empresa.
• Ayuda a simular con facilidad nuevos layouts.
SERVICIOS: DISEÑO Y FABRICACIÓN DE MAQUETAS
CORPORTIVAS

EJEMPLO MAQUETA INSTALACIÓN INDUSTRIAL
SERVICIOS: DISEÑO Y FABRICACIÓN DE MAQUETAS
CORPORTIVAS

- Objetivo:
Dar soporte para el modelado 3D de producto, así como la ingeniería de
planos.
SERVICIOS: DISEÑO 2D /3D
- Valor añadido:
• Experiencia elevada en softwares de diseño.
• Actuamos como colaborador externo en la ingeniería de diseño y/o
ingeniería de planos.
• Capacidad para generar renderizados del producto.

SERVICIOS: DISEÑO 2D /3D
MODELADO 3D - CARRITO DE BEBE
MODELADO REAL VS MODELO 3D DISEÑADO

- Objetivo:
Digitalizar texturas para el sector cerámico para posteriormente
generar:
• Volúmenes en CAD 3D para su uso en infografías
• Imágenes en escalas de grises para generar moldes cerámicos con el
diseño capturado.
- Valor añadido:
• Velocidad de captura mucho más alta que métodos tradicionales.
• Equipo de digitalizado portátil  posibilidad de desplazarse insitu a
capturar nuevas texturas.
• Nuestro equipo permite capturar texturas en posición horizontal
(puertas, cortezas árbol, rocas, paredes, …)
• Disponemos del knowhow necesario para desplegar sobre un plano
texturas curvas, como por ejemplo texturas de árbol o rocas.
SERVICIOS: DIGITALIZADO DE TEXTURAS CERÁMICAS

EJEMPLO DE GENERACIÓN DE VOLUMEN EN CAD 3D PARA USO EN INFOGRAFÍAS
RESULTADO TRAS DIGITALIZAR UNA
PIEZA CERÁMICA Y CONVERTIRLA
EN UN ARCHIVO CAD 3D

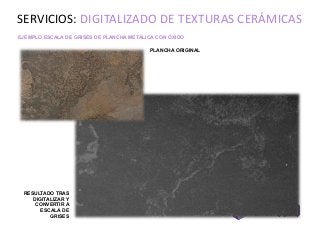

EJEMPLO ESCALA DE GRISES DE PLANCHA METÁLICA CON ÓXIDO
PLANCHA ORIGINAL
RESULTADO TRAS
DIGITALIZAR Y
CONVERTIR A
ESCALA DE
GRISES

EJEMPLO ESCALA DE GRISES TEXTURA FOSIL CARACOLA
DIGITALIZADO DEL FÓSIL
Selección de
porción
Desplegado
sobre un plano y
generación
escala de grises

EJEMPLO ESCALA DE GRISES DE CORTEZA DE ÁRBOL (desplegada sobre un plano)

SERVICIOS: ASESORAMIENTO EN EL USO DE EQUIPOS
DE MEDICIÓN
Gracias a la colaboración que tenemos con Hexagon Metrology tenemos
acceso a un amplio abanico de tecnologías. Esto nos permite ofrecer a
nuestros clientes la tecnología que más se ajuste al proyecto.

PORTFOLIO DE PARTNERS Y CLIENTES

Gracias por su atención
@creasolid
www.creasolid.com
facebook.com/creasolid
linkedin.com/company/creasolid

Servicios de ingeniería CREASOLID - Tecnologías 3D

Más contenido relacionado

La actualidad más candente

Similar a Servicios de ingeniería CREASOLID - Tecnologías 3D

Último

Servicios de ingeniería CREASOLID - Tecnologías 3D
