El documento clasifica diferentes tipos de circuitos lógicos agrupados por su tecnología de transistores. Presenta circuitos lógicos basados en transistores bipolares como ECL, TTL estándar, TTL de baja potencia y TTL shoottky. También muestra circuitos lógicos basados en transistores MOSFET como NMOS, PMOS y CMOS estándar, CMOS HC y CMOS HCT. Por último, identifica circuitos híbridos BiCMOS que usan tanto transistores bipolares como MOSFET.
Presentación1
- 1.

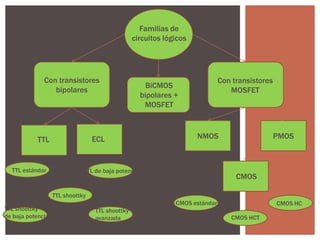

- 2. Familias de circuitos lógicos Contransistores bipolares ECL TTL TTL estándar Con transistores MOSFET BiCMOS bipolares + MOSFET NMOS TTL de baja potencia PMOS CMOS TTL shoottky TTL shoottky de baja potencia CMOS estándar TTL shoottky avanzada CMOS HC CMOS HCT
