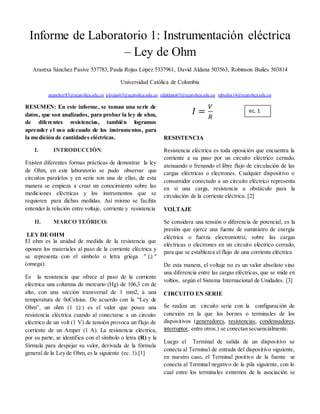

1. Informe de Laboratorio 1: Instrumentación eléctrica
– Ley de Ohm
Arantxa Sánchez Pasive 537783, Paula Rojas López 5337961, David Aldana 503563, Robinson Builes 503814
Universidad Católica de Colombia
asanchez83@ucatolica.edu.co plrojas63@ucatolica.edu.co cdaldana63@ucatolica.edu.co rabuiles14@ucatolica.edu.co
RESUMEN: En este informe, se toman una serie de
datos, que son analizados, para probar la ley de ohm,
de diferentes resistencias, también logramos
aprender el uso adecuado de los instrumentos, para
la medición de cantidades eléctricas.
I. INTRODUCCIÓN:
Existen diferentes formas prácticas de demostrar la ley
de Ohm, en este laboratorio se pudo observar que
circuitos paralelos y en serie son una de ellas, de esta
manera se empieza a crear un conocimiento sobre las
mediciones eléctricas y los instrumentos que se
requieren para dichas medidas. Así mismo se facilita
entender la relación entre voltaje, corriente y resistencia
II. MARCO TEÓRICO:
LEY DE OHM
El ohm es la unidad de medida de la resistencia que
oponen los materiales al paso de la corriente eléctrica y
se representa con el símbolo o letra griega " "
(omega).
Es la resistencia que ofrece al paso de la corriente
eléctrica una columna de mercurio (Hg) de 106,3 cm de
alto, con una sección transversal de 1 mm2, a una
temperatura de 0oCelsius. De acuerdo con la “Ley de
Ohm”, un ohm (1 ) es el valor que posee una
resistencia eléctrica cuando al conectarse a un circuito
eléctrico de un volt (1 V) de tensión provoca un flujo de
corriente de un Amper (1 A). La resistencia eléctrica,
por su parte, se identifica con el símbolo o letra (R) y la
fórmula para despejar su valor, derivada de la fórmula
general de la Ley de Ohm, es la siguiente (ec. 1).[1]
𝐼 =
𝑉
𝑅
RESISTENCIA
Resistencia eléctrica es toda oposición que encuentra la
corriente a su paso por un circuito eléctrico cerrado,
atenuando o frenando el libre flujo de circulación de las
cargas eléctricas o electrones. Cualquier dispositivo o
consumidor conectado a un circuito eléctrico representa
en sí una carga, resistencia u obstáculo para la
circulación de la corriente eléctrica. [2]
VOLTAJE
Se considera una tensión o diferencia de potencial, es la
presión que ejerce una fuente de suministro de energía
eléctrica o fuerza electromotriz, sobre las cargas
eléctricas o electrones en un circuito eléctrico cerrado,
para que se establezca el flujo de una corriente eléctrica
De esta manera, el voltaje no es un valor absoluto sino
una diferencia entre las cargas eléctricas, que se mide en
voltios, según el Sistema Internacional de Unidades. [3]
CIRCUITO EN SERIE
Se realiza un circuito serie con la configuración de
conexión en la que los bornes o terminales de los
dispositivos (generadores, resistencias, condensadores,
interruptor, entre otros.) se conectan secuencialmente.
Luego el Terminal de salida de un dispositivo se
conecta al Terminal de entrada del dispositivo siguiente,
en nuestro caso, el Terminal positivo de la fuente se
conecta al Terminal negativo de la pila siguiente, con lo
cual entre los terminales extremos de la asociación se
ec. 1

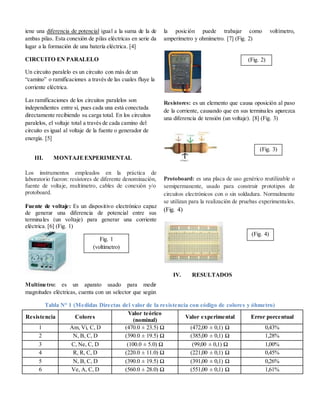

2. iene una diferencia de potencial igual a la suma de la de
ambas pilas. Esta conexión de pilas eléctricas en serie da
lugar a la formación de una batería eléctrica. [4]
CIRCUITO EN PARALELO
Un circuito paralelo es un circuito con más de un
“camino” o ramificaciones a través de las cuales fluye la
corriente eléctrica.
Las ramificaciones de los circuitos paralelos son
independientes entre sí, pues cada una está conectada
directamente recibiendo su carga total. En los circuitos
paralelos, el voltaje total a través de cada camino del
circuito es igual al voltaje de la fuente o generador de
energía. [5]
III. MONTAJEEXPERIMENTAL
Los instrumentos empleados en la práctica de
laboratorio fueron: resistores de diferente denominación,
fuente de voltaje, multímetro, cables de conexión y/o
protoboard.
Fuente de voltaje: Es un dispositivo electrónico capaz
de generar una diferencia de potencial entre sus
terminales (un voltaje) para generar una corriente
eléctrica. [6] (Fig. 1)
Multímetro: es un aparato usado para medir
magnitudes eléctricas, cuenta con un selector que según
la posición puede trabajar como voltímetro,
amperímetro y ohmímetro. [7] (Fig. 2)
Resistores: es un elemento que causa oposición al paso
de la corriente, causando que en sus terminales aparezca
una diferencia de tensión (un voltaje). [8] (Fig. 3)
Protoboard: es una placa de uso genérico reutilizable o
semipermanente, usado para construir prototipos de
circuitos electrónicos con o sin soldadura. Normalmente
se utilizan para la realización de pruebas experimentales.
(Fig. 4)
IV. RESULTADOS
Tabla N° 1 (Medidas Directas del valor de la resistencia con código de colores y óhmetro)
Resistencia Colores
Valor teórico
(nominal)
Valor experimental Error porcentual
1 Am, Vi, C, D (470.0 ± 23.5) Ω (472,00 ± 0,1) Ω 0,43%
2 N, B, C, D (390.0 ± 19.5) Ω (385,00 ± 0,1) Ω 1,28%
3 C, Ne, C, D (100.0 ± 5.0) Ω (99,00 ± 0,1) Ω 1,00%
4 R, R, C, D (220.0 ± 11.0) Ω (221,00 ± 0,1) Ω 0,45%
5 N, B, C, D (390.0 ± 19.5) Ω (391,00 ± 0,1) Ω 0,26%
6 Ve, A, C, D (560.0 ± 28.0) Ω (551,00 ± 0,1) Ω 1,61%
Fig. 1
(voltímetro)
(Fig. 2)
(Fig. 3)
(Fig. 4)

3. Tabla N° 2 (Medida de Voltaje y Corriente del circuito en serie)
N° Voltaje (v) V1 (V) V2 (V) I(A)
1 12,00 (8,17±0,01) (3.82±0,01) (0,01730±0,00001)
2 10,00 (6,80±0,01) (3,18±0,01) (0,01450±0,00001)
3 8,00 (5,49±0,01) 2,56±0,01) (0,01160±0,00001)
4 6,00 (4,11±0,01) (1,92±0,01) (0,00870±0,00001)
5 4,00 (2,77±0,01) (1,29±0,01) (0,00580±0,00001)
6 2,00 (1,40±0,01) (0,65±0,01) (0,00300±0,00001)
Tabla N° 3 (Medida de Corriente del circuito en paralelo)
N°
Voltaje
(V)
I1 (A) I2 (A) I (A)
1 12 (0,02430±0,00001) (0,05520±0,00001) (0,07950±0,00001)
2 10 (0,02110±0,00001) (0,04420±0,00001) (0,06530±0,00001)
3 8 (0,01580±0,00001) (0,03350±0,00001) (0,04930±0,00001)
4 6 (0,01270±0,00001) (0,02720±0,00001) (0,03990±0,00001)
5 4 (0,00850±0,00001) (0,01840±0,00001) (0,02690±0,00001)
6 2 (0,00440±0,00001) (0,00700±0,00001) (0,01140±0,00001)
TablaN° 4 (MedidadeVoltaje ycorrienteconuna
resistencia)
Voltaje (V) Corriente (A)
(12,00 ± 0,01) (0,02500 ± 0,00001)
(10,00 ± 0,01) (0,02100 ± 0,00001)
(9,00 ± 0,01) (0,01900± 0,00001)
(8,00 ± 0,01) (0,01700 ± 0,00001)
(7,00 ± 0,01) (0,01500 ± 0,00001)
(6,00 ± 0,01) (0,01300 ± 0,00001)
(5,00 ± 0,01) (0,01100 ± 0,00001)
(4,00 ± 0,01) (0,00900 ± 0,00001)
(3,00 ± 0,01) (0,00600 ± 0,00001)
(2,00 ± 0,01) (0,00400 ± 0,00001)
GráficaN°1 (VoltajeVsCorriente)
TablaN°5 (Valordelaresistenciateórico y
experimental pormínimoscuadrados)
Resistencia
Valor
Teórico
Valor
Experimental
Δ%
Am, Vi, C,
D
(470,0 ±
23,5) Ω
(477,72 ±
16,75)Ω
1,64%
y = 477,72x - 0,0881
0
5
10
15
0 0.01 0.02 0.03
Voltaje(V)
Corriente (A)
Voltaje Vs Corriente
Series1
Linear
(Series1)

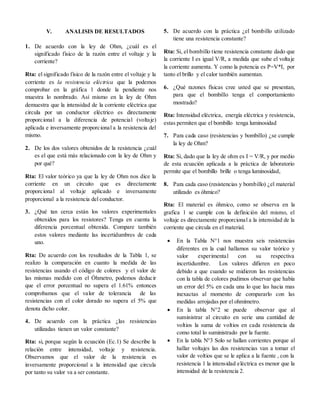

4. V. ANALISIS DE RESULTADOS
1. De acuerdo con la ley de Ohm, ¿cuál es el
significado físico de la razón entre el voltaje y la
corriente?
Rta: el significado físico de la razón entre el voltaje y la
corriente es la resistencia eléctrica que la podemos
comprobar en la gráfica 1 donde la pendiente nos
muestra lo nombrado. Así mismo en la ley de Ohm
demuestra que la intensidad de la corriente eléctrica que
circula por un conductor eléctrico es directamente
proporcional a la diferencia de potencial (voltaje)
aplicada e inversamente proporcional a la resistencia del
mismo.
2. De los dos valores obtenidos de la resistencia ¿cuál
es el que está más relacionado con la ley de Ohm y
por qué?
Rta: El valor teórico ya que la ley de Ohm nos dice la
corriente en un circuito que es directamente
proporcional al voltaje aplicado e inversamente
proporcional a la resistencia del conductor.
3. ¿Qué tan cerca están los valores experimentales
obtenidos para los resistores? Tenga en cuenta la
diferencia porcentual obtenida. Compare también
estos valores mediante las incertidumbres de cada
uno.
Rta: De acuerdo con los resultados de la Tabla 1, se
realizo la comparación en cuanto la medida de las
resistencias usando el código de colores y el valor de
las mismas medido con el Óhmetro, podemos deducir
que el error porcentual no supera el 1.61% entonces
comprobamos que el valor de tolerancia de las
resistencias con el color dorado no supera el 5% que
denota dicho color.
4. De acuerdo con la práctica ¿las resistencias
utilizadas tienen un valor constante?
Rta: si, porque según la ecuación (Ec.1) Se describe la
relación entre intensidad, voltaje y resistencia.
Observamos que el valor de la resistencia es
inversamente proporcional a la intensidad que circula
por tanto su valor va a ser constante.
5. De acuerdo con la práctica ¿el bombillo utilizado
tiene una resistencia constante?
Rta: Si, el bombillo tiene resistencia constante dado que
la corriente I es igual V/R, a medida que sube el voltaje
la corriente aumenta. Y como la potencia es P=V*I, por
tanto el brillo y el calor también aumentan.
6. ¿Qué razones físicas cree usted que se presentan,
para que el bombillo tenga el comportamiento
mostrado?
Rta: Intensidad eléctrica, energía eléctrica y resistencia,
estas permiten que el bombillo tenga luminosidad
7. Para cada caso (resistencias y bombillo) ¿se cumple
la ley de Ohm?
Rta: Si, dado que la ley de ohm es I = V/R, y por medio
de esta ecuación aplicada a la práctica de laboratorio
permite que el bombillo brille o tenga luminosidad,
8. Para cada caso (resistencias y bombillo) ¿el material
utilizado es óhmico?
Rta: El material es óhmico, como se observa en la
grafica 1 se cumple con la definición del mismo, el
voltaje es directamente proporcional a la intensidad de la
corriente que circula en el material.
 En la Tabla N°1 nos muestra seis resistencias
diferentes en la cual hallamos su valor teórico y
valor experimental con su respectiva
incertidumbre. Los valores difieren en poco
debido a que cuando se midieron las resistencias
con la tabla de colores pudimos observar que había
un error del 5% en cada una lo que las hacia mas
inexactas al momento de compararlo con las
medidas arrojadas por el ohmímetro.
 En la tabla N°2 se puede observar que al
suministrar al circuito en serie una cantidad de
voltios la suma de voltios en cada resistencia da
como total lo suministrado por la fuente.
 En la tabla N°3 Solo se hallan corrientes porque al
hallar voltajes las dos resistencias van a tomar el
valor de voltios que se le aplica a la fuente , con la
resistencia 1 la intensidad eléctrica es menor que la
intensidad de la resistencia 2.

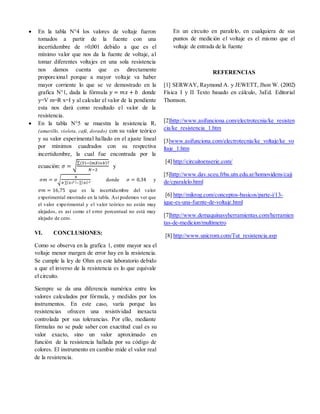

5.  En la tabla N°4 los valores de voltaje fueron
tomados a partir de la fuente con una
incertidumbre de ±0,001 debido a que es el
mínimo valor que nos da la fuente de voltaje, al
tomar diferentes voltajes en una sola resistencia
nos damos cuenta que es directamente
proporcional porque a mayor voltaje va haber
mayor corriente lo que se ve demostrado en la
grafica N°1, dada la fórmula 𝑦 = 𝑚𝑥 + 𝑏 donde
y=V m=R x=I y al calcular el valor de la pendiente
esta nos dará como resultado el valor de la
resistencia.
 En la tabla N°5 se muestra la resistencia R1
(amarillo, violeta, café, dorado) con su valor teórico
y su valor experimental hallado en el ajuste lineal
por mínimos cuadrados con su respectiva
incertidumbre, la cual fue encontrada por la
ecuación: 𝜎 = √
∑(𝑌𝑖−( 𝑚𝑋𝑖+𝑏)2
𝑁−2
y
𝜎𝑚 = 𝜎√
𝑁
𝑁 ∑( 𝑋𝑖2 )−∑( 𝑋𝑖)2
donde 𝜎 = 0,34 y
𝜎𝑚 = 16,75 que es la incertidumbre del valor
experimental mostrado en la tabla. Así podemos ver que
el valor experimental y el valor teórico no están muy
alejados, es así como el error porcentual no está muy
alejado de cero.
VI. CONCLUSIONES:
Como se observa en la grafica 1, entre mayor sea el
voltaje menor margen de error hay en la resistencia.
Se cumple la ley de Ohm en este laboratorio debido
a que el inverso de la resistencia es lo que equivale
el circuito.
Siempre se da una diferencia numérica entre los
valores calculados por fórmula, y medidos por los
instrumentos. En este caso, varía porque las
resistencias ofrecen una resistividad inexacta
controlada por sus tolerancias. Por ello, mediante
fórmulas no se pude saber con exactitud cual es su
valor exacto, sino un valor aproximado en
función de la resistencia hallada por su código de
colores. El instrumento en cambio mide el valor real
de la resistencia.
En un circuito en paralelo, en cualquiera de sus
puntos de medición el voltaje es el mismo que el
voltaje de entrada de la fuente
REFERENCIAS
[1] SERWAY, Raymond A. y JEWETT, Jhon W. (2002)
Física I y II Texto basado en cálculo, 3aEd. Editorial
Thomson.
[2]http://www.asifunciona.com/electrotecnia/ke_resisten
cia/ke_resistencia_1.htm
[3]www.asifunciona.com/electrotecnia/ke_voltaje/ke_vo
ltaje_1.htm
[4] http://circuitoenserie.com/
[5]http://www.dav.sceu.frba.utn.edu.ar/homovidens/caji
de/cparalelo.html
[6] http://mikrog.com/conceptos-basicos/parte-i/13-
ique-es-una-fuente-de-voltaje.html
[7]http://www.demaquinasyherramientas.com/herramien
tas-de-medicion/multimetro
[8] http://www.unicrom.com/Tut_resistencia.asp
