El documento describe el uso de BIM en la Torre Central de Shangai, el segundo edificio más alto del mundo. Ubicado en Shangai, China, el edificio de 632 metros de altura y 128 pisos fue construido entre 2008 y 2015. El proyecto empleó software BIM como Revit, Navisworks y Ecotect para el diseño, coordinación y análisis ambiental. El BIM permitió una mayor precisión y automatización de cambios. La torre representa la innovación arquitectónica y el crecimiento económico de China.

1. BIM EN CHINA
1. En base a las características analizadas del concepto BIM, busque un
ejemplo arquitectónico o de infraestructura del país elegido en el TP 1|1 o
de alguno otro país que le haya impactado, que denote el uso de la nueva
metodología de trabajo BIM, en alguna de sus etapas.
2. Busque y explique de que manera fue usada la Metodología BIM en el
ejemplo, que recursos tecnológicos utilizaron, que sistema de gestión,
como fue la experiencia, etc.
3. De su opinión de los beneficios o desventaja de su uso en este ejemplo.
ROSTAGNO Miguel -- TP1.2 TEC BIM I 21
F.A.U.D. - U.N.S.J.
REGISTRO: 20491
AÑO: 2021
PAIS: CHINA AUTOR: Arq. GENSLER OBRA:
TORRE CENTRAL DE SHANGAI

2. SHANGHAI TOWER -
INTRODUCCION-
PAIS: CHINA AUTOR: Arq. GENSLER OBRA:
TORRE CENTRAL DE SHANGAI
ROSTAGNO Miguel -- TP1.2 TEC BIM I 21
F.A.U.D. - U.N.S.J.
REGISTRO: 20491
AÑO: 2021
 El siguiente edificio se implanta en la ciudad de SHANGAI
en el país de CHINA.
 SHANGAI es uno de los centros de mayor poder
económico de CHINA.
 Durante el periodo del año 2008 y 2015 se llevo a cabo la
construcción de la TORRE CENTRAL DE SHANGAI.
 Podemos traer a colación el termino “MANHATTANISMO”.
Al igual que en NEW YORK la carrera por el más alto de
los edificios se ha convertido en una búsqueda por el
mayor poder económico.
 No solo no es suficiente estar en SHANGHAI, hay que
tener el edificio más alto, muestra del nuevo
posicionamiento global chino y del crecimiento de la
economía.
Esta política es apoyada por el gobierno de la ciudad.
Punto
n°1

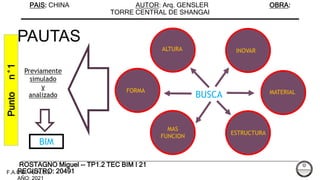

3. PAUTAS
ROSTAGNO Miguel -- TP1.2 TEC BIM I 21
F.A.U.D. - U.N.S.J.
REGISTRO: 20491
AÑO: 2021
FORMA
INOVAR
MAS
FUNCION
ALTURA
MATERIAL
ESTRUCTURA
BUSCA
BIM
Previamente
simulado
y
analizado
Punto
n°1
PAIS: CHINA AUTOR: Arq. GENSLER OBRA:
TORRE CENTRAL DE SHANGAI

4. ALTURA
ROSTAGNO Miguel -- TP1.2 TEC BIM I 21
F.A.U.D. - U.N.S.J.
REGISTRO: 20491
AÑO: 2021
La Torre Shanghai se inagura con sus 632 metros de altura
conviertiendose en el segundo edificio más alto del mundo,
tan sólo por detrás de los 828 metros del Burj Khalifa de
Dubai.
La torre cuenta con 128 pisos,
en los que se han instalado más
de 100 ascensores.
Punto
n°1
PAIS: CHINA AUTOR: Arq. GENSLER OBRA:
TORRE CENTRAL DE SHANGAI

5. INOVACION
ROSTAGNO Miguel -- TP1.2 TEC BIM I 21
F.A.U.D. - U.N.S.J.
REGISTRO: 20491
AÑO: 2021
 La torre posee una especie de 9 edificios en
forma cilíndrica apilados uno sobre otro,
delimitados por la fachada exterior de vidrio. La
forma retorcida es dada por las capas exteriores a
medida que suben, este diseño ayuda en la
reducción de las fuerzas del viento.
 Primer rascacielos del mundo en utilizar doble
fachada de vidrio.
 El diseño incluye una bolsa de aire, entre las dos
fachadas, que funciona como aislante térmico
natural. Especialmente útil en una ciudad con
variaciones de 0° a 40° entre inviernos y veranos.
 Recoge agua de lluvia en la parte superior, que se utiliza
para los sistemas de calefacción y aire acondicionado.
Punto
n°1
PAIS: CHINA AUTOR: Arq. GENSLER OBRA:
TORRE CENTRAL DE SHANGAI

6. FUNCIONES
ROSTAGNO Miguel -- TP1.2 TEC BIM I 21
F.A.U.D. - U.N.S.J.
REGISTRO: 20491
AÑO: 2021
 Entre la primera y la segunda fachada, se ubican 9 espacios
públicos destinados a plazas con jardines, restaurantes, cafeterías
y locales comerciales abiertos al público, cada espacio se hace
más pequeño a mayor altura.
 La forma del edificio es una metáfora para el espíritu y la
filosofía del país, tomando como referencia el espiral como el
símbolo del cosmos en la cultura China. La forma de la torre
simboliza la conexión de China con el mundo, el espacio y el
tiempo.
FORM
A
Punto
n°1
PAIS: CHINA AUTOR: Arq. GENSLER OBRA:
TORRE CENTRAL DE SHANGAI

7. MATERIAL -- ESTRUCTURA
ROSTAGNO Miguel -- TP1.2 TEC BIM I 21
F.A.U.D. - U.N.S.J.
REGISTRO: 20491
AÑO: 2021
 Núcleo central de hormigón armado y un
enorme entramado de vigas y columnas de
acero constituyen la estructura portante del
rascacielos.
 Acero, concreto armado y reforzado, concreto
autocompactado (para que no se atasquen las
tuberías al bombearlo) Muros cortina
(iluminación-ventilación), Vidrio laminado,
Estrategias de sostenibilidad aumentando la
eficacia y reduciendo los materiales.
 Eficiente uso de los materiales reduce el
espesor de los muros exteriores y el peso del
acero estructural en el perímetro.
Punto
n°1
PAIS: CHINA AUTOR: Arq. GENSLER OBRA:
TORRE CENTRAL DE SHANGAI

8. COMO SE EMPLEO BIM
ROSTAGNO Miguel -- TP1.2 TEC BIM I 21
F.A.U.D. - U.N.S.J.
REGISTRO: 20491
AÑO: 2021
Punto
n°2
 El sistema de aplicación BIM se implementó y ejecutó desde la primera fase del proyecto a
fines de 2008. Las aplicaciones de Autodesk se eligieron para el sistema mediante la aplicación
de Revit Architecture, Estructura y software MEP para los procesos de diseño y
documentación.
 El software Autodesk Naviswork Manage se utilizó para facilitar la coordinación entre los
empleados.
 El análisis Ecotect también se utilizó para el análisis ambiental.
Además, Autodesk Consulting implementó el entorno BIM in situ para el equipo local y brindó
servicios de capacitación y soporte.
BIM ha demostrado una valiosa eficiencia en la sistematización de proyectos, principalmente en
colaboración, coordinación e intercambio de datos.
PAIS: CHINA AUTOR: Arq. GENSLER OBRA:
TORRE CENTRAL DE SHANGAI

9. COMO SE EMPLEO BIM
ROSTAGNO Miguel -- TP1.2 TEC BIM I 21
F.A.U.D. - U.N.S.J.
REGISTRO: 20491
AÑO: 2021
Punto
n°2
Imágenes BIM del
edificio.
PAIS: CHINA AUTOR: Arq. GENSLER OBRA:
TORRE CENTRAL DE SHANGAI

10. OPINIÓN PERSONAL
ROSTAGNO Miguel -- TP1.2 TEC BIM I 21
F.A.U.D. - U.N.S.J.
REGISTRO: 20491
AÑO: 2021
Punto
n°3
VENTAJAS: En cuanto al uso de BIM para el
ejemplo que adopte puntualizo algunos aspectos
que mejoran el desarrollo del proyecto.
 Permite definir con mayor exactitud y
precisión diferentes análisis dado que trabaja
con sistema de datos que se relacionan de
forma simultanea.
 La modificación de algún dato o características
en el proyecto inmediatamente y de forma
automática y conjunta modifica datos en otros
aspectos dentro del mismo proyecto. Por ej: al
cambiar propiedades en una planta
inmediatamente se modifica en fachada.
DESVENTAJAS: En cuanto al uso de BIM para el
ejemplo que adopte puntualizo algunos aspectos.
 La necesidad de aprendizaje y formación
que requiere para los trabajadores. Este
requisito formativo es una desventaja
porque no todo el mercado está preparado
para adoptar BIM.
PAIS: CHINA AUTOR: Arq. GENSLER OBRA:
TORRE CENTRAL DE SHANGAI

11. BIBLIOGRAFIA:
1- HTTPS://WWW.ARCH2O.COM/CASE-STUDY-BIM-SHANGHAI-TOWER/
2- HTTPS://ES.SLIDESHARE.NET/DPM2016/TECNOLOGIA-DE-LA-CONSTRUCCION-
CONTEMPORANEA-EN-SHANGHAI-CHINA
3- HTTPS://WWW.EADIC.COM/INAUGURAN-LA-TORRE-SHANGHAI-EL-SEGUNDO-EDIFICIO-MAS-
ALTO-DEL-MUNDO/
4- HTTPS://WWW.ARCHDAILY.CO/CO/02-161693/EN-CONSTRUCCION-SHANGHAI-TOWER-
GENSLER
5- HTTPS://REVISTAESTILOPROPIO.COM/NOTA/SHANGHAI-TOWER/
6- HTTPS://WWW.PLATAFORMAARQUITECTURA.CL/CL/784509/TORRE-DE-SHANGHAI-GENSLER
7- HTTPS://WWW.DESCUBRETUMUNDO.NET/2015/01/ARQUITECTURA-MEGATORRE-SHANGHAI-
TOWER.HTML#
8- HTTPS://ES.SCRIBD.COM/DOCUMENT/363356283/TORRE-DE-SHANGAI
