El documento describe los elementos clave de un anteproyecto arquitectónico. Un anteproyecto incluye planos, cortes y vistas que muestran la propuesta arquitectónica y estructural integrada con los sistemas de la obra. También contempla la definición preliminar de aspectos funcionales, constructivos, tecnológicos y de diseño para guiar el desarrollo del proyecto final.

1. ETAPA DE ANTEPROYECTO

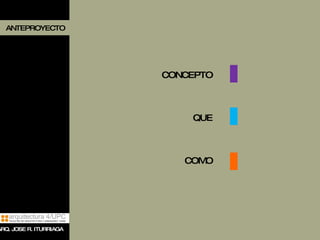

2. ANTEPROYECTO CONCEPTO QUE COMO ARQ. JOSE R. ITURRIAGA

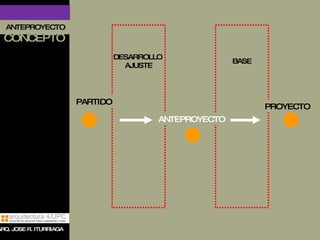

3. ANTEPROYECTO CONCEPTO ANTEPROYECTO PROYECTO DESARROLLO AJUSTE BASE PARTIDO ARQ. JOSE R. ITURRIAGA

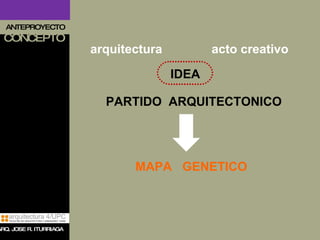

4. ANTEPROYECTO CONCEPTO PARTIDO ARQUITECTONICO MAPA GENETICO IDEA arquitectura acto creativo ARQ. JOSE R. ITURRIAGA ||

5. ANTEPROYECTO CONCEPTO la arquitectura es idea construida esa construcción la realizamos con materiales con una estructura que además define espacios La A deja el campo de la abstracto SE MATERIALIZA ARQ. JOSE R. ITURRIAGA ||

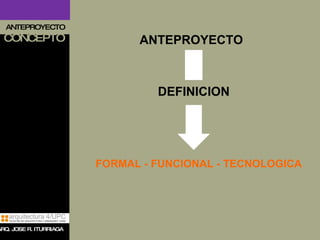

6. ANTEPROYECTO CONCEPTO ANTEPROYECTO DEFINICION FORMAL - FUNCIONAL - TECNOLOGICA ARQ. JOSE R. ITURRIAGA

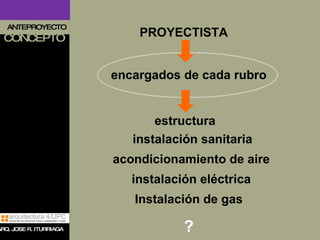

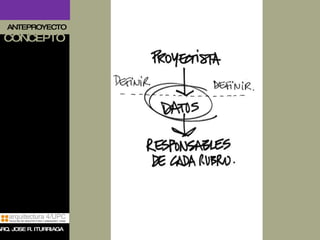

7. ANTEPROYECTO CONCEPTO PROYECTISTA encargados de cada rubro estructura instalación sanitaria acondicionamiento de aire instalación eléctrica Instalación de gas ? ARQ. JOSE R. ITURRIAGA

8. ANTEPROYECTO CONCEPTO ARQ. JOSE R. ITURRIAGA

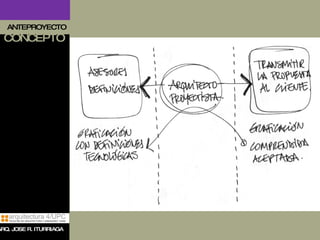

9. ANTEPROYECTO CONCEPTO ARQ. JOSE R. ITURRIAGA

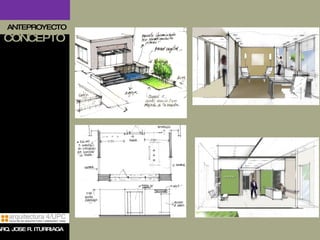

10. ANTEPROYECTO CONCEPTO ARQ. JOSE R. ITURRIAGA

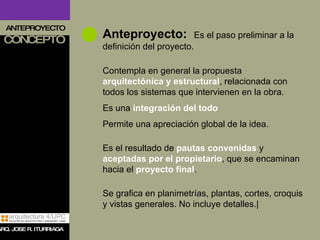

11. ANTEPROYECTO CONCEPTO Anteproyecto: Es el paso preliminar a la definición del proyecto. Contempla en general la propuesta arquitectónica y estructural , relacionada con todos los sistemas que intervienen en la obra. Es una integración del todo Permite una apreciación global de la idea. Es el resultado de pautas convenidas y aceptadas por el propietario , que se encaminan hacia el proyecto final . Se grafica en planimetrías, plantas, cortes, croquis y vistas generales. No incluye detalles.| ARQ. JOSE R. ITURRIAGA

12. ANTEPROYECTO QUE DESARROLLAR Y AJUSTAR ASPECTOS DIMENSIONALES. Programa Superficies Proporción y escala ARQ. JOSE R. ITURIAGA

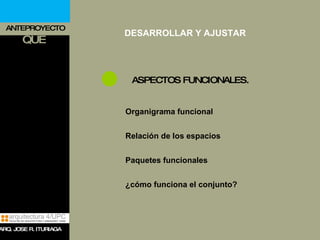

13. ANTEPROYECTO QUE ASPECTOS FUNCIONALES. Organigrama funcional Relación de los espacios Paquetes funcionales ¿cómo funciona el conjunto? DESARROLLAR Y AJUSTAR ARQ. JOSE R. ITURIAGA

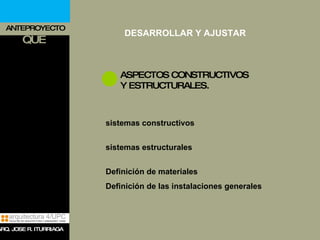

14. ANTEPROYECTO QUE ASPECTOS CONSTRUCTIVOS Y ESTRUCTURALES. sistemas constructivos sistemas estructurales Definición de materiales Definición de las instalaciones generales DESARROLLAR Y AJUSTAR ARQ. JOSE R. ITURRIAGA

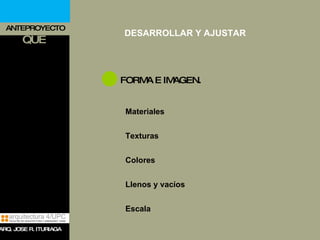

15. ANTEPROYECTO QUE FORMA E IMAGEN. Materiales Texturas Colores Llenos y vacíos Escala DESARROLLAR Y AJUSTAR ARQ. JOSE R. ITURIAGA

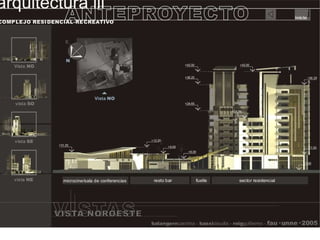

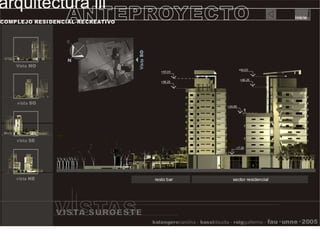

16. TRABAJOS DE ANTEPROYECTO ANTEPROYECTO COMO ARQ. JOSE R. ITURRIAGA

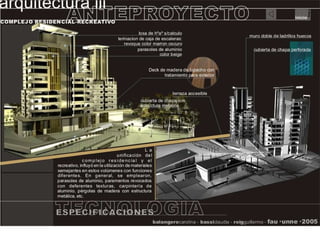

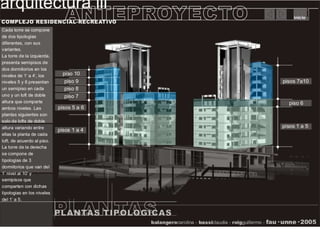

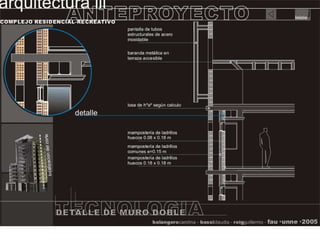

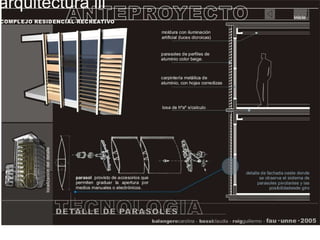

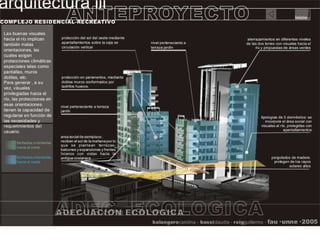

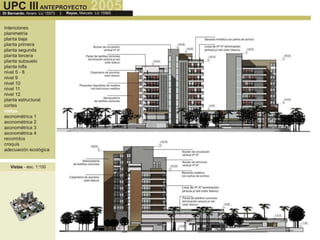

29. MAQUETAS ANTEPROYECTO COMO ARQ. JOSE R. ITURRIAGA

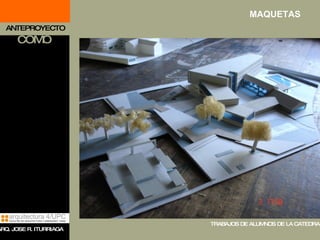

30. ANTEPROYECTO MAQUETAS COMO TRABAJOS DE ALUMNOS DE LA CATEDRA ARQ. JOSE R. ITURRIAGA

31. ANTEPROYECTO MAQUETAS COMO TRABAJOS DE ALUMNOS DE LA CATEDRA ARQ. JOSE R. ITURRIAGA

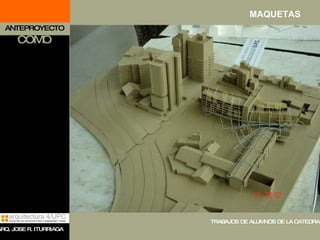

32. COMO ANTEPROYECTO MAQUETAS TRABAJOS DE ALUMNOS DE LA CATEDRA ARQ. JOSE R. ITURRIAGA

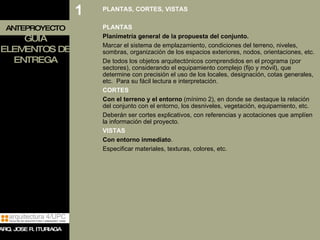

33. ANTEPROYECTO GUIA ELEMENTOS DE ENTREGA PLANTAS, CORTES, VISTAS PLANTAS Planimetría general de la propuesta del conjunto. Marcar el sistema de emplazamiento, condiciones del terreno, niveles, sombras, organización de los espacios exteriores, nodos, orientaciones, etc. De todos los objetos arquitectónicos comprendidos en el programa (por sectores), considerando el equipamiento complejo (fijo y móvil), que determine con precisión el uso de los locales, designación, cotas generales, etc. Para su fácil lectura e interpretación. CORTES Con el terreno y el entorno (mínimo 2), en donde se destaque la relación del conjunto con el entorno, los desniveles, vegetación, equipamiento, etc. Deberán ser cortes explicativos, con referencias y acotaciones que amplíen la información del proyecto. VISTAS Con entorno inmediato . Especificar materiales, texturas, colores, etc. 1 ARQ. JOSE R. ITURIAGA

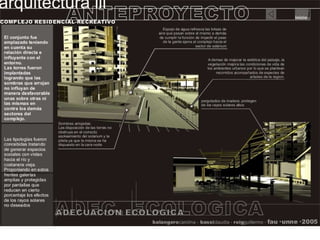

34. ANTEPROYECTO GUIA ELEMENTOS DE ENTREGA ESTRUCTURA En una lámina se expresará la propuesta del sistema estructural ad optado. Es sumamente importante demostrar cómo la geometría estructural, responde a un orden que surge de conjugar los distintos aspectos del objeto arquitectónico (funcional, formal, estructural) en los diferentes niveles del complejo, y las transferencias de las cargas cuando se realizan modificaciones en las dimensiones por razones funcionales, formales o estructurales del mismo. TECNOLOGÍA En una lámina se expresará la propuesta integral del sistema constructivo adoptado para el edifico valiéndose de croquis tecnológicos explicativos. ADECUACIÓN ECOLÓGICA Es necesario de definir de antemano que al hablar de adecuación ecológica se pretende llegar en esta etapa a desarrollar el aspecto ambiental de la propuesta con un enfoque que aborde la dimensión del sitio y los aspectos espaciales, morfológicos, funcionales y tecnológicos planteados en el proyecto.| Prestar una especial atención al desarrollo de la envolvente arquitectónica proyectada, la cual juega un rol clave en la interacción del edificio con el ambiente que lo rodea (sistema de control y aprovechamiento de radiación solar, iluminación y ventilación natural, etc). La propuesta de adecuación ecológica debe ser orientada a potenciar la idea rectora del proyecto. PERFILES En una escala adecuada, donde se muestren las situaciones generadas para lograr una situación de confort ambiental no sólo en el interior del edificio, sino también en los espacios conexos y exteriores. 2 3 4 ARQ. JOSE R. ITURIAGA

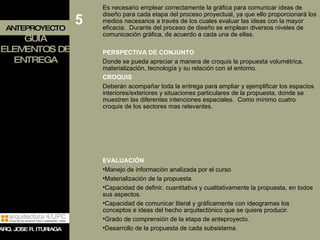

35. ANTEPROYECTO GUIA ELEMENTOS DE ENTREGA Es necesario emplear correctamente la gráfica para comunicar ideas de diseño para cada etapa del proceso proyectual, ya que ello proporcionará los medios necesarios a través de los cuales evaluar las ideas con la mayor eficacia. Durante del proceso de diseño se emplean diversos niveles de comunicación gráfica, de acuerdo a cada una de ellas. PERSPECTIVA DE CONJUNTO Donde se pueda apreciar a manera de croquis la propuesta volumétrica, materialización, tecnología y su relación con el entorno. CROQUIS Deberán acompañar toda la entrega para ampliar y ejemplificar los espacios interiores/exteriores y situaciones particulares de la propuesta, donde se muestren las diferentes intenciones espaciales. Como mínimo cuatro croquis de los sectores mas relevantes. EVALUACIÓN Manejo de información analizada por el curso Materialización de la propuesta Capacidad de definir, cuantitativa y cualitativamente la propuesta, en todos sus aspectos. Capacidad de comunicar literal y gráficamente con ideogramas los conceptos e ideas del hecho arquitectónico que se quiere producir. Grado de comprensión de la etapa de anteproyecto. Desarrollo de la propuesta de cada subsistema. 5 ARQ. JOSE R. ITURIAGA
