1. “Visualizador Interactivo en Web de la Conformación Partidista y
Familiar del Congreso Nacional”
Piero Antonio Divasto Martínez
Marta Barría Christian Sifaqui
Universidad de Valparaíso
Facultad de Ciencias
Departamento de Computación

2. Introducción
Anales de la
República

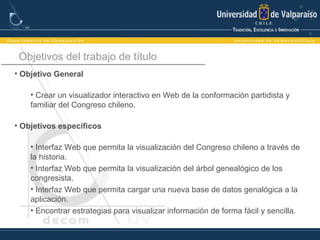

3. Objetivos del trabajo de título
• Objetivo General
• Crear un visualizador interactivo en Web de la conformación partidista y
familiar del Congreso chileno.
• Objetivos específicos
• Interfaz Web que permita la visualización del Congreso chileno a través de
la historia.
• Interfaz Web que permita la visualización del árbol genealógico de los
congresista.
• Interfaz Web que permita cargar una nueva base de datos genalógica a la
aplicación.
• Encontrar estrategias para visualizar información de forma fácil y sencilla.

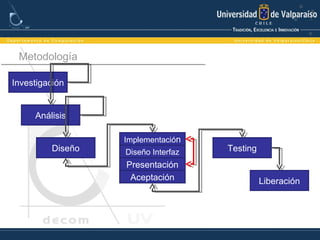

4. Metodología
Investigación
Análisis
Diseño
Implementación
Diseño Interfaz
Presentación
Aceptación
Testing
Liberación

5. Productos del trabajo de título

6. Implementación

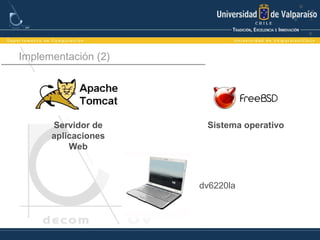

7. Implementación (2)
Servidor de
aplicaciones
Web
Sistema operativo
dv6220la

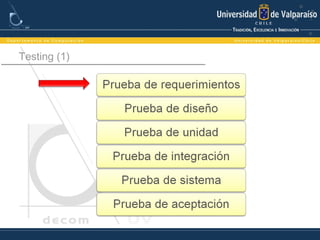

8. Testing (1)

9. Testing (2)
SI NO
91,15% 8,85%
Requerimientos funcionales M
1
M
2
M
3
M
4
M
5
M
6
M
7
El sistema debe mostrar la conformación del Senado
de una año determinado X X X
El sistema debe mostrar la conformación de la
Cámara de Diputados de un año determinado X X X X
El sistema debe tener una barra interactiva en la que
el usuario pueda elegir un año entre 1811 y 2010 X X X
El usuario puede elegir un congresista en particular y
el sistema debe desplegar su árbol genealógico X X X X
El usuario puede interactuar con el árbol genealógico
del congresista seleccionado X X X
Si se selecciona un congresista en el árbol
genealógico, el sistema deberá desplegar la
conformación del Senado o Cámara de Diputados,
según corresponda, del año en que el congresista
ejerció su cargo
X X X
El sistema debe permitir al administrador iniciar
sesión, modificar sus datos y cerrar sesión X X X
El sistema debe mostrar relaciones familiares que
puedan existir entre los integrantes de la Cámara de
Diputados o entre los integrantes del Senado, de un
año en particular
X X X
Módulo Componente Errores
Módulo Conexiones Conexión Base de datos NO
Módulo Conformación Buscar Conformación NO
Conexión Conformación NO
Módulo Árbol genealógico Armar árbol genealógico NO
Conexión Árbol NO
Módulo Barra de años Buscar información NO
Módulo Administración Autentificar administrador NO
Conexión administrador NO
Módulo Administración base de
datos genealógica
Agregar base de datos NO
Conexión BD NO
Módulo Interfaz de usuario Interfaz Barra NO
Interfaz Conformación NO
Interfaz Árbol NO
Interfaz Administrador NO
•Un poco engorrosa.
•Poco entendimiento relaciones
familiares.
•Mejoró el diseño.
Rendimiento Correctitud Diseño Usabilidad
6,24 6,29 3,64 5,05

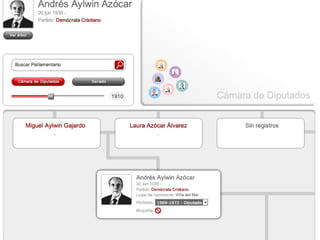

11. Proceso de diseño

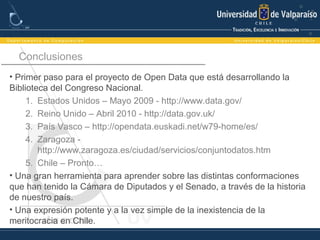

16. Conclusiones
• Primer paso para el proyecto de Open Data que está desarrollando la
Biblioteca del Congreso Nacional.
1. Estados Unidos – Mayo 2009 - http://www.data.gov/
2. Reino Unido – Abril 2010 - http://data.gov.uk/
3. País Vasco – http://opendata.euskadi.net/w79-home/es/
4. Zaragoza -
http://www.zaragoza.es/ciudad/servicios/conjuntodatos.htm
5. Chile – Pronto…
• Una gran herramienta para aprender sobre las distintas conformaciones
que han tenido la Cámara de Diputados y el Senado, a través de la historia
de nuestro país.
• Una expresión potente y a la vez simple de la inexistencia de la
meritocracia en Chile.

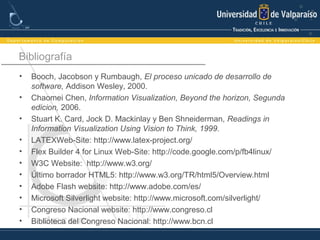

17. Bibliografía
• Booch, Jacobson y Rumbaugh, El proceso unicado de desarrollo de
software, Addison Wesley, 2000.
• Chaomei Chen, Information Visualization, Beyond the horizon, Segunda
edicion, 2006.
• Stuart K. Card, Jock D. Mackinlay y Ben Shneiderman, Readings in
Information Visualization Using Vision to Think, 1999.
• LATEXWeb-Site: http://www.latex-project.org/
• Flex Builder 4 for Linux Web-Site: http://code.google.com/p/fb4linux/
• W3C Website: http://www.w3.org/
• Último borrador HTML5: http://www.w3.org/TR/html5/Overview.html
• Adobe Flash website: http://www.adobe.com/es/
• Microsoft Silverlight website: http://www.microsoft.com/silverlight/
• Congreso Nacional website: http://www.congreso.cl
• Biblioteca del Congreso Nacional: http://www.bcn.cl

18. Consultas
“Visualizador Interactivo en Web de la Conformación Partidista y Familiar del
Congreso Nacional”
Universidad de Valparaíso
Facultad de ciencias
Departamento de Computación
Piero Antonio Divasto Martínez
Marta Barría Christian Sifaqui
