SISTEMA OSI
El modelo específica el protocolo que debe usarse en cada capa, y suele hablarse de
modelo de referencia ya que se usa como una gran herramienta para la enseñanza de
comunicación de redes
Es el modelo de red descriptivo,
que fue creado en el año 1980
por la organización internacional
de normalización ISO (una
federación global de
organizaciones que representa
aproximadamente a 130 países)
Es una normativa formada por
siete capas que define las
diferentes fases por las que
deben pasar los datos para
viajar de un dispositivo a otro
sobre una red de
comunicaciones.

Se trata de una normativa
estandarizada útil debido
a la existencia de muchas
tecnologías, fabricantes y
compañías dentro del
mundo de las
comunicaciones
se tuvo que crear un método
para que todos pudieran
entenderse de algún modo,
incluso cuando las tecnologías
no coincidieran. De este modo,
no importa la localización
geográfica o el lenguaje
utilizado
ESTE MODELO ESTA DIVIDIDO EN 7 CAPAS O NIVELES
 Nivel de aplicación: capa de aplicación
 Nivel de presentación: capa de presentación
 Nivel de sesión: capa de sesión
 Nivel de transporte: capa de transporte
 Nivel de red: capa de red
 Nivel de enlace de datos: capa de enlace de datos
 Nivel físico: capa física

CAPA FISICA
La capa física, la más baja del modelo OSI, se
encarga de la transmisión y recepción de una
secuencia no estructurada de bits sin
procesar a través de un medio físico. Describe
las interfaces eléctrica/óptica, mecánica y
funcional al medio físico, y lleva las señales
hacia el resto de capas superiores.
PROPORCIONA:
 Codificación de datos:
modifica el modelo de señal digital
sencillo (1 y 0) que utiliza el equipo
para acomodar mejor las
características del medio físico y para
ayudar a la sincronización entre bits y
trama.
 Anexo al medio físico, con
capacidad para varias
posibilidades en el medio.
 Técnica de la transmisión:
determina si se van a transmitir los
bits codificados por señalización de
banda base (digital) o de banda
ancha (analógica).
 Transmisión de medio físico:
transmite bits como señales
eléctricas u ópticas adecuadas para
el medio físico

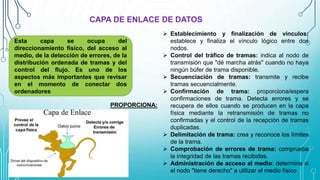

CAPA DE ENLACE DE DATOS
Esta capa se ocupa del
direccionamiento físico, del acceso al
medio, de la detección de errores, de la
distribución ordenada de tramas y del
control del flujo. Es uno de los
aspectos más importantes que revisar
en el momento de conectar dos
ordenadores
 Establecimiento y finalización de vínculos:
establece y finaliza el vínculo lógico entre dos
nodos.
 Control del tráfico de tramas: indica al nodo de
transmisión que "dé marcha atrás" cuando no haya
ningún búfer de trama disponible.
 Secuenciación de tramas: transmite y recibe
tramas secuencialmente.
 Confirmación de trama: proporciona/espera
confirmaciones de trama. Detecta errores y se
recupera de ellos cuando se producen en la capa
física mediante la retransmisión de tramas no
confirmadas y el control de la recepción de tramas
duplicadas.
 Delimitación de trama: crea y reconoce los límites
de la trama.
 Comprobación de errores de trama: comprueba
la integridad de las tramas recibidas.
 Administración de acceso al medio: determina si
el nodo "tiene derecho" a utilizar el medio físico
PROPORCIONA:

CAPA DE RED
 Control de tráfico de su red.
 Fragmentación de trama: si
determina que el tamaño de la
unidad de transmisión máxima
(MTU) que sigue en el enrutador
es inferior al tamaño de la trama,
un enrutador puede fragmentar
una trama para la transmisión y
volver a ensamblarla en la
estación de destino.
PROPORCIONA:
Se encarga de identificar el enrutamiento existente
entre una o más redes. Las unidades de
información se denominan paquetes, y se pueden
clasificar en protocolos enrutables y protocolos de
enrutamiento. Enrutables: viajan con los paquetes
(IP, IPX, APPLETALK)
Enrutamiento: permiten seleccionar las rutas (RIP,
IGRP, EIGRP, OSPF, BGP)
El objetivo de la capa de red es hacer que los datos lleguen
desde el origen al destino, aún cuando ambos no estén
conectados directamente. Los dispositivos que facilitan tal tarea
se denominan encaminadores o enrutadores, aunque es más
frecuente encontrarlo con el nombre en inglés routers.

CAPA DE TRANSPORTE
Capa encargada de efectuar el transporte
de los datos de la máquina origen a la de
destino, independizándolo del tipo de red
física que esté utilizando. garantiza que
los mensajes se entregan sin errores, en
secuencia y sin pérdidas o duplicaciones.
 Segmentación de mensajes.
 Confirmación de mensaje.
 Control del tráfico de mensajes.
 Multiplexación de sesión: multiplexa
varias secuencias de mensajes, o
sesiones, en un vínculo lógico y
realiza un seguimiento de qué
mensajes pertenecen a qué sesiones.
PROPORCIONA:

CAPA DE SESION
Esta capa es la que se encarga de mantener y controlar el enlace establecido entre
dos computadores que están transmitiendo datos de cualquier índole.
Proporciona:
 Establecimiento, mantenimiento y
finalización de sesiones: permite que dos
procesos de aplicación en diferentes
equipos establezcan, utilicen y finalicen una
conexión, que se denomina sesión.
 Soporte de sesión: realiza las funciones que
permiten a estos procesos comunicarse a
través de una red, ejecutando la seguridad,
el reconocimiento de nombres, el registro,
etc.

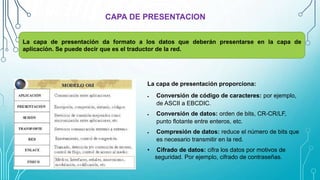

CAPA DE PRESENTACION
La capa de presentación da formato a los datos que deberán presentarse en la capa de
aplicación. Se puede decir que es el traductor de la red.
La capa de presentación proporciona:
 Conversión de código de caracteres: por ejemplo,
de ASCII a EBCDIC.
 Conversión de datos: orden de bits, CR-CR/LF,
punto flotante entre enteros, etc.
 Compresión de datos: reduce el número de bits que
es necesario transmitir en la red.
• Cifrado de datos: cifra los datos por motivos de
seguridad. Por ejemplo, cifrado de contraseñas.

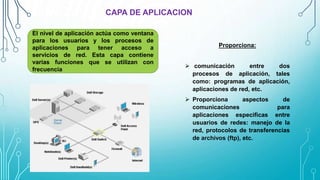

CAPA DE APLICACION
El nivel de aplicación actúa como ventana
para los usuarios y los procesos de
aplicaciones para tener acceso a
servicios de red. Esta capa contiene
varias funciones que se utilizan con
frecuencia
Proporciona:
 comunicación entre dos
procesos de aplicación, tales
como: programas de aplicación,
aplicaciones de red, etc.
 Proporciona aspectos de
comunicaciones para
aplicaciones especificas entre
usuarios de redes: manejo de la
red, protocolos de transferencias
de archivos (ftp), etc.

COMPONENTES Y DISPOSITIVOS USADOS DENTRO
UNA RED
• NIC PCI también conocida como placa de
red, adaptador de red o adaptador LAN,
este cumple la función de conectar nuestros
ordenadores a la red creando un vinculo de
comunicación
Un servidos es un equipo el cual forma parte de una red y
provee servicios a otras computadoras denominadas
clientes. Algunos servicios que ofrecen habitualmente son
los servicios de archivos, que permiten a los usuarios
almacenar y acceder a los archivos de una computadora y
los servicios de aplicaciones, que realizan tareas en
beneficio directo del usuario final

COMPONENTES Y DISPOSITIVOS USADOS
DENTRO UNA RED•

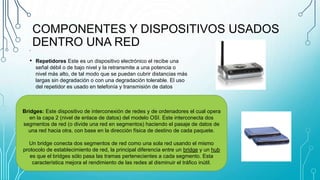

• Repetidores Este es un dispositivo electrónico el recibe una
señal débil o de bajo nivel y la retransmite a una potencia o
nivel más alto, de tal modo que se puedan cubrir distancias más
largas sin degradación o con una degradación tolerable. El uso
del repetidor es usado en telefonía y transmisión de datos
Bridges: Este dispositivo de interconexión de redes y de ordenadores el cual opera
en la capa 2 (nivel de enlace de datos) del modelo OSI. Este interconecta dos
segmentos de red (o divide una red en segmentos) haciendo el pasaje de datos de
una red hacia otra, con base en la dirección física de destino de cada paquete.
Un bridge conecta dos segmentos de red como una sola red usando el mismo
protocolo de establecimiento de red, la principal diferencia entre un bridge y un hub
es que el bridges sólo pasa las tramas pertenecientes a cada segmento. Esta
característica mejora el rendimiento de las redes al disminuir el tráfico inútil.

DENTRO UNA RED•
Hubs : es un dispositivo que permite centralizar el cableado de una red y poder
ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta
señal emitiéndola por sus diferentes puertos.
Funciona repitiendo cada paquete de datos en cada uno de los puertos con los
que cuenta, excepto en el que ha recibido el paquete, de forma que todos los
puntos tienen acceso a los datos. También se encarga de enviar una señal de
choque a todos los puertos si detecta una colisión, son la base para las redes
de topología tipo estrella
Switch : Es un dispositivo digital de lógica de interconexión de
redes de computadores que opera en la capa 2 (nivel de enlace
de datos) del modelo OSI. Su función es interconectar dos o más
segmentos de red, de manera similar a los puentes (bridges),
pasando datos de un segmento a otro de acuerdo con la dirección
MAC de destino de las tramas en la red

DENTRO UNA RED

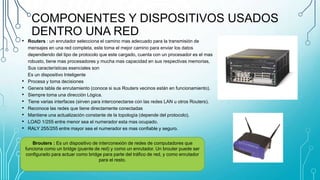

• Routers : un enrutador selecciona el camino mas adecuado para la transmisión de
mensajes en una red completa, este toma el mejor camino para enviar los datos
dependiendo del tipo de protocolo que este cargado, cuenta con un procesador es el mas
robusto, tiene mas procesadores y mucha mas capacidad en sus respectivas memorias,
Sus características esenciales son
Es un dispositivo Inteligente
• Procesa y toma decisiones
• Genera tabla de enrutamiento (conoce si sus Routers vecinos están en funcionamiento).
• Siempre toma una dirección Lógica.
• Tiene varias interfaces (sirven para interconectarse con las redes LAN u otros Routers).
• Reconoce las redes que tiene directamente conectadas
• Mantiene una actualización constante de la topología (depende del protocolo).
• LOAD 1/255 entre menor sea el numerador esta mas ocupado.
• RALY 255/255 entre mayor sea el numerador es mas confiable y seguro.
Brouters : Es un dispositivo de interconexión de redes de computadores que
funciona como un bridge (puente de red) y como un enrutador. Un brouter puede ser
configurado para actuar como bridge para parte del tráfico de red, y como enrutador
para el resto.

DENTRO UNA RED
Firewall : Es un elemento de seguridad que filtra el tráfico de red
que a él llega, con un cortafuegos se puede aislar un
ordenador de todos los otros ordenadores de la red excepto de
uno o varios que son los que nos interesa que puedan
comunicarse con él.
Software :En el software de red se incluyen programas
relacionados con la interconexión de equipos informáticos, es
decir, programas necesarios para que las redes de
computadoras funcionen. Entre otras cosas, los programas de
red hacen posible la comunicación entre las computadoras,
permiten compartir recursos (software y hardware) y ayudan a
controlar la seguridad de dichos recursos

DENTRO UNA RED
Cableado: los diferentes tipos de cableado para una red son : par trenzado, cable
coaxial y fibra óptica, además se pueden realizar conexiones a través de radio o
microondas, dependiendo el tipo de red y los requerimientos de la misma, velocidad y
longitud se debe considerar el tipo de cable a utilizar
Par Trenzado UTP o TDI :
Consiste en dos hilos de cobre
trenzado, aislados de forma
independiente y trenzados entre
sí. El par está cubierto por una
capa aislante, se utiliza para
cableado de interiores
Cable Coaxial: Se compone de un hilo
conductor de cobre envuelto por una malla
trenzada plana que hace las funciones de
tierra. entre el hilo conductor y la malla hay
una capa gruesa de material aislante, y
todo el conjunto está protegido por una
cobertura externa, está disponible en dos
espesores: grueso y fino.
Conexión fibra óptica : Esta
conexión es cara, permite
transmitir la información a
gran velocidad e impide la
intervención de las líneas,
como la señal es transmitida
a través de luz, existen muy
pocas posibilidades de
interferencias eléctrica o
emisión de señal, el cable
consta de dos núcleos
ópticos, uno interno y otro
externo, que refractan la luz
de forma distinta. La fibra
está encapsulada en un
cable protector

Presentacion jefer modelo osi

Más contenido relacionado

La actualidad más candente

Similar a Presentacion jefer modelo osi

Presentacion jefer modelo osi
