El documento describe el modelo OSI (Open Systems Interconnection), que consta de 7 capas que definen las etapas por las que deben pasar los datos para viajar entre dispositivos a través de una red. Cada capa tiene protocolos asociados y realiza funciones específicas como la capa física (transmisión de señales), capa de enlace (transferencia de datos entre dos nodos), capa de red (enrutamiento entre redes), capa de transporte (transferencia fiable de datos), capa de sesión (gestión de conexiones), capa de present

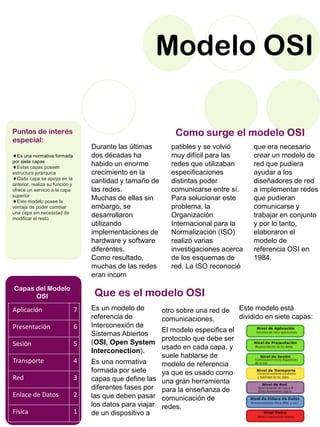

1. Modelo OSI
Capas – Protocolos que intervienen - Componentes de Red
Instituto Universitario de Tecnología
“Antonio José de Sucre”
Extensión Barquisimeto
Elaborado por: Yoselin Rodríguez
Asignatura: Electiva II. Manejo de Redes
Prof.: Yanmelia Crespo

2. que era necesario
crear un modelo de
red que pudiera
ayudar a los
diseñadores de red
a implementar redes
que pudieran
comunicarse y
trabajar en conjunto
y por lo tanto,
elaboraron el
modelo de
referencia OSI en
1984.
Durante las últimas
dos décadas ha
habido un enorme
crecimiento en la
cantidad y tamaño de
las redes.
Muchas de ellas sin
embargo, se
desarrollaron
utilizando
implementaciones de
hardware y software
diferentes.
Como resultado,
muchas de las redes
eran incom
patibles y se volvió
muy difícil para las
redes que utilizaban
especificaciones
distintas poder
comunicarse entre sí.
Para solucionar este
problema, la
Organización
Internacional para la
Normalización (ISO)
realizó varias
investigaciones acerca
de los esquemas de
red. La ISO reconoció
Que es el modelo OSI
Es un modelo de
referencia de
Interconexión de
Sistemas Abiertos
(OSI, Open System
Interconection).
Es una normativa
formada por siete
capas que define las
diferentes fases por
las que deben pasar
los datos para viajar
de un dispositivo a
otro sobre una red de
comunicaciones.
El modelo especifica el
protocolo que debe ser
usado en cada capa, y
suele hablarse de
modelo de referencia
ya que es usado como
una gran herramienta
para la enseñanza de
comunicación de
redes.
Este modelo está
dividido en siete capas:
Modelo OSI
Puntos de interés
especial:
Es una normativa formada
por siete capas
Estas capas poseen
estructura jerárquica
Cada capa se apoya en la
anterior, realiza su función y
ofrece un servicio a la capa
superior
Este modelo posee la
ventaja de poder cambiar
una capa sin necesidad de
modificar el resto
Capas del Modelo
OSI
Como surge el modelo OSI
Aplicación 7
Presentación 6
Sesión 5
Transporte 4
Red 3
Enlace de Datos 2
Física 1

3. Ventajas
Capas del Modelo OSI
Página 2
Modelo OSI
CAPA DE APLICACIÓN
Ofrece a las aplicaciones
(de usuario o no) la
posibilidad de acceder a
los servicios de las demás
capas y define los
protocolos que utilizan las
aplicaciones para
intercambiar datos, como
correo electrónico (POP y
SMTP), gestores de bases
de datos y servidor de
ficheros (FTP).
CAPA DE PRESENTACIÓN
El objetivo de la capa de
presentación es encargarse
de la representación de la
información, de manera
que aunque distintos
equipos puedan tener
diferentes
representaciones internas
de caracteres (ASCII,
Unicode, EBCDIC),
números (little-endian tipo
Intel, big-endian tipo
Motorola), sonido o
imágenes, los datos
lleguen de manera
reconocible.
Esta capa es la primera en
trabajar más el contenido
de la comunicación que en
cómo se establece la
misma. En ella se tratan
aspectos tales como la
semántica y la sintaxis de
los datos transmitidos, ya
que distintas
computadoras pueden
tener diferentes formas de
manejarlas.
CAPA DE SESIÓN
Esta capa establece,
gestiona y finaliza las
conexiones entre usuarios
(procesos o aplicaciones)
finales. Ofrece varios
servicios que son cruciales
para la comunicación.
servicio provisto por esta
capa es la capacidad de
asegurar que, dada una
sesión establecida entre
dos máquinas, la misma se
pueda efectuar para las
operaciones definidas de
principio a fin,
reanudándolas en caso de
interrupción. En muchos
casos, los servicios de la
capa de sesión son
parcialmente, o incluso,
totalmente prescindibles.
*Divide la comunicación
de red en partes más
pequeñas y sencillas.
*Normaliza los
componentes de red
para permitir el
desarrollo y el soporte
de los productos de
diferentes fabricantes.
*Permite que hardware y
software de red diferente
se comunique entre sí.
*Impide que los cambios
en una capa puedan
afectar las demás capas.
*Se simplifica el
aprendizaje por la
división de funciones.

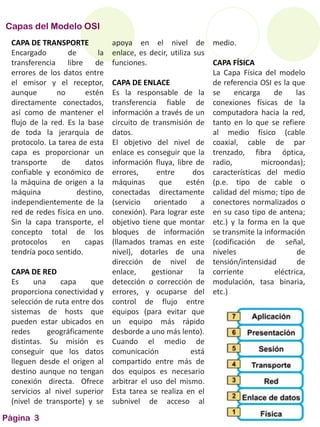

4. Capas del Modelo OSI
Página 3
CAPA DE TRANSPORTE
Encargado de la
transferencia libre de
errores de los datos entre
el emisor y el receptor,
aunque no estén
directamente conectados,
así como de mantener el
flujo de la red. Es la base
de toda la jerarquía de
protocolo. La tarea de esta
capa es proporcionar un
transporte de datos
confiable y económico de
la máquina de origen a la
máquina destino,
independientemente de la
red de redes física en uno.
Sin la capa transporte, el
concepto total de los
protocolos en capas
tendría poco sentido.
CAPA DE RED
Es una capa que
proporciona conectividad y
selección de ruta entre dos
sistemas de hosts que
pueden estar ubicados en
redes geográficamente
distintas. Su misión es
conseguir que los datos
lleguen desde el origen al
destino aunque no tengan
conexión directa. Ofrece
servicios al nivel superior
(nivel de transporte) y se
apoya en el nivel de
enlace, es decir, utiliza sus
funciones.
CAPA DE ENLACE
Es la responsable de la
transferencia fiable de
información a través de un
circuito de transmisión de
datos.
El objetivo del nivel de
enlace es conseguir que la
información fluya, libre de
errores, entre dos
máquinas que estén
conectadas directamente
(servicio orientado a
conexión). Para lograr este
objetivo tiene que montar
bloques de información
(llamados tramas en este
nivel), dotarles de una
dirección de nivel de
enlace, gestionar la
detección o corrección de
errores, y ocuparse del
control de flujo entre
equipos (para evitar que
un equipo más rápido
desborde a uno más lento).
Cuando el medio de
comunicación está
compartido entre más de
dos equipos es necesario
arbitrar el uso del mismo.
Esta tarea se realiza en el
subnivel de acceso al
medio.
CAPA FÍSICA
La Capa Física del modelo
de referencia OSI es la que
se encarga de las
conexiones físicas de la
computadora hacia la red,
tanto en lo que se refiere
al medio físico (cable
coaxial, cable de par
trenzado, fibra óptica,
radio, microondas);
características del medio
(p.e. tipo de cable o
calidad del mismo; tipo de
conectores normalizados o
en su caso tipo de antena;
etc.) y la forma en la que
se transmite la información
(codificación de señal,
niveles de
tensión/intensidad de
corriente eléctrica,
modulación, tasa binaria,
etc.)

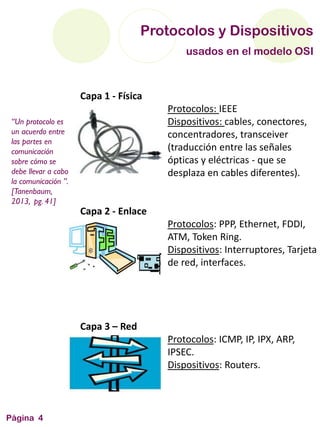

5. “Un protocolo es
un acuerdo entre
las partes en
comunicación
sobre cómo se
debe llevar a cabo
la comunicación ”.
[Tanenbaum,
2013, pg. 41]
Protocolos y Dispositivos
usados en el modelo OSI
Capa 1 - Física
Protocolos: IEEE
Dispositivos: cables, conectores,
concentradores, transceiver
(traducción entre las señales
ópticas y eléctricas - que se
desplaza en cables diferentes).
Capa 2 - Enlace
Protocolos: PPP, Ethernet, FDDI,
ATM, Token Ring.
Dispositivos: Interruptores, Tarjeta
de red, interfaces.
Capa 3 – Red
Protocolos: ICMP, IP, IPX, ARP,
IPSEC.
Dispositivos: Routers.
Página 4

6. Capa 4 – Transporte
Protocolos: TCP, UDP, SPX.
Dispositivos: Routers.
Capa 5 – Sesión
Protocolos: SQL, RPC, NetBIOS, FTP.
Capa 6 – Presentación
Protocolos: SSL, TLS.
Dispositivos: Gateways (protocolos
de traducción entre diferentes
redes).
Capa 7 – Aplicación
Protocolos: SMTP, Telnet, FTP, HTTP,
DNS, SSH.
Protocolos y Dispositivos
usados en el modelo OSI
Página 5

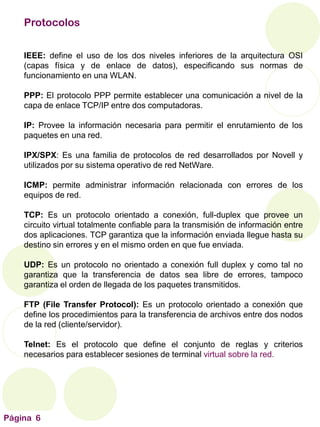

7. Página 6
Protocolos
IEEE: define el uso de los dos niveles inferiores de la arquitectura OSI
(capas física y de enlace de datos), especificando sus normas de
funcionamiento en una WLAN.
PPP: El protocolo PPP permite establecer una comunicación a nivel de la
capa de enlace TCP/IP entre dos computadoras.
IP: Provee la información necesaria para permitir el enrutamiento de los
paquetes en una red.
IPX/SPX: Es una familia de protocolos de red desarrollados por Novell y
utilizados por su sistema operativo de red NetWare.
ICMP: permite administrar información relacionada con errores de los
equipos de red.
TCP: Es un protocolo orientado a conexión, full-duplex que provee un
circuito virtual totalmente confiable para la transmisión de información entre
dos aplicaciones. TCP garantiza que la información enviada llegue hasta su
destino sin errores y en el mismo orden en que fue enviada.
UDP: Es un protocolo no orientado a conexión full duplex y como tal no
garantiza que la transferencia de datos sea libre de errores, tampoco
garantiza el orden de llegada de los paquetes transmitidos.
FTP (File Transfer Protocol): Es un protocolo orientado a conexión que
define los procedimientos para la transferencia de archivos entre dos nodos
de la red (cliente/servidor).
Telnet: Es el protocolo que define el conjunto de reglas y criterios
necesarios para establecer sesiones de terminal virtual sobre la red.

8. Dispositivos
Conectores: Son aquellos elementos que nos hacen posible la unión
entre determinado tipo de cable que transporta una señal y un equipo o
accesorio que la envía o recibe.
Concentradores: Son repetidores multipuertos. También conocidos como
hubs. Es el componente principal en una topología en estrella, pueden ser
pasivos y activos. Opera en la capa 1 del Modelo OSI.
Transceiver: Dispositivos encargados de colocar/recibir las señales en/de
el medio de comunicación. Es la conjunción de Transmisor-Receptor
(TRANSceiver-reCEIVER).Pueden ser internos o externos.
Gateways : Une dos redes totalmente diferentes. Permite unir redes con
diferentes: Protocolos de comunicación, Estructuras de formato de datos,
Lenguajes, Arquitectura. Toma los datos de un entorno, los separa de su
protocolo y los re-empaqueta en el otro protocolo. Funciona desde la capa
1 hasta la capa 7 del Modelo OSI.
Interruptores (switch): es un dispositivo de interconexión de redes
informáticas.
Tarjeta de red: es un periférico que permite la comunicación con aparatos
conectados entre sí y también permite compartir recursos entre dos o más
computadoras.
Interfaces: permiten a cualquier servidor que ejecute el servicio
Enrutamiento y acceso remoto comunicarse con otros equipos a través de
redes privadas o públicas.
Routers: También se les conoce como ruteadores o encaminadores.
Forma dominios de broadcast y de colisiones totalmente independientes.
Es dependiente del protocolo de comunicaciones. Se usa para conectar
redes locales y remotas.
Página 7

9. Brown Todd (1995). REDES PARA TODOS. México. Editorial
Prentice Hall.
Tanenbaum, Andrew S. (2003). Redes de computadoras. México.
PEARSON EDUCACIÓN
Gerónimo, Arturo. Modelo OSI .[en línea] Disponible en:
http://www.monografias.com/trabajos13/modosi/modosi.shtml
Moreno, William. Modelo OSI. .[en línea] Disponible en:
http://www.ie.itcr.ac.cr/marin/mpc/redes/Modelo_osi_tcp_ip(oficial).pd
f
Tolosa, Gabriel. Protocolos y Modelo OSI. [en línea] Disponible en:
http://www.tyr.unlu.edu.ar/TYR-publica/02-Protocolos-y-OSI.pdf
Referencias Bibliográficas
Yoselin Rodríguez
http://es.slideshare.net/yoselin-r
