Este documento propone la construcción de un centro educativo en La Playa, Parroquia Gerónimo Maldonado, Municipio Rivas Dávila, Estado Mérida. Presenta el diagnóstico de la problemática de falta de centros educativos en el área, los objetivos y alcances del proyecto, cálculos estructurales preliminares para el diseño, y un análisis de factibilidad de la construcción.

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA DEFENSA
UNIVERSIDAD NACIONAL EXPERIMENTAL
POLITÉCNICA DE LA FUERZA ARMADA BOLIVARIANA
NUCLEO MERIDA EXTENSION TOVAR
TOVAR ESTADO MERIDA
CONSTRUCCIÓN DE UN CENTRO EDUCATIVO EN LA PLAYA PARROQUIA
GERÓNIMO MALDONADO MUNICIPIO RIVAS DÁVILA ESTADO MÉRIDA.
Tovar, Febrero del 2012.

2. REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA DEFENSA
UNIVERSIDAD NACIONAL EXPERIMENTAL
POLITÉCNICA DE LA FUERZA ARMADA BOLIVARIANA
NUCLEO MERIDA EXTENSION TOVAR
TOVAR ESTADO MERIDA
CONSTRUCCIÓN DE UN CENTRO EDUCATIVO EN LA PLAYA PARROQUIA
GERÓNIMO MALDONADO MUNICIPIO RIVAS DÁVILA ESTADO MÉRIDA.
AUTORES:
BRICEÑO WILLIAN
HERNANDEZ TATIANA
MOLINA LUIS
MURILLO DANIEL
ROJAS RAFAHEL
SANTIAGO JACKSON
VIVAS YULY
CARRERA: ING. CIVIL
SECCION: 801N
Tovar, Febrero del 2012.

3. PLANTEAMIENTO DEL PROBLEMA
EL SISTEMA EDUCATIVO TIENE QUE
ENFRENTARSE CON UNA REALIDAD QUE
RECLAMA UNA ACTUACION RAPIDA.

4. Objetivos de la Investigación
Objetivo General:
Proponer la Construcción de un centro educativo en La Playa Parroquia
Gerónimo Maldonado Municipio Rivas Dávila
Objetivos Específicos:
•Diagnosticar la problemática existente en La Playa Parroquia Gerónimo
Maldonado Municipio Rivas Dávila en cuanto a la necesidad de construir un
centro educativo.
•Conocer las normativas que rigen la construcción de las Instituciones de
Educación Media y Diversificada según FEDE Y COVENIN.
•Diseñar un centro educativo con materiales que se encuentren en la zona de
La Playa Parroquia Gerónimo Maldonado Del Municipio Rivas Dávila.
•Analizar la factibilidad de la construcción de un centro educativo. En la
comunidad de La Playa Parroquia Gerónimo Maldonado Del Municipio Rivas
Dávila.

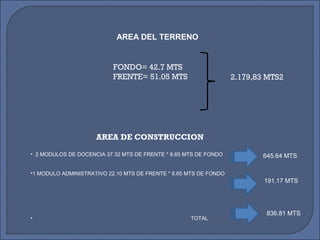

5. AREA DEL TERRENO
FONDO= 42.7 MTS
FRENTE= 51.05 MTS 2.179,83 MTS2
AREA DE CONSTRUCCION
• 2 MODULOS DE DOCENCIA 37.32 MTS DE FRENTE * 8.65 MTS DE FONDO
•1 MODULO ADMINISTRATIVO 22.10 MTS DE FRENTE * 8.65 MTS DE FONDO
• TOTAL
645.64 MTS
191.17 MTS
836.81 MTS

6. CALCULOS ESTRUCTURALES
TODA EDIFICACIÓN Y CADA UNA DE SUS PARTES DEBEN TENER
LA RESISTENCIA, RIGIDEZ Y ESTABILIDAD NECESARIA PARA
COMPORTARSE SATISFACTORIAMENTE
ANALISIS DE CARGA DEL NIVEL 1 MODULO DE
DOCENCIA

7. 1- ANALISIS PARA LAS CORREAS DE LA CUBIERTA DE TECHO
Cargas Permanentes o
muertas
Peso en Kg/m2
Teja Criolla con mortero 100
Manto de e= 3mm 4
Machihembrado (pardillo) 6.7
Farquillas ( saqui-saqui) 1.152
111.852
•Peso de los materiales de construcción………….. 111.852 kg/m2
Peso propio del perfil 100*40 …………… 4.69 kg/m
116.54 kg/m2
Mayoracion de las cargas: según las normas COVENIN
11..44**CCPP++11..77 CCVV
Entonces se tiene:
1.4* (116.54 kg/m2)+1.7* (50 kg/m2)= 248.156 kg/m2
Para el cálculo de las correas de techo se escogerá una área tributaria de 0.59 mts por
cada correa
248.156 kg/m2*0.59m= 146.41 kg.mts

8. SI TRABAJAMOS A TRAVES DEL METODO DE CROSS EN VIGAS SIMPLES
TENEMOS
146.41 kg. Mts
L= 3.63 mts
Mmax
APLICANDO LA FORMULA DE MMmmaaxx== WW**LL22 // 88

9. Si se realiza una comparación con la siguiente tabla se observa:
que quiere decir que el Sx de la tabla es > Snec
Por lo tanto el perfil escogido 100*40 chequea para el diseño.

10. Fuerza Actuante: una vez realizado el diagrama de Fuerza Cortante a través del
Método de Cross se verifica si la fuerza actuante es menor que la fuerza admisible
a través de la siguiente fórmula:
Factu: 15* Vmax/ áárreeaa ddeell ppeerrffiill
FFaaddmmii== 00..44 FFyy
F admi= 0.4*3515,0= 1406 lo que quiere decir que la Fadmi>Factu por lo tanto el
diseño chequea.

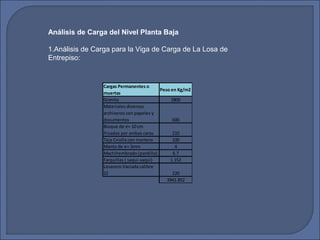

11. Análisis de Carga del Nivel Planta Baja
1.Análisis de Carga para la Viga de Carga de La Losa de
Entrepiso:
Cargas Permanentes o
muertas
Peso en Kg/m2
Granito 2800
Materiales diversos
archiveros con papeles y
documentos 600
Bloque de e= 10 cm
frisados por ambas caras 210
Teja Criolla con mortero 100
Manto de e= 3mm 4
Machihembrado (pardillo) 6.7
Farquillas ( saqui-saqui) 1.152
Losacero Vaciada calibre
22 220
3941.852

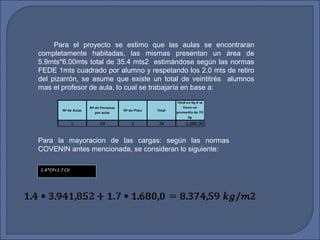

12. Para el proyecto se estimo que las aulas se encontraran
completamente habitadas, las mismas presentan un área de
5.9mts*6.00mts total de 35.4 mts2 estimándose según las normas
FEDE 1mts cuadrado por alumno y respetando los 2.0 mts de retiro
del pizarrón, se asume que existe un total de veintitrés alumnos
mas el profesor de aula, lo cual se trabajaría en base a:
Nº de Aulas
Nº de Personas
por aulas
Nº de Pisos Total
Total en Kg si se
tiene un
promedio de 70
kg
1 24 1 24 1,680.00
Para la mayoracion de las cargas: según las normas
COVENIN antes mencionada, se consideran lo siguiente:
11..44**CCPP++11..77 CCVV

13. MMmmaaxx== WW**LL22 // 88
*100 =

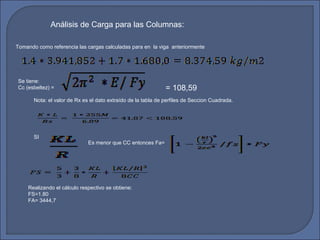

14. Análisis de Carga para las Columnas:
Tomando como referencia las cargas calculadas para en la viga anteriormente
Se tiene:
Cc (esbeltez) =
Nota: el valor de Rx es el dato extraído de la tabla de perfiles de Seccion Cuadrada.
SI
Es menor que CC entonces Fa=
Realizando el cálculo respectivo se obtiene:
FS=1.80
FA= 3444,7
= 108,59

15. Total FD= 319.64 Como es menor que FA el perfil 155*155 cumple con
la condición
Verificando por tabla se obtiene:
