El documento proporciona información sobre el sistema de intercomunicación VS-900 de TOA. Resume sus principales características como comunicación simple y segura, capacidad de integración con otros sistemas, y subestaciones robustas. También describe sus funciones como marcado automático, grupos de llamadas, transferencia de llamadas, y monitoreo. Finalmente, ofrece consejos para la venta centrados en su operación sencilla y capacidad de expansión.

1. Sistema de Intercomunicación TOA VS-900 Ver.1.23

2. Intercomunicación TOA VS-900 Contenido Introducción Características Funciones Equipamiento Programación Demostración Cableado Aplicaciones Tips de venta, etc.

3. Introducción 1. Opciones de mercado 2. Intercomunicación de Seguridad 3. Requerimientos

4. Intercomunicación TOA VS-900 1. Seguridad Corporativa Edificios de Oficinas, Centros Comerciales, Aeropuertos 2. Centros de Rehadaptación Social 3. Instituciones Educativas 4. Aplicaciones Industriales Fabricas, Minas, Bases Militares 5. Instituciones Médicas Hospitales, Casas de Retiro 6. Reforzamiento Sonoro 7. Aplicaciones Residenciales Opciones de mercado

5. Intercomunicación TOA VS-900 1. El mercado de Seguridad es muy amplio y esta tendiendo a crecer. ¿ Por qué TOA diseño el VS-900 ? 2. Para cuestiones de Seguridad es indispensable tanto el monitoreo de audio como del video. 3. TOA tiene más de 30 años de experiencia en el desarrollo de Sistemas de Intercomunicación.

6. Intercomunicación TOA VS-900 EX-2000 EX-6000 IC-100 Aplicaciones Industriales Intercomunicación Institucional

7. Intercomunicación TOA VS-900 VS-900 Intercomunicación de Seguridad

8. Intercomunicación TOA VS-900 Seguridad Corporativa Centros de Rehadaptación Aplicaciones Industriales Instituciones Educativas Instituciones Médicas Mercados a los cuales esta dirigido

9. Intercomunicación de Seguridad… , ¿ qué es ? Intercomunicación de Seguridad

10. Propósitos Intercomunicación de Seguridad Solicitar ayuda Solicitar autorizaciones

11. ¿ Para quién ? Intercomunicación de Seguridad

12. Intercomunicación de Seguridad Comunicación entre Usuarios varios y Personal específico Visitas, Pasajeros, Clientes, Empleados Guardias, Operarios, Recepcionista

13. ¿ Qué requerimos de un Sistema de Intercomunicación de Seguridad ? Intercomunicación de Seguridad

14. Intercomunicación de Seguridad 1. Su operación debe ser sencilla.

15. Intercomunicación de Seguridad Deben ser Estaciones simples y de fácil manejo

16. Intercomunicación de Seguridad Subestaciones tipo manos libres para comunicación hacia/desde Estaciones con auricular

17. Intercomunicación de Seguridad Altavoz/Microfono Botón de llamada Subestaciones

18. Intercomunicación de Seguridad Altavoz Teclado Estación Maestra Pantalla Auricular

19. Intercomunicación de Seguridad Comunicación Simple & Segura Llamadas (Subestación – Estación Maestra)

20. Intercomunicación de Seguridad Comunicación Simple & Segura Comunicación (Subestación – Estación Maestra)

21. Comunicación Simple & Segura Communication en dos vías (Estación Maestra – Estación Maestra) Intercomunicación de Seguridad

22. Intercomunicación de Seguridad Comunicación Simple & Segura Communication en una vía (Estación Maestra – Estación Maestra)

23. Intercomunicación de Seguridad 1. Su operación debe ser sencilla. 2. La comunicación debe ser adecuada.

24. Intercomunicación de Seguridad Prioridad de llamadas Conferencia en Emergencia 2. Llamadas de Emergencia desde Subestaciones 3. Llamadas del Exterior 4. Llamadas normales desde Subestaciones 5. Llamadas desde Estaciones Maestras o Teléfonos

25. Intercomunicación de Seguridad Transferencia de llamadas

26. Conferencia en Emergencia Intercomunicación de Seguridad

27. Intercomunicación de Seguridad 1. Su operación debe ser sencilla. 2. La comunicación debe ser adecuada. 3. Tendrá capacidad de integrarse a otros sistemas de Seguridad.

28. Intercomunicación de Seguridad Videovigilancia Control de Acceso Sistemas de Voceo Telefonía Integración del Sistema con

29. Intercomunicación de Seguridad Sistema de Control de Acceso Sistema de Videovigilancia VS-900 Sistema de Telefonía Sistema de Voceo

30. Intercomunicación de Seguridad Video = Seguridad COMPLETA + Audio

31. Intercomunicación de Seguridad ¿ Qué más ?

32. Intercomunicación de Seguridad Secuencias de Comunicación Grabación de conversaciones Mantenimiento remoto vía modem Monitoreo del Sistema y Mantenimiento

33. Intercomunicación de Seguridad Lluvia Polvo Humedad Gas Desmontaje Vandalismo Subestaciones robustas a prueba de

34. Intercomunicación de Seguridad Subestaciones a prueba de agua y vandalismo

35. Resumen de características 1. Comunicación Simple & Segura - Operación sencilla - Prioridades y Transferencia de llamadas 2. Capacidad de Integración con otros Sistemas 3. Monitoreo y Mantenimiento - Grabación de Datos y Audio - Mantenimiento Remoto 4. Subestaciones Robustas

36. Características del VS-900 Diseño, Programación y Operación amigable - Conmutador con tecnología de procesamiento digital - Arquitectura Expandible 4 estaciones maestras / 64 sub-estaciones 64 estaciones maestras / 1024 sub-estaciones Diseñado específicamente para Seguridad Capacidad de Integración con - Videovigilancia - Control de Acceso - Sistemas de voceo - Telefonía Convenientes functiones enfocadas a Seguridad

37. Características del VS-900 Diseñado especifícamente para Seguridad Amplia gama de estaciones - Estación Maestra TOA; MS-900 - Subestaciones TOA; RS-150/160/170/180 - Telefonos unilínea con identificador de llamadas - Estaciones de diseño especial con DI-900/DI-910 Administración remota del Sistema - Programación y Mantenimiento remoto Reporte de eventos de Audio y Datos

38. Funciones del VS-900 Convenientes funciones básicas Auto marcado/Remarcado, Grupo de llamada, Respuesta selectiva Transferencia de llamadas Prioridad (Emergencia/Normal) Determinación de duración de llamadas

39. Auto-marcado / Remarcado

40. Grupo de llamada

41. Respuesta selectiva

42. Transferencia de llamadas

43. Funciones del VS-900 Convenientes funciones básicas Auto marcado/Remarcado, Grupo de llamada, Respuesta selectiva Transferencia de llamadas Prioridad (Emergencia/Normal) Determinación de duración de llamadas Funciones relacionadas con líneas externas

44. Llamadas al Exterior

45. Recepción de llamadas

46. Línea de acceso directo

47. Funciones del VS-900 Transferencia de llamadas Desvio manual Por intervalo de tiempo En caso de no haber respuesta En caso de ocupado A través de líneas externas Convenientes funciones básicas Auto marcado/Remarcado, Grupo de llamada, Respuesta selectiva Transferencia de llamadas Prioridad (Emergencia/Normal) Determinación de duración de llamadas Funciones relacionadas con líneas externas

48. Desvio manual

49. Por intervalo de tiempo

50. En caso de no haber respuesta

51. En caso de ocupado

52. A través de líneas externas

53. Funciones del VS-900 Recorrido de monitoreo

54. Recorrido de monitoreo

55. Funciones del VS-900 Recorrido de monitoreo Conferencia Normal y de Emergencia

56. Conferencia Normal Tripartita

57. Conferencia de Emergencia

58. Funciones del VS-900 Voceo - Por zonas - General - De emergencia general - Distribución de audio externo Recorrido de monitoreo Conferencia Normal y de Emergencia

59. Voceo por zonas

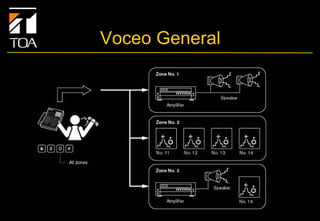

60. Voceo General

61. Voceo de Emergencia General

62. Distribución de Audio externo

63. Funciones del VS-900 Voceo - Por zonas - General - De emergencia general - Distribución de audio externo Recorrido de monitoreo Conferencia Normal y de Emergencia Grabación de Audio y Datos

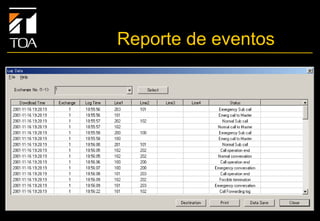

64. Reporte de eventos

65. Componentes del VS-900

66. Conmutador Gabinete principal VS-900MF

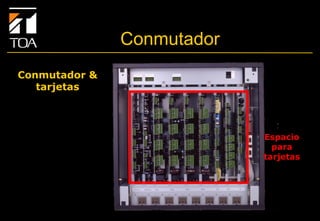

67. Conmutador & tarjetas Espacio para tarjetas Conmutador

68. Tarjetas disponibles Conmutador

69. VS-900MS ó VS-900AL VS-900MF VS-900RS VS-900CO VS-900AF VS-900TI Conmutador

70. Capacidad de tarjetas Conmutador

71. Estaciones MS-900 Estación Maestra

72. Estaciones RS-150 RS-160 RS-180 YC-302 RS-170 Subestaciones

73. Estaciones Subestaciones disponibles

74. Accesorios Fuente de alimentación PU-200

75. Accesorios Caja para gabinete en muro YC-303

76. VS-900DI VS-910DI Tarjeta de control de selección directa Tarjeta de selección directa de Entradas/Salidas Accesorios

77. Flujo de señales

78. Programación del Sistema Programación del sistema vía PC Programación de funciones vía Estación Maestra

79. Programación del Sistema Pantalla principal

80. System Programming Programación de Estaciones

81. Conexión Conmutador único

82. Conexión Conmutadores enlazados Max. 16

83. Estaciones Maestras

84. Estaciones de Teléfono

85. Subestaciones

86. Líneas Telefónicas

87. Enlace de Conmutadores

88. Tarjetas de Interface

89. Cableado Max. 2.3 km 2-twisted Pair / AWG20 2-core + shield / AWG20 Max. 1.3 km Max. 1.5 km Voice; 2-twisted Pair x 4 / AWG20 Data ; 2-core + shield / AWG20 1-twisted Pair Loop Resistance: Max. 500 ohms

90. Ejemplos de Aplicación Edificio de Oficinas Centro Comercial Centro de Rehadaptación Hospital

91. Edificio de Oficinas

92. Centro Comercial

93. Centro de Rehadaptación

94. Hospital

95. Tips para Venta Operación sencilla Conexión de líneas telefónicas Subestaciones antivandalismo y para exteriores Posibilidad de expansión Funciones de monitoreo y mantenimiento Reporte de eventos Grabación de conversaciones Mantenimiento remoto vía modem Beneficios para el Usuario

96. Tips para Venta Diseño enfocado a la seguridad Fácil configuración Capacidad de integración Software con plataforma Windows Opciones de interfaces Programación y mantenimiento accesibles Programación y monitoreo vía PC Capacidad de expansión Diseño modular Enlace de hasta 16 conmutadores Beneficios para el Constructor/Consultor

97. Literatura disponible Folleto en color Hoja técnica - Formatos en Autocad y PDF Manual de Programación Manual de Instalación Manual de Operación Manual de Servicio

98. Sistema de Intercomunicación TOA ¡ GRACIAS ! VS-900
