1. Optimización Banda Ancha – Telefónica del Perú
Manual de configuraciones básicas – Modem/Router TP-LINK TD-
W8901G
Introducción:
El presente manual tiene como objetivo introducir al personal técnico en las
opciones de configuración más relevantes, tanto a nivel WAN, como LAN
(Ethernet/Wi-fi).
Configuración de opciones básicas del Modem/Router TP-LINK TD-W8901G:
Para empezar a configurar el modem/router debemos estar en “red” con el equipo,
es decir, debidamente realizadas las conexiones físicas, y a nivel TCP/IP.
Luego de ello, ingresamos en nuestro navegador la dirección IP del modem/router,
Y luego ingresamos el usuario y contraseña respectivos: admin/1234:
 Ingresar en el Navegador la
dirección IP LAN del
modem/Router
 Ingresar: usuario=admin
Contraseña=1234
Seguido a ello nos mostrará la ventana de inicio:
1

2. Optimización Banda Ancha – Telefónica del Perú
 Información del dispositivo
 Parámetros LAN
 Parámetros
IP WAN
 Parámetros
ADSL
1) QUICK START
Para iniciar el asistente rápido de configuración, hacemos clic en la opción “Quick
Start”:
2

3. Optimización Banda Ancha – Telefónica del Perú
Y a través de este asistente configuraremos las opciones básicas del equipo
(configuración de la Zona horaria, tipo de conexión a Internet, Parámetros
PPPoE/PPPoA, Configuración Wi-Fi).
2) INTERFACE SETUP
En esta opción encontraremos 3 opciones: Internet, LAN y Wireless. Veamos:
2.1) INTERNET:
En esta opción podremos configurar los parámetros DSL:
 VPI/VCI
 PPPoA/PPPoE
 User /
Password
3

4. Optimización Banda Ancha – Telefónica del Perú
 IMPORTANTE HACER CLIC UNA VEZ
CONCLUIDAS LAS CONFIGURACIONES
2.2) LAN
En esta opción podemos configurar parámetros como IP LAN, DHCP, DNS.
 IP LAN
 DHCP
 DNS
4

5. Optimización Banda Ancha – Telefónica del Perú
No olvidar hacer clic en el botón “SAVE” una vez realizadas las configuraciones.
2.3) WIRELESS
En esta opción podemos realizar las configuraciones Wireless:
 Configuraciones
del Access Point
 SSID / TIPO DE
AUTHENTICACION
 ENCRIPTACIÓN /
SEGURIDAD WI-FI
 Filtro de MAC
ADDRESS
5

6. Optimización Banda Ancha – Telefónica del Perú
3) ADVANCED SETUP
En esta pestaña encontraremos algunas opciones más avanzadas, entre las que
podemos describir las más importantes:
3.1) NAT
En esta opción podremos configurar, tanto “Apertura de puertos”, como las
configuraciones concernientes al “Speedy Business” (Multinat y Ruteo).
<= IMPORTANTE:
SINGLE: Para configurar apertura de
Puertos.
MULTIPLE: Para configuraciones de
“Speedy Business” (Multinat/Ruteo).
- Apertura de Puertos:
Para configurar apertura de puertos, simplemente dejamos el “check” en SINGLE;
seguido de ello hacemos clic en la opción “Virtual server”, y nos mostrará la
siguiente ventana:
6

7. Optimización Banda Ancha – Telefónica del Perú
 Seleccionar regla (apertura
de puertos) a configurar
 Seleccionar aplicación (si corresponde),
protocolo, puertos inicio-fin y Dirección
IP
 Lista de
puertos
abiertos
según
Regla
e IP
Recordar hacer clic en “SAVE” cada vez que configure una apertura de puertos
determinada (por dirección IP).
- Configuraciones speedy business
Para poder configurar las funcionalidades del Speedy Business, en la misma
ventana de “Advanced Setup”, accedemos a NAT, y esta vez seleccionamos
“Multiple”:
7

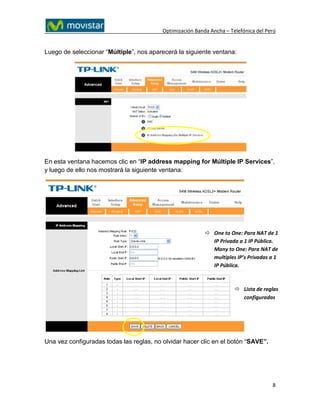

8. Optimización Banda Ancha – Telefónica del Perú
Luego de seleccionar “Múltiple”, nos aparecerá la siguiente ventana:
En esta ventana hacemos clic en “IP address mapping for Múltiple IP Services”,
y luego de ello nos mostrará la siguiente ventana:
 One to One: Para NAT de 1
IP Privada a 1 IP Pública.
Many to One: Para NAT de
multiples IP’s Privadas a 1
IP Pública.
 Lista de reglas
configuradas
Una vez configuradas todas las reglas, no olvidar hacer clic en el botón “SAVE”.
8

9. Optimización Banda Ancha – Telefónica del Perú
3.2) ADSL
En esta opción podemos modificar el tipo de ADSL. Tenemos: GDMT, ADSL,
ADSL2+, etc.
4) MAINTENANCE
En esta opción general, podemos ver algunas opciones de Mantenimiento del
Equipo.
4.1) ADMINISTRATION:
En esta opción podemos modificar el usuario y contraseña de acceso al
modem/router.
9

10. Optimización Banda Ancha – Telefónica del Perú
4.2) FIRMWARE
En esta opción podemos realizar la actualización del firmware del equipo.
Para ello, en la opción “New Firmware Location” haremos clic en “EXAMINAR”, y
seleccionaremos el archivo del firmware a cargar; seguido a ello, haremos clic en
“UPGRADE”, y esperaremos unos minutos hasta que el mismo equipo nos indique
la finalización del proceso de carga del Firmware.
4.3) SYSRESTART
En esta opción podemos reiniciar el equipo, ya sea con los cambios realizados
(CURRENT SETTINGS), asi como resetear el equipo a configuración de “fábrica”
(FACTORY DEFAULT SETTINGS):
10
