1. Normalización de Bases de Datos
Ing. Victor Chavez Bardales
BASE DE DATOS

2. • Introducción
• Conceptos previos
• Normalización (Importancia)
• 1ra Forma Normal
• 2da Forma Normal
• 3ra Forma Normal
Puntos a Revisar

3. Introducción

4. • Tabla, tupla (Instancia, Registro, Fila) , campo
(Atributos, columna).
• Clave o Llave Primaria (Primary Key PK).
• Clave o Llave Foránea (Foreign Key FK).
Conceptos previos
EMPLEADO
COD_EMP NOMBRE DIRECCION
COD_DEPARTAMENT
O
0001 CARLOS PAUCAR LOS PINOS 225 SAN ISIDRO 01
0002 ROBERTO SILVA MZ B LT 32 LOS OLIVOS 02
0003 CARMEN LOARTE JAVIER PRADO OESTE 1251 SAN ISIDRO 03
0004 JOSE DURAN LOS PINOS 321 PUENTE PIEDRA 01
0005 ANA TRISTAN LOS NOGALES 564 INDEPENDENCIA 05
TABLA
CLAVE PRIMARIA (PK) CLAVE FORANEA (FK)
TUPLA
CAMPO

5. • Estructurar la base de datos de tal manera que
los datos permanezcan organizados y sea fácil
realizar cambios sin efectos secundarios.
• Manera de estructurar las tablas.
• Reglas acerca de la manera de cómo deberían
organizarse los datos.
• Preservar la integridad de datos.
• Eliminar redundancias (Repeticiones).
Normalización

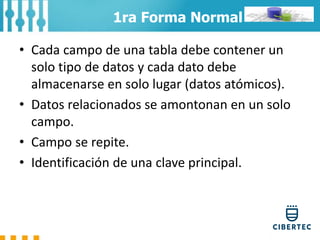

6. • Cada campo de una tabla debe contener un
solo tipo de datos y cada dato debe
almacenarse en solo lugar (datos atómicos).
• Datos relacionados se amontonan en un solo
campo.
• Campo se repite.
• Identificación de una clave principal.
1ra Forma Normal

8. 1ra Forma Normal
Registro 1
Registro 2
Registro 3
Validación
* Todos los atributos deben tener un solo valor para cada instancia
PK
PK
PK
FK

9. • Las tablas deben estar en 1ra forma normal.
• Las columnas, que no son llave, dependen de
la llave primaria completa de la tabla.
• Se eliminan dependencias parciales.
• Se aplica solo a relaciones con llaves
compuestas.
2da Forma Normal
Validación
* Validar que cada atributo dependa completamente del PK, no debe depender solo de
una parte del PK.

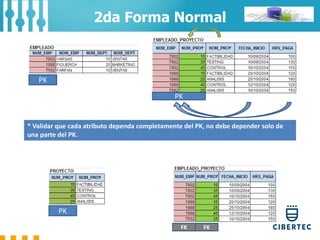

10. 2da Forma Normal
PK
PK
* Validar que cada atributo dependa completamente del PK, no debe depender solo de
una parte del PK.
FKFK
PK

11. • La base de datos debe estar en segunda forma
normal.
• Todos los campos que no tengan una clave
deben depender directamente de la clave
principal (ej. Campos calculados infringen esta
regla).
• Ningún atributo no PK puede ser dependiente
de otro atributo no PK.
• Elimina dependencias transitivas.
3ra Forma normal

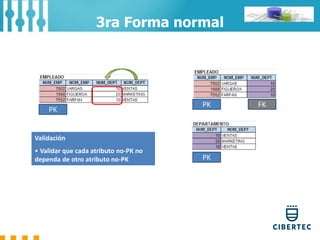

12. 3ra Forma normal
PK
PK FK
PK
Validación
• Validar que cada atributo no-PK no
dependa de otro atributo no-PK

13. 1 *
1
* *
1
Modelo Lógico
DER
Modelo Físico

14. Recuerde
Normalización
Como un proceso que estructura la base de datos de tal manera
que los datos permanezcan organizados y sea fácil realizar
cambios sin efectos secundarios
Se define
Preserva la integridad de datos.
Menor repetición de datos.
Consumo minimizado de espacio.
Beneficios
1FN
Elimina columnas repetitivas y se colocan en
tablas separadas
2FN
Establece que toda columna que no es llave
será dependiente de la llave primaria
3FN
Elimina la dependencia transitiva
Grados

15. Preguntas?

16. Ahora Inténtelo Ud.
FICHA DE CALIFICACIONES
DATOS DEL ALUMNO
CODIGO
NOMBRE
CORREO
DIRECCION
CURSOS
CODIGO NOMBRE SESIONES AULA NOTA
PROMEDIO GENERAL

17. HISTORIA CLINICA DEL PACIENTE
CODIGO : NOMBRE : DIRECCION :
FONO : DNI : SEXO : FECHA INSCRIPCION :
NOMBRE EMPRESA :
DIRECCION : RUC :
Fecha Hora Doctor CMP Especialidad Diagnóstico
