El documento proporciona información sobre conceptos básicos de cartografía como la escala, los sistemas de proyección y la representación del relieve. Explica que la escala es la relación entre las distancias medidas en un mapa y las reales, y que los sistemas de proyección permiten representar la superficie esférica de la Tierra en un plano. También describe formas de mostrar el relieve como las curvas de nivel o los mapas de color.

1. Isaac Buzo Sánchez IES Extremadura Montijo (Badajoz) http :// personales.ya.com / isaacbuzo INTRODUCCIÓN A LA GEOGRAFÍA

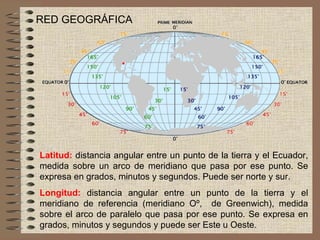

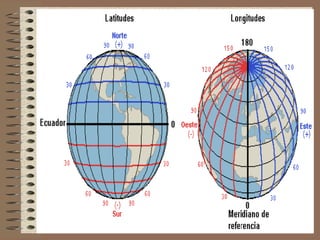

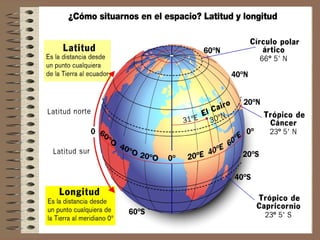

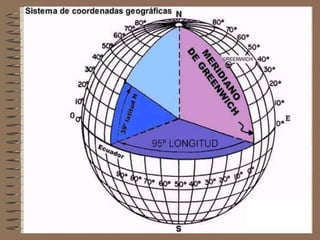

3. Latitud: distancia angular entre un punto de la tierra y el Ecuador, medida sobre un arco de meridiano que pasa por ese punto. Se expresa en grados, minutos y segundos. Puede ser norte y sur. Longitud: distancia angular entre un punto de la tierra y el meridiano de referencia (meridiano Oº, de Greenwich), medida sobre el arco de paralelo que pasa por ese punto. Se expresa en grados, minutos y segundos y puede ser Este u Oeste. RED GEOGRÁFICA

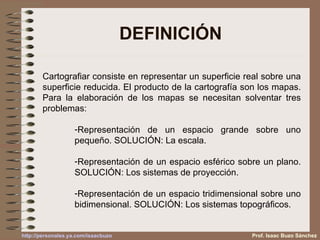

7. DEFINICIÓN Prof. Isaac Buzo Sánchez Cartografiar consiste en representar un superficie real sobre una superficie reducida. El producto de la cartografía son los mapas. Para la elaboración de los mapas se necesitan solventar tres problemas: Representación de un espacio grande sobre uno pequeño. SOLUCIÓN: La escala. Representación de un espacio esférico sobre un plano. SOLUCIÓN: Los sistemas de proyección. Representación de un espacio tridimensional sobre uno bidimensional. SOLUCIÓN: Los sistemas topográficos. http :// personales.ya.com / isaacbuzo

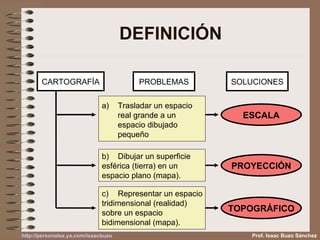

8. DEFINICIÓN Prof. Isaac Buzo Sánchez http :// personales.ya.com / isaacbuzo CARTOGRAFÍA b) Dibujar un superficie esférica (tierra) en un espacio plano (mapa). Trasladar un espacio real grande a un espacio dibujado pequeño c) Representar un espacio tridimensional (realidad) sobre un espacio bidimensional (mapa). PROBLEMAS SOLUCIONES ESCALA PROYECCIÓN TOPOGRÁFICO

9. LA ESCALA La escala de un mapa es el cociente entre las distancias medidas sobre el mapa y las correspondientes distancias reales sobre el terreno. Se utilizan para poder reducir de manera proporcional el tamaño real de un espacio. Sobre un mapa puede venir indicada de dos maneras: Escala numérica 1: 50000 Indica la relación entre la realidad y el mapa en forma de cociente, siendo el numerador la distancia sobre el mapa y el denominador la distancia en la realidad. Indica mediante segmentos la distancia real que corresponde a cada uno de ellos. Prof. Isaac Buzo Sánchez http :// personales.ya.com / isaacbuzo Escala gráfica

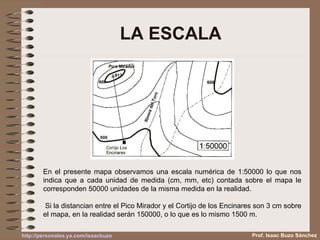

10. LA ESCALA En el presente mapa observamos una escala numérica de 1:50000 lo que nos indica que a cada unidad de medida (cm, mm, etc) contada sobre el mapa le corresponden 50000 unidades de la misma medida en la realidad. Si la distancian entre el Pico Mirador y el Cortijo de los Encinares son 3 cm sobre el mapa, en la realidad serán 150000, o lo que es lo mismo 1500 m. Prof. Isaac Buzo Sánchez http :// personales.ya.com / isaacbuzo

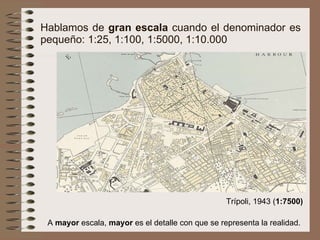

11. Hablamos de gran escala cuando el denominador es pequeño: 1:25, 1:100, 1:5000, 1:10.000 A mayor escala, mayor es el detalle con que se representa la realidad. Trípoli, 1943 ( 1:7500)

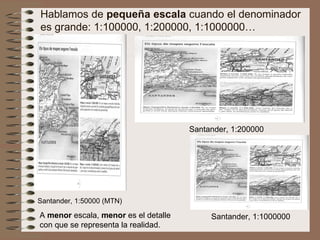

12. A menor escala, menor es el detalle con que se representa la realidad. Hablamos de pequeña escala cuando el denominador es grande: 1:100000, 1:200000, 1:1000000… Santander, 1:50000 (MTN) Santander, 1:1000000 Santander, 1:200000

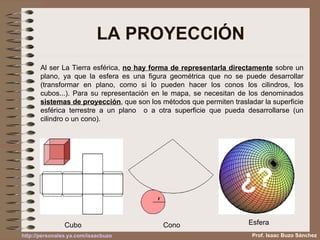

13. LA PROYECCIÓN Al ser La Tierra esférica, no hay forma de representarla directamente sobre un plano, ya que la esfera es una figura geométrica que no se puede desarrollar (transformar en plano, como si lo pueden hacer los conos los cilindros, los cubos...). Para su representación en le mapa, se necesitan de los denominados sistemas de proyección , que son los métodos que permiten trasladar la superficie esférica terrestre a un plano o a otra superficie que pueda desarrollarse (un cilindro o un cono). Cubo Cono Esfera Prof. Isaac Buzo Sánchez http :// personales.ya.com / isaacbuzo ¿?

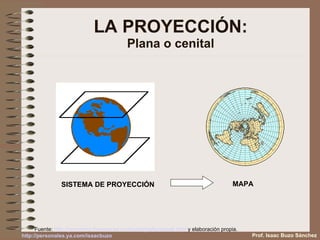

14. LA PROYECCIÓN: Plana o cenital SISTEMA DE PROYECCIÓN MAPA Fuente: http :// gcremona . freespaces . com / cartografia /ppios6. html y elaboración propia. Prof. Isaac Buzo Sánchez http :// personales.ya.com / isaacbuzo

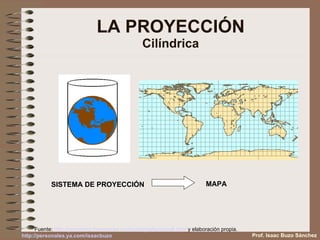

15. LA PROYECCIÓN Cilíndrica SISTEMA DE PROYECCIÓN MAPA Fuente: http :// gcremona . freespaces . com / cartografia /ppios6. html y elaboración propia. Prof. Isaac Buzo Sánchez http :// personales.ya.com / isaacbuzo

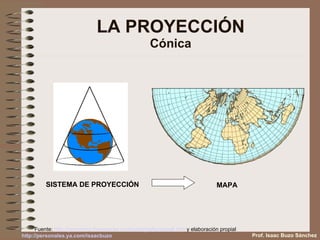

16. LA PROYECCIÓN Cónica SISTEMA DE PROYECCIÓN MAPA Fuente: http :// gcremona . freespaces . com / cartografia /ppios6. htm y elaboración propial Prof. Isaac Buzo Sánchez http :// personales.ya.com / isaacbuzo

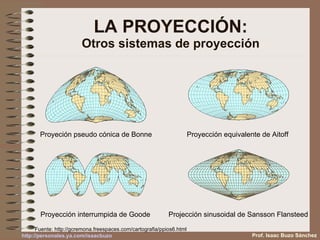

17. LA PROYECCIÓN: Otros sistemas de proyección Proyección equivalente de Aitoff Proyeción pseudo cónica de Bonne Projección sinusoidal de Sansson Flansteed Proyección interrumpida de Goode Fuente: http://gcremona.freespaces.com/cartografia/ppios6.html Prof. Isaac Buzo Sánchez http :// personales.ya.com / isaacbuzo

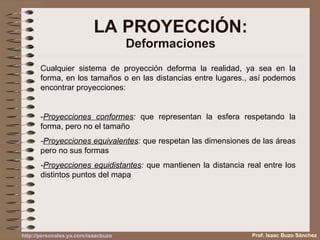

18. LA PROYECCIÓN: Deformaciones Cualquier sistema de proyección deforma la realidad, ya sea en la forma, en los tamaños o en las distancias entre lugares., así podemos encontrar proyecciones: - Proyecciones conformes : que representan la esfera respetando la forma, pero no el tamaño - Proyecciones equivalentes : que respetan las dimensiones de las áreas pero no sus formas - Proyecciones equidistantes : que mantienen la distancia real entre los distintos puntos del mapa Prof. Isaac Buzo Sánchez http :// personales.ya.com / isaacbuzo

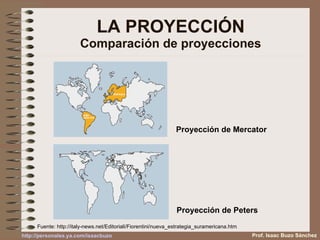

19. LA PROYECCIÓN Comparación de proyecciones Proyección de Mercator Proyección de Peters Fuente: http://italy-news.net/Editoriali/Fiorentini/nueva_estrategia_suramericana.htm Prof. Isaac Buzo Sánchez http :// personales.ya.com / isaacbuzo

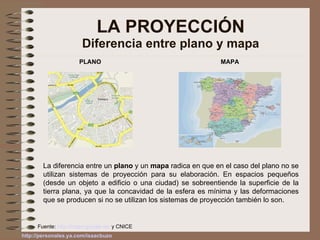

20. LA PROYECCIÓN Diferencia entre plano y mapa PLANO MAPA La diferencia entre un plano y un mapa radica en que en el caso del plano no se utilizan sistemas de proyección para su elaboración. En espacios pequeños (desde un objeto a edificio o una ciudad) se sobreentiende la superficie de la tierra plana, ya que la concavidad de la esfera es mínima y las deformaciones que se producen si no se utilizan los sistemas de proyección también lo son. Fuente: http :// maps.google.es / y CNICE http :// personales.ya.com / isaacbuzo

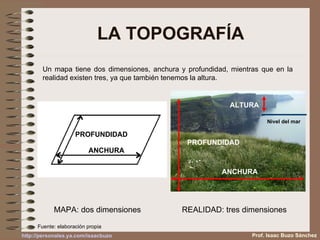

21. LA TOPOGRAFÍA Prof. Isaac Buzo Sánchez Un mapa tiene dos dimensiones, anchura y profundidad, mientras que en la realidad existen tres, ya que también tenemos la altura. ANCHURA PROFUNDIDAD Nivel del mar ALTURA ANCHURA PROFUNDIDAD MAPA: dos dimensiones REALIDAD: tres dimensiones Fuente: elaboración propia http :// personales.ya.com / isaacbuzo

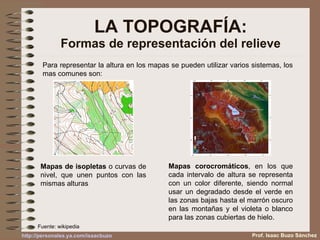

22. LA TOPOGRAFÍA: Formas de representación del relieve Prof. Isaac Buzo Sánchez Para representar la altura en los mapas se pueden utilizar varios sistemas, los mas comunes son: Mapas de isopletas o curvas de nivel, que unen puntos con las mismas alturas Mapas corocromáticos , en los que cada intervalo de altura se representa con un color diferente, siendo normal usar un degradado desde el verde en las zonas bajas hasta el marrón oscuro en las montañas y el violeta o blanco para las zonas cubiertas de hielo. Fuente: wikipedia http :// personales.ya.com / isaacbuzo

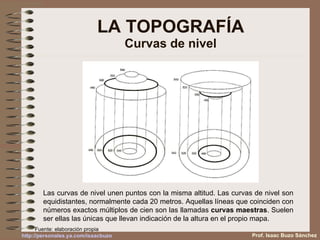

23. LA TOPOGRAFÍA Curvas de nivel Prof. Isaac Buzo Sánchez Las curvas de nivel unen puntos con la misma altitud. Las curvas de nivel son equidistantes, normalmente cada 20 metros. Aquellas líneas que coinciden con números exactos múltiplos de cien son las llamadas curvas maestras . Suelen ser ellas las únicas que llevan indicación de la altura en el propio mapa. Fuente: elaboración propia http :// personales.ya.com / isaacbuzo

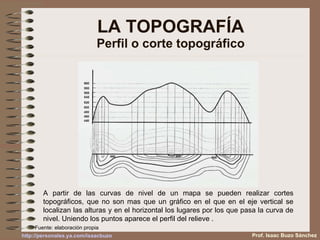

24. LA TOPOGRAFÍA Perfil o corte topográfico Prof. Isaac Buzo Sánchez A partir de las curvas de nivel de un mapa se pueden realizar cortes topográficos, que no son mas que un gráfico en el que en el eje vertical se localizan las alturas y en el horizontal los lugares por los que pasa la curva de nivel. Uniendo los puntos aparece el perfil del relieve . Fuente: elaboración propia http :// personales.ya.com / isaacbuzo

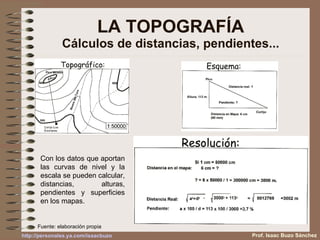

25. LA TOPOGRAFÍA Cálculos de distancias, pendientes... Prof. Isaac Buzo Sánchez Con los datos que aportan las curvas de nivel y la escala se pueden calcular, distancias, alturas, pendientes y superficies en los mapas. Fuente: elaboración propia http :// personales.ya.com / isaacbuzo

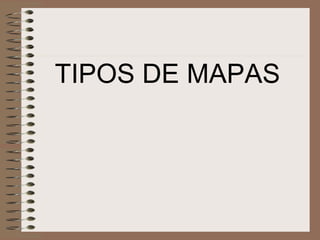

26. TIPOS DE MAPAS

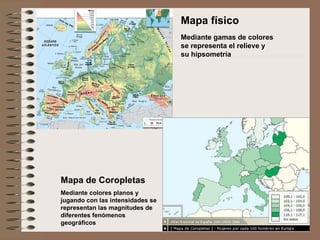

27. Mapa de Coropletas Mediante colores planos y jugando con las intensidades se representan las magnitudes de diferentes fenómenos geográficos Mapa físico Mediante gamas de colores se representa el relieve y su hipsometría

28. MAPAS TEMATICOS Mapas cromáticos o de tramas y sirven para representar multitud de fenómenos geográficos: Edafología Litología Vegetación Climas Reparto de población,…….. MAPA DE DIAGRAMAS Al mapa se le añaden diagramas para reflejar la importancia del fenómeno y su cuantificación y/o reparto en distíntas regiones, comarcas o municipios.

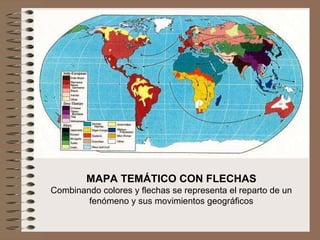

29. MAPA TEMÁTICO CON FLECHAS Combinando colores y flechas se representa el reparto de un fenómeno y sus movimientos geográficos

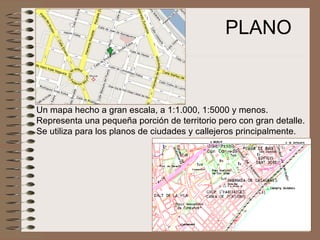

30. PLANO Un mapa hecho a gran escala, a 1:1.000, 1:5000 y menos. Representa una pequeña porción de territorio pero con gran detalle. Se utiliza para los planos de ciudades y callejeros principalmente.

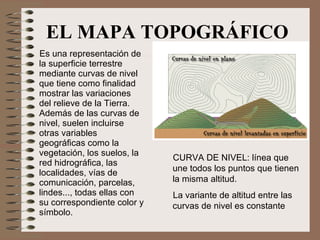

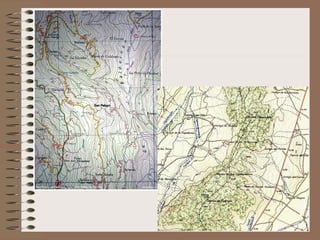

31. EL MAPA TOPOGRÁFICO Es una representación de la superficie terrestre mediante curvas de nivel que tiene como finalidad mostrar las variaciones del relieve de la Tierra. Además de las curvas de nivel, suelen incluirse otras variables geográficas como la vegetación, los suelos, la red hidrográfica, las localidades, vías de comunicación, parcelas, lindes..., todas ellas con su correspondiente color y símbolo. CURVA DE NIVEL: línea que une todos los puntos que tienen la misma altitud. La variante de altitud entre las curvas de nivel es constante

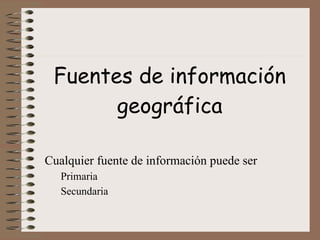

33. Fuentes de información geográfica Cualquier fuente de información puede ser Primaria Secundaria

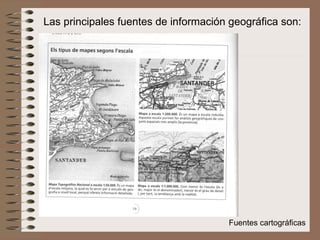

34. Fuentes cartográficas Las principales fuentes de información geográfica son:

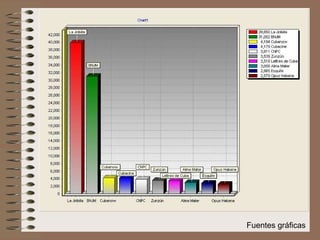

35. Fuentes gráficas

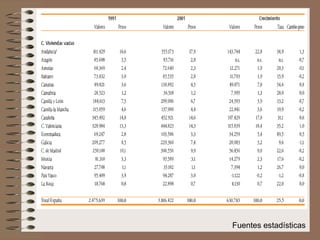

36. Fuentes estadísticas

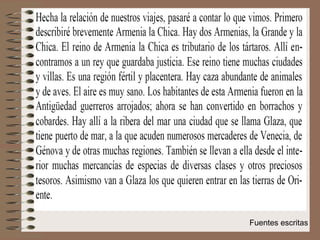

37. Fuentes escritas

38. Fuentes visuales y audiovisuales

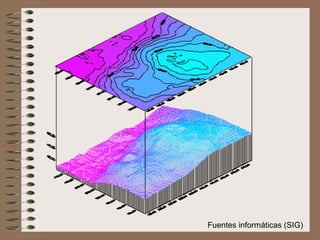

39. Fuentes informáticas (SIG)

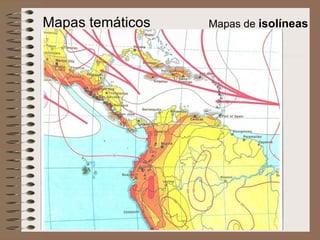

40. Mapas temáticos Mapas de isolíneas

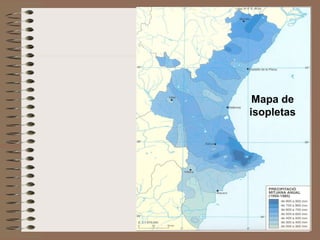

41. Mapa de isopletas

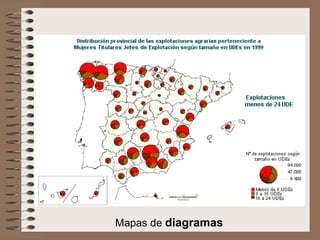

42. Mapas de diagramas

43. Mapas de flechas o líneas (flujos)

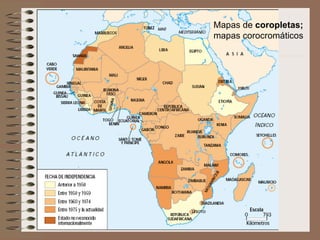

44. Mapas temáticos Mapas de coropletas; mapas corocromáticos

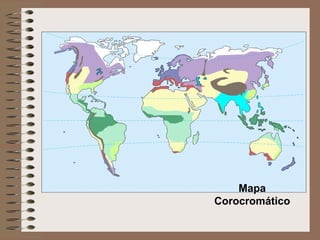

45. Mapa Corocromático

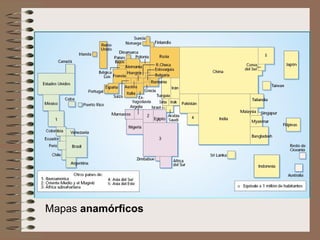

46. Mapas anamórficos

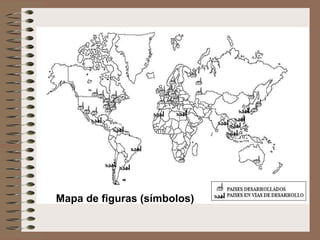

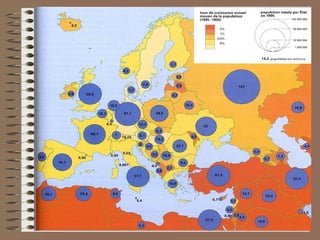

47. Mapa de figuras (símbolos)
