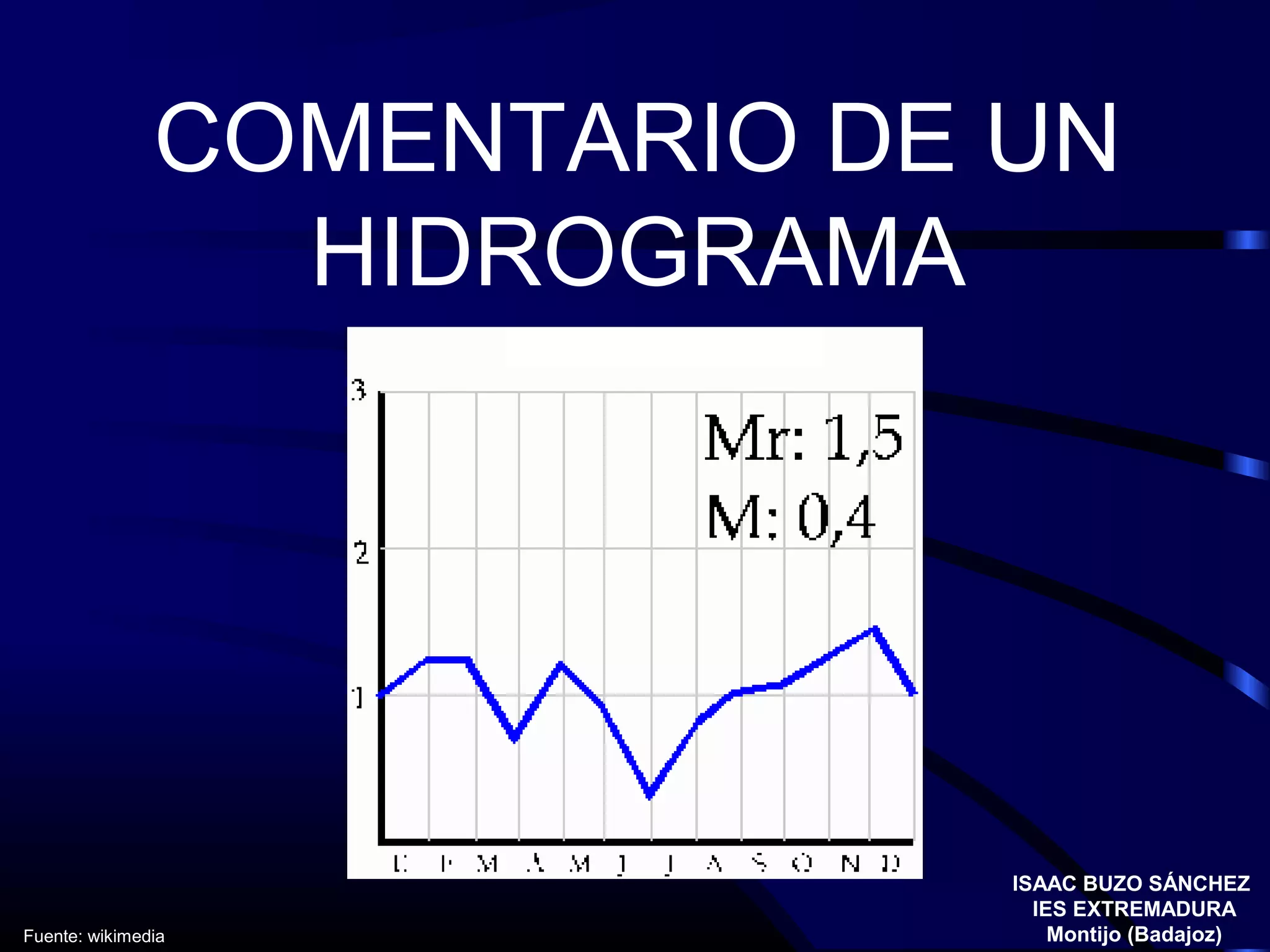

1. COMENTARIO DE UN
HIDROGRAMA
ISAAC BUZO SÁNCHEZ
IES EXTREMADURA
Fuente: wikimedia Montijo (Badajoz)

2. 1º LECTURA DEL GRÁFICO

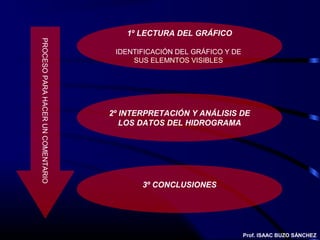

PROCESO PARA HACER UN COMENTARIO
IDENTIFICACIÓN DEL GRÁFICO Y DE
SUS ELEMNTOS VISIBLES
2º INTERPRETACIÓN Y ANÁLISIS DE
LOS DATOS DEL HIDROGRAMA
3º CONCLUSIONES
Prof. ISAAC BUZO SÁNCHEZ

3. 1º LECTURA DEL GRÁFICO
IDENTIFICACIÓN DEL GRÁFICO Y DE
SUS ELEMNTOS VISIBLES
Prof. ISAAC BUZO SÁNCHEZ

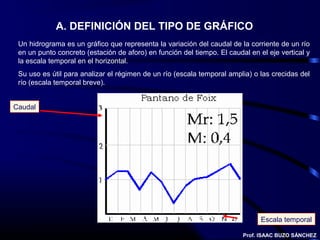

4. A. DEFINICIÓN DEL TIPO DE GRÁFICO
Un hidrograma es un gráfico que representa la variación del caudal de la corriente de un río
en un punto concreto (estación de aforo) en función del tiempo. El caudal en el eje vertical y
la escala temporal en el horizontal.
Su uso es útil para analizar el régimen de un río (escala temporal amplia) o las crecidas del
río (escala temporal breve).
Caudal
Escala temporal
Prof. ISAAC BUZO SÁNCHEZ

5. A. DEFINICIÓN DEL TIPO DE GRÁFICO

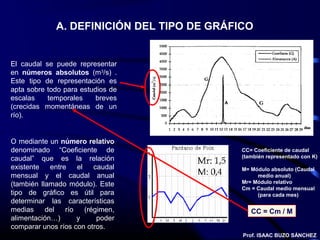

El caudal se puede representar
en números absolutos (m3/s) .
Este tipo de representación es
apta sobre todo para estudios de
escalas temporales breves
(crecidas momentáneas de un
río).
O mediante un número relativo
denominado “Coeficiente de CC= Coeficiente de caudal
caudal” que es la relación (también representado con K)
existente entre el caudal M= Módulo absoluto (Caudal
mensual y el caudal anual medio anual)
(también llamado módulo). Este Mr= Módulo relativo
Cm = Caudal medio mensual
tipo de gráfico es útil para (para cada mes)
determinar las características
medias del río (régimen, CC = Cm / M
alimentación…) y poder
comparar unos ríos con otros.
Prof. ISAAC BUZO SÁNCHEZ

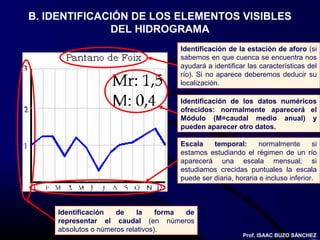

6. B. IDENTIFICACIÓN DE LOS ELEMENTOS VISIBLES
DEL HIDROGRAMA
Identificación de la estación de aforo (si
sabemos en que cuenca se encuentra nos
ayudará a identificar las características del
río). Si no aparece deberemos deducir su
localización.
Identificación de los datos numéricos
ofrecidos: normalmente aparecerá el
Módulo (M=caudal medio anual) y
pueden aparecer otro datos.
Escala temporal: normalmente si
estamos estudiando el régimen de un río
aparecerá una escala mensual; si
estudiamos crecidas puntuales la escala
puede ser diaria, horaria e incluso inferior.
Identificación de la forma de
representar el caudal (en números
absolutos o números relativos).
Prof. ISAAC BUZO SÁNCHEZ

7. 2º INTERPRETACIÓN Y ANÁLISIS DE
LOS DATOS DEL HIDROGRAMA
Prof. ISAAC BUZO SÁNCHEZ

8. A. INTERPRETACIÓN DE LOS DATOS
(Para el gráfico de coeficientes)

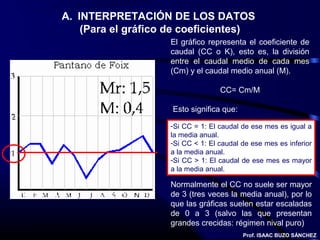

El gráfico representa el coeficiente de
caudal (CC o K), esto es, la división
entre el caudal medio de cada mes
(Cm) y el caudal medio anual (M).
CC= Cm/M
Esto significa que:
-Si CC = 1: El caudal de ese mes es igual a
la media anual.
-Si CC < 1: El caudal de ese mes es inferior
a la media anual.
-Si CC > 1: El caudal de ese mes es mayor
a la media anual.
Normalmente el CC no suele ser mayor
de 3 (tres veces la media anual), por lo
que las gráficas suelen estar escaladas
de 0 a 3 (salvo las que presentan
grandes crecidas: régimen nival puro)
Prof. ISAAC BUZO SÁNCHEZ

9. B. ANÁLISIS DE LOS DATOS
(Para el gráfico de coeficientes)

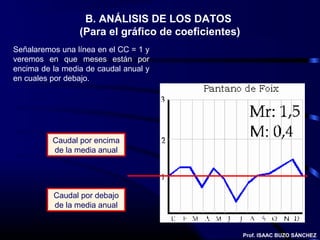

Señalaremos una línea en el CC = 1 y
veremos en que meses están por
encima de la media de caudal anual y
en cuales por debajo.
Caudal por encima
de la media anual
Caudal por debajo
de la media anual
Prof. ISAAC BUZO SÁNCHEZ

10. B. ANÁLISIS DE LOS DATOS
(Ambos tipos de gráficos)

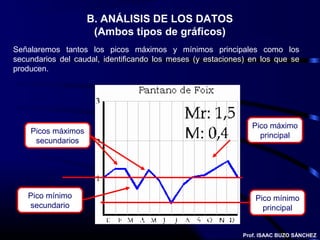

Señalaremos tantos los picos máximos y mínimos principales como los
secundarios del caudal, identificando los meses (y estaciones) en los que se
producen.
Pico máximo
Picos máximos
principal
secundarios
Pico mínimo Pico mínimo
secundario principal
Prof. ISAAC BUZO SÁNCHEZ

11. B. ANÁLISIS DE LOS DATOS
(Ambos tipos de gráficos)

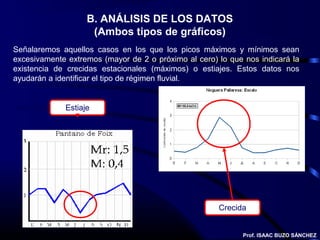

Señalaremos aquellos casos en los que los picos máximos y mínimos sean
excesivamente extremos (mayor de 2 o próximo al cero) lo que nos indicará la
existencia de crecidas estacionales (máximos) o estiajes. Estos datos nos
ayudarán a identificar el tipo de régimen fluvial.
Estiaje
Crecida
Prof. ISAAC BUZO SÁNCHEZ

12. 3º CONCLUSIONES:
a)Determinación del régimen
b)Determinación de la zona geográfica
c)Aprovechamiento y regulación
Prof. ISAAC BUZO SÁNCHEZ

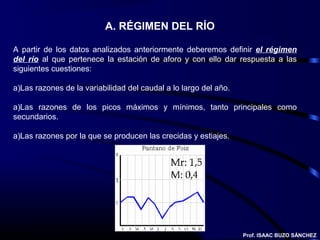

13. A. RÉGIMEN DEL RÍO
A partir de los datos analizados anteriormente deberemos definir el régimen
del río al que pertenece la estación de aforo y con ello dar respuesta a las
siguientes cuestiones:
a)Las razones de la variabilidad del caudal a lo largo del año.
a)Las razones de los picos máximos y mínimos, tanto principales como
secundarios.
a)Las razones por la que se producen las crecidas y estiajes.
Prof. ISAAC BUZO SÁNCHEZ

14. A. RÉGIMEN DEL RÍO
A partir de los datos analizados anteriormente deberemos definir el régimen
del río al que pertenece la estación de aforo y con ello dar respuesta a las
siguientes cuestiones:
a)Las razones de la variabilidad del caudal a lo largo del año.
a)Las razones de los picos máximos y mínimos, tanto principales como
secundarios.
a)Las razones por la que se producen las crecidas y estiajes.
Prof. ISAAC BUZO SÁNCHEZ

15. A. REGÍMENES FLUVIALES: TIPOS
Régimen fluvial: Variación del caudal de un río a lo largo del año,
dependiendo de la distribución de las precipitaciones y de la cantidad de
nieve. Otros factores que intervienen son: Temperatura de la cuenca, la
evaporación, el relieve, la geología, la vegetación y la acción humana.
De acuerdo con ello puede hablarse de:
•Régimen nival,
•Régimen pluvial (oceánico, mediterráneo o subtropical)
•Régimen de transición o mixto (nivo-pluvial o pluvio-nival)
Prof. ISAAC BUZO SÁNCHEZ

16. A. REGÍMENES FLUVIALES: TIPOS

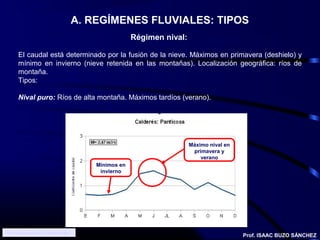

Régimen nival:
El caudal está determinado por la fusión de la nieve. Máximos en primavera (deshielo) y
mínimo en invierno (nieve retenida en las montañas). Localización geográfica: ríos de
montaña.
Tipos:
Nival puro: Ríos de alta montaña. Máximos tardíos (verano).
Máximo nival en
primavera y
verano
Mínimos en
invierno
Ver localización en Google Maps
Prof. ISAAC BUZO SÁNCHEZ

17. A. REGÍMENES FLUVIALES: TIPOS

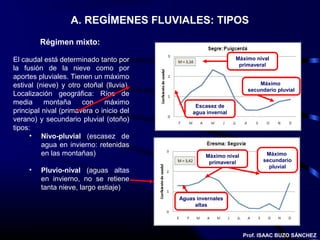

Régimen mixto:
El caudal está determinado tanto por Máximo nival
primaveral
la fusión de la nieve como por
aportes pluviales. Tienen un máximo
estival (nieve) y otro otoñal (lluvia). Máximo
secundario pluvial
Localización geográfica: Ríos de
media montaña con máximo Escasez de
principal nival (primavera o inicio del agua invernal
verano) y secundario pluvial (otoño)
tipos:
• Nivo-pluvial (escasez de
agua en invierno: retenidas
en las montañas) Máximo nival Máximo
primaveral secundario
pluvial
• Pluvio-nival (aguas altas
en invierno, no se retiene
tanta nieve, largo estiaje)
Aguas invernales
altas
Prof. ISAAC BUZO SÁNCHEZ

18. A. REGÍMENES FLUVIALES: TIPOS

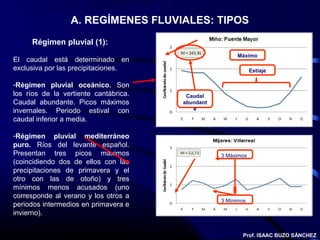

Régimen pluvial (1):
Máximo
El caudal está determinado en
exclusiva por las precipitaciones. Estiaje
-Régimen pluvial oceánico. Son
los ríos de la vertiente cantábrica. Caudal
Caudal abundante. Picos máximos abundant
invernales. Periodo estival con e
caudal inferior a media.
-Régimen pluvial mediterráneo
puro. Ríos del levante español.
Presentan tres picos máximos 3 Máximos
(coincidiendo dos de ellos con las
precipitaciones de primavera y el
otro con las de otoño) y tres
mínimos menos acusados (uno
corresponde al verano y los otros a
3 Mínimos
periodos intermedios en primavera e
invierno).
Prof. ISAAC BUZO SÁNCHEZ

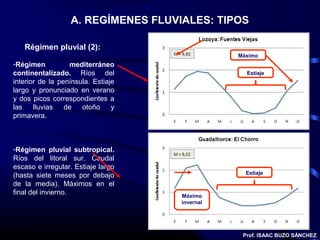

19. A. REGÍMENES FLUVIALES: TIPOS
Régimen pluvial (2):
Máximo
-Régimen mediterráneo
continentalizado. Ríos del Estiaje
interior de la península. Estiaje
largo y pronunciado en verano
y dos picos correspondientes a
las lluvias de otoño y
primavera.
-Régimen pluvial subtropical.
Ríos del litoral sur. Caudal
escaso e irregular. Estiaje largo
Estiaje
(hasta siete meses por debajo
de la media). Máximos en el
final del invierno. Máximo
invernal
Prof. ISAAC BUZO SÁNCHEZ

20. B. DETERMINACIÓN DE LA ZONA GEOGRÁFICA
Ríos de régimen nival o mixto: zonas de alta o media
montaña de la península.
Ríos de régimen pluvial oceánico: Ríos de la vertiente
cantábrica.
Ríos de régimen pluvial mediterráneo puro: Ríos del
litoral levantino.
Ríos de régimen pluvial mediterráneo continentalizado:
interior de la península
Ríos de régimen pluvial subtropical: ríos de la Cuenca
Hidrográfica Sur.
Prof. ISAAC BUZO SÁNCHEZ

21. C. DETERMINACIÓN DE APROVECHAMIENTOS
Y REGULACIÓN
Dependiendo del caudal del río, su regularidad o su estacionalidad, se
pueden plantear posibles aprovechamientos para:
Uso agrícola: riego
Uso Hidroeléctrico
Usos recreativos
Otros usos…
Dependiendo del caudal del río, su regularidad o su estacionalidad, se
pueden plantear una serie de infraestructuras que sirvan para la
regulación:
El abastecimiento de agua
Evitar catástrofes
Navegabilidad
Otras…
