1. PRODUCTOS PARA
REBOBINADO.
Bryan Portuguez Castillo.

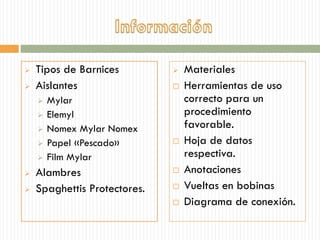

2.  Tipos de Barnices
 Aislantes
 Mylar
 Elemyl
 Nomex Mylar Nomex
 Papel «Pescado»
 Film Mylar
 Alambres
 Spaghettis Protectores.
 Materiales
 Herramientas de uso
correcto para un
procedimiento
favorable.
 Hoja de datos
respectiva.
 Anotaciones
 Vueltas en bobinas
 Diagrama de conexión.

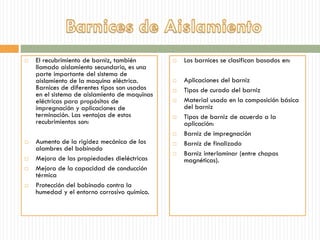

3.  El recubrimiento de barniz, también
llamado aislamiento secundario, es una
parte importante del sistema de
aislamiento de la maquina eléctrica.
Barnices de diferentes tipos son usados
en el sistema de aislamiento de maquinas
eléctricas para propósitos de
impregnación y aplicaciones de
terminación. Las ventajas de estos
recubrimientos son:
 Aumento de la rigidez mecánica de los
alambres del bobinado
 Mejora de las propiedades dieléctricas
 Mejora de la capacidad de conducción
térmica
 Protección del bobinado contra la
humedad y el entorno corrosivo químico.
 Los barnices se clasifican basados en:
 Aplicaciones del barniz
 Tipos de curado del barniz
 Material usado en la composición básica
del barniz
 Tipos de barniz de acuerdo a la
aplicación:
 Barniz de impregnación
 Barniz de finalizado
 Barniz interlaminar (entre chapas
magnéticas).

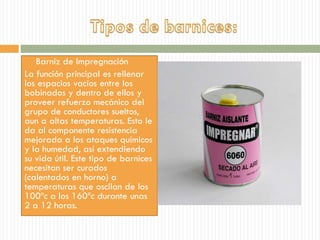

4.  Barniz de Impregnación
La función principal es rellenar
los espacios vacíos entre los
bobinados y dentro de ellos y
proveer refuerzo mecánico del
grupo de conductores sueltos,
aun a altas temperaturas. Esto le
da al componente resistencia
mejorada a los ataques químicos
y la humedad, así extendiendo
su vida útil. Este tipo de barnices
necesitan ser curados
(calentados en horno) a
temperaturas que oscilan de los
100ºc a los 160ºc durante unas
2 a 12 horas.

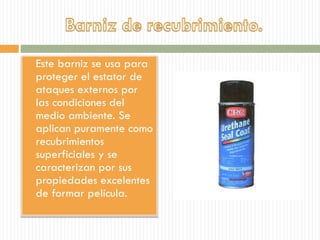

5.  Este barniz se usa para
proteger el estator de
ataques externos por
las condiciones del
medio ambiente. Se
aplican puramente como
recubrimientos
superficiales y se
caracterizan por sus
propiedades excelentes
de formar película.

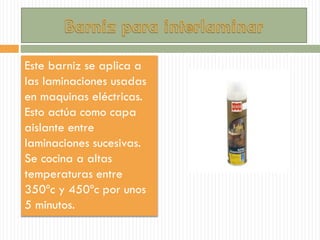

6. Este barniz se aplica a
las laminaciones usadas
en maquinas eléctricas.
Esto actúa como capa
aislante entre
laminaciones sucesivas.
Se cocina a altas
temperaturas entre
350ºc y 450ºc por unos
5 minutos.

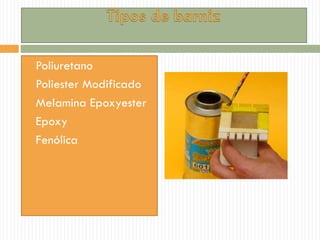

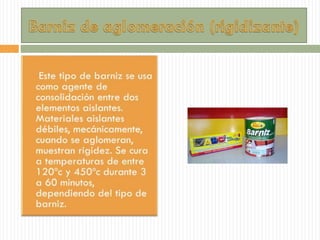

8.  Poliuretano
 Poliester Modificado
 Melamina Epoxyester
 Epoxy
 Fenólica

9.  Papeles
 Mylar
 Elemyl

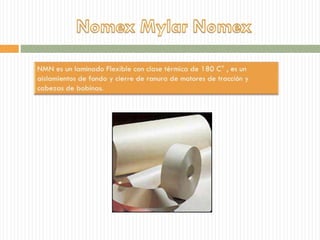

 Nomex Mylar Nomex
 Papel «Pescado»
 Film Mylar

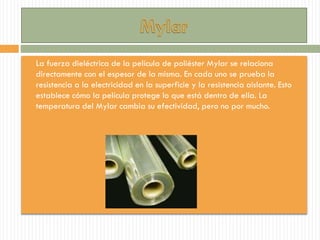

10.  La fuerza dieléctrica de la película de poliéster Mylar se relaciona
directamente con el espesor de la misma. En cada uno se prueba la
resistencia a la electricidad en la superficie y la resistencia aislante. Esto
establece cómo la película protege lo que está dentro de ella. La
temperatura del Mylar cambia su efectividad, pero no por mucho.

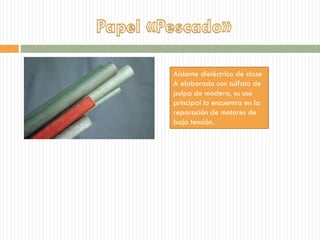

13. Aislante dieléctrico de clase
A elaborado con sulfato de
pulpa de madera, su uso
principal lo encuentra en la
reparación de motores de
baja tensión.

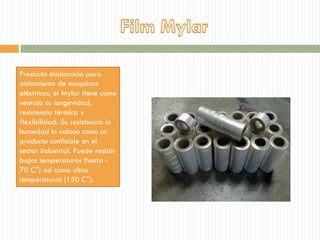

14. Producto elaborado para
aislamiento de maquinas
eléctricas, el Mylar tiene como
ventaja su longevidad,
resistencia térmica y
flexibilidad. Su resistencia la
humedad lo coloca como un
producto confiable en el
sector industrial. Puede resistir
bajas temperaturas (hasta -
70 C°) así como altas
temperaturas (150 C°).

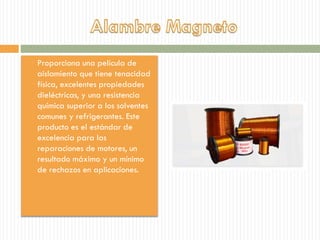

15. Proporciona una película de
aislamiento que tiene tenacidad
física, excelentes propiedades
dieléctricas, y una resistencia
química superior a los solventes
comunes y refrigerantes. Este
producto es el estándar de
excelencia para las
reparaciones de motores, un
resultado máximo y un mínimo
de rechazos en aplicaciones.

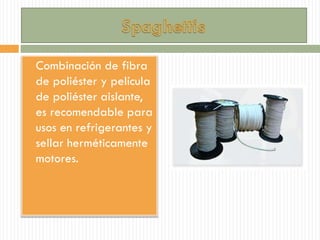

16.  Combinación de fibra
de poliéster y película
de poliéster aislante,
es recomendable para
usos en refrigerantes y
sellar herméticamente
motores.

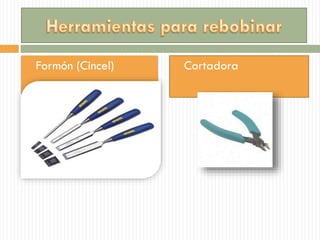

17.  Formón (Cincel)  Cortadora

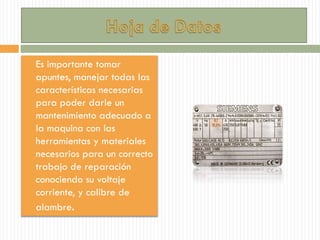

18.  Es importante tomar
apuntes, manejar todas las
características necesarias
para poder darle un
mantenimiento adecuado a
la maquina con las
herramientas y materiales
necesarios para un correcto
trabajo de reparación
conociendo su voltaje
corriente, y calibre de
alambre.

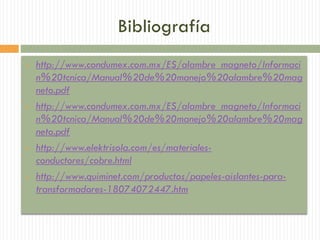

19. Bibliografía
