1. Control de bomba de agua.
Bryan Portuguez Castillo.
Departamento de Electrotecnia.
Docente Luis Fernando Corrales C.
Proyecto de Control de máquinas
eléctricas
Curso Lectivo 2014

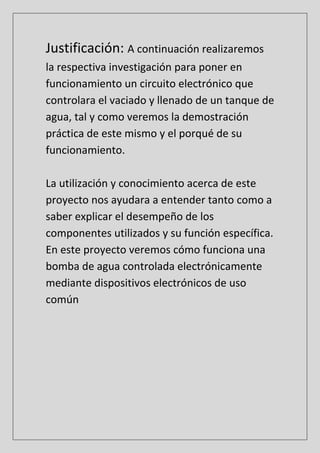

2. Justificación: A continuación realizaremos
la respectiva investigación para poner en
funcionamiento un circuito electrónico que
controlara el vaciado y llenado de un tanque de
agua, tal y como veremos la demostración
práctica de este mismo y el porqué de su
funcionamiento.
La utilización y conocimiento acerca de este
proyecto nos ayudara a entender tanto como a
saber explicar el desempeño de los
componentes utilizados y su función específica.
En este proyecto veremos cómo funciona una
bomba de agua controlada electrónicamente
mediante dispositivos electrónicos de uso
común

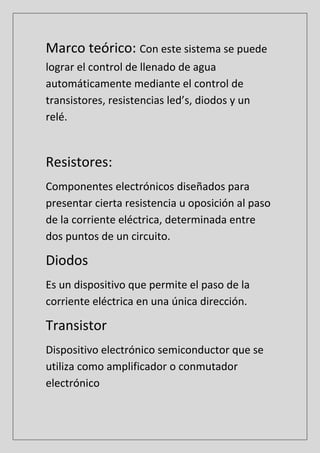

3. Marco teórico: Con este sistema se puede
lograr el control de llenado de agua
automáticamente mediante el control de
transistores, resistencias led’s, diodos y un
relé.
Resistores:
Componentes electrónicos diseñados para
presentar cierta resistencia u oposición al paso
de la corriente eléctrica, determinada entre
dos puntos de un circuito.
Diodos
Es un dispositivo que permite el paso de la
corriente eléctrica en una única dirección.
Transistor
Dispositivo electrónico semiconductor que se
utiliza como amplificador o conmutador
electrónico

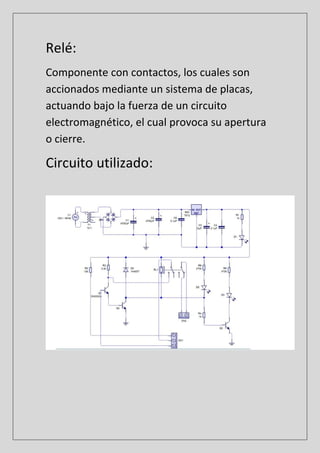

4. Relé:
Componente con contactos, los cuales son
accionados mediante un sistema de placas,
actuando bajo la fuerza de un circuito
electromagnético, el cual provoca su apertura
o cierre.
Circuito utilizado:

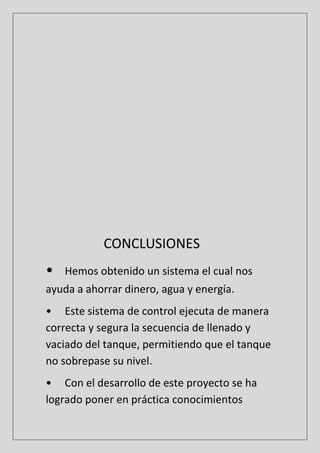

5. CONCLUSIONES
• Hemos obtenido un sistema el cual nos
ayuda a ahorrar dinero, agua y energía.
• Este sistema de control ejecuta de manera
correcta y segura la secuencia de llenado y
vaciado del tanque, permitiendo que el tanque
no sobrepase su nivel.
• Con el desarrollo de este proyecto se ha
logrado poner en práctica conocimientos

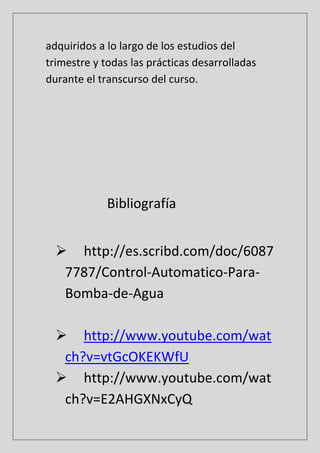

6. adquiridos a lo largo de los estudios del
trimestre y todas las prácticas desarrolladas
durante el transcurso del curso.
