1. Colegio Vocacional Monseñor Sanabria
Mantenimiento de Maquinas
Productos para bobinado
Estudiante
Andrey Trujillo
Profesor
Luis Fernando Corrales
5-9

2. Alambre de cobre
El cobre es trefilado en frío y tiene una pureza del 99% y el
esmalte es resinoso lo que le da al aislamiento eléctrico, existen
varios tipos de coberturas para alambre, algunas dan resistencia a
altas temperaturas, otras dan alta flexibilidad, otras son dotadas
de colas de poliamida termo adherente, que al calentarse unen
un alambre a otro sin perder el aislamiento y forman un paquete
rígido, aunque los bobinados queden expuestos a la vista.

3. Aislante Espagueti
Este tipo de aislante esta diseñado para proteger de todo tipo de
temperatura ya sea muy baja o muy alta los aisladores deben
seleccionarse en forma pertinente, en baja tensión, una de las
alternativas válidas, son los espaguetis denominados para alta
temperatura, los cuales, dependiendo de ciertos parámetros
valores térmicos mayores o menores, flexibilidad, resistencia a la
abrasión, protección mecánica, están confeccionados con materias
primas diversas como vidrio acrílico o caucho siliconado.

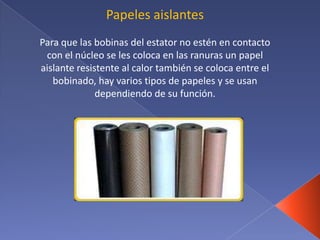

4. Papeles aislantes
Para que las bobinas del estator no estén en contacto
con el núcleo se les coloca en las ranuras un papel
aislante resistente al calor también se coloca entre el
bobinado, hay varios tipos de papeles y se usan
dependiendo de su función.

5. Papel Mylar
Se compone de un film de poliéster, es muy utilizado
por su espesor ya que reduce el espacio que necesita
el aislamiento este papel tiene varios tipos según su
flexibilidad, resistencia y tiene diferentes colores.

6. Papel Diamantado
Este papel posee alta resistencia a la tracción e inmejorable
elasticidad, su principal aplicación la encuentra en los
transformadores en aceite para la unión de las distintas
capas de cobre o aluminio, su distribución de diamantes de
resina asegura el espacio suficiente para una optima
impregnación de aceite.

7. Papel de pescado
Esta elaborado con sulfato de pulpa de madera, su
uso principal lo encuentra en la reparación de
motores de baja tensión, también es utilizado para
suajados en la industria de la impresión.

8. Papel Nomex
El papel Nomex esta diseñado para ser utilizado en
motores que requieren soportar temperaturas muy
altas, es un producto flexible con gran resistencia
mecánica es utilizado en la gran mayoría de los equipos
eléctricos se suministra en bobinas y corte de cintas.

9. Cintas aislantes
Existen determinadas aplicaciones, para las cuales, es necesarios
utilizar elementos de gran resistencia a altas temperaturas, tal es
el caso de la aislación de arneses de cables próximos a zonas
críticas de los motores vehiculares, o bien la protección circuital
de dispositivos calefactores como hornos y cámaras de
esterilización Hay de distintas medidas y de todos los colores
comerciales, en stock permanente.

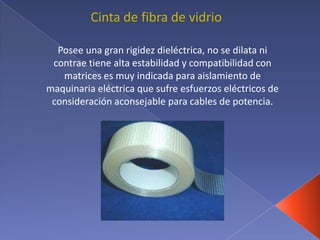

10. Cinta de fibra de vidrio
Posee una gran rigidez dieléctrica, no se dilata ni
contrae tiene alta estabilidad y compatibilidad con
matrices es muy indicada para aislamiento de
maquinaria eléctrica que sufre esfuerzos eléctricos de
consideración aconsejable para cables de potencia.

11. Cinta de Filamento
Esta cinta esta compuesta con película de poliéster con adhesivo
acrílico y pequeños filamentos de fibra de vidrio, alta resistencia
mecánica combinada con resistencia térmica, el acrílico le brinda
adhesividad alta, apta para encintado de transformadores,
condensadores , bobinas , cables y protecciones de motores.

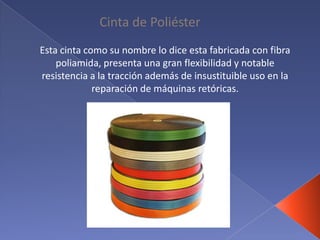

12. Cinta de Poliéster
Esta cinta como su nombre lo dice esta fabricada con fibra
poliamida, presenta una gran flexibilidad y notable
resistencia a la tracción además de insustituible uso en la
reparación de máquinas retóricas.

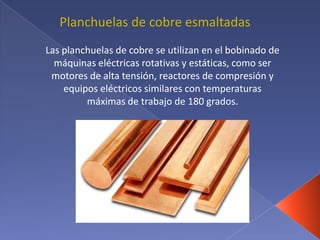

13. Las planchuelas de cobre se utilizan en el bobinado de
máquinas eléctricas rotativas y estáticas, como ser
motores de alta tensión, reactores de compresión y
equipos eléctricos similares con temperaturas
máximas de trabajo de 180 grados.
Planchuelas de cobre esmaltadas

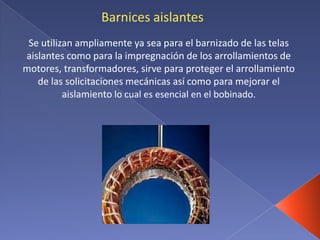

14. Barnices aislantes
Se utilizan ampliamente ya sea para el barnizado de las telas
aislantes como para la impregnación de los arrollamientos de
motores, transformadores, sirve para proteger el arrollamiento
de las solicitaciones mecánicas así como para mejorar el
aislamiento lo cual es esencial en el bobinado.

15. Cartones aislantes
Son productos desarrollados para aplicaciones de aislamiento
térmico en diversas situaciones donde diferentes exigencias son
atendidas por las características inherentes a cada tipo de cartón
aislante, son fabricados a partir de compuestos de fibras
inorgánicas estables a altas temperaturas y ligantes inorgánicos ,
que le confieren poder térmico incomparable.
