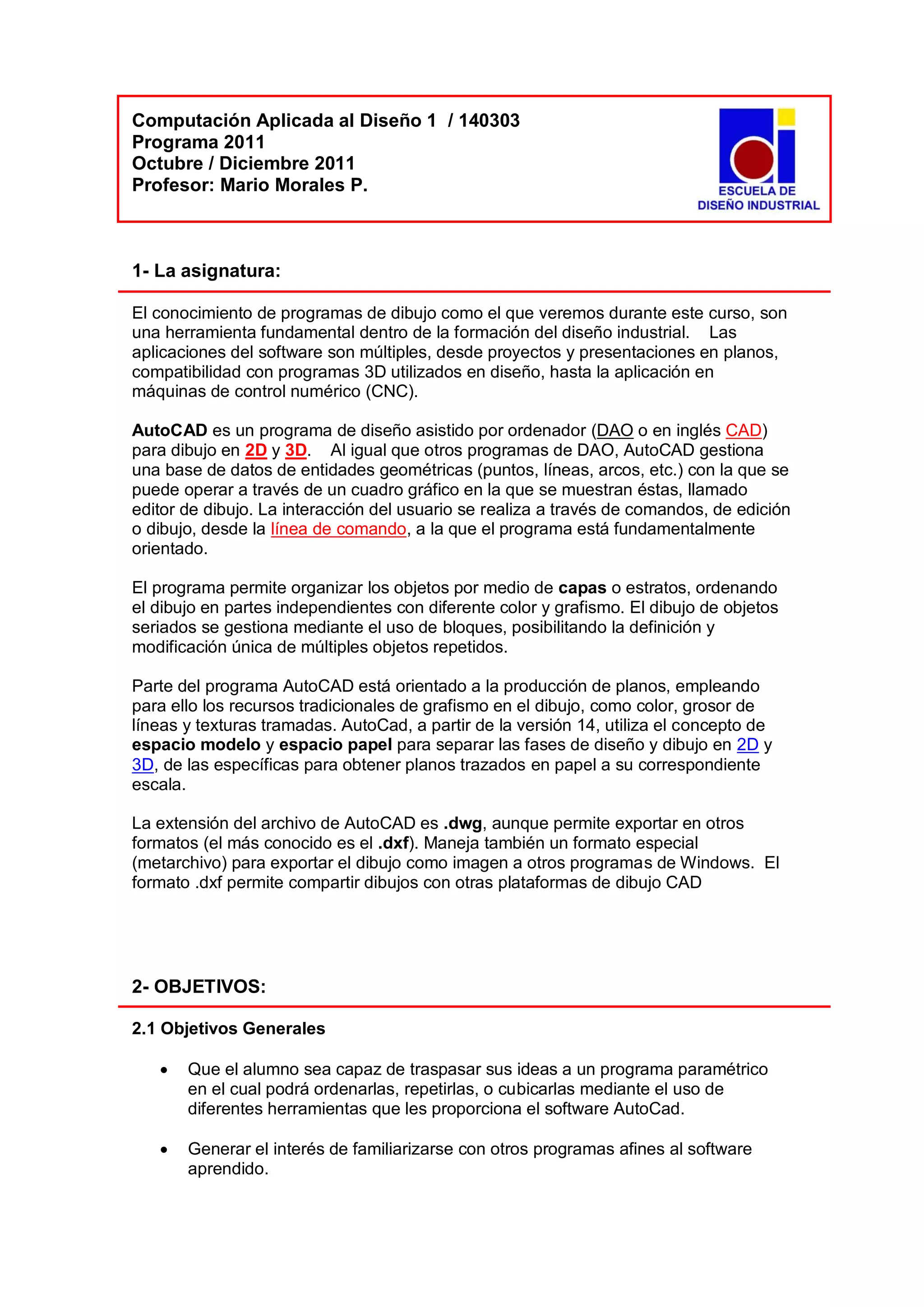

1. Computación Aplicada al Diseño 1 / 140303
Programa 2011
Octubre / Diciembre 2011
Profesor: Mario Morales P.
1- La asignatura:
El conocimiento de programas de dibujo como el que veremos durante este curso, son
una herramienta fundamental dentro de la formación del diseño industrial. Las
aplicaciones del software son múltiples, desde proyectos y presentaciones en planos,
compatibilidad con programas 3D utilizados en diseño, hasta la aplicación en
máquinas de control numérico (CNC).
AutoCAD es un programa de diseño asistido por ordenador (DAO o en inglés CAD)
para dibujo en 2D y 3D. Al igual que otros programas de DAO, AutoCAD gestiona
una base de datos de entidades geométricas (puntos, líneas, arcos, etc.) con la que se
puede operar a través de un cuadro gráfico en la que se muestran éstas, llamado
editor de dibujo. La interacción del usuario se realiza a través de comandos, de edición
o dibujo, desde la línea de comando, a la que el programa está fundamentalmente
orientado.
El programa permite organizar los objetos por medio de capas o estratos, ordenando
el dibujo en partes independientes con diferente color y grafismo. El dibujo de objetos
seriados se gestiona mediante el uso de bloques, posibilitando la definición y
modificación única de múltiples objetos repetidos.
Parte del programa AutoCAD está orientado a la producción de planos, empleando
para ello los recursos tradicionales de grafismo en el dibujo, como color, grosor de
líneas y texturas tramadas. AutoCad, a partir de la versión 14, utiliza el concepto de
espacio modelo y espacio papel para separar las fases de diseño y dibujo en 2D y
3D, de las específicas para obtener planos trazados en papel a su correspondiente
escala.
La extensión del archivo de AutoCAD es .dwg, aunque permite exportar en otros
formatos (el más conocido es el .dxf). Maneja también un formato especial
(metarchivo) para exportar el dibujo como imagen a otros programas de Windows. El
formato .dxf permite compartir dibujos con otras plataformas de dibujo CAD
2- OBJETIVOS:
2.1 Objetivos Generales
 Que el alumno sea capaz de traspasar sus ideas a un programa paramétrico
en el cual podrá ordenarlas, repetirlas, o cubicarlas mediante el uso de
diferentes herramientas que les proporciona el software AutoCad.
 Generar el interés de familiarizarse con otros programas afines al software
aprendido.

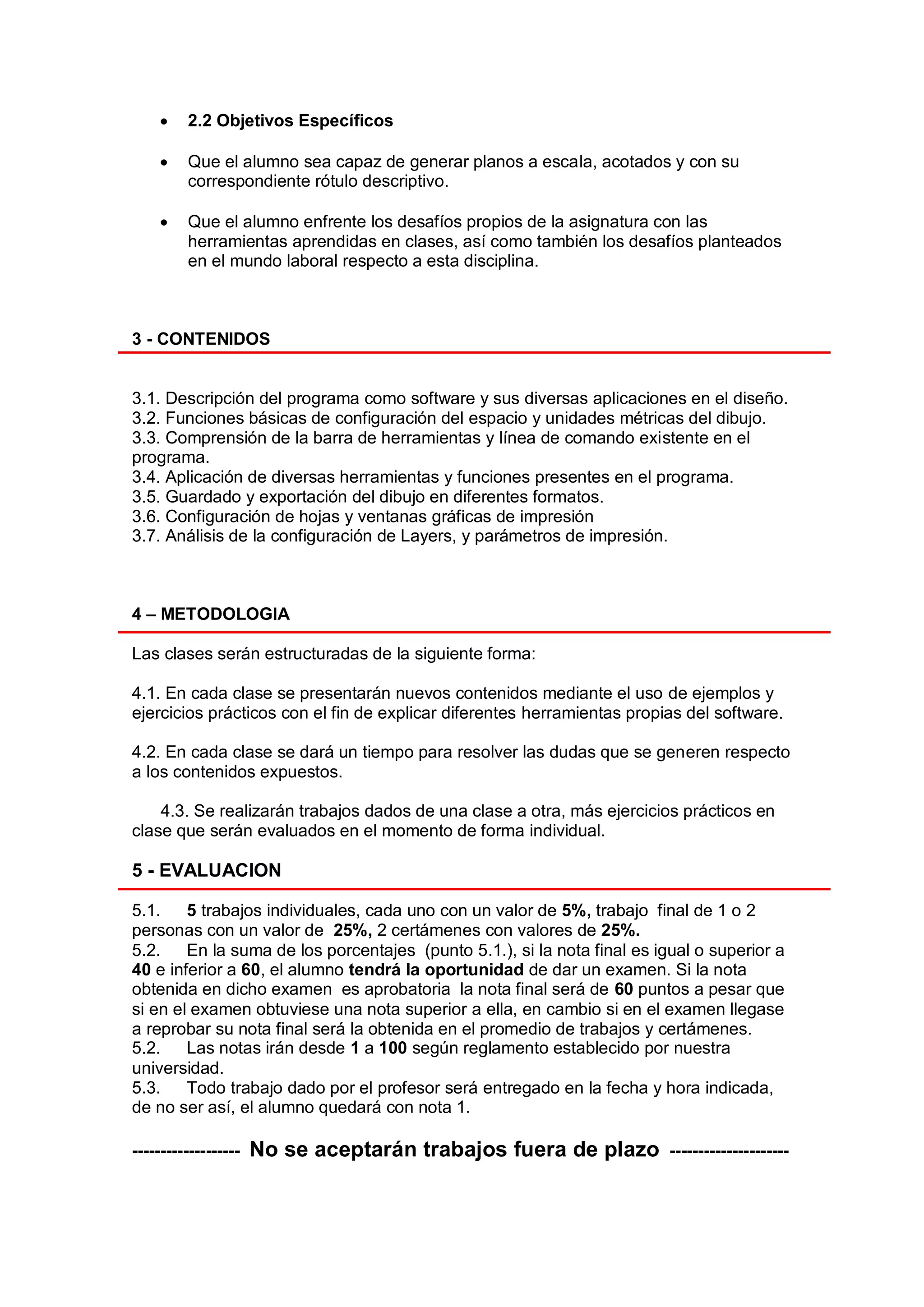

2.  2.2 Objetivos Específicos
 Que el alumno sea capaz de generar planos a escala, acotados y con su
correspondiente rótulo descriptivo.
 Que el alumno enfrente los desafíos propios de la asignatura con las
herramientas aprendidas en clases, así como también los desafíos planteados
en el mundo laboral respecto a esta disciplina.
3 - CONTENIDOS
3.1. Descripción del programa como software y sus diversas aplicaciones en el diseño.
3.2. Funciones básicas de configuración del espacio y unidades métricas del dibujo.
3.3. Comprensión de la barra de herramientas y línea de comando existente en el
programa.
3.4. Aplicación de diversas herramientas y funciones presentes en el programa.
3.5. Guardado y exportación del dibujo en diferentes formatos.
3.6. Configuración de hojas y ventanas gráficas de impresión
3.7. Análisis de la configuración de Layers, y parámetros de impresión.
4 – METODOLOGIA
Las clases serán estructuradas de la siguiente forma:
4.1. En cada clase se presentarán nuevos contenidos mediante el uso de ejemplos y
ejercicios prácticos con el fin de explicar diferentes herramientas propias del software.
4.2. En cada clase se dará un tiempo para resolver las dudas que se generen respecto
a los contenidos expuestos.
4.3. Se realizarán trabajos dados de una clase a otra, más ejercicios prácticos en
clase que serán evaluados en el momento de forma individual.
5 - EVALUACION
5.1. 5 trabajos individuales, cada uno con un valor de 5%, trabajo final de 1 o 2
personas con un valor de 25%, 2 certámenes con valores de 25%.
5.2. En la suma de los porcentajes (punto 5.1.), si la nota final es igual o superior a
40 e inferior a 60, el alumno tendrá la oportunidad de dar un examen. Si la nota
obtenida en dicho examen es aprobatoria la nota final será de 60 puntos a pesar que
si en el examen obtuviese una nota superior a ella, en cambio si en el examen llegase
a reprobar su nota final será la obtenida en el promedio de trabajos y certámenes.
5.2. Las notas irán desde 1 a 100 según reglamento establecido por nuestra
universidad.
5.3. Todo trabajo dado por el profesor será entregado en la fecha y hora indicada,
de no ser así, el alumno quedará con nota 1.
------------------- No se aceptarán trabajos fuera de plazo ---------------------

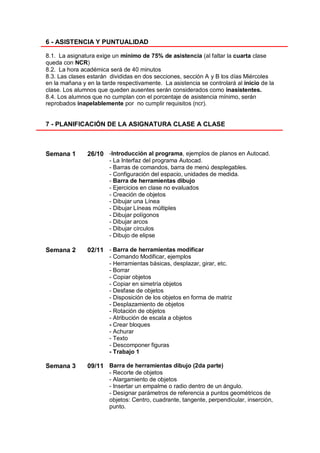

3. 6 - ASISTENCIA Y PUNTUALIDAD
8.1. La asignatura exige un mínimo de 75% de asistencia (al faltar la cuarta clase
queda con NCR)
8.2. La hora académica será de 40 minutos
8.3. Las clases estarán divididas en dos secciones, sección A y B los días Miércoles
en la mañana y en la tarde respectivamente. La asistencia se controlará al inicio de la
clase. Los alumnos que queden ausentes serán considerados como inasistentes.
8.4. Los alumnos que no cumplan con el porcentaje de asistencia mínimo, serán
reprobados inapelablemente por no cumplir requisitos (ncr).
7 - PLANIFICACIÓN DE LA ASIGNATURA CLASE A CLASE
Semana 1 26/10 -Introducción al programa, ejemplos de planos en Autocad.
- La Interfaz del programa Autocad.
- Barras de comandos, barra de menú desplegables.
- Configuración del espacio, unidades de medida.
- Barra de herramientas dibujo
- Ejercicios en clase no evaluados
- Creación de objetos
- Dibujar una Línea
- Dibujar Líneas múltiples
- Dibujar polígonos
- Dibujar arcos
- Dibujar círculos
- Dibujo de elipse
Semana 2 02/11 - Barra de herramientas modificar
- Comando Modificar, ejemplos
- Herramientas básicas, desplazar, girar, etc.
- Borrar
- Copiar objetos
- Copiar en simetría objetos
- Desfase de objetos
- Disposición de los objetos en forma de matriz
- Desplazamiento de objetos
- Rotación de objetos
- Atribución de escala a objetos
- Crear bloques
- Achurar
- Texto
- Descomponer figuras
- Trabajo 1
Semana 3 09/11 Barra de herramientas dibujo (2da parte)
- Recorte de objetos
- Alargamiento de objetos
- Insertar un empalme o radio dentro de un ángulo.
- Designar parámetros de referencia a puntos geométricos de
objetos: Centro, cuadrante, tangente, perpendicular, inserción,
punto.

4. - Encuadrar un dibujo en tiempo real
Zoom, básico y avanzados.
- Dibujar una Polilínea
- Insertar Objetos con xref
- Ejercicios Próximo certamen
- Trabajo 2
Semana 4 16/11  CERTAMEN 1 (25%)
Semana 5 23/11 Capas y cotas
Creación de capas y asignación de colores y nombres
Activación y desactivación de capas
Acotado
Cotas, escala y configuración
Cotas lineales
Cotas alineadas
Cotas angulares
Directrices y anotaciones
Dibujo en Isométrica
Tipos de ángulos y características
Trabajo3
Semana 6 30/11 Introducción al dibujo técnico
Sistemas de representación
Tipos de vistas, frontal, lateral superior.
Normalización
Ejercicios de vistas
Trabajo 4
Semana 7 07/12 Configuración de hojas de presentaciones
Configuración de trazadores
Configuración de dispositivos de impresión
Ejercicio en clases de impresión
Trabajo 5
Semana 8 14/12  Segundo certamen (25%)
Semana 10 21/12 Presentación del trabajo final
Avance en clases
Consultas respecto al trabajo.
Semana 12 28/01 - ENTREGA FINAL
