1. PROGRAMA
PARA CALCULAR
VALORES DE
RESISTENCIAS

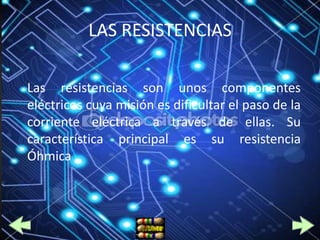

2. LAS RESISTENCIAS
Las resistencias son unos componentes
eléctricos cuya misión es dificultar el paso de la
corriente eléctrica a través de ellas. Su
característica principal es su resistencia
Óhmica .

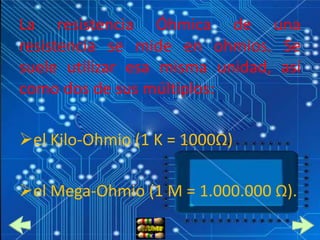

3. La resistencia Óhmica de una
resistencia se mide en ohmios. Se
suele utilizar esa misma unidad, así
como dos de sus múltiplos:
el Kilo-Ohmio (1 K = 1000Ω)
el Mega-Ohmio (1 M = 1.000.000 Ω).

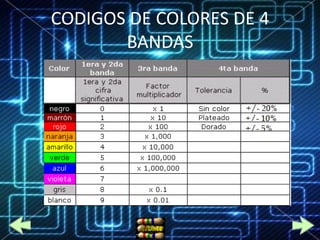

4. CODIGOS DE COLORES DE 4
BANDAS

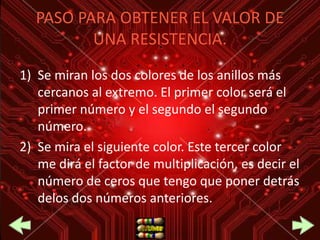

5. PASO PARA OBTENER EL VALOR DE
UNA RESISTENCIA.
1) Se miran los dos colores de los anillos más
cercanos al extremo. El primer color será el
primer número y el segundo el segundo
número.
2) Se mira el siguiente color. Este tercer color
me dirá el factor de multiplicación, es decir el
número de ceros que tengo que poner detrás
delos dos números anteriores.

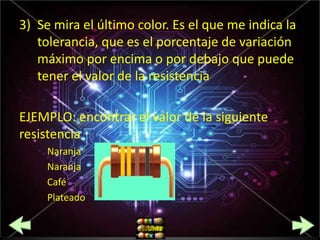

6. 3) Se mira el último color. Es el que me indica la
tolerancia, que es el porcentaje de variación
máximo por encima o por debajo que puede
tener el valor de la resistencia
EJEMPLO: encontrar el valor de la siguiente
resistencia
Naranja
Naranja
Café
Plateado

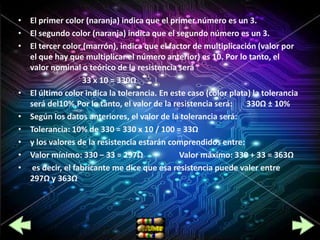

7. • El primer color (naranja) indica que el primer número es un 3.
• El segundo color (naranja) indica que el segundo número es un 3.
• El tercer color (marrón), indica que el factor de multiplicación (valor por
el que hay que multiplicar el número anterior) es 10. Por lo tanto, el
valor nominal o teórico de la resistencia será
33 x 10 = 330Ω
• El último color indica la tolerancia. En este caso (color plata) la tolerancia
será del10%.Por lo tanto, el valor de la resistencia será: 330Ω ± 10%
• Según los datos anteriores, el valor de la tolerancia será:
• Tolerancia: 10% de 330 = 330 x 10 / 100 = 33Ω
• y los valores de la resistencia estarán comprendidos entre:
• Valor mínimo: 330 – 33 = 297Ω Valor máximo: 330 + 33 = 363Ω
• es decir, el fabricante me dice que esa resistencia puede valer entre
297Ω y 363Ω

8. INTRODUCCIÓN A LA
PROGRAMACIÓN

9. Operadores y expresiones
Operadores
Los operadores son símbolos especiales que
por lo común se utilizan en expresiones.
Expresiones.
Una expresión es una combinación de
operadores y operandos de cuya evaluación se
obtiene un valor.

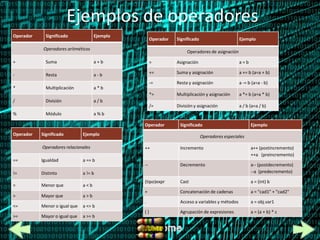

10. Ejemplos de operadores
Operador Significado Ejemplo
Operador Significado Ejemplo
Operadores aritméticos
Operadores de asignación
+ Suma a+b = Asignación a=b
- Resta a-b += Suma y asignación a += b (a=a + b)
-= Resta y asignación a -= b (a=a - b)
* Multiplicación a*b
*= Multiplicación y asignación a *= b (a=a * b)
/ División a/b
/= División y asignación a / b (a=a / b)
% Módulo a%b
Operador Significado Ejemplo
Operador Significado Ejemplo Operadores especiales
Operadores relacionales ++ Incremento a++ (postincremento)
++a (preincremento)
== Igualdad a == b
-- Decremento a-- (postdecremento)
!= Distinto a != b --a (predecremento)
(tipo)expr Cast a = (int) b
< Menor que a<b
+ Concatenación de cadenas a = "cad1" + "cad2"
> Mayor que a>b
. Acceso a variables y métodos a = obj.var1
<= Menor o igual que a <= b
() Agrupación de expresiones a = (a + b) * c
>= Mayor o igual que a >= b

11. ESTRUCTURAS DE SELECCIÓN
SENTENCIAS IF Y SWITCH

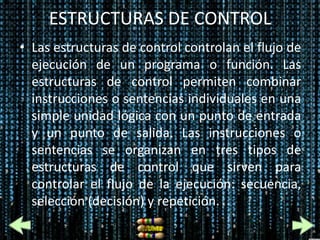

12. ESTRUCTURAS DE CONTROL
• Las estructuras de control controlan el flujo de
ejecución de un programa o función. Las
estructuras de control permiten combinar
instrucciones o sentencias individuales en una
simple unidad lógica con un punto de entrada
y un punto de salida. Las instrucciones o
sentencias se organizan en tres tipos de
estructuras de control que sirven para
controlar el flujo de la ejecución: secuencia,
selección (decisión) y repetición.

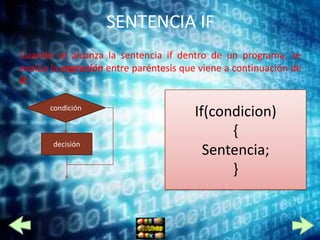

13. SENTENCIA IF
Cuando se alcanza la sentencia if dentro de un programa, se
evalúa la expresión entre paréntesis que viene a continuación de
if.
condición
If(condicion)
{
decisión
Sentencia;
}

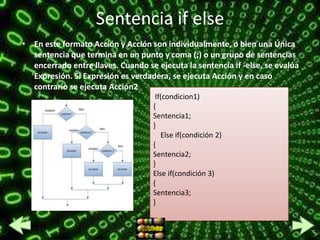

14. Sentencia if else
• En este formato Acción y Acción son individualmente, o bien una Única
sentencia que termina en un punto y coma (;) o un grupo de sentencias
encerrado entre llaves. Cuando se ejecuta la sentencia if -else, se evalúa
Expresión. Si Expresión es verdadera, se ejecuta Acción y en caso
contrario se ejecuta Acción2
If(condicion1)
{
Sentencia1;
}
Else if(condición 2)
{
Sentencia2;
}
Else if(condición 3)
{
Sentencia3;
}

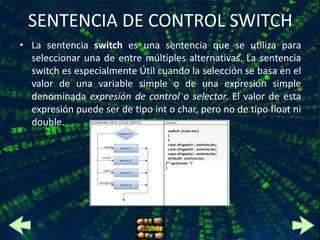

15. SENTENCIA DE CONTROL SWITCH
• La sentencia switch es una sentencia que se utiliza para
seleccionar una de entre múltiples alternativas. La sentencia
switch es especialmente Útil cuando la selección se basa en el
valor de una variable simple o de una expresión simple
denominada expresión de control o selector. El valor de esta
expresión puede ser de tipo int o char, pero no de tipo float ni
double.

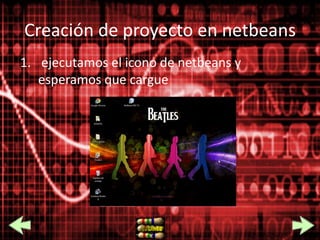

16. Creación de proyecto en netbeans
1. ejecutamos el icono de netbeans y
esperamos que cargue

17. 2. Clic en file-> nuevo proyecto->java->java
aplicación-> next ->ponemos el nombre de
nuestro proyecto-> finish

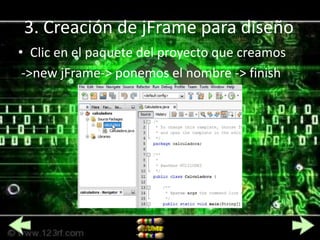

18. 3. Creación de jFrame para diseño
• Clic en el paquete del proyecto que creamos
->new jFrame-> ponemos el nombre -> finish

19. 4.Llamado de la función del
jFrame
Damos clic en calculadora y ponemos el
siguiente código new resistencias().show();

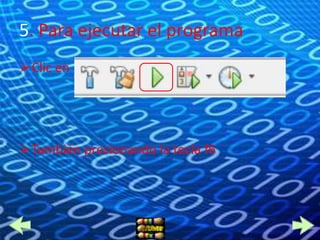

20. 5. Para ejecutar el programa
Clic en
También presionando la tecla f6

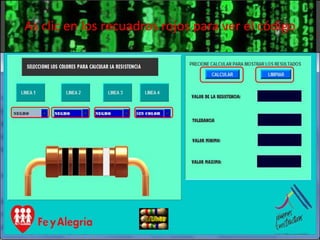

21. As clic en los recuadros rojos para ver el código

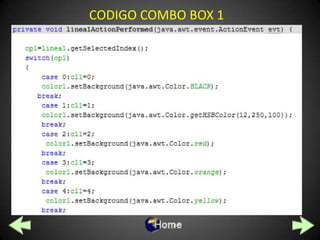

22. CODIGO COMBO BOX 1

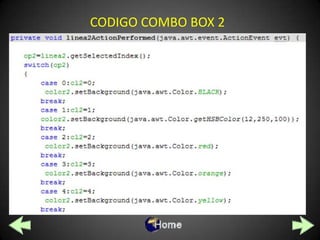

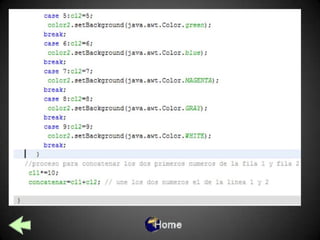

24. CODIGO COMBO BOX 2

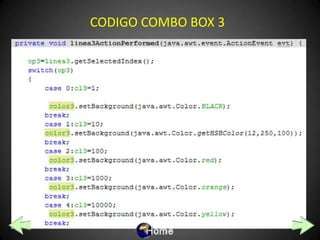

26. CODIGO COMBO BOX 3

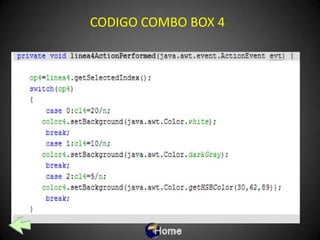

28. CODIGO COMBO BOX 4

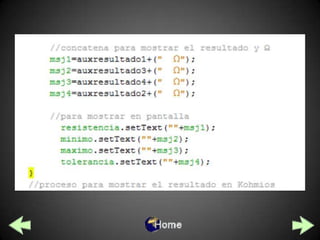

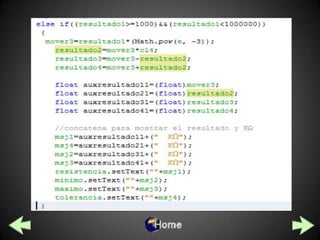

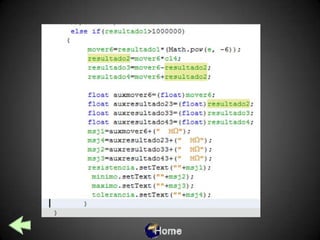

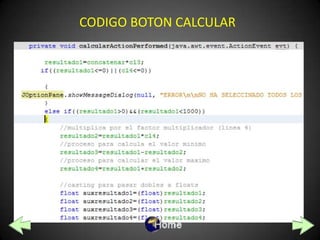

29. CODIGO BOTON CALCULAR

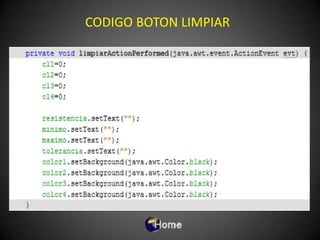

33. CODIGO BOTON LIMPIAR
