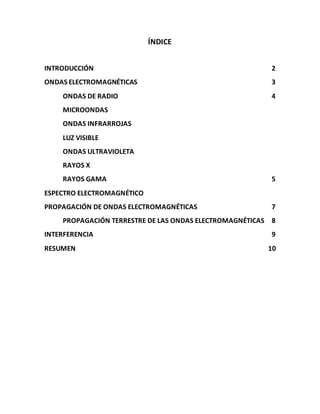

3. ÍNDICE
INTRODUCCIÓN 2
ONDAS ELECTROMAGNÉTICAS 3
ONDAS DE RADIO 4
MICROONDAS
ONDAS INFRARROJAS
LUZ VISIBLE
ONDAS ULTRAVIOLETA
RAYOS X
RAYOS GAMA 5
ESPECTRO ELECTROMAGNÉTICO
PROPAGACIÓN DE ONDAS ELECTROMAGNÉTICAS 7
PROPAGACIÓN TERRESTRE DE LAS ONDAS ELECTROMAGNÉTICAS 8
INTERFERENCIA 9
RESUMEN 10
4. Universidad Tecnológica De Manzanillo JuanCarlos Martínez Pérez
2

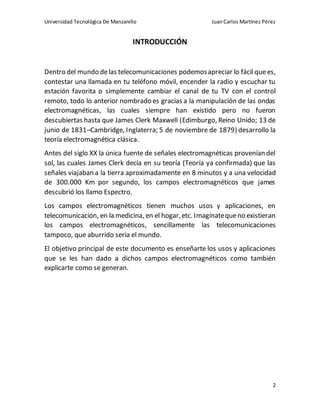

INTRODUCCIÓN
Dentro del mundo delas telecomunicaciones podemosapreciar lo fácil quees,
contestar una llamada en tu teléfono móvil, encender la radio y escuchar tu
estación favorita o simplemente cambiar el canal de tu TV con el control
remoto, todo lo anterior nombrado es gracias a la manipulación de las ondas
electromagnéticas, las cuales siempre han existido pero no fueron
descubiertas hasta que James Clerk Maxwell (Edimburgo, Reino Unido; 13 de
junio de 1831–Cambridge, Inglaterra; 5 de noviembre de 1879) desarrollo la
teoría electromagnética clásica.
Antes del siglo XX la única fuente de señales electromagnéticas provenían del
sol, las cuales James Clerk decía en su teoría (Teoría ya confirmada) que las
señales viajaban a la tierra aproximadamente en 8 minutos y a una velocidad
de 300.000 Km por segundo, los campos electromagnéticos que james
descubrió los llamo Espectro.
Los campos electromagnéticos tienen muchos usos y aplicaciones, en
telecomunicación, en la medicina, en el hogar,etc. Imagínatequeno existieran
los campos electromagnéticos, sencillamente las telecomunicaciones
tampoco, que aburrido seria el mundo.
El objetivo principal de este documento es enseñarte los usos y aplicaciones
que se les han dado a dichos campos electromagnéticos como también
explicarte como se generan.
5. Universidad Tecnológica De Manzanillo JuanCarlos Martínez Pérez
3

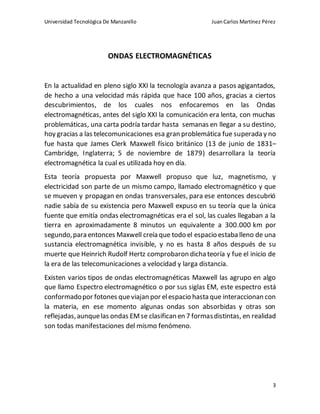

ONDAS ELECTROMAGNÉTICAS
En la actualidad en pleno siglo XXI la tecnología avanza a pasos agigantados,
de hecho a una velocidad más rápida que hace 100 años, gracias a ciertos
descubrimientos, de los cuales nos enfocaremos en las Ondas
electromagnéticas, antes del siglo XXI la comunicación era lenta, con muchas
problemáticas, una carta podría tardar hasta semanas en llegar a su destino,
hoy gracias a las telecomunicaciones esa gran problemática fue superada y no
fue hasta que James Clerk Maxwell físico británico (13 de junio de 1831–
Cambridge, Inglaterra; 5 de noviembre de 1879) desarrollara la teoría
electromagnética la cual es utilizada hoy en día.
Esta teoría propuesta por Maxwell propuso que luz, magnetismo, y
electricidad son parte de un mismo campo, llamado electromagnético y que
se mueven y propagan en ondas transversales, para ese entonces descubrió
nadie sabía de su existencia pero Maxwell expuso en su teoría que la única
fuente que emitía ondas electromagnéticas era el sol, las cuales llegaban a la
tierra en aproximadamente 8 minutos un equivalente a 300.000 km por
segundo,para entonces Maxwell creía que todo el espacio estaba lleno de una
sustancia electromagnética invisible, y no es hasta 8 años después de su
muerte que Heinrich Rudolf Hertz comprobaron dichateoría y fue el inicio de
la era de las telecomunicaciones a velocidad y larga distancia.
Existen varios tipos de ondas electromagnéticas Maxwell las agrupo en algo
que llamo Espectro electromagnético o por sus siglas EM, este espectro está
conformadopor fotones queviajan por elespacio hasta que interaccionan con
la materia, en ese momento algunas ondas son absorbidas y otras son
reflejadas,aunquelas ondas EMse clasifican en 7 formasdistintas, en realidad
son todas manifestaciones del mismo fenómeno.
6. Universidad Tecnológica De Manzanillo JuanCarlos Martínez Pérez
4

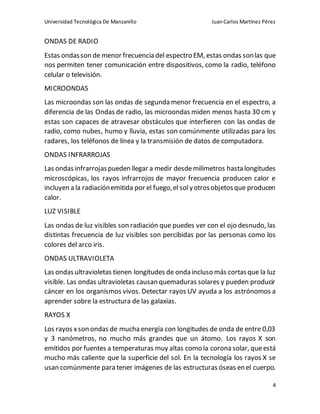

ONDAS DE RADIO
Estas ondasson de menor frecuencia del espectro EM, estas ondas sonlas que
nos permiten tener comunicación entre dispositivos, como la radio, teléfono
celular o televisión.
MICROONDAS
Las microondas son las ondas de segunda menor frecuencia en el espectro, a
diferencia de las Ondas de radio, las microondas miden menos hasta 30 cm y
estas son capaces de atravesar obstáculos que interfieren con las ondas de
radio, como nubes, humo y lluvia, estas son comúnmente utilizadas para los
radares, los teléfonos de línea y la transmisión de datos de computadora.
ONDAS INFRARROJAS
Las ondas infrarrojaspueden llegar a medir desdemilímetros hasta longitudes
microscópicas, los rayos infrarrojos de mayor frecuencia producen calor e
incluyen a la radiaciónemitida por el fuego,el solyotrosobjetosque producen
calor.
LUZ VISIBLE
Las ondas de luz visibles son radiación que puedes ver con el ojo desnudo, las
distintas frecuencia de luz visibles son percibidas por las personas como los
colores del arco iris.
ONDAS ULTRAVIOLETA
Las ondasultravioletas tienen longitudes de onda incluso más cortasque la luz
visible. Las ondas ultravioletas causan quemaduras solares y pueden producir
cáncer en los organismos vivos. Detectar rayos UV ayuda a los astrónomos a
aprender sobre la estructura de las galaxias.
RAYOS X
Los rayos xson ondas de muchaenergía con longitudes de onda de entre 0,03
y 3 nanómetros, no mucho más grandes que un átomo. Los rayos X son
emitidos por fuentes a temperaturas muy altas como la corona solar, queestá
mucho más caliente que la superficie del sol. En la tecnología los rayos X se
usan comúnmente para tener imágenes de las estructuras óseas en el cuerpo.
7. Universidad Tecnológica De Manzanillo JuanCarlos Martínez Pérez
5

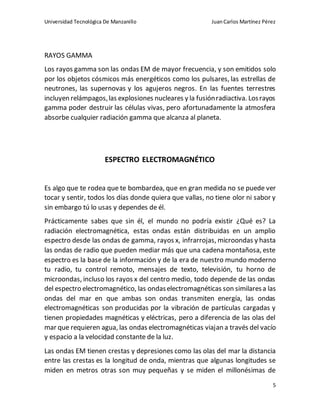

RAYOS GAMMA
Los rayos gamma son las ondas EM de mayor frecuencia, y son emitidos solo
por los objetos cósmicos más energéticos como los pulsares, las estrellas de
neutrones, las supernovas y los agujeros negros. En las fuentes terrestres
incluyen relámpagos,las explosiones nucleares y la fusiónradiactiva. Losrayos
gamma poder destruir las células vivas, pero afortunadamente la atmosfera
absorbe cualquier radiación gamma que alcanza al planeta.
ESPECTRO ELECTROMAGNÉTICO
Es algo que te rodea que te bombardea, que en gran medida no se puede ver
tocar y sentir, todos los días donde quiera que vallas, no tiene olor ni sabor y
sin embargo tú lo usas y dependes de él.
Prácticamente sabes que sin él, el mundo no podría existir ¿Qué es? La
radiación electromagnética, estas ondas están distribuidas en un amplio
espectro desde las ondas de gamma, rayos x, infrarrojas, microondas y hasta
las ondas de radio que pueden mediar más que una cadena montañosa, este
espectro es la base de la información y de la era de nuestro mundo moderno
tu radio, tu control remoto, mensajes de texto, televisión, tu horno de
microondas, incluso los rayos x del centro medio, todo depende de las ondas
del espectro electromagnético, las ondaselectromagnéticas son similaresa las
ondas del mar en que ambas son ondas transmiten energía, las ondas
electromagnéticas son producidas por la vibración de partículas cargadas y
tienen propiedades magnéticas y eléctricas, pero a diferencia de las olas del
mar que requieren agua, las ondas electromagnéticas viajan a través del vacío
y espacio a la velocidad constante de la luz.
Las ondas EM tienen crestas y depresiones como las olas del mar la distancia
entre las crestas es la longitud de onda, mientras que algunas longitudes se
miden en metros otras son muy pequeñas y se miden el millonésimas de
8. Universidad Tecnológica De Manzanillo JuanCarlos Martínez Pérez
6

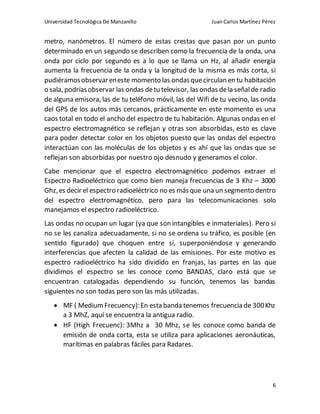

metro, nanómetros. El número de estas crestas que pasan por un punto
determinado en un segundo se describen como la frecuencia de la onda, una
onda por ciclo por segundo es a lo que se llama un Hz, al añadir energía
aumenta la frecuencia de la onda y la longitud de la misma es más corta, si
pudiéramosobservareneste momento las ondasquecirculan en tu habitación
o sala, podríasobservar las ondas detu televisor, las ondas dela señalde radio
de alguna emisora, las de tu teléfono móvil, las del Wifi de tu vecino, las onda
del GPS de los autos más cercanos, prácticamente en este momento es una
caos total en todo el ancho del espectro de tu habitación. Algunas ondas en el
espectro electromagnético se reflejan y otras son absorbidas, esto es clave
para poder detectar color en los objetos puesto que las ondas del espectro
interactúan con las moléculas de los objetos y es ahí que las ondas que se
reflejan son absorbidas por nuestro ojo desnudo y generamos el color.
Cabe mencionar que el espectro electromagnético podemos extraer el
Espectro Radioeléctrico que como bien maneja frecuencias de 3 Khz – 3000
Ghz,es decir el espectro radioeléctrico no es másque una un segmento dentro
del espectro electromagnético, pero para las telecomunicaciones solo
manejamos el espectro radioeléctrico.
Las ondas no ocupan un lugar (ya que son intangibles e inmateriales). Pero si
no se les canaliza adecuadamente, si no se ordena su tráfico, es posible (en
sentido figurado) que choquen entre sí, superponiéndose y generando
interferencias que afecten la calidad de las emisiones. Por este motivo es
espectro radioeléctrico ha sido dividido en franjas, las partes en las que
dividimos el espectro se les conoce como BANDAS, claro está que se
encuentran catalogadas dependiendo su función, tenemos las bandas
siguientes no son todas pero son las más utilizadas.
MF ( MediumFrecuency):En esta banda tenemos frecuencia de 300Khz
a 3 MhZ, aquí se encuentra la antigua radio.
HF (High Frecuenc): 3Mhz a 30 Mhz, se les conoce como banda de
emisión de onda corta, esta se utiliza para aplicaciones aeronáuticas,
marítimas en palabras fáciles para Radares.
9. Universidad Tecnológica De Manzanillo JuanCarlos Martínez Pérez
7

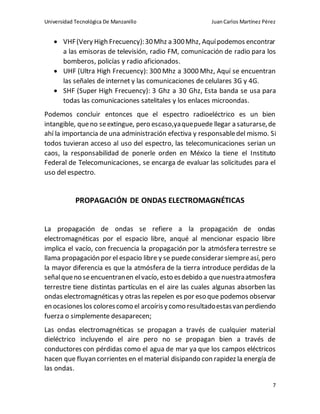

VHF(Very High Frecuency):30Mhz a 300Mhz, Aquípodemos encontrar
a las emisoras de televisión, radio FM, comunicación de radio para los
bomberos, policías y radio aficionados.
UHF (Ultra High Frecuency): 300 Mhz a 3000 Mhz, Aquí se encuentran
las señales de internet y las comunicaciones de celulares 3G y 4G.
SHF (Super High Frecuency): 3 Ghz a 30 Ghz, Esta banda se usa para
todas las comunicaciones satelitales y los enlaces microondas.
Podemos concluir entonces que el espectro radioeléctrico es un bien
intangible, queno seextingue, pero escaso,yaquepuede llegar a saturarse,de
ahí la importancia de una administración efectiva y responsabledel mismo. Si
todos tuvieran acceso al uso del espectro, las telecomunicaciones serian un
caos, la responsabilidad de ponerle orden en México la tiene el Instituto
Federal de Telecomunicaciones, se encarga de evaluar las solicitudes para el
uso del espectro.
PROPAGACIÓN DE ONDAS ELECTROMAGNÉTICAS
La propagación de ondas se refiere a la propagación de ondas
electromagnéticas por el espacio libre, anqué al mencionar espacio libre
implica el vacío, con frecuencia la propagación por la atmósfera terrestre se
llama propagación por el espacio libre y se puedeconsiderar siempreasí, pero
la mayor diferencia es que la atmósfera de la tierra introduce perdidas de la
señalqueno seencuentranen elvacío, esto esdebido a quenuestraatmosfera
terrestre tiene distintas partículas en el aire las cuales algunas absorben las
ondas electromagnéticas y otras las repelen es por eso que podemos observar
en ocasioneslos colorescomo el arcoírisy como resultadoestasvan perdiendo
fuerza o simplemente desaparecen;
Las ondas electromagnéticas se propagan a través de cualquier material
dieléctrico incluyendo el aire pero no se propagan bien a través de
conductores con pérdidas como el agua de mar ya que los campos eléctricos
hacen que fluyan corrientes en el material disipando con rapidez la energía de
las ondas.
10. Universidad Tecnológica De Manzanillo JuanCarlos Martínez Pérez
8

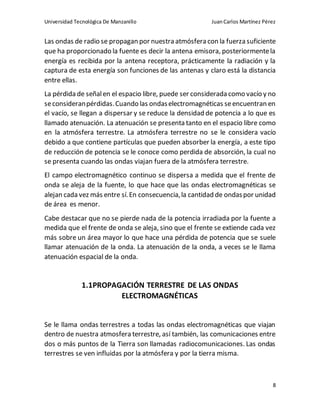

Las ondas de radio se propagan por nuestra atmósfera con la fuerza suficiente
que ha proporcionado la fuente es decir la antena emisora, posteriormentela
energía es recibida por la antena receptora, prácticamente la radiación y la
captura de esta energía son funciones de las antenas y claro está la distancia
entre ellas.
La pérdida de señalen el espacio libre, puede ser considerada como vacío y no
seconsideranpérdidas.Cuando las ondaselectromagnéticas seencuentran en
el vacío, se llegan a dispersar y se reduce la densidad de potencia a lo que es
llamado atenuación. La atenuación se presenta tanto en el espacio libre como
en la atmósfera terrestre. La atmósfera terrestre no se le considera vacío
debido a que contiene partículas que pueden absorber la energía, a este tipo
de reducción de potencia se le conoce como perdida de absorción, la cual no
se presenta cuando las ondas viajan fuera de la atmósfera terrestre.
El campo electromagnético continuo se dispersa a medida que el frente de
onda se aleja de la fuente, lo que hace que las ondas electromagnéticas se
alejan cada vez más entre sí.En consecuencia,la cantidad de ondaspor unidad
de área es menor.
Cabe destacar que no se pierde nada de la potencia irradiada por la fuente a
medida que el frente de onda se aleja, sino que el frente se extiende cada vez
más sobre un área mayor lo que hace una pérdida de potencia que se suele
llamar atenuación de la onda. La atenuación de la onda, a veces se le llama
atenuación espacial de la onda.
1.1PROPAGACIÓN TERRESTRE DE LAS ONDAS
ELECTROMAGNÉTICAS
Se le llama ondas terrestres a todas las ondas electromagnéticas que viajan
dentro de nuestra atmosfera terrestre, así también, las comunicaciones entre
dos o más puntos de la Tierra son llamadas radiocomunicaciones. Las ondas
terrestres se ven influidas por la atmósfera y por la tierra misma.
11. Universidad Tecnológica De Manzanillo JuanCarlos Martínez Pérez
9

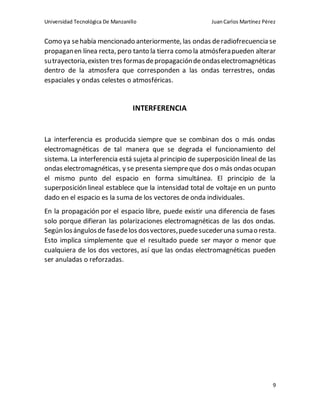

Como ya sehabía mencionado anteriormente, las ondas deradiofrecuencia se
propaganen línea recta, pero tanto la tierra como la atmósferapueden alterar
sutrayectoria,existen tres formasdepropagacióndeondaselectromagnéticas
dentro de la atmosfera que corresponden a las ondas terrestres, ondas
espaciales y ondas celestes o atmosféricas.
INTERFERENCIA
La interferencia es producida siempre que se combinan dos o más ondas
electromagnéticas de tal manera que se degrada el funcionamiento del
sistema. La interferencia está sujeta al principio de superposición lineal de las
ondas electromagnéticas, y se presenta siempreque dos o más ondas ocupan
el mismo punto del espacio en forma simultánea. El principio de la
superposición lineal establece que la intensidad total de voltaje en un punto
dado en el espacio es la suma de los vectores de onda individuales.
En la propagación por el espacio libre, puede existir una diferencia de fases
solo porque difieran las polarizaciones electromagnéticas de las dos ondas.
Según losángulosde fasedelos dosvectores,puedesucederuna sumao resta.
Esto implica simplemente que el resultado puede ser mayor o menor que
cualquiera de los dos vectores, así que las ondas electromagnéticas pueden
ser anuladas o reforzadas.
12. Universidad Tecnológica De Manzanillo JuanCarlos Martínez Pérez
10

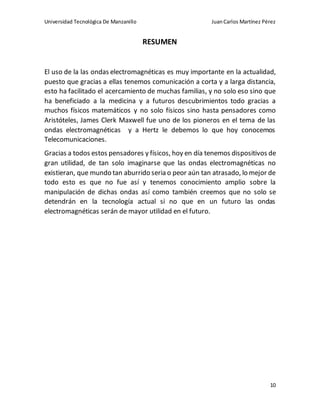

RESUMEN
El uso de la las ondas electromagnéticas es muy importante en la actualidad,
puesto que gracias a ellas tenemos comunicación a corta y a larga distancia,
esto ha facilitado el acercamiento de muchas familias, y no solo eso sino que
ha beneficiado a la medicina y a futuros descubrimientos todo gracias a
muchos físicos matemáticos y no solo físicos sino hasta pensadores como
Aristóteles, James Clerk Maxwell fue uno de los pioneros en el tema de las
ondas electromagnéticas y a Hertz le debemos lo que hoy conocemos
Telecomunicaciones.
Gracias a todos estos pensadores y físicos, hoy en día tenemos dispositivos de
gran utilidad, de tan solo imaginarse que las ondas electromagnéticas no
existieran, que mundo tan aburrido seria o peor aún tan atrasado, lo mejor de
todo esto es que no fue así y tenemos conocimiento amplio sobre la
manipulación de dichas ondas así como también creemos que no solo se
detendrán en la tecnología actual si no que en un futuro las ondas
electromagnéticas serán de mayor utilidad en el futuro.
