Comunicaciones 1 unidad 1

UCC MANAGUA
IIT
comunicaciones 1
Msc.Monica Centeno

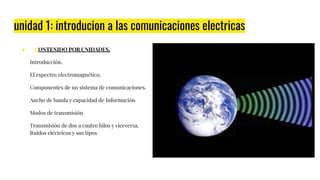

unidad 1: introducion a las comunicaciones electricas
● CONTENIDO POR UNIDADES.
Introducción.
El espectro electromagnético.
Componentes de un sistema de comunicaciones.
Ancho de banda y capacidad de Información
Modos de transmisión
Transmisión de dos a cuatro hilos y viceversa.
Ruidos eléctricos y sus tipos

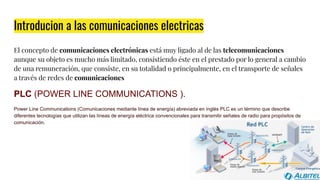

Introducion a las comunicaciones electricas
El concepto de comunicaciones electrónicas está muy ligado al de las telecomunicaciones
aunque su objeto es mucho más limitado, consistiendo éste en el prestado por lo general a cambio
de una remuneración, que consiste, en su totalidad o principalmente, en el transporte de señales
a través de redes de comunicaciones
PLC (POWER LINE COMMUNICATIONS ).
Power Line Communications (Comunicaciones mediante línea de energía) abreviada en inglés PLC es un término que describe
diferentes tecnologías que utilizan las líneas de energía eléctrica convencionales para transmitir señales de radio para propósitos de
comunicación.

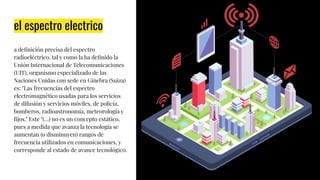

el espectro electrico
a definición precisa del espectro
radioeléctrico, tal y como la ha definido la
Unión Internacional de Telecomunicaciones
(UIT), organismo especializado de las
Naciones Unidas con sede en Ginebra (Suiza)
es: "Las frecuencias del espectro
electromagnético usadas para los servicios
de difusión y servicios móviles, de policía,
bomberos, radioastronomía, meteorología y
fijos." Este "(…) no es un concepto estático,
pues a medida que avanza la tecnología se
aumentan (o disminuyen) rangos de
frecuencia utilizados en comunicaciones, y
corresponde al estado de avance tecnológico.

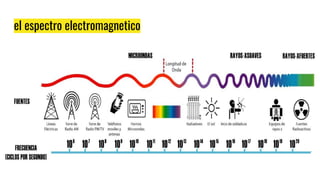

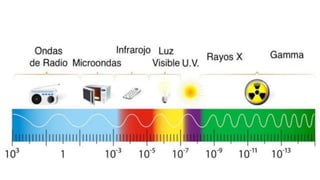

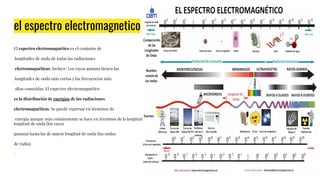

el espectro electromagnetico
El espectro electromagnético es el conjunto de
longitudes de onda de todas las radiaciones
electromagnéticas. Incluye: Los rayos gamma tienen las
longitudes de onda más cortas y las frecuencias más
altas conocidas. El espectro electromagnético
es la distribución de energías de las radiaciones
electromagnéticas. Se puede expresar en términos de
energía aunque más comúnmente se hace en términos de la longitud de onda y frecuencias de las radiaciones. Se extiende desde las radiaciones con menor
longitud de onda (los rayos
gamma) hasta las de mayor longitud de onda (las ondas
de radio).
E

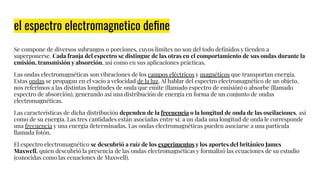

el espectro electromagnetico deﬁne
Se compone de diversos subrangos o porciones, cuyos límites no son del todo deﬁnidos y tienden a
superponerse. Cada franja del espectro se distingue de las otras en el comportamiento de sus ondas durante la
emisión, transmisión y absorción, así como en sus aplicaciones prácticas.
Las ondas electromagnéticas son vibraciones de los campos eléctricos y magnéticos que transportan energía.
Estas ondas se propagan en el vacío a velocidad de la luz. Al hablar del espectro electromagnético de un objeto,
nos referimos a las distintas longitudes de onda que emite (llamado espectro de emisión) o absorbe (llamado
espectro de absorción), generando así una distribución de energía en forma de un conjunto de ondas
electromagnéticas.
Las características de dicha distribución dependen de la frecuencia o la longitud de onda de las oscilaciones, así
como de su energía. Las tres cantidades están asociadas entre sí: a un dada una longitud de onda le corresponde
una frecuencia y una energía determinadas. Las ondas electromagnéticas pueden asociarse a una partícula
llamada fotón.
El espectro electromagnético se descubrió a raíz de los experimentos y los aportes del británico James
Maxwell, quien descubrió la presencia de las ondas electromagnéticas y formalizó las ecuaciones de su estudio
(conocidas como las ecuaciones de Maxwell).

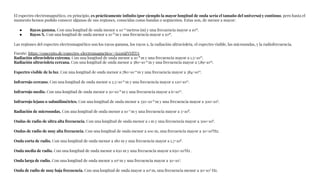

El espectro electromagnético, en principio, es prácticamente inﬁnito (por ejemplo la mayor longitud de onda sería el tamaño del universo) y continuo, pero hasta el
momento hemos podido conocer algunas de sus regiones, conocidas como bandas o segmentos. Estas son, de menor a mayor:
● Rayos gamma. Con una longitud de onda menor a 10-11
metros (m) y una frecuencia mayor a 1019
.
● Rayos X. Con una longitud de onda menor a 10-8
m y una frecuencia mayor a 1016
.
Las regiones del espectro electromagnético son los rayos gamma, los rayos x, la radiación ultravioleta, el espectro visible, las microondas, y la radiofrecuencia.
Fuente: https://concepto.de/espectro-electromagnetico/#ixzz6jjNYfITA
Radiación ultravioleta extrema. Con una longitud de onda menor a 10-8
m y una frecuencia mayor a 1,5×1015
.
Radiación ultravioleta cercana. Con una longitud de onda menor a 380×10-9
m y una frecuencia mayor a 7,89×1014
.
Espectro visible de la luz. Con una longitud de onda menor a 780×10-9
m y una frecuencia mayor a 384×1012
.
Infrarrojo cercano. Con una longitud de onda menor a 2,5×10-6
.
Infrarrojo medio. Con una longitud de onda menor a 50×10-6
.
Infrarrojo lejano o submilimétrico. Con una longitud de onda menor a 350×10-6
.
Radiación de microondas. Con una longitud de onda menor a 10-2
.
Ondas de radio de ultra alta frecuencia. Con una longitud de onda menor a 1 m y una frecuencia mayor a 300×106
.
Ondas de radio de muy alta frecuencia. Con una longitud de onda menor a 100 m, una frecuencia mayor a 30×106
Hz.
Onda corta de radio. Con una longitud de onda menor a 180 m y una frecuencia mayor a 1,7×106
.
Onda media de radio. Con una longitud de onda menor a 650 m y una frecuencia mayor a 650×103
Hz .
Onda larga de radio. Con una longitud de onda menor a 104
.
Onda de radio de muy baja frecuencia. Con una longitud de onda mayor a 104
m, una frecuencia menor a 30×103
Hz.

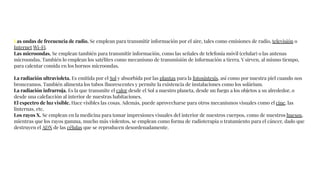

Las ondas de frecuencia de radio. Se emplean para transmitir información por el aire, tales como emisiones de radio, televisión o
Internet Wi-Fi.
Las microondas. Se emplean también para transmitir información, como las señales de telefonía móvil (celular) o las antenas
microondas. También lo emplean los satélites como mecanismo de transmisión de información a tierra. Y sirven, al mismo tiempo,
para calentar comida en los hornos microondas.
La radiación ultravioleta. Es emitida por el Sol y absorbida por las plantas para la fotosíntesis, así como por nuestra piel cuando nos
bronceamos. También alimenta los tubos ﬂuorescentes y permite la existencia de instalaciones como los solárium.
La radiación infrarroja. Es la que transmite el calor desde el Sol a nuestro planeta, desde un fuego a los objetos a su alrededor, o
desde una calefacción al interior de nuestras habitaciones.
El espectro de luz visible. Hace visibles las cosas. Además, puede aprovecharse para otros mecanismos visuales como el cine, las
linternas, etc.
Los rayos X. Se emplean en la medicina para tomar impresiones visuales del interior de nuestros cuerpos, como de nuestros huesos,
mientras que los rayos gamma, mucho más violentos, se emplean como forma de radioterapia o tratamiento para el cáncer, dado que
destruyen el ADN de las células que se reproducen desordenadamente.

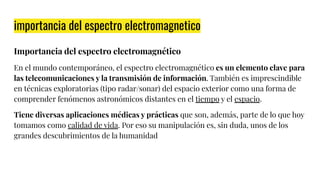

importancia del espectro electromagnetico
Importancia del espectro electromagnético
En el mundo contemporáneo, el espectro electromagnético es un elemento clave para
las telecomunicaciones y la transmisión de información. También es imprescindible
en técnicas exploratorias (tipo radar/sonar) del espacio exterior como una forma de
comprender fenómenos astronómicos distantes en el tiempo y el espacio.
Tiene diversas aplicaciones médicas y prácticas que son, además, parte de lo que hoy
tomamos como calidad de vida. Por eso su manipulación es, sin duda, unos de los
grandes descubrimientos de la humanidad

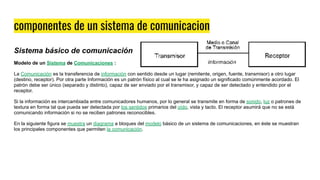

componentes de un sistema de comunicacion
Sistema básico de comunicación
Modelo de un Sistema de Comunicaciones :
La Comunicación es la transferencia de información con sentido desde un lugar (remitente, origen, fuente, transmisor) a otro lugar
(destino, receptor). Por otra parte Información es un patrón físico al cual se le ha asignado un significado comúnmente acordado. El
patrón debe ser único (separado y distinto), capaz de ser enviado por el transmisor, y capaz de ser detectado y entendido por el
receptor.
Si la información es intercambiada entre comunicadores humanos, por lo general se transmite en forma de sonido, luz o patrones de
textura en forma tal que pueda ser detectada por los sentidos primarios del oído, vista y tacto. El receptor asumirá que no se está
comunicando información si no se reciben patrones reconocibles.
En la siguiente figura se muestra un diagrama a bloques del modelo básico de un sistema de comunicaciones, en éste se muestran
los principales componentes que permiten la comunicación.

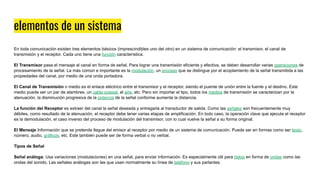

elementos de un sistema
En toda comunicación existen tres elementos básicos (imprescindibles uno del otro) en un sistema de comunicación: el transmisor, el canal de
transmisión y el receptor. Cada uno tiene una función característica.
El Transmisor pasa el mensaje al canal en forma de señal. Para lograr una transmisión eficiente y efectiva, se deben desarrollar varias operaciones de
procesamiento de la señal. La más común e importante es la modulación, un proceso que se distingue por el acoplamiento de la señal transmitida a las
propiedades del canal, por medio de una onda portadora.
El Canal de Transmisión o medio es el enlace eléctrico entre el transmisor y el receptor, siendo el puente de unión entre la fuente y el destino. Este
medio puede ser un par de alambres, un cable coaxial, el aire, etc. Pero sin importar el tipo, todos los medios de transmisión se caracterizan por la
atenuación, la disminución progresiva de la potencia de la señal conforme aumenta la distancia.
La función del Receptor es extraer del canal la señal deseada y entregarla al transductor de salida. Como las señales son frecuentemente muy
débiles, como resultado de la atenuación, el receptor debe tener varias etapas de amplificación. En todo caso, la operación clave que ejecuta el receptor
es la demodulación, el caso inverso del proceso de modulación del transmisor, con lo cual vuelve la señal a su forma original.
El Mensaje Información que se pretende llegue del emisor al receptor por medio de un sistema de comunicación. Puede ser en formas como ser texto,
número, audio, gráficos, etc. Este también puede ser de forma verbal o no verbal.
Tipos de Señal
Señal análoga: Usa variaciones (modulaciones) en una señal, para enviar información. Es especialmente útil para datos en forma de ondas como las
ondas del sonido. Las señales análogas son las que usan normalmente su línea de teléfono y sus parlantes.

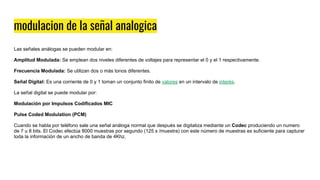

modulacion de la señal analogica
Las señales análogas se pueden modular en:
Amplitud Modulada: Se emplean dos niveles diferentes de voltajes para representar el 0 y el 1 respectivamente.
Frecuencia Modulada: Se utilizan dos o más tonos diferentes.
Señal Digital: Es una corriente de 0 y 1 toman un conjunto finito de valores en un intervalo de interés.
La señal digital se puede modular por:
Modulación por Impulsos Codificados MIC
Pulse Coded Modulation (PCM)
Cuando se habla por teléfono sale una señal análoga normal que después se digitaliza mediante un Codec produciendo un numero
de 7 u 8 bits. El Codec efectúa 8000 muestras por segundo (125 s /muestra) con este número de muestras es suficiente para capturar
toda la información de un ancho de banda de 4Khz.

tipos de transmision

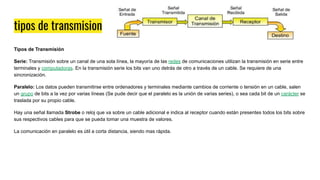

Tipos de Transmisión
Serie: Transmisión sobre un canal de una sola línea, la mayoría de las redes de comunicaciones utilizan la transmisión en serie entre
terminales y computadoras. En la transmisión serie los bits van uno detrás de otro a través de un cable. Se requiere de una
sincronización.
Paralelo: Los datos pueden transmitirse entre ordenadores y terminales mediante cambios de corriente o tensión en un cable, salen
un grupo de bits a la vez por varias líneas (Se pude decir que el paralelo es la unión de varias series), o sea cada bit de un carácter se
traslada por su propio cable.
Hay una señal llamada Strobe o reloj que va sobre un cable adicional e indica al receptor cuando están presentes todos los bits sobre
sus respectivos cables para que se pueda tomar una muestra de valores.
La comunicación en paralelo es útil a corta distancia, siendo mas rápida.

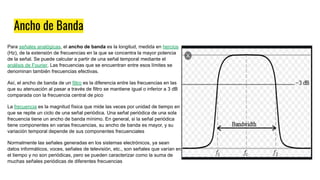

Ancho de Banda
Para señales analógicas, el ancho de banda es la longitud, medida en hercios
(Hz), de la extensión de frecuencias en la que se concentra la mayor potencia
de la señal. Se puede calcular a partir de una señal temporal mediante el
análisis de Fourier. Las frecuencias que se encuentran entre esos límites se
denominan también frecuencias efectivas.
Así, el ancho de banda de un filtro es la diferencia entre las frecuencias en las
que su atenuación al pasar a través de filtro se mantiene igual o inferior a 3 dB
comparada con la frecuencia central de pico
La frecuencia es la magnitud física que mide las veces por unidad de tiempo en
que se repite un ciclo de una señal periódica. Una señal periódica de una sola
frecuencia tiene un ancho de banda mínimo. En general, si la señal periódica
tiene componentes en varias frecuencias, su ancho de banda es mayor, y su
variación temporal depende de sus componentes frecuenciales
Normalmente las señales generadas en los sistemas electrónicos, ya sean
datos informáticos, voces, señales de televisión, etc., son señales que varían en
el tiempo y no son periódicas, pero se pueden caracterizar como la suma de
muchas señales periódicas de diferentes frecuencias

Modos de transmision
entre los que tenemos los guiados y los no guiados

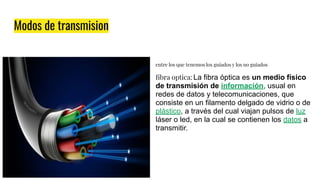

ﬁbra optica: La fibra óptica es un medio físico
de transmisión de información, usual en
redes de datos y telecomunicaciones, que
consiste en un filamento delgado de vidrio o de
plástico, a través del cual viajan pulsos de luz
láser o led, en la cual se contienen los datos a
transmitir.

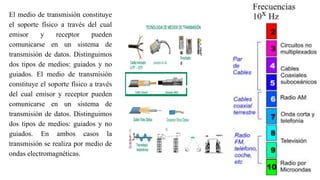

El medio de transmisión constituye
el soporte físico a través del cual
emisor y receptor pueden
comunicarse en un sistema de
transmisión de datos. Distinguimos
dos tipos de medios: guiados y no
guiados. El medio de transmisión
constituye el soporte físico a través
del cual emisor y receptor pueden
comunicarse en un sistema de
transmisión de datos. Distinguimos
dos tipos de medios: guiados y no
guiados. En ambos casos la
transmisión se realiza por medio de
ondas electromagnéticas.

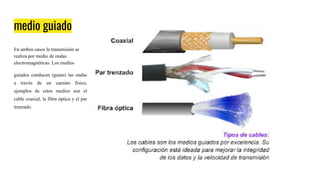

medio guiado
En ambos casos la transmisión se
realiza por medio de ondas
electromagnéticas. Los medios
guiados conducen (guían) las ondas
a través de un camino físico,
ejemplos de estos medios son el
cable coaxial, la fibra óptica y el par
trenzado.

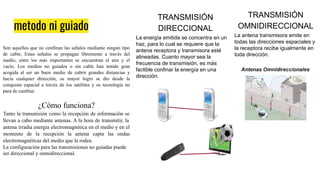

metodo ni guiado
Son aquellos que no confinan las señales mediante ningún tipo
de cable; Estas señales se propagan libremente a través del
medio, entre los más importantes se encuentran el aire y el
vacío. Los medios no guiados o sin cable han tenido gran
acogida al ser un buen medio de cubrir grandes distancias y
hacia cualquier dirección, su mayor logro se dio desde la
conquista espacial a través de los satélites y su tecnología no
para de cambiar.
¿Cómo funciona?
Tanto la transmisión como la recepción de información se
llevan a cabo mediante antenas. A la hora de transmitir, la
antena irradia energía electromagnética en el medio y en el
momento de la recepción la antena capta las ondas
electromagnéticas del medio que la rodea.
La configuración para las transmisiones no guiadas puede
ser direccional y omnidireccional.
TRANSMISIÓN
DIRECCIONAL
La energía emitida se concentra en un
haz, para lo cual se requiere que la
antena receptora y transmisora esté
alineadas. Cuanto mayor sea la
frecuencia de transmisión, es más
factible confinar la energía en una
dirección.
TRANSMISIÓN
OMNIDIRECCIONAL
La antena transmisora emite en
todas las direcciones espaciales y
la receptora recibe igualmente en
toda dirección.

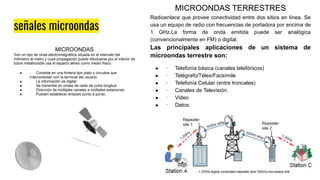

señales microondas
MICROONDAS
Son un tipo de onda electromagnética situada en el intervalo del
milímetro al metro y cuya propagación puede efectuarse por el interior de
tubos metálicosSe usa el espacio aéreo como medio físico.
● · Consiste en una Antena tipo plato y circuitos que
interconectan con la terminal del usuario.
● · La información es digital.
● · Se transmite en ondas de radio de corta longitud.
● · Dirección de múltiples canales a múltiples estaciones.
● · Pueden establecer enlaces punto a punto.
MICROONDAS TERRESTRES
Radioenlace que provee conectividad entre dos sitios en línea. Se
usa un equipo de radio con frecuencias de portadora por encima de
1 GHz.La forma de onda emitida puede ser analógica
(convencionalmente en FM) o digital.
Las principales aplicaciones de un sistema de
microondas terrestre son:
● · Telefonía básica (canales telefónicos)
● · Telégrafo/Télex/Facsímile
● · Telefonía Celular (entre troncales)
● · Canales de Televisión.
● · Video
● · Datos

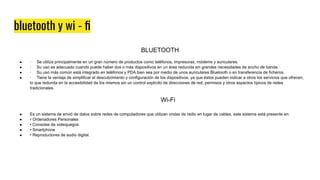

bluetooth y wi - ﬁ
BLUETOOTH
● · Se utiliza principalmente en un gran número de productos como teléfonos, impresoras, módems y auriculares.
● · Su uso es adecuado cuando puede haber dos o más dispositivos en un área reducida sin grandes necesidades de ancho de banda.
● · Su uso más común está integrado en teléfonos y PDA bien sea por medio de unos auriculares Bluetooth o en transferencia de ficheros.
● · Tiene la ventaja de simplificar el descubrimiento y configuración de los dispositivos, ya que éstos pueden indicar a otros los servicios que ofrecen,
lo que redunda en la accesibilidad de los mismos sin un control explícito de direcciones de red, permisos y otros aspectos típicos de redes
tradicionales.
Wi-Fi
● Es un sistema de envió de datos sobre redes de computadores que utilizan ondas de radio en lugar de cables, este sistema está presente en:
● • Ordenadores Personales
● • Consolas de videojuegos
● • Smartphone
● • Reproductores de audio digital.

Alteraciones en las señales transmitidas

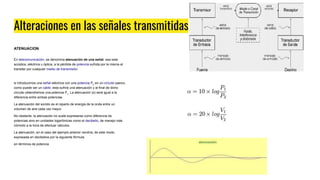

ATENUACION
En telecomunicación, se denomina atenuación de una señal, sea esta
acústica, eléctrica u óptica, a la pérdida de potencia sufrida por la misma al
transitar por cualquier medio de transmisión.
si introducimos una señal eléctrica con una potencia P2
en un circuito pasivo,
como puede ser un cable, esta sufrirá una atenuación y al final de dicho
circuito obtendremos una potencia P1
. La atenuación (α) será igual a la
diferencia entre ambas potencias.
La atenuación del sonido es el reparto de energia de la onda entre un
volumen de aire cada vez mayor.
No obstante, la atenuación no suele expresarse como diferencia de
potencias sino en unidades logarítmicas como el decibelio, de manejo más
cómodo a la hora de efectuar cálculos.
La atenuación, en el caso del ejemplo anterior vendría, de este modo,
expresada en decibelios por la siguiente fórmula:
en términos de potencia

distorsion

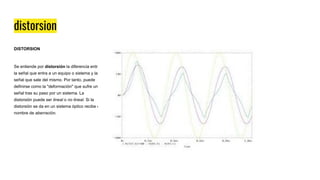

DISTORSION
Se entiende por distorsión la diferencia entre
la señal que entra a un equipo o sistema y la
señal que sale del mismo. Por tanto, puede
definirse como la "deformación" que sufre una
señal tras su paso por un sistema. La
distorsión puede ser lineal o no lineal. Si la
distorsión se da en un sistema óptico recibe el
nombre de aberración.

interferencia

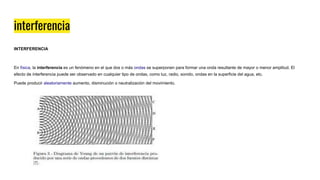

INTERFERENCIA
En física, la interferencia es un fenómeno en el que dos o más ondas se superponen para formar una onda resultante de mayor o menor amplitud. El
efecto de interferencia puede ser observado en cualquier tipo de ondas, como luz, radio, sonido, ondas en la superficie del agua, etc.
Puede producir aleatoriamente aumento, disminución o neutralización del movimiento.

Ruido

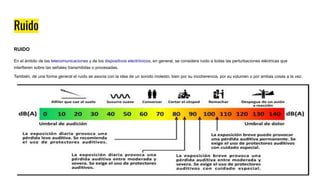

RUIDO
En el ámbito de las telecomunicaciones y de los dispositivos electrónicos, en general, se considera ruido a todas las perturbaciones eléctricas que
interfieren sobre las señales transmitidas o procesadas.
También, de una forma general el ruido se asocia con la idea de un sonido molesto, bien por su incoherencia, por su volumen o por ambas cosas a la vez.

Bibliografia
https://www.cremadescalvosotelo.com/noticias-legales/area-de-servicio-de-comunicaciones-electronicas
https://concepto.de/espectro-electromagnetico/
El espectro electromagnético es la distribución de energías de las radiaciones electromagnéticas. Se puede expresar en términos de energía aunque más comúnmente se hace en términos de la longitud de onda y frecuencias de las radiaciones. Se extiende desde las radiacionescon
menor longitud de onda (los rayos gamma) hasta las de mayor longitud de onda (las ondas de radio).
Fuente: https://concepto.de/espectro-electromagnetico/#ixzz6jjLziaV3
http://serviciosocialmovilidad.blogspot.com/2008/09/comunicaciones-travs-de-la-red-elctrica.html
https://deralaja.wordpress.com/2015/07/03/el-espectro-electromagnetico/
https://portalespectro.ane.gov.co/Style%20Library/ane_master/que-es-el-espectro-radioelectrico.aspx
https://www.monografias.com/trabajos101/sistema-basico-comunicacion-sistema-telecomunicaciones/sistema-basico-comunicacion-sistema-telecomunicaciones.shtml
https://es.wikipedia.org/wiki/Ancho_de_banda
https://concepto.de/fibra-optica/
Fuente: https://concepto.de/fibra-optica/#ixzz6jwLHovAR
http://mdtransmision230713mfhp.blogspot.com/
https://sites.google.com/site/labsistcom1/home/laboratorio-de-sistemas-de-comunicaciones

Comunicaciones 1 unidad 1

Más contenido relacionado

La actualidad más candente

Similar a Comunicaciones 1 unidad 1

Más de Mónica centeno

Último

Comunicaciones 1 unidad 1
