Arquitectura MPLS

Profesor Daniel Díaz Ataucuri ddiaz1610@gmail.com2018
MULTIPROTOCOL LABEL SWICHING - MPLSMULTIPROTOCOL LABEL SWICHING - MPLS
Protocolo deProtocolo de
Comunicaciones:Comunicaciones:
MPLSMPLS
Daniel Díaz Ataucuri
Profesor Titular de Telecomunicaciones UNI/UNMSM
Director de Investigación y Desarrollo Tecnológico del INICTEL-UNI
ddiaz1610@gmail.com/ddiaz@inictel-uni.edu.pe

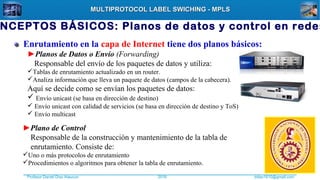

INTRODUCCIÓN

Enrutamiento en la capa de Internet tiene dos planos básicos:
►Planos de Datos o Envío (Forwarding)
Responsable del envío de los paquetes de datos y utiliza:
Tablas de enrutamiento actualizado en un router.
Analiza información que lleva un paquete de datos (campos de la cabecera).
Aquí se decide como se envían los paquetes de datos:
 Envío unicast (se basa en dirección de destino)
 Envío unicast con calidad de servicios (se basa en dirección de destino y ToS)
 Envío multicast
►Plano de Control
Responsable de la construcción y mantenimiento de la tabla de
enrutamiento. Consiste de:
Uno o más protocolos de enrutamiento
Procedimientos o algoritmos para obtener la tabla de enrutamiento.

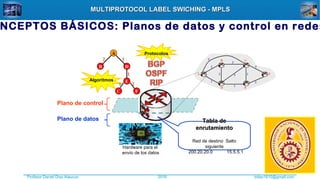

NCEPTOS BÁSICOS: Planos de datos y control en redes

Plano de datos
Plano de control
Algoritmos
Protocolos
B D
A
2 1
E
1
C F
1 2
Tabla deTabla de
enrutamientoenrutamiento
Red de destino Salto
siguiente
200.20.20.0 15.5.5.1
Hardware para el
envío de los datos
NCEPTOS BÁSICOS: Planos de datos y control en redes

CONMUTACIÓN DE ETIQUETAS
Concepto de etiqueta: IP SwitchingIP Switching
►La decisión de envío de los paquetes depende del valor de una etiqueta.
►No se analiza ninguna información de la cabecera de la capa de Internet.
datos Cabecera
IP
datos Cabecera
IP etiquetado
Etiqueta
Analizado en
nuevas tablas
LFIB, ubicados
en los LSR
Paquete IP E1
Interfaz valor de Interfaz valor de
de entrada etiqueta de salida etiqueta
1 E1 3 E3
Paquete IP E3
Interfaz 1
Interfaz 2
Interfaz 3

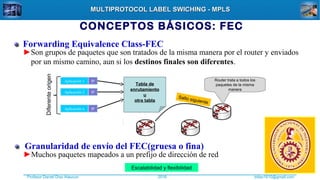

CONCEPTOS BÁSICOS: FEC
Forwarding Equivalence Class-FEC
►Son grupos de paquetes que son tratados de la misma manera por el router y enviados
por un mismo camino, aun si los destinos finales son diferentes.
Aplicación 1 IP
Aplicación 2 IP
Aplicación n IP
Tabla de
enrutamiento
u
otra tabla
Diferenteorigen
Salto siguiente
Router trata a todos los
paquetes de la misma
manera
Granularidad de envío del FEC(gruesa o fina)
►Muchos paquetes mapeados a un prefijo de dirección de red
Escalabilidad y flexibilidad

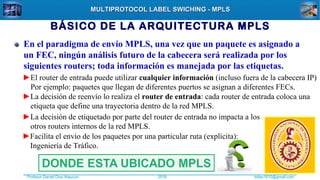

BÁSICO DE LA ARQUITECTURA MPLS
En el paradigma de envío MPLS, una vez que un paquete es asignado a
un FEC, ningún análisis futuro de la cabecera será realizada por los
siguientes routers; toda información es manejada por las etiquetas.
►El router de entrada puede utilizar cualquier información (incluso fuera de la cabecera IP)
Por ejemplo: paquetes que llegan de diferentes puertos se asignan a diferentes FECs.
►La decisión de reenvío lo realiza el router de entrada: cada router de entrada coloca una
etiqueta que define una trayectoria dentro de la red MPLS.
►La decisión de etiquetado por parte del router de entrada no impacta a los
otros routers internos de la red MPLS.
►Facilita el envío de los paquetes por una particular ruta (explícita):
Ingeniería de Tráfico.

Físico
Enlace de
datos
MPLS

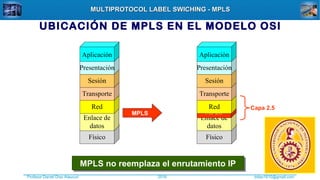

UBICACIÓN DE MPLS EN EL MODELO OSI
Red
Transporte
Sesión
Presentación
Aplicación
Físico
Enlace de
datos
Red
Transporte
Sesión
Presentación
Aplicación
MPLS
Capa 2.5
MPLS no reemplaza el enrutamiento IPMPLS no reemplaza el enrutamiento IP

2001:4FC:5FA8::/126
2001:4FC:5FA8:10:/126
2001:4FC:5FA8::8/126
2001:4FC:5FA8::4/126
2001:4FC:5FA8::C/126
::1
::2
::5 ::6
::D
::E
::9
::A
::11
::12
Costo 1 Costo 1
Costo 2 Costo 3
Costo 1
CREACIÓN DE LSP (VPN) EXPLICITO
TRAFFIC ENGINEERING-TE
Ruta según Dijkstra
Mucho tráfico!
El router define la ruta: 2001:4FC:5FA8::2 , 2001:4FC:5FA8::6 , 2001:4FC:5FA8::A
Ruta libre

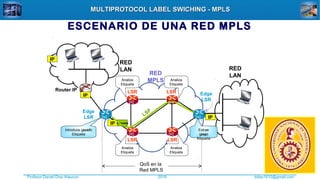

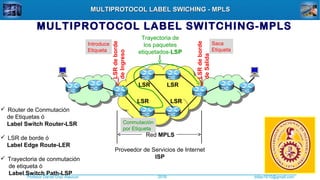

MULTIPROTOCOL LABEL SWITCHING-MPLS
Proveedor de Servicios de Internet
ISP
Red MPLS
 Router de Conmutación
de Etiquetas ó
Label Switch Router-LSR
 LSR de borde ó
Label Edge Route-LER
 Trayectoria de conmutación
de etiqueta ó
Label Switch Path-LSP
LSR LSR
LSRLSR
LSRdeborde
deIngreso
LSRdeborde
deSalida
Trayectoria de
los paquetes
etiquetados-LSP
Introduce
Etiqueta
Saca
Etiqueta
Conmutación
por Etiqueta

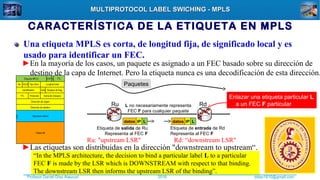

CARACTERÍSTICA DE LA ETIQUETA EN MPLS
Una etiqueta MPLS es corta, de longitud fija, de significado local y es
usado para identificar un FEC.
►En la mayoría de los casos, un paquete es asignado a un FEC basado sobre su dirección de
destino de la capa de Internet. Pero la etiqueta nunca es una decodificación de esta dirección.
Ru Rd
datos IP L datos IP L
Etiqueta de salida de Ru
Representa al FEC F
Etiqueta de entrada de Rd
Representa al FEC F
L no necesariamente representa
FEC F para cualquier paquete
Paquetes
Ru: "upstream LSR" Rd: “downstream LSR"
“In the MPLS architecture, the decision to bind a particular label L to a particular
FEC F is made by the LSR which is DOWNSTREAM with respect to that binding.
The downstream LSR then informs the upstream LSR of the binding”.
Enlazar una etiqueta particular L
a un FEC F particular
►Las etiquetas son distribuidas en la dirección "downstream to upstream“.

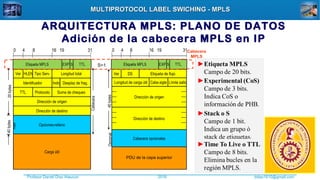

Opciones-relleno
Ver HLEN Tipo Serv. Longitud total
Identificador Desplaz de frag.Indic
TTL Protocolo Suma de chequeo
Dirección de origen
Dirección de destino
Carga útil
0 4 8 16 19 31
40bytes
max
20bytes
DS Etiqueta de flujo
40bytes
Ver
Longitud de carga útil Límite saltoCabe.sigte
PDU de la capa superior
Cabecera opcionales
Opcional
0 4 8 16 19 31
Cabecera
Cabecera
MPLS (nivel 1nivel 1)
Cabecera
MPLS
Label
Stacking

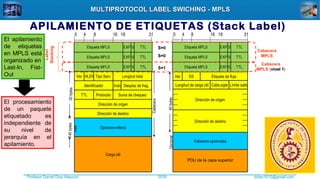

APILAMIENTO DE ETIQUETAS (Stack Label)
El apilamiento
de etiquetas
en MPLS está
organizado en
Last-In, Fist-
Out
El procesamiento
de un paquete
etiquetado es
independiente de
su nivel de
jerarquía en el
apilamiento.

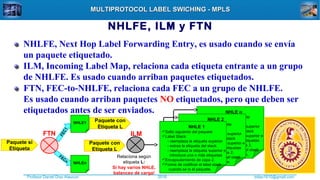

NHLFE, Next Hop Label Forwarding Entry, es usado cuando se envía
un paquete etiquetado.
NHLFE, ILM y FTN
ILM, Incoming Label Map, relaciona cada etiqueta entrante a un grupo
de NHLFE. Es usado cuando arriban paquetes etiquetados.
FTN, FEC-to-NHLFE, relaciona cada FEC a un grupo de NHLFE.
Es usado cuando arriban paquetes NO etiquetados, pero que deben ser
etiquetados antes de ser enviados. NHLE n
Salto siguiente del paquete
Label Stack:
- reemplaza la etiqueta superior
- extrae la etiqueta del stack
- reemplaza la etiqueta superior e
introduce una o más etiquetas
Encapsulamiento de capa 2.
Forma de codificar el label stack
cuando se tx el paquete.
NHLE 2
Label Stack:
NHLE 1
Label Stack:
Paquete con
Etiqueta L
Relaciona según
etiqueta L:
Si hay varios NHLE,
balanceo de carga!
ILM
Paquete si
Etiqueta
FTN
FEC1
NHLE1 Paquete con
Etiqueta L
FECn
NHLEn

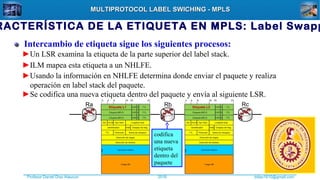

Intercambio de etiqueta sigue los siguientes procesos:
RACTERÍSTICA DE LA ETIQUETA EN MPLS: Label Swapp
►Un LSR examina la etiqueta de la parte superior del label stack.
►ILM mapea esta etiqueta a un NHLFE.
►Usando la información en NHLFE determina donde enviar el paquete y realiza
operación en label stack del paquete.
►Se codifica una nueva etiqueta dentro del paquete y envía al siguiente LSR.
Ra Rb RcEtiqueta L1 Etiqueta L2
codifica
una nueva
etiqueta
dentro del
paquete

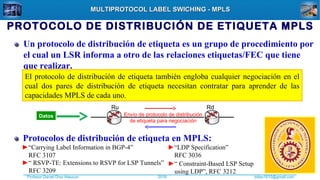

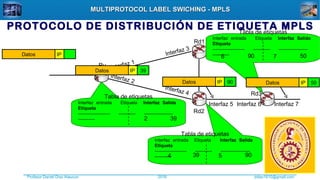

PROTOCOLO DE DISTRIBUCIÓN DE ETIQUETA MPLS
Un protocolo de distribución de etiqueta es un grupo de procedimiento por
el cual un LSR informa a otro de las relaciones etiquetas/FEC que tiene
que realizar.
El protocolo de distribución de etiqueta también engloba cualquier negociación en el
cual dos pares de distribución de etiqueta necesitan contratar para aprender de las
capacidades MPLS de cada uno.
Ru Rd
Envío de protocolo de distribución
de etiqueta para negociación
Datos
►“Carrying Label Information in BGP-4”
RFC 3107

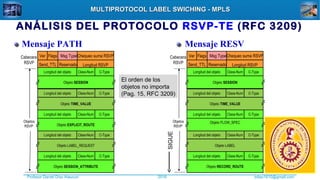

►“ RSVP-TE: Extensions to RSVP for LSP Tunnels”
RFC 3209
►“LDP Specification”
RFC 3036
►“ Constraint-Based LSP Setup
using LDP”, RFC 3212
Protocolos de distribución de etiqueta en MPLS:

Ru
Rd2
Interfaz 1
Rd1
Interfaz 2
Interfaz 4
Interfaz 3
Rd3
Interfaz 5 Interfaz 7Interfaz 6Tabla de
enrutamiento
Tabla de etiquetas
Interfaz entrada Etiqueta Interfaz Salida
Etiqueta
--------------------- ----------- -------------------
-----------
Tabla de etiquetas
Etiqueta
--------------------- ----------- -------------------
-----------
Tabla de
enrutamiento
Tabla de etiquetas
Etiqueta
--------------------- ----------- -------------------
-----------
Tabla de
enrutamiento
IPDatos=Señalización
Datos=Señalización
Datos=Señalización Datos=Señalización
2 39
4 39 5 90
6 90 7 50

Ru
Rd2
Interfaz 1
Rd1
Interfaz 2
Interfaz 4
Interfaz 3
Rd3
Interfaz 5 Interfaz 7Interfaz 6
Tabla de etiquetas
Etiqueta
--------------------- ----------- -------------------
-----------
Tabla de etiquetas
Etiqueta
--------------------- ----------- -------------------
-----------
Tabla de etiquetas
Etiqueta
--------------------- ----------- -------------------
-----------
2 39
4 39 5 90
6 90 7 50IPDatos
IPDatos 39 IPDatos 90
IPDatos 39
IPDatos 90 IPDatos 50

ARQUITECTURA MPLS: PLANO DE CONTROL
LSR
LSR
LSR
Señalización
Señalización
Señalización Señalización
Tabla LFIB Tabla LFIB
Datos
►Aspectos claves
Las etiquetas son distribuidas en la dirección "downstream to upstream“.
Dirección downstream a upstream

Distribución de etiquetas “downstream-on-demand”.
►Cuando la arquitectura MPLS permite que un LSR requiera de manera explícita una
etiqueta vinculada para un FEC.
DOWNSTREAM-ON-DEMAND vs
UNSOLICITED DOWNSTREAM
Requerimiento de etiqueta
Distribución de etiqueta
Ru Rd
Distribución de etiquetas “unsolicited downstream”.
►Cuando la arquitectura MPLS permite que un LSR distribuya etiqueta
a otro LSR sin tener un requerimiento explícito para ello.
Distribución de etiqueta
Ru RdAmbas técnicas
pueden ser usadas en
una red MPLS, incluso
al mismo tiempo.

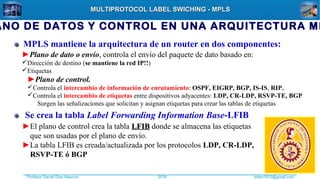

MPLS mantiene la arquitectura de un router en dos componentes:
►Plano de control.
Controla el intercambio de información de enrutamiento: OSPF, EIGRP, BGP, IS-IS, RIP.
Controla el intercambio de etiquetas entre dispositivos adyacentes: LDP, CR-LDP, RSVP-TE, BGP
Surgen las señalizaciones que solicitan y asignan etiquetas para crear las tablas de etiquetas
►Plano de dato o envío, controla el envío del paquete de dato basado en:
Dirección de destino (se mantiene la red IP!!)
Etiquetas
Se crea la tabla Label Forwarding Information Base-LFIB
►El plano de control crea la tabla LFIBLFIB donde se almacena las etiquetas
que son usadas por el plano de envío.
►La tabla LFIB es creada/actualizada por los protocolos LDP, CR-LDP,
RSVP-TE ó BGP
ANO DE DATOS Y CONTROL EN UNA ARQUITECTURA MP

ANO DE DATOS Y CONTROL EN UNA ARQUITECTURA MP
Plano de datos
Plano de control
Algoritmos
Protocolos
SeñalizaciónB D
A
2 1
E
1
C F
1 2
Tabla deTabla de
enrutamientoenrutamiento
Red de destino Salto
siguiente
200.20.20.0 15.5.5.1
Hardware para el
envío de los datos
1
Interfaz de
entrada
n1
Etiqueta de
entrada
2
Interfaz de
salida
n2
Etiqueta de
salida
TABLA LFIBTABLA LFIB

FUNCIONAMIENTO DE
UNA RED MPLS

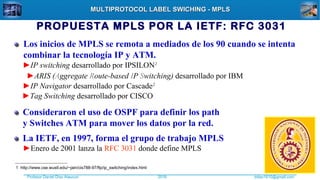

PROPUESTA MPLS POR LA IETF: RFC 3031
Los inicios de MPLS se remota a mediados de los 90 cuando se intenta
combinar la tecnología IP y ATM.
►IP switching desarrollado por IPSILON1
►ARIS (Aggregate Route-based IP Switching) desarrollado por IBM
►IP Navigator desarrollado por Cascade2
►Tag Switching desarrollado por CISCO
1 http://www.cse.wustl.edu/~jain/cis788-97/ftp/ip_switching/index.html
Consideraron el uso de OSPF para definir los path
y Switches ATM para mover los datos por la red.
La IETF, en 1997, forma el grupo de trabajo MPLS
►Enero de 2001 lanza la RFC 3031 donde define MPLS

ESCENARIO DE UNA RED MPLS
RED
MPLS
RED
LAN RED
LAN
Router IP
Edge
LSR
Edge
LSR
LSR LSR
LSR LSR
IP
IP
IP Etiqueta
IP
Introduce (push)
Etiqueta
LSP
QoS en la
Red MPLS
Analiza
Etiqueta
Analiza
Etiqueta
Analiza
Etiqueta
Analiza
Etiqueta
Extrae
(pop)
Etiqueta

PRINCIPIO DE CONMUTACION EN MPLS
RED
MPLS
RED
LAN RED
LAN
Router IP
Edge
LSR
Edge
LSR
LSR LSR
LSR LSR
RED
LAN
1
2
1
2
3
1
2
3
4
1
2
3
4 1
2 3
1
2
3
IP
IP
IP
70
IP
34
IP
17
IP
IP
IP
IP
23
IP 80
IP
77
IP71
Las etiquetas tienen significado
local; no tiene significado global
swap
Interfaz Etiqueta Interfaz Etiqueta
de entrada de entrada de salida de salida
1 70 3 34
1 23 4 80
1 80 2 71
2 34 4 17
3 71 4 77
LFIB=Label Forwarding Information Base
LFIB=Label Forwarding
Information Base
Esta primera etiqueta
define la trayectoria
(LSP) seguida por el
paquete en la red. (FEC)
El penúltimo router
puede sacar la
etiqueta:
Penultimate Hop
Popping-PHPPHP

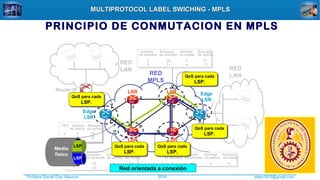

PRINCIPIO DE CONMUTACION EN MPLS
RED
MPLS
RED
LAN RED
LAN
Router IP
Edge
LSR
Edge
LSR
LSR LSR
LSR LSR
1
2
1
2
3
1
2
3
4
1
2
3
4 1
2 3
1
2
3
FEC Interfaz Etiqueta
de salida de salida
a 2 70
b 2 23
1 70 3 34
1 23 4 80
1 80 2 71
2 34 4 17
3 71 4 77
QoS para cada
LSP.
QoS para cada
LSP.
QoS para cada
LSP.
QoS para cada
LSP.
QoS para cada
LSP.
Red orientada a conexión
Medio
físico
LSP
LSP

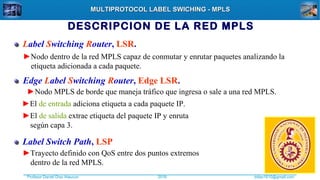

DESCRIPCION DE LA RED MPLS
Label Switching Router, LSR.
►Nodo dentro de la red MPLS capaz de conmutar y enrutar paquetes analizando la
etiqueta adicionada a cada paquete.
Edge Label Switching Router, Edge LSR.
Label Switch Path, LSP
►Trayecto definido con QoS entre dos puntos extremos
dentro de la red MPLS.
►Nodo MPLS de borde que maneja tráfico que ingresa o sale a una red MPLS.
►El de entrada adiciona etiqueta a cada paquete IP.
►El de salida extrae etiqueta del paquete IP y enruta
según capa 3.

FORWARDING EQUIVALENCE CLASS-FEC
El FEC para un paquete puede ser determinado por el análisis de los
siguientes parámetros:
►Dirección IP de origen o destino.
►Dirección de red de origen o destino.
►Valor del campo Protocolo (protocol ID)
►Valor de DSCP (nivel de prioridad del paquete IP)
►Valor del campo Etiqueta de Flujo en IPv6
Un PHB puede ser asignado en un LSR para un
FEC dado.

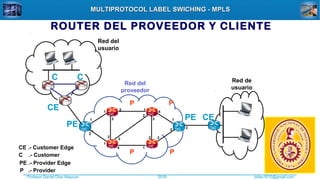

ROUTER DEL PROVEEDOR Y CLIENTE
Red del
proveedor
Red del
usuario
Red de
usuario
1
2
1
2
3
1
2
3
4
1
2
3
4 1
2 3
1
2
3
PE
PE
P P
P P
CE
CC
CE
CE .- Customer Edge
C .- Customer
PE .- Provider Edge
P .- Provider

Un paquete IP etiquetado puede transportar varias etiquetas.
►Stack tipo LIFO: Last-In-First-Out.
LABEL STACKING
Label Stacking permite la agregación de LSPs en un sólo LSP creando
un túnel.
►Al inicio del túnel, un LSP asigna la misma etiqueta a paquetes provenientes de varios
LSPs, introduciendo etiqueta a la parte superior del stack.
Un ISP puede agregar varios LSPs en pocos túneles
entre puntos de presencia (PoP, Points of Presence)
►Pocos túneles  pocas tablas: mejora la escalabilidad.
LSP
LSP1
LSP2

LABEL STACKING
1
2
1
2
3
1
2
3
4
1
2
3
4 1
2 3
1
2
PE PE
P P
P P
PE PE
P P
PE
P P
PEIP
IP
IP
31
IP
72
IP
41
IP
91
LSP
1
LSP2
IP
9170IP
7270
LSP
IP
9117IP
7217
LSP1
LSP
2
IP 27
IP 81
IP
IP
91IP
72 IP 61
IP 25
IP
LSP
LSP1
LSP2
Túnel

ARQUITECTURA MPLS:
PLANO DE DATOS
O DE ENVÍO

ETAPAS DEL FUNCIONAMIENTO DE LA RED MPLS
Red del
proveedor
1
2
1
2
3
1
2
3
4
1
2
3
4 1
2 3
1
2
3
QoS en la
Red MPLS
 1ra etapa : Envío de señalización
 2da etapa: Formación de las tablas de conmutación
 3ra etapa : Envío de datos
1ra etapa
Creación
de tablas
Creación
de tablas
Creación
de tablas
Creación
de tablas
2da etapa
IP Etiqueta
3ra etapa

ARQUITECTURA MPLS: PLANO DE DATOS
El plano de envío o datos toma la decisión de envío de un paquete
considerando:
►La tabla de envío o forwarding, mantenido en Router de Conmutación de Etiquetas (LSR).
►El valor de una etiqueta es transportada en el paquete de datos.
datos IP n1 datos IP n2
1 2
3
1
Interfaz de
entrada
n1
Etiqueta de
entrada
2
Interfaz de
salida
n2
Etiqueta de
salida
TABLA LFIB
1
Interfaz de
entrada
n1
Etiqueta de
entrada
2
Interfaz de
salida
n2
Etiqueta de
salida
datos IP n1 datos IP n2
1 2
3
datos
IP n3
3
Interfaz de
salida
n3
Etiqueta de
salida
TABLA LFIB
Adicional, reserva de recursos:
En que tipo de cola de salida
el paquete es almacenado
Adicional, reserva de recursos:
En que tipo de cola de salida
el paquete es almacenado

ARQUITECTURA MPLS: PLANO DE DATOS
Adición de la cabecera MPLS en IP
Opciones-relleno
TTL Protocolo Suma de chequeo
Carga útil
0 4 8 16 19 31
40bytes
max
20bytes
40bytes
Ver
Longitud de carga útil Límite saltoCabe.sigte
PDU de la capa superior
Cabecera opcionales
Opcional
0 4 8 16 19 31
Cabecera
Cabecera
MPLS
S=1

ARQUITECTURA MPLS:
PLANO DE CONTROL

El plano de control es responsable de:
►Distribuir información de conmutación entre LSR: Hace uso de señalización.
►Los procedimientos (algoritmos) que usa los LSR para convertir la información
distribuida en tabla de envío (LFIB) que es usada por el plano de datos o de envío.
Existe gran similitud entre el plano de control de una arquitectura de
enrutamiento convencional y de conmutación de etiqueta:
►En MPLS se incluye todos los protocolos de enrutamiento de IP más
los protocolos de señalización para requerir y asignar etiquetas.
►Enrutamiento de IP es una parte de la conmutación por etiquetas.
Recordar que MPLS es una red IP

Protocolos de
enrutamiento de
la capa de red:
OSPF, BGP, etc
Procedimientos
creando enlaces
entre etiquetas y
FECs
Procedimientos
para distribuir
etiquetas
vinculando
información
Tablas de envío de conmutación de etiquetas
(etiquetas para relacionar el siguiente salto)
Plano
de Control
FEC para relacionar
siguiente salto
FEC para relacionar
etiquetas
Tabla de enrutamiento Tabla LFIB
Plano
de Dato

RFC 5036 LDP Specification
MPLS LDP suministra los medios para que los LSR requieran,
distribuyan y actualicen información de etiquetas.
Cuando se habilita MPLS LDP, el LSR envía mensajes para tratar de
encontrar otro LSR para crear una sesión LDP.
PROTOCOLO MPLS LDP
Mensajes definidos en MPLS LDP.
► Discovery messages.- usado para anunciar y mantener la presencia de un LSR en la red
► Advertisement messages.- usado para crear, cambiar y eliminar
asignaciones de etiquetas para FECs.
► Session messages.- usado para establecer, mantener y terminar sesiones entre LDP pares
► Notification messages.- usado para proporcional información de aviso
y información de señal de error.

RFC 5036 LDP Specification
MPLS LDP suministra los medios para que los LSR requieran,
distribuyan y actualicen información de etiquetas.
MPLS LDP es útil para aplicaciones que requieren envío salto-a-salto
(hop-by-hop forwarding)
►Con MPLS forwarding, cuando un paquete arriba en un router,
el router mira la etiqueta de entrada, busca la etiqueta en la tabla,
y envía el paquete al siguiente salto.
Cuando se habilita MPLS LDP, el LSR envía mensajes
para tratar de encontrar otro LSR para crear una
sesión LDP.
PROTOCOLO MPLS LDP

El protocolo LDP es utilizado para establecer MPLS LSPs sin
Ingeniería de Tráfico (TE).
►LDP establece LSPs siguiendo el enrutamiento IP existente.
►LDP es usado para establecer full mesh de LSPs entre todos los routers de la red.
El protocolo LDP puede operar en diferentes modos
►Modo solicitado.- El router de ingreso envía un requerimiento de etiqueta LDP
al siguiente router, siguiendo la tabla de enrutamiento IP.
►Modo no solicitado.- El router de egreso mapea las etiquetas en el
enlace hasta alcanzar los routers de ingreso.
PROTOCOLO MPLS LDPRFC 5036 LDP Specification

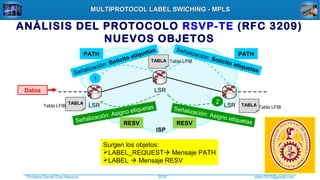

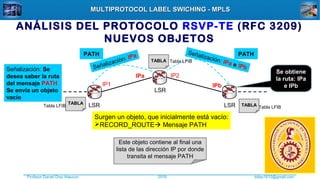

El protocolo RSVP-TE es una adaptación del protocolo RSVP.
PROTOCOLO RSVP-TERSVP-TE: Extensions to RSVP for LSP Tunnels : http://www.ietf.org/rfc/rfc3209.txt
1997 2001

PROTOCOLO RSVP –vs - RSVP-TE
Redes
de acceso
Redes
de acceso
Redes
de acceso
Redes
de acceso
Backbone IP
Redes
de acceso
Redes
de acceso
Redes
de acceso
Redes
de acceso Backbone
MPLS
Mensaje Path
Mensaje Resv
Señalización RSVPRSVP
Definido en RFC 2205
Mensaje Path
Mensaje Resv
Señalización RSVP-TERSVP-TE
Definido en RFC 3209
Para asignar
QoS E2E en
cada Router:
Crea estados
en cada router
Para asignar
etiquetas y
QoS solo en
los routers
del Proveedor
de Internet-ISP
Datos
IPv4/
IPV6
Objetos RSVP
RSVP se encapsula en IP

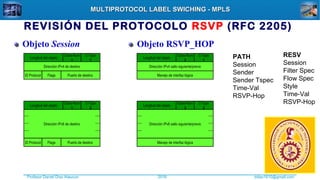

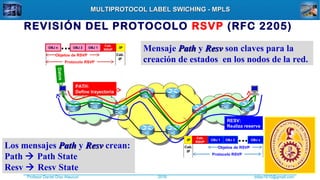

REVISIÓN DEL PROTOCOLO RSVP (RFC 2205)
PATH:
Define trayectoria
RESV:
Realiza reserva
Datos
IP
Cab.
RSVP
OBJ 1OBJ 2OBJ n ...
Objetos de RSVP
Protocolo RSVP
Cab.
IP
IP
Cab.
RSVP
OBJ xOBJ 2OBJ 1 ...
Objetos de RSVP
Protocolo RSVP
Cab.
IP
Mensaje PathPath y ResvResv son claves para la
creación de estados en los nodos de la red.
Los mensajes PathPath y ResvResv crean:
Path  Path State
Resv  Resv State

R5
R1
R3
R2
R4
R6
R7
R8
R9
PCa
PCb
PCc
PCd
AREA 0
AREA 1 AREA 2
20.1.1.0/30
20.1.1.4/30
20.1.1.8/30
20.1.1.12/30
20.1.1.16/30
20.1.1.20/30
30.3.3.0/30
30.3.3.4/30
30.3.3.8/30
40.4.4.0/30
40.4.4.4/30
40.4.4.8/30
210.1.1.0/24
210.2.2.0/24
220.1.1.0/24
220.2.2.0/24
.1
.5
.2
.6
.9
.10
.14 .13
.17.18
.22.21
.1
.2
.9
.10
.5
.6
.2
.1
.6
.5
.9
.10
.1
.9
.13.1
Costo 3
Costo 7
Costo2
Costo 6 Costo 4
Costo1
Costo1
Costo 10
Costo 5
Costo 1
Costo 1
Costo1
.2
.2
.1
.2
.1
.2
50.5.5.0/30
50.5.5.4/30
.2.1
.5 .6
50.5.5.8/30
.10
50.5.5.12/30
.14

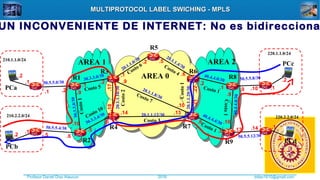

UN INCONVENIENTE DE INTERNET: No es bidirecciona

Cabecera del
Objeto 1
Cabecera del
Objeto 1
Contenido del
Objeto 1
Contenido del
Objeto 1
Objeto 1Objeto 1
Objeto η Objeto 2 Objeto 1……..
Objeto κ Objeto p Objeto 1……..
Cabecera RSVP
Cabecera RSVP
Mensaje 1
Mensaje 2

Longitud RSVP
Chequeo suma RSVPVer Flags
Send_TTL
Msg Type
Reservado
Cabecera
RSVP
Contenido del objeto
C-TypeLongitud del objeto Class-Num
Objetos
RSVP
...
Longitud RSVP
Send_TTL
Msg Type
Reservado
Cabecera
RSVP
Objetos
RSVP
...
TTL
Protocolo
46
Suma de chequeo
0 4 8 16 19 31
20bytes
Cabecera
IPv4
40bytes
Ver
Longitud de carga útil Límite salto
Cabe.sigte
46
0 4 8 16 19 31
IPv6

Formato de un objeto
►Cada objeto contiene una cabecera de 32 bits.
Longitud.- Campo de 16 bits y contiene la longitud total del objeto
expresado en bytes.
Class-Num.- Identifica la clase de objeto; por ejemplo: SESSION,
RSVP-HOP, TIME_VALUE, etc.
 C-Type.- Único para cada Class-Num. Identifica el tipo de protocolo IP
que lleva el objeto: C-Type=1 para IPv4 e C-Type=2 para IPv6
►Contenido del objeto es de uno (01) o más palabras de 32 bits

Objeto Session
Dirección IPv4 de destino
C-Type
1
Longitud del objeto
Class-Num
1
Puerto de destinoFlagsID Protocol
Dirección IPv6 de destino
C-Type
2
Longitud del objeto
Class-Num
1
Puerto de destinoFlagsID Protocol
Objeto RSVP_HOP
Dirección IPv4 salto siguiente/previo
C-Type
1
Longitud del objeto
Class-Num
3
Manejo de interfaz lógica
C-Type
2
Longitud del objeto
Class-Num
3
PATH
Session
Sender
Sender Tspec
Time-Val
RSVP-Hop
RESV
Session
Filter Spec
Flow Spec
Style
Time-Val
RSVP-Hop

Objeto RSVP_HOP
C-Type
1
Longitud del objeto
Class-Num
3
C-Type
2
Longitud del objeto
Class-Num
3
Almacena
40.4.4.6
Almacena
40.4.4.10
R6
40.4.4.4/30 40.4.4.8/30
.5.6 .9.10
R7 R9 R8 RESV
PATH
MAS OBJETOS
PATH
MAS OBJETOS
RESVRESV

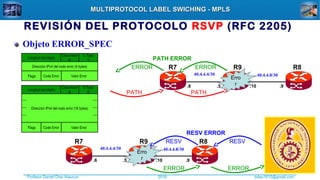

Objeto ERROR_SPEC
Dirección IPv4 del nodo error (4 bytes)
C-Type
1
Longitud del objeto
Class-Num
6
Flags Valor ErrorCode Error
Dirección IPv4 del nodo error (16 bytes)
C-Type
2
Longitud del objeto
Class-Num
6
Flags Valor ErrorCode Error
40.4.4.4/30 40.4.4.8/30
.5.6 .9.10
R7 R9 R8
Erro
r
RESVRESV
RESV ERROR
40.4.4.4/30 40.4.4.8/30
.5.6 .9.10
R7 R9 R8
PATHPATH
Erro
r
ERRORERROR
PATH ERROR
ERRORERROR

LSR
LSR
LSR
ISP
Surgen los objetos:
LABEL_REQUEST Mensaje PATH
LABEL  Mensaje RESV

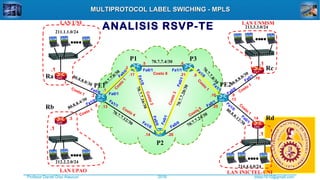

ANÁLISIS DEL PROTOCOLO RSVP-TE (RFC 3209)
NUEVOS OBJETOS
TABLA TABLATabla LFIB Tabla LFIB
TABLA Tabla LFIB
Señalización: Solicito etiquetas Señalización: Solicito etiquetas
PATH PATH
1
Señalización: Asigno etiquetas Señalización: Asigno etiquetasRESV RESV
2
Datos

Surgen objeto:
EXPLICIT_ROUTE Mensaje PATH
NUEVOS OBJETOS
Señalización ordena: IPa e IPb Señalización ordena: IPa e IPb
PATH PATH
TABLA Tabla LFIB
LSR
LSR
LSR
IPa
IPbIP1
IP2
Costo 20 Costo 20
Costo 1
Puede ser una ruta
óptima (menor costo)
La señalización define una
ruta explícita IPa e IPb
La red MPLS ofrece INGENIERÍA DE TRÁFICO

Surgen un objeto, que inicialmente está vacío:
RECORD_ROUTE Mensaje PATH
NUEVOS OBJETOS
Señalización: IPa
Señalización: IPa e IPb
PATH PATH
TABLA Tabla LFIB
LSR
LSR
LSR
IPa
IPbIP1
IP2
Este objeto contiene al final una
lista de las dirección IP por donde
transita el mensaje PATH
Señalización: Se
desea saber la ruta
del mensaje PATH
Se envía un objeto
vacío
Se obtiene
la ruta: IPa
e IPb

Surgen un objeto, que inicialmente está vacío:
RECORD_ROUTE Mensaje RESV
NUEVOS OBJETOS
Señalización: IP1 e IP2 Señalización: IP2
RESV RESV
TABLA Tabla LFIB
LSR
LSR
LSR
IPa
IPbIP1
IP2
Este objeto contiene al final una
lista de las dirección IP por donde
transita el mensaje RESV
Señalización: Se
desea saber la ruta
del mensaje RESV
Se envía un objeto
vacío
Se obtiene
la ruta: IP1
e IP2

Objeto Label
Etiqueta
C-Type
1
Longitud del objeto
Class-Num
16
Es llevado por el mensaje RESV
Objeto Label_Request
C-Type
1
Longitud del objeto
Class-Num
19
L3PIDReservado
Es llevado por el mensaje PATH
NUEVOS OBJETOS

Subobjetos
Objeto Explicit_Route (ERO)
C-Type
1
Longitud del objeto
Class-Num
20
Es llevado por el mensaje PATH.
Si PATH contiene varios EROs,
solo el primero es considerado.
L = 1, el subobjeto representa un “Loose hop”
L = 0, el subobjeto representa un “Strict hop”
NUEVOS OBJETOS

Subobjetos

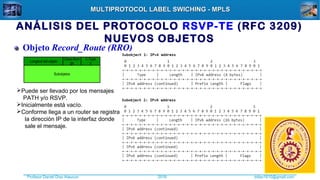

Objeto Record_Route (RRO)
C-Type
1
Longitud del objeto
Class-Num
21
Puede ser llevado por los mensajes
PATH y/o RSVP.
Inicialmente está vacío.
Conforme llega a un router se registra
la dirección IP de la interfaz donde
sale el mensaje.
NUEVOS OBJETOS

Longitud RSVP
Send_TTL
Msg Type
Reservado
Cabecera
RSVP
Objeto TIME_VALUE
Objeto SESSION
Objetos
RSVP
Objeto LABEL_REQUEST
Objeto EXPLICIT_ROUTE
Objeto SESSION_ATTRIBUTE
Mensaje PATH Mensaje RESV
Longitud RSVP
Send_TTL
Msg Type
Reservado
Cabecera
RSVP
Objeto TIME_VALUE
Objeto SESSION
Objetos
RSVP
Objeto LABEL
Objeto FLOW_SPEC
Objeto RECORD_ROUTE
SIGUE
El orden de los
objetos no importa
(Pag. 15, RFC 3209)

VIRTUAL ROUTING AND
FORWARDING-VRF
https://www.youtube.com/watch?v=f2CHCZyt8GsVRF Lite
Caso de estudio: Enrutamiento intervlan y VRF: https://www.youtube.com/watch?v=xcpBEitqypg
17min, 40seg

VIRTUAL ROUTING AND FORWARDING
Intro to VRF lite http://packetlife.net/blog/2009/apr/30/intro-vrf-lite/
https://www.linkedin.com/pulse/webinar-replay-
fundamentals-qos-kevin?trk=portfolio_article-card_title
Fundamentos de QoS

VRF
VRF
VRF
Interfaz física
o lógica
Interfaz física
o lógica

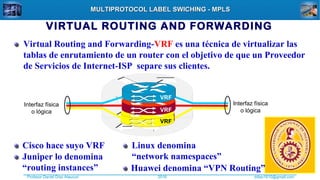

Virtual Routing and Forwarding-VRF es una técnica de virtualizar las
tablas de enrutamiento de un router con el objetivo de que un Proveedor
de Servicios de Internet-ISP separe sus clientes.
Cisco hace suyo VRF
Juniper lo denomina
“routing instances”
Linux denomina
“network namespaces”
Huawei denomina “VPN Routing”

192.10.20.1/30
60.60.60.1/30
Fa 0/0 Fa 2/0
Fa 1/0
10.10.10.1.1/30
C 192.10.20.0 is directly connected, fastethernet0/0
Tabla de enrutamiento global
192.10.20.1/30
60.60.60.1/30
10.10.10.1.1/30192.70.80.1/30
192.70.80.1/30
192.70.80.1/30VRF
VRF
VRF
Tabla
VRF
Tabla
VRF
Tabla
VRF
Fa 0/0 Fa 2/0
Fa 1/0
Tabla de enrutamiento vrf celeste
Tabla de enrutamiento vrf rojo
Tabla de enrutamiento vrf amarillo
Los VRF emplean esencialmente el mismo concepto que VLAN y trunking, pero en la capa tres.

192.10.20.1/30
60.60.60.1/30
10.10.10.1.1/30192.70.80.1/30
192.70.80.1/30
192.70.80.1/30VRF
VRF
VRF
Tabla
VRF
Tabla
VRF
Tabla
VRF
Fa 0/0 Fa 2/0
Fa 1/0
Pasos a seguir:
Definir cada vrf
Asignar un valor Router Distinguisher-rd
Asociar las interfaces a cada vrf
http://www.redescisco.net/sitio/2017/02/15/configuracion-basica-de-vrf/

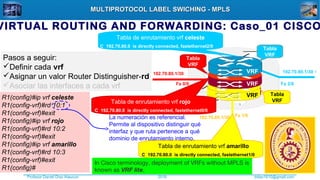

VIRTUAL ROUTING AND FORWARDING: Caso_01 CISCO
192.10.20.1/30
60.60.60.1/30
10.10.10.1.1/30192.70.80.1/30
192.70.80.1/30
192.70.80.1/30VRF
VRF
VRF
Tabla
VRF
Tabla
VRF
Tabla
VRF
Fa 0/0 Fa 2/0
Fa 1/0
Pasos a seguir:
Definir cada vrf
R1(config)#ip vrf celeste
R1(config-vrf)#rd 10:1
R1(config-vrf)#exit
R1(config)#ip vrf rojo
R1(config-vrf)#exit
R1(config)#ip vrf amarillo
R1(config-vrf)#exit
R1(config)#
La numeración es referencial.
Permite al dispositivo distinguir qué
interfaz y que ruta pertenece a qué
dominio de enrutamiento interno.
In Cisco terminology, deployment of VRFs without MPLS is
known as VRF lite,

192.10.20.1/30
60.60.60.1/30
10.10.10.1.1/30192.70.80.1/30
192.70.80.1/30
192.70.80.1/30VRF
VRF
VRF
Tabla
VRF
Tabla
VRF
Tabla
VRF
Fa 0/0 Fa 2/0
Fa 1/0

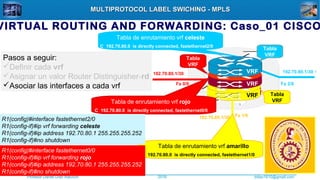

Pasos a seguir:
Definir cada vrf
R1(config)#interface fastethernet2/0
R1(config-if)#ip vrf forwarding celeste
R1(config-if)#ip address 192.70.80.1 255.255.255.252
R1(config-if)#no shutdown
R1(config-if)#ip vrf forwarding rojo

R1(config-if)#ip vrf forwarding amarillo
192.10.20.1/30
60.60.60.1/30
10.10.10.1.1/30192.70.80.1/30
192.70.80.1/30
192.70.80.1/30VRF
VRF
VRF
Tabla
VRF
Tabla
VRF
Tabla
VRF
Fa 0/0 Fa 2/0
Fa 1/0
Pasos a seguir:
Definir cada vrf

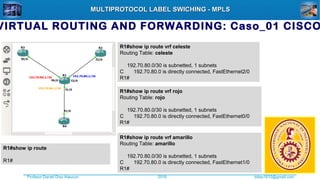

R1#show ip route
R1#
R1#show ip route vrf celeste
Routing Table: celeste
192.70.80.0/30 is subnetted, 1 subnets
C 192.70.80.0 is directly connected, FastEthernet2/0
R1#
R1#show ip route vrf rojo
Routing Table: rojo
R1#
R1#show ip route vrf amarillo
Routing Table: amarillo
R1#

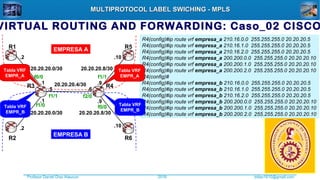

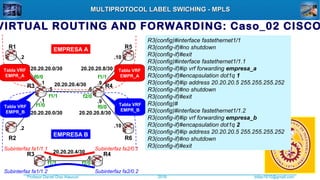

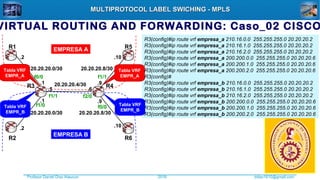

EMPRESA A
EMPRESA B
210.16.0.0/24
210.16.1.0/24
210.16.2.0/24
.2
.2
.2
.1
.1
.1
210.16.0.0/24
210.16.1.0/24
210.16.2.0/24
.2
.2
.2
.1
.1
.1
200.200.0.0/24
200.200.1.0/24
200.200.2.0/24
.20
.20
.20
.1
.1
.1
200.200.0.0/24
200.200.1.0/24
200.200.2.0/24
.21
.21
.21
.1
.1
.1
20.20.20.4/30
20.20.20.0/30
20.20.20.0/30
20.20.20.8/30
20.20.20.8/30
.2
.2
.1
.1
.5 .6
.9
.10
.10
.9
R1
R2
R5
R6
R3 R4
f0/0
f2/0
f1/1
f1/0
f1/0
f0/0
f2/0
f1/1
f0/0
f1/0
f1/1 f2/0
f1/1
f0/0
f0/0
f1/0
f1/0
f1/1
f2/0
f0/0
f1/1
f2/0

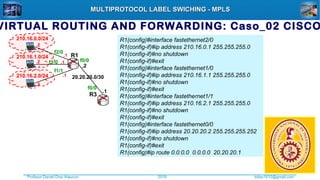

210.16.0.0/24
210.16.1.0/24
210.16.2.0/24
.2
.2
.2
.1
.1
.1
20.20.20.0/30
.2
.1
R1
R3
f0/0
f2/0
f1/1
f1/0
f0/0
R1(config-if)#exit
R1(config-if)#exit
R1(config-if)#exit
R1(config-if)#exit
R1(config)#ip route 0.0.0.0 0.0.0.0 20.20.20.1

210.16.0.0/24
210.16.1.0/24
210.16.2.0/24
.2
.2
.2
.1
.1
.1
20.20.20.0/30
.2
.1
R2
R3
f1/0
f0/0
f2/0
f1/1
f1/0
R2(config-if)#exit
R2(config-if)#exit
R2(config-if)#exit
R2(config-if)#exit
R2(config)#ip route 0.0.0.0 0.0.0.0 20.20.20.1

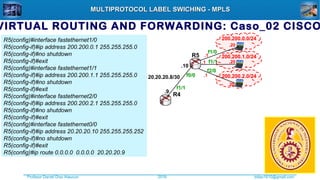

200.200.0.0/24
200.200.1.0/24
200.200.2.0/24
.20
.20
.20
.1
.1
.1
20.20.20.8/30
.9
.10
R5
R4
f1/1
f0/0
f1/0
f1/1
f2/0
R5(config-if)#exit
R5(config-if)#exit
R5(config-if)#exit
R5(config-if)#exit
R5(config)#ip route 0.0.0.0 0.0.0.0 20.20.20.9

200.200.0.0/24
200.200.1.0/24
200.200.2.0/24
.21
.21
.21
.1
.1
.1.10
.9
R6
R4
f0/0
f1/0
f0/0
f1/1
f2/0
R6(config-if)#exit
R6(config-if)#exit
R6(config-if)#exit
R6(config-if)#exit
R6(config)#ip route 0.0.0.0 0.0.0.0 20.20.20.9

R3(config)#ip vrf empresa_a
R3(config-vrf)#exit
R3(config)#ip vrf empresa_b
R3(config-vrf)#exit
R3(config-if)#ip vrf forwarding empresa_a
R3(config-if)#exit
R3(config-if)#ip vrf forwarding empresa_b
R3(config-if)#exit
EMPRESA A
EMPRESA B
20.20.20.4/30
20.20.20.0/30
20.20.20.0/30
20.20.20.8/30
20.20.20.8/30
.2
.2
.1
.1
.5 .6
.9
.10
.10
.9
R1
R2
R5
R6
R3 R4
Tabla VRF
EMPR_A
Tabla VRF
EMPR_B
Tabla VRF
EMPR_A
Tabla VRF
EMPR_B
f0/0
f1/0
f1/1 f2/0
f1/1
f0/0

R3(config)#ip route vrf empresa_a 210.16.0.0 255.255.255.0 20.20.20.2
R3(config)#
R3(config)#ip route vrf empresa_b 210.16.0.0 255.255.255.0 20.20.20.2
EMPRESA A
EMPRESA B
20.20.20.4/30
20.20.20.0/30
20.20.20.0/30
20.20.20.8/30
20.20.20.8/30
.2
.2
.1
.1
.5 .6
.9
.10
.10
.9
R1
R2
R5
R6
R3 R4
Tabla VRF
EMPR_A
Tabla VRF
EMPR_B
Tabla VRF
EMPR_A
Tabla VRF
EMPR_B
f0/0
f1/0
f1/1 f2/0
f1/1
f0/0

R3(config-if)#exit
R3(config)#interface fastethernet1/1.1
R3(config-if)#encapsulation dot1q 1
R3(config-if)#exit
R3(config)#
R3(config-if)#encapsulation dot1q 2
R3(config-if)#exit
EMPRESA A
EMPRESA B
20.20.20.4/30
20.20.20.0/30
20.20.20.0/30
20.20.20.8/30
20.20.20.8/30
.2
.2
.1
.1
.5 .6
.9
.10
.10
.9
R1
R2
R5
R6
R3 R4
Tabla VRF
EMPR_A
Tabla VRF
EMPR_B
Tabla VRF
EMPR_A
Tabla VRF
EMPR_B
f0/0
f1/0
f1/1 f2/0
f1/1
f0/0
20.20.20.4/30
f1/1 f2/0
.5 .6
Subinterfaz fa1/1.1 Subinterfaz fa2/0.1
R3 R4

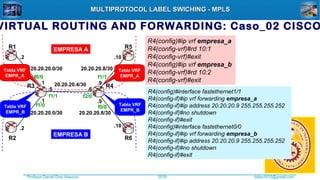

R4(config)#ip vrf empresa_a
R4(config-vrf)#exit
R4(config)#ip vrf empresa_b
R4(config-vrf)#exit
R4(config-if)#exit
R4(config-if)#exit
EMPRESA A
EMPRESA B
20.20.20.4/30
20.20.20.0/30
20.20.20.0/30
20.20.20.8/30
20.20.20.8/30
.2
.2
.1
.1
.5 .6
.9
.10
.10
.9
R1
R2
R5
R6
R3 R4
Tabla VRF
EMPR_A
Tabla VRF
EMPR_B
Tabla VRF
EMPR_A
Tabla VRF
EMPR_B
f0/0
f1/0
f1/1 f2/0
f1/1
f0/0

R4(config)#
EMPRESA A
EMPRESA B
20.20.20.4/30
20.20.20.0/30
20.20.20.0/30
20.20.20.8/30
20.20.20.8/30
.2
.2
.1
.1
.5 .6
.9
.10
.10
.9
R1
R2
R5
R6
R3 R4
Tabla VRF
EMPR_A
Tabla VRF
EMPR_B
Tabla VRF
EMPR_A
Tabla VRF
EMPR_B
f0/0
f1/0
f1/1 f2/0
f1/1
f0/0

R4(config-if)#exit
R4(config-if)#encapsulation dot1Q 1
R4(config-if)#exit
R4(config)#
R4(config-if)#encapsulation dot1Q 2
R4(config-if)#exit
EMPRESA A
EMPRESA B
20.20.20.4/30
20.20.20.0/30
20.20.20.0/30
20.20.20.8/30
20.20.20.8/30
.2
.2
.1
.1
.5 .6
.9
.10
.10
.9
R1
R2
R5
R6
R3 R4
Tabla VRF
EMPR_A
Tabla VRF
EMPR_B
Tabla VRF
EMPR_A
Tabla VRF
EMPR_B
f0/0
f1/0
f1/1 f2/0
f1/1
f0/0
20.20.20.4/30
f1/1 f2/0
.5 .6
R3 R4

R2#show ip route
C 210.16.2.0/24 is directly connected, FastEthernet2/0
S* 0.0.0.0/0 [1/0] via 20.20.20.1
R2#
R1#show ip route
S* 0.0.0.0/0 [1/0] via 20.20.20.1
R1#

R3#show ip route vrf empresa_b
Routing Table: empresa_b
S 200.200.0.0/24 [1/0] via 20.20.20.6
C 20.20.20.4 is directly connected, FastEthernet1/1.2
S 200.200.1.0/24 [1/0] via 20.20.20.6
S 200.200.2.0/24 [1/0] via 20.20.20.6
S 210.16.2.0/24 [1/0] via 20.20.20.2
S 210.16.1.0/24 [1/0] via 20.20.20.2
S 210.16.0.0/24 [1/0] via 20.20.20.2
R3#
R3#show ip route vrf empresa_a
Routing Table: empresa_a
S 200.200.0.0/24 [1/0] via 20.20.20.6
S 200.200.1.0/24 [1/0] via 20.20.20.6
S 200.200.2.0/24 [1/0] via 20.20.20.6
S 210.16.2.0/24 [1/0] via 20.20.20.2
S 210.16.1.0/24 [1/0] via 20.20.20.2
S 210.16.0.0/24 [1/0] via 20.20.20.2
R3#
R3#show ip route
R3#

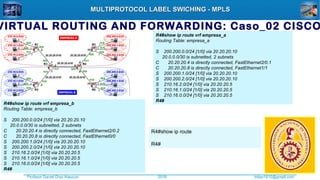

R4#show ip route vrf empresa_b
Routing Table: empresa_b
S 200.200.0.0/24 [1/0] via 20.20.20.10
S 200.200.1.0/24 [1/0] via 20.20.20.10
S 200.200.2.0/24 [1/0] via 20.20.20.10
S 210.16.2.0/24 [1/0] via 20.20.20.5
S 210.16.1.0/24 [1/0] via 20.20.20.5
S 210.16.0.0/24 [1/0] via 20.20.20.5
R4#
R4#show ip route vrf empresa_a
Routing Table: empresa_a
S 200.200.0.0/24 [1/0] via 20.20.20.10
S 200.200.1.0/24 [1/0] via 20.20.20.10
S 200.200.2.0/24 [1/0] via 20.20.20.10
S 210.16.2.0/24 [1/0] via 20.20.20.5
S 210.16.1.0/24 [1/0] via 20.20.20.5
S 210.16.0.0/24 [1/0] via 20.20.20.5
R4#
R4#show ip route
R4#

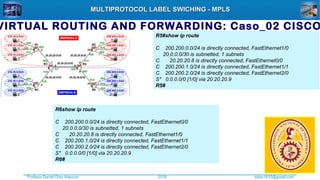

R6show ip route
S* 0.0.0.0/0 [1/0] via 20.20.20.9
R6#
R5#show ip route
S* 0.0.0.0/0 [1/0] via 20.20.20.9
R5#

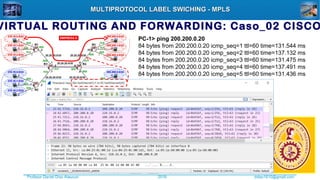

PC-1> ping 200.200.0.20
84 bytes from 200.200.0.20 icmp_seq=1 ttl=60 time=131.544 ms

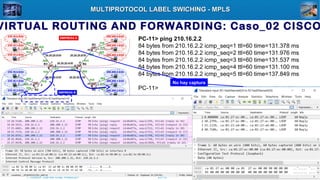

PC-11> ping 210.16.2.2
PC-11>
No hay captura

… … … …
200.10.1.0/24 200.20.1.0/24 200.10.2.0/24200.20.2.0/24
192.168.55.0/30 10.20.30.0/30
Acceso de
Internet
invitados
Acceso de
Internet
coorporativa
Usuarios
invitados
Usuarios
invitados
Usuarios
coorporativos
Usuarios
coorporativos
Ra Rb
R1
R2 R3
Rc Rd
.1 .2 .2 .1
OSPFv2
f0/0 f1/0
f1/1
f0/0
f1/0f1/1
f0/0
f0/0
f2/0
f0/0
f1/0
f1/1
f0/0
f0/0
f1/0 f1/1 f1/0 f1/1

… … … …

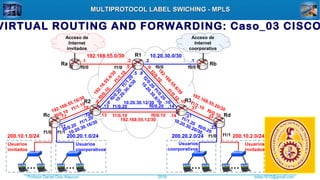

200.10.1.0/24 200.20.1.0/24 200.10.2.0/24200.20.2.0/24
192.168.55.0/30 10.20.30.0/30
Acceso de
Internet
invitados
Acceso de
Internet
coorporativa
Usuarios
invitados
Usuarios
invitados
Usuarios
coorporativos
Usuarios
coorporativos
Ra Rb
R1
R2 R3
Rc Rd
.1 .2 .2 .1
192.16.55.4/30
10.20.30.4/30
10.20.30.8/30192.168.55.8/30
192.168.55.12/30
10.20.30.12/30
192.168.55.16/30
10.20.30.16/30
192.168.55.20/30
10.20.30.20/30
.5 .9
.6 .10
.18 .21
.17 .22.18
.17
.21
.22
.5 .9
.6 .10
.13 .14
.13 .14
f0/0 f1/0
f1/1.10
f0/0.10 f1/0.20
f1/1.10
f0/0.10
f0/0
f2/0.20
f0/0.20
f1/0.10
f1/1.10
f0/0.10
f0/0
f1/0 f1/1
f1/0 f1/1
f1/1.20
f2/0.10
f1/0.10 f0/0.10
f1/0.20
f0/0.20
f1/1.20
f0/0.20
f1/1.20
f0/0.20

… … … …

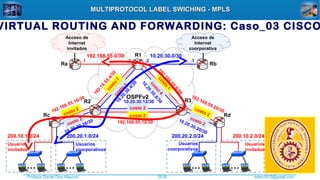

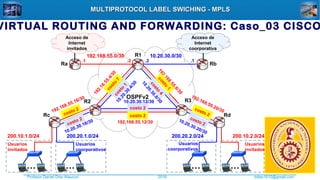

200.10.1.0/24 200.20.1.0/24 200.10.2.0/24200.20.2.0/24
192.168.55.0/30 10.20.30.0/30
Acceso de
Internet
invitados
Acceso de
Internet
coorporativa
Usuarios
invitados
Usuarios
invitados
Usuarios
coorporativos
Usuarios
coorporativos
Ra Rb
R1
R2 R3
Rc Rd
.1 .2 .2 .1
OSPFv2
192.16.55.4/30
10.20.30.4/30
10.20.30.8/30192.168.55.8/30
192.168.55.12/30
10.20.30.12/30
192.168.55.16/30
10.20.30.16/30
192.168.55.20/30
10.20.30.20/30
costo
7
costo
1
costo 2costo 2 costo 2costo
1
costo 2
costo
4
costo 2 costo 2

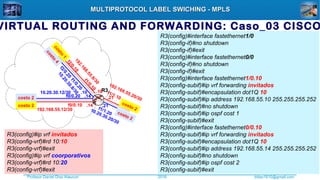

R1(config-if)#ip vrf forwarding invitados
R1(config-if)# ip address 192.168.55.2 255.255.255.252
R1(config-if)#exit
R1(config-if)#ip vrf forwarding coorporativos
R1(config-if)# ip address 10.20.30.2 255.255.255.252
R1(config-if)#exit
R1(config-if)#exit
R1(config-subif)#ip vrf forwarding invitados
R1(config-subif)#encapsulation dot1Q 10
R1(config-subif)#ip address 192.168.55.5 255.255.255.252
R1(config-subif)#no shutdown
R1(config-subif)#ip ospf cost 7
R1(config-subif)#exit
R1(config)#
R1(config)#ip vrf invitados
R1(config-vrf)#exit
R1(config)#ip vrf coorporativos
R1(config-vrf)#exit
192.168.55.0/30 10.20.30.0/30R1
192.16.55.4/30
10.20.30.4/30
10.20.30.8/30192.168.55.8/30
costo
7
costo
1
costo
1
costo
4
f1/0
f1/1.10
f0/0
f2/0.10
.2 .2
.5 .9
.5 .9
f2/0.20
f1/1.20
Ra Rb
.1 .1
f0/0 f0/0
f1/1
f2/0

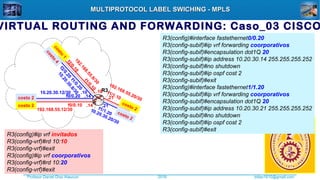

R1(config-subif)#ip vrf forwarding coorporativos
R1(config)#
R1(config-if)#exit
R1(config)#
R1(config-vrf)#exit
R1(config-vrf)#exit
192.168.55.0/30 10.20.30.0/30R1
192.16.55.4/30
10.20.30.4/30
10.20.30.8/30192.168.55.8/30
costo
7
costo
1
costo
1
costo
4
f1/0
f1/1.10
f0/0
f2/0.10
.2 .2
.5 .9
.5 .9
f2/0.20
f1/1.20
Ra Rb
.1 .1
f0/0 f0/0
f1/1
f2/0

R1(config)#
R1(config-vrf)#exit
R1(config-vrf)#exit
192.168.55.0/30 10.20.30.0/30R1
192.16.55.4/30
10.20.30.4/30
10.20.30.8/30192.168.55.8/30
costo
7
costo
1
costo
1
costo
4
f1/0
f1/1.10
f0/0
f2/0.10
.2 .2
.5 .9
.5 .9
f2/0.20
f1/1.20
Ra Rb
.1 .1
f0/0 f0/0
f1/1
f2/0

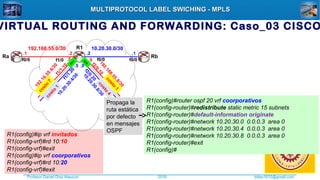

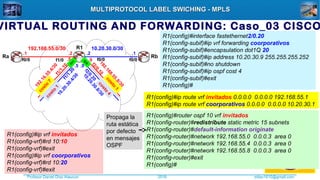

R1(config)#ip route vrf invitados 0.0.0.0 0.0.0.0 192.168.55.1
R1(config)#ip route vrf coorporativos 0.0.0.0 0.0.0.0 10.20.30.1
R1(config)#router ospf 10 vrf invitados
R1(config-router)#redistribute static metric 15 subnets
R1(config-router)#default-information originate
R1(config-router)#network 192.168.55.0 0.0.0.3 area 0
R1(config-router)#exit
R1(config)#
Propaga la
ruta estática
por defecto
en mensajes
OSPF

R1(config-vrf)#exit
R1(config-vrf)#exit
192.168.55.0/30 10.20.30.0/30R1
192.16.55.4/30
10.20.30.4/30
10.20.30.8/30192.168.55.8/30
costo
7
costo
1
costo
1
costo
4
f1/0
f1/1.10
f0/0
f2/0.10
.2 .2
.5 .9
.5 .9
f2/0.20
f1/1.20
Ra Rb
.1 .1
f0/0 f0/0
f1/1
f2/0
R1(config)#router ospf 20 vrf coorporativos
R1(config-router)#default-information originate
R1(config)#
Propaga la
ruta estática
por defecto
en mensajes
OSPF

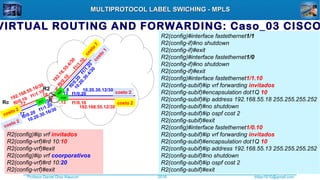

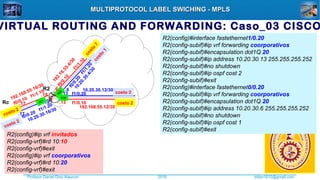

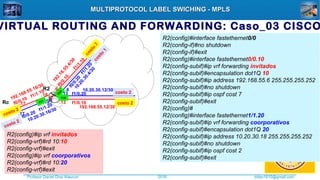

R2(config-vrf)#exit
R2(config-vrf)#exit
R2(config-if)#exit
R2(config-if)#exit
R2
Rc
192.16.55.4/30
10.20.30.4/30
192.168.55.12/30
10.20.30.12/30
192.168.55.16/30
10.20.30.16/30
.6
.18
.17 .18
.17
.6
.13 .14
.13 .14
f1/1.10
f0/0.10
f1/0.20
f1/1.10
f0/0.10
f1/1.20
f1/0.10
f0/0.20
f1/1.20
f0/0.20
f0/0
f1/0
f1/1
costo
7
costo 2
costo 2
costo
1
costo 2
costo 2

R2(config-if)#exit
R2(config)#
R2(config-vrf)#exit
R2(config-vrf)#exit
R2
Rc
192.16.55.4/30
10.20.30.4/30
192.168.55.12/30
10.20.30.12/30
192.168.55.16/30
10.20.30.16/30
.6
.18
.17 .18
.17
.6
.13 .14
.13 .14
f1/1.10
f0/0.10
f1/0.20
f1/1.10
f0/0.10
f1/1.20
f1/0.10
f0/0.20
f1/1.20
f0/0.20
f0/0
f1/0
f1/1
costo
7
costo 2
costo 2
costo
1
costo 2
costo 2

R2(config-vrf)#exit
R2(config-vrf)#exit
R2
Rc
192.16.55.4/30
10.20.30.4/30
192.168.55.12/30
10.20.30.12/30
192.168.55.16/30
10.20.30.16/30
.6
.18
.17 .18
.17
.6
.13 .14
.13 .14
f1/1.10
f0/0.10
f1/0.20
f1/1.10
f0/0.10
f1/1.20
f1/0.10
f0/0.20
f1/1.20
f0/0.20
f0/0
f1/0
f1/1
costo
7
costo 2
costo 2
costo
1
costo 2
costo 2

R2(config-vrf)#exit
R2(config-vrf)#exit
R2
Rc
192.16.55.4/30
10.20.30.4/30
192.168.55.12/30
10.20.30.12/30
192.168.55.16/30
10.20.30.16/30
.6
.18
.17 .18
.17
.6
.13 .14
.13 .14
f1/1.10
f0/0.10
f1/0.20
f1/1.10
f0/0.10
f1/1.20
f1/0.10
f0/0.20
f1/1.20
f0/0.20
f0/0
f1/0
f1/1
costo
7
costo 2
costo 2
costo
1
costo 2
costo 2
R2(config)#ip route vrf invitados 200.10.1.0 255.255.255.0
192.168.55.17
R2(config)#ip route vrf coorporativos 200.20.1.0 255.255.255.0
10.20.30.17
R2(config-rt)#redistribute static metric 15 subnets
R2(config-rt)#network 192.168.55.4 0.0.0.3 area 0
R2(config-rt)#exit
R2(config)#
R2(config-rt)#redistribute static metric 15 subnets
R2(config)#

R3
10.20.30.8/30192.168.55.8/30
192.168.55.12/30
10.20.30.12/30
192.168.55.20/30
10.20.30.20/30
.9
.10
.21
.21
.10
.14
.14
f2/0.20
f0/0.20
f1/0.10 f1/1.10
f2/0.10
f0/0.10
f1/0.20
f1/1.20
costo
1
costo 2
costo 2
costo 2
costo
4
costo 2
R3(config-vrf)#exit
R3(config-vrf)#exit
R3(config-if)#exit
R3(config-if)#exit

R3
10.20.30.8/30192.168.55.8/30
192.168.55.12/30
10.20.30.12/30
192.168.55.20/30
10.20.30.20/30
.9
.10
.21
.21
.10
.14
.14
f2/0.20
f0/0.20
f1/0.10 f1/1.10
f2/0.10
f0/0.10
f1/0.20
f1/1.20
costo
1
costo 2
costo 2
costo 2
costo
4
costo 2
R3(config-vrf)#exit
R3(config-vrf)#exit
R3(config-if)#exit
R3(config)#

R3
10.20.30.8/30192.168.55.8/30
192.168.55.12/30
10.20.30.12/30
192.168.55.20/30
10.20.30.20/30
.9
.10
.21
.21
.10
.14
.14
f2/0.20
f0/0.20
f1/0.10 f1/1.10
f2/0.10
f0/0.10
f1/0.20
f1/1.20
costo
1
costo 2
costo 2
costo 2
costo
4
costo 2
R3(config-vrf)#exit
R3(config-vrf)#exit

R3(config)#ip route vrf invitados 200.10.2.0 255.255.255.0
192.168.55.22
R3(config)#ip route vrf coorporativos 200.20.2.0 255.255.255.0
10.20.30.22
R3
10.20.30.8/30192.168.55.8/30
192.168.55.12/30
10.20.30.12/30
192.168.55.20/30
10.20.30.20/30
.9
.10
.21
.21
.10
.14
.14
f2/0.20
f0/0.20
f1/0.10 f1/1.10
f2/0.10
f0/0.10
f1/0.20
f1/1.20
costo
1
costo 2
costo 2
costo 2
costo
4
costo 2
R3(config-vrf)#exit
R3(config-vrf)#exit
R3(config)#
R3(config)#

Rc(config)#interface fastethernet1/0
Rc(config-if)#ip vrf forwarding invitados
Rc(config-if)#ip address 200.10.1.1 255.255.255.0
Rc(config-if)#no shutdown
Rc(config-if)#exit
Rc(config)#
Rc(config-if)#ip vrf forwarding coorporativos
Rc(config-if)#ip address 200.20.1.1 255.255.255.0
Rc(config-if)#exit
Rc(config)#
… …
200.10.1.0/24 200.20.1.0/24
Usuarios
invitados
Usuarios
coorporativos
Rc
192.168.55.16/30
10.20.30.16/30
.18
.17 .18
.17
f1/1.10
f0/0.10
f1/0 f1/1
f1/1.20
f0/0.20

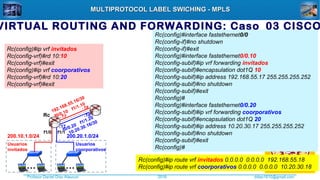

Rc(config)#ip vrf invitados
Rc(config-vrf)#rd 10:10
Rc(config-vrf)#exit
Rc(config)#ip vrf coorporativos
Rc(config-vrf)#exit

Rc(config-if)#exit
Rc(config)#interface fastethernet0/0.10
Rc(config-subif)#ip vrf forwarding invitados
Rc(config-subif)#encapsulation dot1Q 10
Rc(config-subif)#ip address 192.168.55.17 255.255.255.252
Rc(config-subif)#no shutdown
Rc(config-subif)#exit
Rc(config)#
Rc(config)#interface fastethernet0/0.20
Rc(config-subif)#ip vrf forwarding coorporativos
Rc(config-subif)#encapsulation dot1Q 20
Rc(config-subif)#ip address 10.20.30.17 255.255.255.252
Rc(config-subif)#no shutdown
Rc(config-subif)#exit
Rc(config)#
… …
200.10.1.0/24 200.20.1.0/24
Usuarios
invitados
Usuarios
coorporativos
Rc
192.168.55.16/30
10.20.30.16/30
.18
.17 .18
.17
f1/1.10
f0/0.10
f1/0 f1/1
f1/1.20
f0/0.20
Rc(config)#ip vrf invitados
Rc(config-vrf)#exit
Rc(config)#ip vrf coorporativos
Rc(config-vrf)#exit
Rc(config)#ip route vrf invitados 0.0.0.0 0.0.0.0 192.168.55.18
Rc(config)#ip route vrf coorporativos 0.0.0.0 0.0.0.0 10.20.30.18

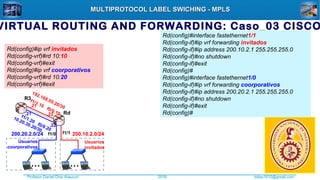

Rd(config)#interface fastethernet1/1
Rd(config-if)#ip vrf forwarding invitados
Rd(config-if)#ip address 200.10.2.1 255.255.255.0
Rd(config-if)#no shutdown
Rd(config-if)#exit
Rd(config)#
Rd(config-if)#ip vrf forwarding coorporativos
Rd(config-if)#ip address 200.20.2.1 255.255.255.0
Rd(config-if)#exit
Rd(config)#
Rd(config)#ip vrf invitados
Rd(config-vrf)#rd 10:10
Rd(config-vrf)#exit
Rd(config)#ip vrf coorporativos
Rd(config-vrf)#exit
… …
200.10.2.0/24200.20.2.0/24
Usuarios
invitados
Usuarios
coorporativos
R3
Rd
192.168.55.20/30
10.20.30.20/30
.21
.22.21
.22
f1/1.10
f0/0.10
f1/0 f1/1
f1/1.20
f0/0.20

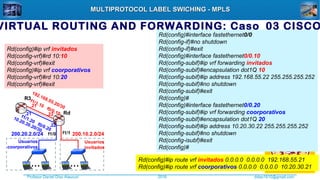

Rd(config)#ip vrf invitados
Rd(config-vrf)#exit
Rd(config)#ip vrf coorporativos
Rd(config-vrf)#exit
… …
200.10.2.0/24200.20.2.0/24
Usuarios
invitados
Usuarios
coorporativos
R3
Rd
192.168.55.20/30
10.20.30.20/30
.21
.22.21
.22
f1/1.10
f0/0.10
f1/0 f1/1
f1/1.20
f0/0.20
Rd(config-if)#exit
Rd(config)#interface fastethernet0/0.10
Rd(config-subif)#ip vrf forwarding invitados
Rd(config-subif)#encapsulation dot1Q 10
Rd(config-subif)#ip address 192.168.55.22 255.255.255.252
Rd(config-subif)#no shutdown
Rd(config-subif)#exit
Rd(config)#
Rd(config)#interface fastethernet0/0.20
Rd(config-subif)#ip vrf forwarding coorporativos
Rd(config-subif)#encapsulation dot1Q 20
Rd(config-subif)#ip address 10.20.30.22 255.255.255.252
Rd(config-subif)#no shutdown
Rd(config-isubf)#exit
Rd(config)#
Rd(config)#ip route vrf invitados 0.0.0.0 0.0.0.0 192.168.55.21
Rd(config)#ip route vrf coorporativos 0.0.0.0 0.0.0.0 10.20.30.21

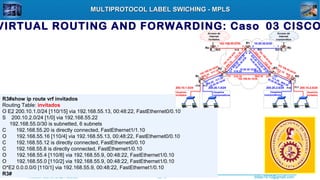

R3#show ip route vrf invitados
Routing Table: invitados
O E2 200.10.1.0/24 [110/15] via 192.168.55.13, 00:48:22, FastEthernet0/0.10
S 200.10.2.0/24 [1/0] via 192.168.55.22
O 192.168.55.16 [110/4] via 192.168.55.13, 00:48:22, FastEthernet0/0.10
O*E2 0.0.0.0/0 [110/1] via 192.168.55.9, 00:48:22, FastEthernet1/0.10
R3#

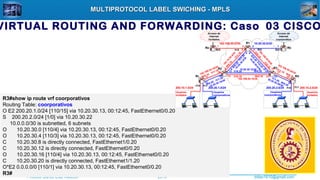

R3#show ip route vrf coorporativos
Routing Table: coorporativos
O E2 200.20.1.0/24 [110/15] via 10.20.30.13, 00:12:45, FastEthernet0/0.20
S 200.20.2.0/24 [1/0] via 10.20.30.22
O*E2 0.0.0.0/0 [110/1] via 10.20.30.13, 00:12:45, FastEthernet0/0.20
R3#

https://www.fryguy.net/2011/09/09/basic-mpls-with-vrf-rd-
and-bgp-vpnv4/
Basic MPLS with VRF, RD, and BGP VPNv4

CASO DE ESTUDIO:
Configuración en
router CISCO con LDP

RED MPLS DE ANÁLISIS
P1
PE2
211.1.1.0/24
.1
.1
.1
....
.... ....
.1
....
Rb
Rc
LAN UNI LAN UNMSM
LAN UPAO LAN INICTEL-UNI
P3
212.2.2.0/24
213.3.3.0/24
214.4.4.0/24
Rd
Ra
.1
PE1
P2 P4
70.7.7.4/30
70.7.7.24/30
70.7.7.0/30
70.7.7.8/30
70.7.7.12/30
70.7.7.16/30
70.7.7.20/30
70.7.7.28/30
.1
.2
.5 .6
.25 .26
.17
.18
.21
.22
.13
.14
.29
.30
.9
.10
C
osto
1
C
osto
4
C
osto
4
C
osto
1
Costo2
Costo 1
Costo 8
Costo3
80.8.8.0/30
80.8.8.4/30
80.8.8.8/30
80.8.8.12/30
.1
.2
.5
.6
.9
.10
.13
.14
Costo 1
Costo 1
Costo
1
Costo 1
Fa0/1
Fa1/1
Fa0/0
Fa1/0
Fa0/0 Fa0/1
Fa1/0
Fa1/1
Fa1/0 Fa0/0
Fa0/1
Fa0/0
Fa0/1
Fa1/0
Fa1/0
Fa1/1
Fa0/1
Fa0/1
Fa0/0
Fa1/0
Fa0/1
Fa0/1

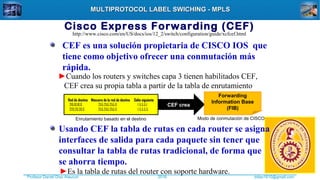

Cisco Express Forwarding (CEF)
CEF es una solución propietaria de CISCO IOS que
tiene como objetivo ofrecer una conmutación más
rápida.
►Cuando los routers y switches capa 3 tienen habilitados CEF,
CEF crea su propia tabla a partir de la tabla de enrutamiento
Red de destino Máscara de la red de destino Salto siguienteRed de destino Máscara de la red de destino Salto siguiente
210.10.10.0 255.255.255.0 1 5.5.5.1
220.20.20.0 255.255.255.0 1 5.5.5.5
CEF creaCEF crea
Forwarding
Information Base
(FIB)
Modo de conmutación de CISCOEnrutamiento basado en el destino
http://www.cisco.com/en/US/docs/ios/12_2/switch/configuration/guide/xcfcef.html
Usando CEF la tabla de rutas en cada router se asigna
interfaces de salida para cada paquete sin tener que
consultar la tabla de rutas tradicional, de forma que
se ahorra tiempo.
►Es la tabla de rutas del router con soporte hardware.

Cisco Express Forwarding (CEF)
CEF se encuentra habilitado por defecto en los
recientes IOS: Routers de la serie 7xxxx, etc
►Verifique si su IOS está habilitado con show running-config
Router#configure terminal
Router(config)#ip cef
►Habilite con:
show ip cef
show ip cef detail
show ip cef summary
http://www.cisco.com/en/US/docs/ios/12_2/switch/configuration/guide/xcfcef.html

http://www.juniper.net/documentation/software/junos/junos85/swconfig85-vpns/frameset.html
VPN IP y VPLS

RED MPLS DE ANÁLISIS
P1
PE2
211.1.1.0/24
.1
.1
.1
....
.... ....
.1
....
Rb
Rc
LAN UNI
LAN UNMSM
P3
212.2.2.0/24
213.3.3.0/24
214.4.4.0/24
Rd
Ra
.1
PE1
P2 P4
70.7.7.4/30
70.7.7.24/30
70.7.7.0/30
70.7.7.8/30
70.7.7.12/30
70.7.7.16/30
70.7.7.20/30
70.7.7.28/30
.1
.2
.5 .6
.25 .26
.17
.18
.21
.22
.13
.14
.29
.30
.9
.10
C
osto
1
C
osto
4
C
osto
4
C
osto
1
Costo2
Costo 1
Costo 8
Costo3
80.8.8.0/30
80.8.8.4/30
80.8.8.8/30
80.8.8.12/30
.1
.2
.5
.6
.9
.10
.13
.14
Costo 1
Costo 1
Costo
1
Costo 1
Fa0/1
Fa1/1
Fa0/0
Fa1/0
Fa0/0 Fa0/1
Fa1/0
Fa1/1
Fa1/0 Fa0/0
Fa0/1
Fa0/0
Fa0/1
Fa1/0
Fa1/0
Fa1/1
Fa0/1
Fa0/1
Fa0/0
Fa1/0
Fa0/1
Fa0/1

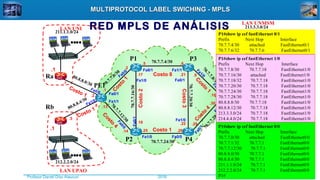

P1#show ip cef fastEthernet 0/1
Prefix Next Hop Interface
70.7.7.4/30 attached FastEthernet0/1
70.7.7.6/32 70.7.7.6 FastEthernet0/1
70.7.7.1/32 70.7.7.1 FastEthernet0/0
70.7.7.12/30 70.7.7.1 FastEthernet0/0
80.8.8.0/30 70.7.7.1 FastEthernet0/0
80.8.8.4/30 70.7.7.1 FastEthernet0/0
211.1.1.0/24 70.7.7.1 FastEthernet0/0
212.2.2.0/24 70.7.7.1 FastEthernet0/0
P1#
70.7.7.8/30 70.7.7.18 FastEthernet1/0
70.7.7.18/32 70.7.7.18 FastEthernet1/0
70.7.7.20/30 70.7.7.18 FastEthernet1/0
70.7.7.24/30 70.7.7.18 FastEthernet1/0
70.7.7.28/30 70.7.7.18 FastEthernet1/0
80.8.8.8/30 70.7.7.18 FastEthernet1/0
80.8.8.12/30 70.7.7.18 FastEthernet1/0
213.3.3.0/24 70.7.7.18 FastEthernet1/0
214.4.4.0/24 70.7.7.18 FastEthernet1/0

P1
PE2
211.1.1.0/24
.1
.1
.1
....
.... ....
.1
....
Rb
Rc
LAN UNI LAN UNMSM
P3
212.2.2.0/24
213.3.3.0/24
214.4.4.0/24
Rd
Ra
.1
PE1
P2 P4
70.7.7.4/30
70.7.7.24/30
70.7.7.0/30
70.7.7.8/30
70.7.7.12/30
70.7.7.16/30
70.7.7.20/30
70.7.7.28/30
.1
.2
.5 .6
.25 .26
.17
.18
.21
.22
.13
.14
.29
.30
.9
.10
C
osto
1
C
osto
4
C
osto
4
C
osto
1
Costo2
Costo 1
Costo 8
Costo3
80.8.8.0/30
80.8.8.4/30
80.8.8.8/30
80.8.8.12/30
.1
.2
.5
.6
.9
.10
.13
.14
Costo 1
Costo 1
Costo
1
Costo 1
Fa0/1
Fa1/1
Fa0/0
Fa1/0
Fa0/0 Fa0/1
Fa1/0
Fa1/1
Fa1/0 Fa0/0
Fa0/1
Fa0/0
Fa0/1
Fa1/0
Fa1/0
Fa1/1
Fa0/1
Fa0/1
Fa0/0
Fa1/0
Fa0/1
Fa0/1

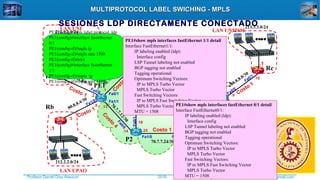

PE1(config)#mpls label protocol ldp
PE1(config)#interface fastethernet
0/1
PE1(config-if)#mpls ip
PE1(config-if)#mpls mtu 1508
PE1(config-if)#exit
PE1(config)#interface fastethernet
1/1
PE1#show mpls interfaces fastEthernet 1/1 detail
Interface FastEthernet1/1:
IP labeling enabled (ldp):
Interface config
LSP Tunnel labeling not enabled
BGP tagging not enabled
Tagging operational
Optimum Switching Vectors:
IP to MPLS Turbo Vector
MPLS Turbo Vector
Fast Switching Vectors:
IP to MPLS Fast Switching Vector
MPLS Turbo Vector
MTU = 1508
PE1#show mpls interfaces fastEthernet 0/1 detail
Interface FastEthernet0/1:
IP labeling enabled (ldp):
Interface config
LSP Tunnel labeling not enabled
BGP tagging not enabled
Tagging operational
Optimum Switching Vectors:
IP to MPLS Turbo Vector
MPLS Turbo Vector
Fast Switching Vectors:
IP to MPLS Fast Switching Vector
MPLS Turbo Vector
MTU = 1508

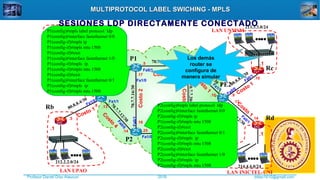

SESIONES LDP DIRECTAMENTE CONECTADO

P1
PE2
211.1.1.0/24
.1
.1
.1
....
.... ....
.1
....
Rb
Rc
LAN UNI LAN UNMSM
P3
212.2.2.0/24
213.3.3.0/24
214.4.4.0/24
Rd
Ra
.1
PE1
P2 P4
70.7.7.4/30
70.7.7.24/30
70.7.7.0/30
70.7.7.8/30
70.7.7.12/30
70.7.7.16/30
70.7.7.20/30
70.7.7.28/30
.1
.2
.5 .6
.25 .26
.17
.18
.21
.22
.13
.14
.29
.30
.9
.10
C
osto
1
C
osto
4
C
osto
4
C
osto
1
Costo2
Costo 1
Costo 8
Costo3
80.8.8.0/30
80.8.8.4/30
80.8.8.8/30
80.8.8.12/30
.1
.2
.5
.6
.9
.10
.13
.14
Costo 1
Costo 1
Costo
1
Costo 1
Fa0/1
Fa1/1
Fa0/0
Fa1/0
Fa0/0 Fa0/1
Fa1/0
Fa1/1
Fa1/0 Fa0/0
Fa0/1
Fa0/0
Fa0/1
Fa1/0
Fa1/0
Fa1/1
Fa0/1
Fa0/1
Fa0/0
Fa1/0
Fa0/1
Fa0/1
P1(config)#mpls label protocol ldp
P1(config)#interface fastethernet 0/0
P1(config-if)#mpls ip
P1(config-if)#mpls mtu 1508
P1(config-if)#exit
P1(config-if)#exit
P2(config)#mpls label protocol ldp
P2(config-if)#exit
P2(config-if)#exit
Los demás
router se
configura de
manera simular

P1
PE2
211.1.1.0/24
.1
.1
.1
....
.... ....
.1
....
Rb
Rc
LAN UNI LAN UNMSM
P3
212.2.2.0/24
213.3.3.0/24
214.4.4.0/24
Rd
Ra
.1
PE1
P2 P4
70.7.7.4/30
70.7.7.24/30
70.7.7.0/30
70.7.7.8/30
70.7.7.12/30
70.7.7.16/30
70.7.7.20/30
70.7.7.28/30
.1
.2
.5 .6
.25 .26
.17
.18
.21
.22
.13
.14
.29
.30
.9
.10
C
osto
1
C
osto
4
C
osto
4
C
osto
1
Costo2
Costo 1
Costo 8
Costo3
80.8.8.0/30
80.8.8.4/30
80.8.8.8/30
80.8.8.12/30
.1
.2
.5
.6
.9
.10
.13
.14
Costo 1
Costo 1
Costo
1
Costo 1
Fa0/1
Fa1/1
Fa0/0
Fa1/0
Fa0/0 Fa0/1
Fa1/0
Fa1/1
Fa1/0 Fa0/0
Fa0/1
Fa0/0
Fa0/1
Fa1/0
Fa1/0
Fa1/1
Fa0/1
Fa0/1
Fa0/0
Fa1/0
Fa0/1
Fa0/1

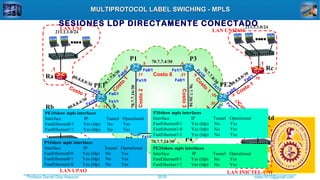

PE1#show mpls interfaces
Interface IP Tunnel Operational
FastEthernet0/1 Yes (ldp) No Yes
P1#show mpls interfaces
P3#show mpls interfaces
PE2#show mpls interfaces

P1
PE2
211.1.1.0/24
.1
.1
.1
....
.... ....
.1
....
Rb
Rc
LAN UNI LAN UNMSM
P3
212.2.2.0/24
213.3.3.0/24
214.4.4.0/24
Rd
Ra
.1
PE1
P2 P4
70.7.7.4/30
70.7.7.24/30
70.7.7.0/30
70.7.7.8/30
70.7.7.12/30
70.7.7.16/30
70.7.7.20/30
70.7.7.28/30
.1
.2
.5 .6
.25 .26
.17
.18
.21
.22
.13
.14
.29
.30
.9
.10
C
osto
1
C
osto
4
C
osto
4
C
osto
1
Costo2
Costo 1
Costo 8
Costo3
80.8.8.0/30
80.8.8.4/30
80.8.8.8/30
80.8.8.12/30
.1
.2
.5
.6
.9
.10
.13
.14
Costo 1
Costo 1
Costo
1
Costo 1
Fa0/1
Fa1/1
Fa0/0
Fa1/0
Fa0/0 Fa0/1
Fa1/0
Fa1/1
Fa1/0 Fa0/0
Fa0/1
Fa0/0
Fa0/1
Fa1/0
Fa1/0
Fa1/1
Fa0/1
Fa0/1
Fa0/0
Fa1/0
Fa0/1
Fa0/1

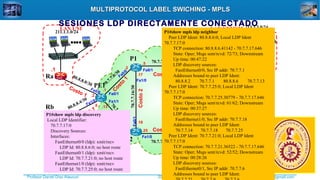

P1#show mpls ldp discovery
Local LDP Identifier:
70.7.7.17:0
Discovery Sources:
Interfaces:
FastEthernet0/0 (ldp): xmit/recv
LDP Id: 80.8.8.6:0; no host route
P1#show mpls ldp neighbor
Peer LDP Ident: 80.8.8.6:0; Local LDP Ident
70.7.7.17:0
TCP connection: 80.8.8.6.41142 - 70.7.7.17.646
State: Oper; Msgs sent/rcvd: 72/73; Downstream
Up time: 00:47:22
LDP discovery sources:
FastEthernet0/0, Src IP addr: 70.7.7.1
Addresses bound to peer LDP Ident:
80.8.8.2 70.7.7.1 80.8.8.6 70.7.7.13
70.7.7.17:0
TCP connection: 70.7.7.25.30779 - 70.7.7.17.646
Up time: 00:37:27
70.7.7.14 70.7.7.18 70.7.7.25
70.7.7.17:0
TCP connection: 70.7.7.21.36522 - 70.7.7.17.646
Up time: 00:28:26

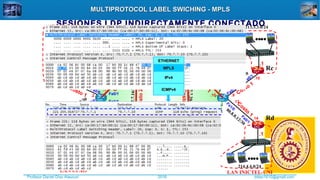

SESIONES LDP INDIRECTAMENTE CONECTADO
P1
PE2
211.1.1.0/24
.1
.1
.1
....
.... ....
.1
....
Rb
Rc
LAN UNI LAN UNMSM
P3
212.2.2.0/24
213.3.3.0/24
214.4.4.0/24
Rd
Ra
.1
PE1
P2 P4
70.7.7.4/30
70.7.7.24/30
70.7.7.0/30
70.7.7.8/30
70.7.7.12/30
70.7.7.16/30
70.7.7.20/30
70.7.7.28/30
.1
.2
.5 .6
.25 .26
.17
.18
.21
.22
.13
.14
.29
.30
.9
.10
C
osto
1
C
osto
4
C
osto
4
C
osto
1
Costo2
Costo 1
Costo 8
Costo3
80.8.8.0/30
80.8.8.4/30
80.8.8.8/30
80.8.8.12/30
.1
.2
.5
.6
.9
.10
.13
.14
Costo 1
Costo 1
Costo
1
Costo 1
Fa0/1
Fa1/1
Fa0/0
Fa1/0
Fa0/0 Fa0/1
Fa1/0
Fa1/1
Fa1/0 Fa0/0
Fa0/1
Fa0/0
Fa0/1
Fa1/0
Fa1/0
Fa1/1
Fa0/1
Fa0/1
Fa0/0
Fa1/0
Fa0/1
Fa0/1
tunel1
PE1(config)#interface tunnel 1
PE1(config-if)#tunnel destination
70.7.7.10
PE1(config-if)#tunnel source 70.7.7.1
PE1(config-if)#exit
PE2(config)#interface tunnel 1
PE2(config-if)#tunnel destination
70.7.7.1
PE2(config-if)#tunnel source 70.7.7.10
PE2(config-if)#exit
Verifique con
el tracetrace la
trayectoria
del túnel

P1
PE2
211.1.1.0/24
.1
.1
.1
....
.... ....
.1
....
Rb
Rc
LAN UNI LAN UNMSM
P3
212.2.2.0/24
213.3.3.0/24
214.4.4.0/24
Rd
Ra
.1
PE1
P2 P4
70.7.7.4/30
70.7.7.24/30
70.7.7.0/30
70.7.7.8/30
70.7.7.12/30
70.7.7.16/30
70.7.7.20/30
70.7.7.28/30
.1
.2
.5 .6
.25 .26
.17
.18
.21
.22
.13
.14
.29
.30
.9
.10
C
osto
1
C
osto
4
C
osto
4
C
osto
1
Costo2
Costo 1
Costo 8
Costo3
80.8.8.0/30
80.8.8.4/30
80.8.8.8/30
80.8.8.12/30
.1
.2
.5
.6
.9
.10
.13
.14
Costo 1
Costo 1
Costo
1
Costo 1
Fa0/1
Fa1/1
Fa0/0
Fa1/0
Fa0/0 Fa0/1
Fa1/0
Fa1/1
Fa1/0 Fa0/0
Fa0/1
Fa0/0
Fa0/1
Fa1/0
Fa1/0
Fa1/1
Fa0/1
Fa0/1
Fa0/0
Fa1/0
Fa0/1
Fa0/1
tunel 1
PE1#show mpls ldp discovery all
80.8.8.6:0
Discovery Sources:
Interfaces:
Tunnel1 (ldp): xmitTunnel1 (ldp): xmit
PE1#show mpls ldp discovery all
80.8.8.6:0
Discovery Sources:
Interfaces:
Despuésde
creareltúnel

P1
PE2
211.1.1.0/24
.1
.1
.1
....
.... ....
.1
....
Rb
Rc
LAN UNI LAN UNMSM
P3
212.2.2.0/24
213.3.3.0/24
214.4.4.0/24
Rd
Ra
.1
PE1
P2 P4
70.7.7.4/30
70.7.7.24/30
70.7.7.0/30
70.7.7.8/30
70.7.7.12/30
70.7.7.16/30
70.7.7.20/30
70.7.7.28/30
.1
.2
.5 .6
.25 .26
.17
.18
.21
.22
.13
.14
.29
.30
.9
.10
C
osto
1
C
osto
4
C
osto
4
C
osto
1
Costo2
Costo 1
Costo 8
Costo3
80.8.8.0/30
80.8.8.4/30
80.8.8.8/30
80.8.8.12/30
.1
.2
.5
.6
.9
.10
.13
.14
Costo 1
Costo 1
Costo
1
Costo 1
Fa0/1
Fa1/1
Fa0/0
Fa1/0
Fa0/0 Fa0/1
Fa1/0
Fa1/1
Fa1/0 Fa0/0
Fa0/1
Fa0/0
Fa0/1
Fa1/0
Fa1/0
Fa1/1
Fa0/1
Fa0/1
Fa0/0
Fa1/0
Fa0/1
Fa0/1
tunel 1

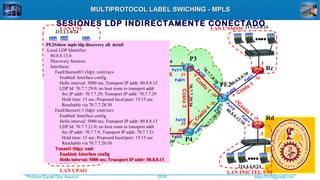

PE2#show mpls ldp discovery all detail
80.8.8.13:0
Discovery Sources:
Interfaces:
Enabled: Interface config
Hello interval: 5000 ms; Transport IP addr: 80.8.8.13
LDP Id: 70.7.7.29:0; no host route to transport addr
Src IP addr: 70.7.7.29; Transport IP addr: 70.7.7.29
Hold time: 15 sec; Proposed local/peer: 15/15 sec
Reachable via 70.7.7.28/30
Enabled: Interface config
Hello interval: 5000 ms; Transport IP addr: 80.8.8.13
LDP Id: 70.7.7.21:0; no host route to transport addr
Src IP addr: 70.7.7.9; Transport IP addr: 70.7.7.21
Hold time: 15 sec; Proposed local/peer: 15/15 sec
Reachable via 70.7.7.20/30
Tunnel1 (ldp): xmitTunnel1 (ldp): xmit
Enabled: Interface configEnabled: Interface config
Hello interval: 5000 ms; Transport IP addr: 80.8.8.13Hello interval: 5000 ms; Transport IP addr: 80.8.8.13

P1
PE2
211.1.1.0/24
.1
.1
.1
....
.... ....
.1
....
Rb
Rc
LAN UNI LAN UNMSM
P3
212.2.2.0/24
213.3.3.0/24
214.4.4.0/24
Rd
Ra
.1
PE1
P2 P4
70.7.7.4/30
70.7.7.24/30
70.7.7.0/30
70.7.7.8/30
70.7.7.12/30
70.7.7.16/30
70.7.7.20/30
70.7.7.28/30
.1
.2
.5 .6
.25 .26
.17
.18
.21
.22
.13
.14
.29
.30
.9
.10
C
osto
1
C
osto
4
C
osto
4
C
osto
1
Costo2
Costo 1
Costo 8
Costo3
80.8.8.0/30
80.8.8.4/30
80.8.8.8/30
80.8.8.12/30
.1
.2
.5
.6
.9
.10
.13
.14
Costo 1
Costo 1
Costo
1
Costo 1
Fa0/1
Fa1/1
Fa0/0
Fa1/0
Fa0/0 Fa0/1
Fa1/0
Fa1/1
Fa1/0 Fa0/0
Fa0/1
Fa0/0
Fa0/1
Fa1/0
Fa1/0
Fa1/1
Fa0/1
Fa0/1
Fa0/0
Fa1/0
Fa0/1
Fa0/1
tunel 1
ICMPv4ICMPv4
IPv4IPv4
MPLSMPLS
ETHERNETETHERNET

P1
PE2
211.1.1.0/24
.1
.1
.1
....
.... ....
.1
....
Rb
Rc
LAN UNI LAN UNMSM
P3
212.2.2.0/24
213.3.3.0/24
214.4.4.0/24
Rd
Ra
.1
PE1
P2 P4
70.7.7.4/30
70.7.7.24/30
70.7.7.0/30
70.7.7.8/30
70.7.7.12/30
70.7.7.16/30
70.7.7.20/30
70.7.7.28/30
.1
.2
.5 .6
.25 .26
.17
.18
.21
.22
.13
.14
.29
.30
.9
.10
C
osto
1
C
osto
4
C
osto
4
C
osto
1
Costo2
Costo 1
Costo 8
Costo3
80.8.8.0/30
80.8.8.4/30
80.8.8.8/30
80.8.8.12/30
.1
.2
.5
.6
.9
.10
.13
.14
Costo 1
Costo 1
Costo
1
Costo 1
Fa0/1
Fa1/1
Fa0/0
Fa1/0
Fa0/0 Fa0/1
Fa1/0
Fa1/1
Fa1/0 Fa0/0
Fa0/1
Fa0/0
Fa0/1
Fa1/0
Fa1/0
Fa1/1
Fa0/1
Fa0/1
Fa0/0
Fa1/0
Fa0/1
Fa0/1
IP 22

P1
PE2
211.1.1.0/24
.1
.1
.1
....
.... ....
.1
....
Rb
Rc
LAN UNI LAN UNMSM
P3
212.2.2.0/24
213.3.3.0/24
214.4.4.0/24
Rd
Ra
.1
PE1
P2 P4
70.7.7.4/30
70.7.7.24/30
70.7.7.0/30
70.7.7.8/30
70.7.7.12/30
70.7.7.16/30
70.7.7.20/30
70.7.7.28/30
.1
.2
.5 .6
.25 .26
.17
.18
.21
.22
.13
.14
.29
.30
.9
.10
C
osto
1
C
osto
4
C
osto
4
C
osto
1
Costo2
Costo 1
Costo 8
Costo3
80.8.8.0/30
80.8.8.4/30
80.8.8.8/30
80.8.8.12/30
.1
.2
.5
.6
.9
.10
.13
.14
Costo 1
Costo 1
Costo
1
Costo 1
Fa0/1
Fa1/1
Fa0/0
Fa1/0
Fa0/0 Fa0/1
Fa1/0
Fa1/1
Fa1/0 Fa0/0
Fa0/1
Fa0/0
Fa0/1
Fa1/0
Fa1/0
Fa1/1
Fa0/1
Fa0/1
Fa0/0
Fa1/0
Fa0/1
Fa0/1

CASO DE ESTUDIO:
Configuración en router
CISCO con RSVP-TE

ANALISIS RSVP-TE
P1
PE2
211.1.1.0/24
.1
.1
.1
....
.... ....
.1
....
Rb
Rc
LAN UNI LAN UNMSM
P3
212.2.2.0/24
213.3.3.0/24
214.4.4.0/24
Rd
Ra
.1
PE1
P2
70.7.7.4/30
70.7.7.0/30
70.7.7.8/30
70.7.7.12/30
70.7.7.16/30
70.7.7.20/30
70.7.7.24/30
.1
.2
.5 .6
.26
.17 .21
.13
.14
.25
.9
.10
C
osto
1
Costo 4 Costo 5
C
osto
1
Costo2
Costo 8
Costo3
80.8.8.0/30
80.8.8.4/30
80.8.8.8/30
80.8.8.12/30
.1
.2
.5
.6
.9
.10
.13
.14
Costo 1
Costo 1
Costo
1
Costo 1
Fa0/1
Fa1/1
Fa0/0
Fa1/0
Fa0/0 Fa0/1
Fa1/0
Fa1/1
Fa1/0 Fa0/0
Fa0/0
Fa0/1
Fa1/0
Fa1/1
Fa0/1
Fa0/0
Fa1/0
Fa0/1
Fa0/1
Fa0/1

BIBLIOGRAFIA
http://www.cisco.com/en/US/docs/ios/12_4t/12_4t2/ftldp41.html
MPLS Label Distribution Protocol (LDP)
http://www.rediris.es/rediris/boletin/53/enfoque1.html
MPLS: Una arquitectura de backbone para la Internet del
siglo XXI
http://www.cisco.com/web/about/ac123/ac147/archived_issues/ipj_4-3/mpls.html
MPLS por The Internet Protocol Journal de CISCO.
http://www.ciscopress.com/articles/article.asp?p=426640&seqNum=4
Configuring MPLS TE: RSVP-TE
obligadoobligado
http://www.cisco.com/en/US/docs/switches/datacenter/sw/5_x/nx-
os/mpls/configuration/guide/mp_te_RSVP.html
http://www.redescisco.net/sitio/2015/11/24/sdn-que-es-
vxlan-y-como-funciona/

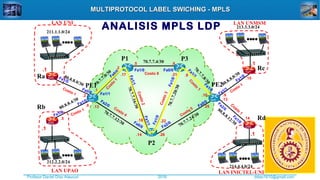

ANALISIS MPLS LDP
P1
PE2
211.1.1.0/24
.1
.1
.1
....
.... ....
.1
....
Rb
Rc
LAN UNI LAN UNMSM
P3
212.2.2.0/24
213.3.3.0/24
214.4.4.0/24
Rd
Ra
.1
PE1
P2
70.7.7.4/30
70.7.7.0/30
70.7.7.8/30
70.7.7.12/30
70.7.7.16/30
70.7.7.20/30
70.7.7.24/30
.1
.2
.5 .6
.26
.17 .21
.13
.14
.25
.9
.10
C
osto
1
Costo 4 Costo 5
C
osto
1
Costo2
Costo 8
Costo3
80.8.8.0/30
80.8.8.4/30
80.8.8.8/30
80.8.8.12/30
.1
.2
.5
.6
.9
.10
.13
.14
Costo 1
Costo 1
Costo
1
Costo 1
Fa1/1
Fa2/0
Fa0/0
Fa1/0
Fa0/0 Fa1/0
Fa1/1
Fa0/0
Fa0/0 Fa2/0
Fa1/1
Fa1/0
Fa1/1
Fa1/0
Fa0/0
Fa1/1
Fa2/0
Fa1/0
Fa1/0
Fa1/0
.18 .22
Fa1/0
Fa1/0

EMPRESA A
EMPRESA B
192.168.0.0/24
192.168.1.0/24
192.168.2.0/24
.2
.2
.2
.1
.1
.1
192.168.0.0/24
192.168.1.0/24
192.168.2.0/24
.2
.2
.2
.1
.1
.1
200.200.0.0/24
200.200.1.0/24
200.200.2.0/24
.20
.20
.20
.1
.1
.1
200.200.0.0/24
200.200.1.0/24
200.200.2.0/24
.21
.21
.21
.1
.1
.1
20.20.20.4/30
20.20.20.0/30
20.20.20.0/30
20.20.20.8/30
20.20.20.8/30
.2
.2
.1
.1
.5 .6
.9
.10
.10
.9
R1
R2
R5
R6
R3 R4
f0/0
f2/0
f1/1
f1/0
f1/0
f0/0
f2/0
f1/1
f0/0
f1/0
f1/1 f2/0
f1/1
f0/0
f0/0
f1/0
f1/0
f1/1
f2/0
f0/0
f1/1
f2/0

EMPRESA A
EMPRESA B
210.16.0.0/24
210.16.1.0/24
210.16.2.0/24
.2
.2
.2
.1
.1
.1
132.11.11.0/24
132.11.22.0/24
132.11.33.0/24
.2
.2
.2
.1
.1
.1
200.200.0.0/24
200.200.1.0/24
200.200.2.0/24
.20
.20
.20
.1
.1
.1
130.22.0.0/24
130.22.1.0/24
130.22.2.0/24
.21
.21
.21
.1
.1
.1
40.40.40.0/30
20.20.20.0/30
30.30.30.0/30
20.20.20.4/30
30.30.30.4/30
.2
.2
.1
.1
.1 .2
.5
.6
.6
.5
R1
R2
R5
R6
R3 R4
f0/0
f2/0
f1/1
f1/0
f1/0
f0/0
f2/0
f1/1
f0/0
f1/0
f1/1 f2/0
f1/1
f0/0
f0/0
f1/0
f1/0
f1/1
f2/0
f0/0
f1/1
f2/0
OSPFv2
Tabla
estática
Tabla
estática
Tabla
estática
Tabla
estática

Arquitectura MPLS

Más contenido relacionado

La actualidad más candente

Similar a Arquitectura MPLS

Más de Andy Juan Sarango Veliz

Último

Arquitectura MPLS
