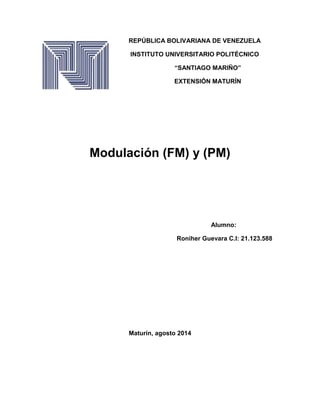

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITÉCNICO
“SANTIAGO MARIÑO”
EXTENSIÓN MATURÍN
Modulación (FM) y (PM)
Alumno:
Roniher Guevara C.I: 21.123.588
Maturín, agosto 2014

2. Modulación de frecuencia (FM)
Se refiere a la forma de transmitir Información a través de una Onda portadora
variando su frecuencia. En este tipo de modulación la variación se produce en los
saltos de frecuencias. Los Datos digitales pueden ser enviados por el
desplazamiento de la onda de frecuencia entre un conjunto de valores discretos,
una modulación conocida como FSK.
Modulación de fase (PM)
Es una modulación que se caracteriza porque la fase de la onda portadora varía
en forma directamente proporcional de acuerdo con la señal modulante. La
modulación de fase no suele ser muy utilizada porque se requieren equipos de
recepción más complejos que los de frecuencia modulada. Además puede
presentar problemas de ambigüedad para determinar si una señal tiene una fase
de 0º o 180º.

3. Diferencia entre modulación de frecuencia (FM) y modulación de fase (PM)
La diferencia entre la PM y la FM es el efecto de la señal moduladora sobre la
frecuencia portadora:
 En FM, la máxima desviación de frecuencia, es decir, cambio en la
frecuencia de la portadora, ocurre durante los máximos puntos negativos y
positivos de la señal modulante, es decir, la desviación de frecuencia es
proporcional a la amplitud de la señal modulante
 En la PM, la desviación de la frecuencia portadora depende tanto de la
amplitud como de la frecuencia de la señal moduladora. Las frecuencias
altas producen desviaciones proporcionalmente mayores, lo cual significa
que la desviación producida por una moduladora de 10Kc será hasta diez
veces mayor que la obtenida con la moduladora de 1Kc.
Frecuencia
Es una magnitud que mide el número de repeticiones por unidad de tiempo de
cualquier fenómeno o suceso periódico. La frecuencia se utiliza para describir la
velocidad de variación de la información, y se mide en hertzios (Hz). Técnicamente
existe una equivalencia biunívoca entre una señal (que contiene información) que
varía con el tiempo y las frecuencias que contiene (es decir, los rangos de
variación por unidad de tiempo que contiene). Esta equivalencia se conoce como
Transformación de Fourier. En cualquier caso, aparte de los detalles técnicos, el
significado de frecuencia es justamente que cuanto mayor (menor) es la variación
de la señal en el tiempo, mayor (menor) es su frecuencia.
Frecuencia instantánea
Es la frecuencia de la señal modulada en el instante ‘t’, y se define como la
primera derivada con respecto al tiempo de la fase instantánea.
La frecuencia instantánea de la señal modulada es proporcional al valor
instantáneo de la señal moduladora.
Desviación de frecuencia
Consiste en la cantidad de desplazamiento que sufre la señal de salida con
respecto a la frecuencia original de la señal portadora.

4. Desviación de fase
Consiste en el desplazamiento angular (radianes), de la señal de salida con
respecto a la señal portadora.
Índice de modulación
Es una relación sin unidad y se utiliza sólo para describir la profundidad de la
modulación lograda para una señal modulada en amplitud y frecuencia dada. Es el
proceso de cambiar la amplitud de una portadora de acuerdo con las variaciones
de amplitud de la señal moduladora. La envolvente de la portadora es la
información transmitida, y podremos verla en los semiciclos positivos y negativos
de la portadora. El porcentaje en que la señal moduladora cambia la portadora
senoidal es conocido como el índice de modulación.
En la modulación de AM es una medida de la variación de amplitud que rodea una
portadora no modulada. Al igual que con otros índices de modulación, en AM esta
cantidad (también llamada "profundidad de modulación") indica la variación
introducida por la modulación respecto al nivel de la señal original. En AM, se
refiere a las variaciones en la amplitud de la portadora y se define como:
, donde M y A son la amplitud del
mensaje y la amplitud de la portadora, respectivamente.
Así que si h=0,5, la amplitud de la portadora varía en un 50% por encima (y por
debajo) de su nivel original; para h=1,0, la señal varía en un 100%. Para evitar la
distorsión, la profundidad de modulación no deberá exceder del 100%. En
sistemas de transmisión por lo general se incorporará un circuito limitador para
asegurar cumplir este requisito. Sin embargo, los demoduladores de AM pueden
ser diseñados para detectar la inversión de fase que se produce cuando la
modulación excede el 100%, y automáticamente corrige este defecto.

5. Sensibilidad de frecuencia
Cuando la oscilación de presión de nuestro oído se encuentra en un determinado
rango de frecuencia e intensidad, se produce la sensación de oír. El intervalo de
frecuencia audible deberá estar entre 16Hz y 2000 Hz. Debido a que el valor más
bajo se tomara como umbral de audición mientras que el mal alto producirá
molestias en la mayoría de personas.
Sensibilidad de Fase
Es una modulación de onda, cuya principal característica es cuando la fase de la
onda portadora varia directamente proporcional de acuerdo con la señal
modulante. Se requiere de equipos muy complejos para su recepción.
