Este documento presenta los resultados de una evaluación de las condiciones de iluminación en un salón de clases. Describe la distribución de las lámparas y el sistema de iluminación en el salón. Luego, divide el salón en 9 zonas para medir los niveles de iluminación en puntos centrales de cada zona. Los resultados muestran que la mayoría de los puntos cumplen con los niveles mínimos requeridos, excepto los puntos cercanos a las paredes. Se concluye que la colocación de las lámparas debería correg

1. Evaluación del centro de trabajo nom-025-
stps en un salón de clases
Andrea Alejandra Gonzalez Vázquez 4D 21100370

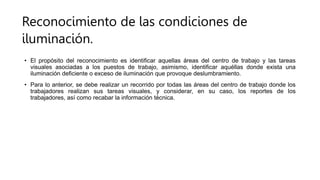

2. Reconocimiento de las condiciones de
iluminación.
• El propósito del reconocimiento es identificar aquellas áreas del centro de trabajo y las tareas
visuales asociadas a los puestos de trabajo, asimismo, identificar aquéllas donde exista una
iluminación deficiente o exceso de iluminación que provoque deslumbramiento.
• Para lo anterior, se debe realizar un recorrido por todas las áreas del centro de trabajo donde los
trabajadores realizan sus tareas visuales, y considerar, en su caso, los reportes de los
trabajadores, así como recabar la información técnica.

3. Distribución de las áreas de trabajo, del sistema de iluminación (número y distribución de luminarias),
de la maquinaria y del equipo de trabajo.

4. Descripción del área iluminada:
.El salón cuenta con un acabado de pintura blanco al igual que las paredes, tiene un sistema de iluminación de seis
lámparas, también conta con una ventana y puerta de cristal.
No se cuenta con programa de mantenimiento para el sistema de iluminación, ni bitácora de sustitución de
luminarias, lámparas y balastros.

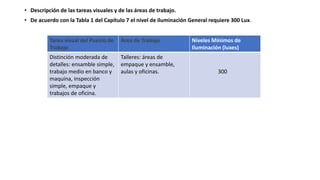

5. • Descripción de las tareas visuales y de las áreas de trabajo.
• De acuerdo con la Tabla 1 del Capítulo 7 el nivel de iluminación General requiere 300 Lux.
Tarea visual del Puesto de
Trabajo
Área de Trabajo Niveles Mínimos de
Iluminación (luxes)
Distinción moderada de
detalles: ensamble simple,
trabajo medio en banco y
maquina, inspección
simple, empaque y
trabajos de oficina.
Talleres: áreas de
empaque y ensamble,
aulas y oficinas. 300

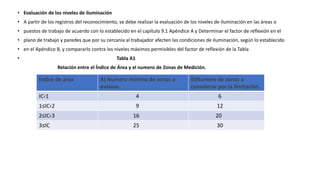

6. • Evaluación de los niveles de iluminación
• A partir de los registros del reconocimiento, se debe realizar la evaluación de los niveles de iluminación en las áreas o
• puestos de trabajo de acuerdo con lo establecido en el capítulo 9.1 Apéndice A y Determinar el factor de reflexión en el
• plano de trabajo y paredes que por su cercanía al trabajador afecten las condiciones de iluminación, según lo establecido
• en el Apéndice B, y compararlo contra los niveles máximos permisibles del factor de reflexión de la Tabla
• Tabla A1
Relación entre el Índice de Área y el numero de Zonas de Medición.
Índice de área A) Numero mínimo de zonas a
evaluar.
B)Numero de zonas a
considerar por la limitación.
IC‹1 4 6
1≤IC‹2 9 12
2≤IC‹3 16 20
3≤IC 25 30

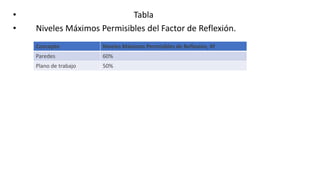

7. • Tabla
• Niveles Máximos Permisibles del Factor de Reflexión.
Concepto Niveles Máximos Permisibles de Reflexión, Kf
Paredes 60%
Plano de trabajo 50%

8. • Ubicación de los puntos de medición.
• Los puntos de medición deben seleccionarse en función de las necesidades y características de cada centro
de trabajo, de
• tal manera que describan el entorno ambiental de la iluminación de una forma confiable, considerando: el
proceso de
• producción, la clasificación de las áreas y puestos de trabajo, el nivel de iluminación requerido en base a la
Tabla 1 del
• Capítulo 7, la ubicación de las luminarias respecto a los planos de trabajo, el cálculo del índice de áreas
correspondiente
• a cada una de las áreas, la posición de la maquinaria y equipo, así como los riesgos informados a los
trabajadores.

9. • Zonas a evaluar en el área : 9
• Filas 3 columnas 3
4.47M/3=1.49M 8.54M/3=2.84M

10. Dividir el plano en zonas a evaluar.

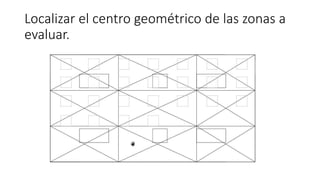

11. Localizar el centro geométrico de las zonas a
evaluar.

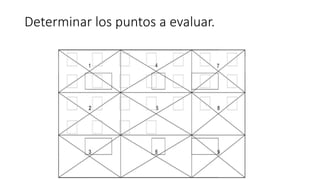

12. Determinar los puntos a evaluar.

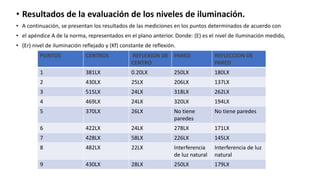

13. • Resultados de la evaluación de los niveles de iluminación.
• A continuación, se presentan los resultados de las mediciones en los puntos determinados de acuerdo con
• el apéndice A de la norma, representados en el plano anterior. Donde: (E) es el nivel de Iluminación medido,
• (Er) nivel de iluminación reflejado y (Kf) constante de reflexión.
PUNTOS CENTROS REFLEXION DE
CENTRO
PARED REFLECCION DE
PARED
1 381LX 0.20LX 250LX 180LX
2 430LX 25LX 206LX 137LX
3 515LX 24LX 318LX 262LX
4 469LX 24LX 320LX 194LX
5 370LX 26LX No tiene
paredes
No tiene paredes
6 422LX 24LX 278LX 171LX
7 428LX 58LX 226LX 145LX
8 482LX 22LX Interferencia
de luz natural
Interferencia de luz
natural
9 430LX 28LX 250LX 179LX

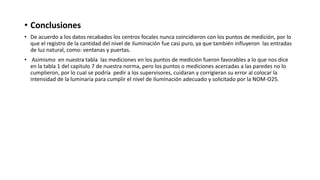

14. • Conclusiones
• De acuerdo a los datos recabados los centros focales nunca coincidieron con los puntos de medición, por lo
que el registro de la cantidad del nivel de iluminación fue casi puro, ya que también influyeron las entradas
de luz natural, como: ventanas y puertas.
• Asimismo en nuestra tabla las mediciones en los puntos de medición fueron favorables a lo que nos dice
en la tabla 1 del capitulo 7 de nuestra norma, pero los puntos o mediciones acercadas a las paredes no lo
cumplieron, por lo cual se podría pedir a los supervisores, cuidaran y corrigieran su error al colocar la
intensidad de la luminaria para cumplir el nivel de iluminación adecuado y solicitado por la NOM-O25.
