1. MONITOREO OCUPACIONAL:
AGENTE FÍSICO ILUMINACIÓN
Ing. Roy Villacorta
rvillacorta@iambientales.com

2. Cantidad de luz emitida por una fuente de luz en
todas direcciones.
Unidad de medida ……… lumen
FLUJO LUMINOSO (ᶲ)
I.RECONOCIMIENTO

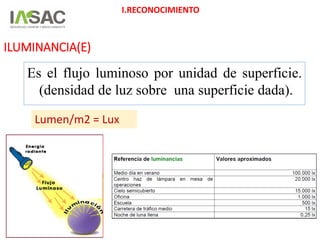

3. ILUMINANCIA(E)
I.RECONOCIMIENTO
Es el flujo luminoso por unidad de superficie.
(densidad de luz sobre una superficie dada).
Lumen/m2 = Lux

4. PLANO DE TRABAJO
• Plano imaginario de medición:
Se recomienda a una altura de 80 cm a 85 cm del suelo
I.RECONOCIMIENTO

5. Métodos de alumbrado

6. Deslumbramiento
• Es un fenómeno fisiológico que reduce la capacidad visual, debido a
un exceso de luminancia a la que el ojo no puede adaptarse. Ello
provoca una enérgica reacción en la retina, insensibilizándola durante
un tiempo, transcurrido el cual vuelve a recuperarse.
Se produce por iluminación directa de las fuentes ó indirectas cuando las
fuentes se encuentran fuera del campo visual y son reflejadas por
superficies altamente reflexivas.

7. Deslumbramiento DirectoDeslumbramiento Indirecto
Deslumbramiento

8. Niveles mínimo de iluminación RM N° 375-2008-TR
BASE LEGAL

9.  DS N° 007-98-SA. Reglamento sobre Vigilancia y Control Sanitario de Alimentos y
Bebidas, Art. 34. Niveles de iluminación
 Norma EM 010. Instalaciones eléctricas en interiores/ Reglamento Nacional de
Edificaciones
Norma Internacional
 Norma Europea UNE-EN 12464- 1:2003. Iluminación de los lugares de trabajo. Parte I:
Lugares de trabajo en interior
 Norma Oficial Mexicana NOM-025-STPS-2008 , evaluación de los niveles de
iluminación en áreas y puestos de trabajo.
 ILUMINACIÓN DE PUESTOS DE TRABAJO ENINTERIORES (ISO 8995:2002/CIE S 008-
2001)
BASE LEGAL

10. Metodología de evaluación
• Reconocimiento
• Evaluación
• Control

11. Reconocimiento
• El propósito del reconocimiento es identificar aquellas áreas del
centro de trabajo y las tareas visuales asociadas a los puestos de
trabajo, asimismo, identificar aquéllas donde exista una
iluminación deficiente o exceso de iluminación que provoque
deslumbramiento.

12. Equipos de medición
• Luxómetro
II. EVALUACIÓN

13. CALIBRACIÓN
• Los luxómetros se calibran por método directo
• Verificar que entregue el valor de 0 Lux.
• Con el propósito de evitar reflexiones
indebidas durante las mediciones, el
operador del luxómetro no debe
utilizar delantal blanco.
• El operador del instrumento no debe
interponerse entre la fuente de
iluminación y el sensor del luxómetro
II. EVALUACIÓN

14. Evaluación
• De acuerdo con la información obtenida durante el
reconocimiento, se establecerá la ubicación de los puntos
de medición de las áreas de trabajo seleccionadas, donde
se evaluarán los niveles de iluminación.

15. Antes de las mediciones en ambientes con luz
artificial
• Encender las lámparas con
antelación, permitiendo que el flujo
de luz se estabilice; si se utilizan
lámparas de descarga, incluyendo
lámparas fluorescentes, se debe
esperar un período de 20 minutos
antes de iniciar las lecturas.
• En instalaciones nuevas con lámparas
de descarga o fluorescentes, se debe
esperar un periodo de 100 horas de
operación antes de realizar la
medición, y

16. CONSTANTE DEL SALÓN
II. EVALUACIÓN
La constante del salón, está definida como sigue:
Donde:
Longitud del salón (a)
Ancho del salón (b)
Altura de las luminarias tomada desde el plano de trabajo (h)
Número mínimo de puntos de
medición = (ǁKǁ+ 2 ) 𝟐
donde “k” es el valor del
índice de local.

17. CONSTANTE DEL SALÓN
II. EVALUACIÓN
PROBLEMA:
Determine el número mínimo de puntos de medición
necesarios para una planta (ambiente de trabajo) ;
donde el nivel de trabajo es a 0.85m y cuyas
dimensiones de la planta son 28,6x48,7m y una altura
de 8 m. Considere el plano de las luminarias el techo de
la planta.

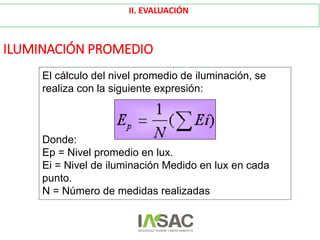

18. ILUMINACIÓN PROMEDIO
II. EVALUACIÓN
El cálculo del nivel promedio de iluminación, se
realiza con la siguiente expresión:
Donde:
Ep = Nivel promedio en lux.
Ei = Nivel de iluminación Medido en lux en cada
punto.
N = Número de medidas realizadas

19. ILUMINACIÓN PROMEDIO
II. EVALUACIÓN
PROBLEMA:
Calcular el valor promedio de iluminación para el
siguiente ambiente de trabajo; donde, luego de
realizar mediciones con el luxómetro se obtiene los
siguientes datos:
v
250lux
260lux
320lux 280lux
350lux 310lux 300lux
290lux 295lux

20. ILUMINACIÓN PROMEDIO
II. EVALUACIÓN
RESOLUCIÓN:
Aplicamos la siguiente fórmula:
Ep =
250+320+280+260+290+295+350+310+300
9
= 295 Lux
v
250lux
260lux
320lux 280lux
350lux 310lux 300lux
290lux 295lux

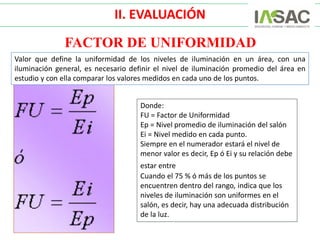

21. FACTOR DE UNIFORMIDAD
Donde:
FU = Factor de Uniformidad
Ep = Nivel promedio de iluminación del salón
Ei = Nivel medido en cada punto.
Siempre en el numerador estará el nivel de
menor valor es decir, Ep ó Ei y su relación debe
estar entre 0.667 –1.0.
Cuando el 75 % ó más de los puntos se
encuentren dentro del rango, indica que los
niveles de iluminación son uniformes en el
salón, es decir, hay una adecuada distribución
de la luz.
Valor que define la uniformidad de los niveles de iluminación en un área, con una
iluminación general, es necesario definir el nivel de iluminación promedio del área en
estudio y con ella comparar los valores medidos en cada uno de los puntos.
II. EVALUACIÓN

22. FACTOR DE UNIFORMIDAD
II. EVALUACIÓN
PROBLEMA:
Determine si los niveles de iluminación son o no
uniformes, es decir, si existe una adecuada distribución
de la luz; para el siguiente ambiente de trabajo.
v
180lux
270lux
310lux 280lux
400lux 330lux 300lux
290lux 295lux

23. FACTOR DE UNIFORMIDAD
II. EVALUACIÓN
RESOLUCIÓN:
Aplicamos la siguiente relación: donde Ep = 295 Lux
FU= 180/295 = 0.61
FU= 295/310 = 0.95
FU= 280/295 = 0.95
FU= 270/295 = 0.91
FU= 290/295 = 0.98
FU= 295/295 = 1.00
FU= 295/400 = 0.74
FU= 295/330 = 0.89
FU= 295/300 = 0.98
89% puntos se encuentra
Dentro de rango de 0.67 y 1.00
lo cual es mayor a 75 %,
indica que los niveles de iluminación
son uniformes , es decir,
hay una adecuada distribución de la luz.
v
180lux
270lux
310lux 280lux
400 lux 330lux 300lux
290lux 295lux

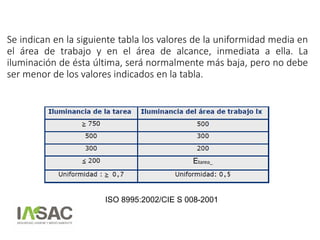

24. Se indican en la siguiente tabla los valores de la uniformidad media en
el área de trabajo y en el área de alcance, inmediata a ella. La
iluminación de ésta última, será normalmente más baja, pero no debe
ser menor de los valores indicados en la tabla.
ISO 8995:2002/CIE S 008-2001

25. Agente Físico: Iluminación
Instrumento:
Luxómetro

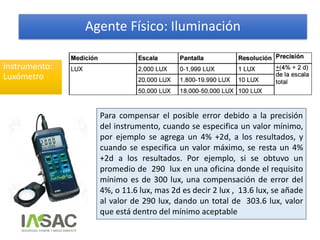

Para compensar el posible error debido a la precisión
del instrumento, cuando se especifica un valor mínimo,
por ejemplo se agrega un 4% +2d, a los resultados, y
cuando se especifica un valor máximo, se resta un 4%
+2d a los resultados. Por ejemplo, si se obtuvo un
promedio de 290 lux en una oficina donde el requisito
mínimo es de 300 lux, una compensación de error del
4%, o 11.6 lux, mas 2d es decir 2 lux , 13.6 lux, se añade
al valor de 290 lux, dando un total de 303.6 lux, valor
que está dentro del mínimo aceptable

26. MEDIDAS DE CONTROL
III. CONTROL
 Iluminación uniforme
 Iluminación optima
 Evitar deslumbramientos.
 Condiciones de contraste
adecuada
 Colores correctos.

27. La mejora de la eficiencia energética
• luminarias LED de bajo consumo
• Los sensores de movimiento para el uso específico de la luz
• sensores de luminosidad para el uso de la luz del día libre, natural
Si estos componentes están perfectamente adaptados se pueden lograr ahorros de hasta un 80%.
Un ahorro de energía máxima para su propiedad se logra mediante la combinación de
tres elementos:

29. • Reproducción del color (Ra): indica la capacidad para reproducir de
forma fiel el color de los objetos. Aparte de su importancia en la
seguridad y calidad de determinados trabajos, también afecta a la
sensación de confort de los lugares de trabajo.
• Su indicación objetiva deriva de un índice Ra, propio de las lámparas
utilizadas y cuyo valor varía de 0 a 100, en sentido creciente con la
calidad de reproducción de color.
Las lámparas LED, por lo general, tienen
un IRC (Ra) entre 70 y 80, aunque
existen LEDs de alta reproducción
cromática con una Ra superior a 90.
IRC (Colour Rendering Index o CRI en
inglés) de la luz del día es de 100: toda
la gama de colores se reproducen
perfectamente (Ra).

30. • Temperatura del color: la cromaticidad de la luz influye en la
sensación y tendencia psicológica que el ambiente genera en el
observador.
• Su indicación objetiva depende de la Temperatura del color
correlacionada propia de las lámparas utilizadas, estableciéndose la
siguiente relación.
Clasificación de las
lámparas según su
IRC
ISO 8995:2002/CIE S 008-2001

31. Tradicional= 200W LED= 20W

32. ¿Cómo se indica el IRC?
Para conocer el IRC de una
lámpara hay que fijarse en la
numeración que figura tras la
potencia, indicada en vatios
(W). Por ejemplo, si vemos:
8W / 930, el número que nos
indica el IRC es el primero tras
la barra. El 9 nos indica que
esa lámpara tiene un índice de
reproducción cromática entre
90 y 100. Los dos dígitos
siguientes muestran la
temperatura de color de la
lámpara: 30 = 3.000 grados
kelvin.

33. Recomendaciones generales
• En interiores con permanencia prolongada debe utilizarse siempre
“luz blanca”.
• En interiores con permanencia prolongada debe evitarse el empleo
de lámparas de Ra<70, siendo aconsejable usarla de Ra>80.
• En tareas donde el reconocimiento del color es importante (pintura,
estampado textil...) deben utilizarse lámparas de Ra>90.

34. Mantenimiento y depreciación
En el transcurso de su funcionamiento todas las lámparas se
deprecian en mayor o menor cantidad.
En función de la ubicación del puesto de trabajo se mantendrá en el
un menor o mayor coeficiente de depreciación por este concepto, que
puede fluctuar desde un 10% en los hospitales hasta un 60-70% en
talleres de soldadura y minería,

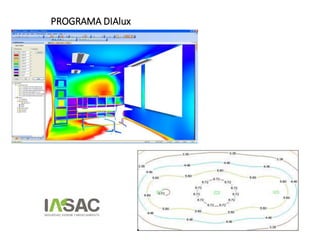

35. PROGRAMA DIAlux

36. MAPEO DE ILUMINACIÓN

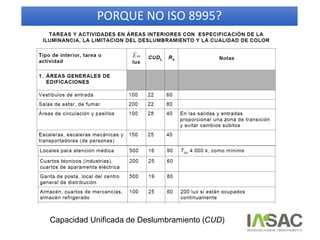

37. PORQUE NO ISO 8995?
Capacidad Unificada de Deslumbramiento (CUD)

38. GRACIAS
www.iambientales.com
