TEMPORIZADORES ON DELAY , OFF DELAY
SUB AREA: CONTROL DE MAQUINAS
ELECTRICAS
SECCION: 5-11
AÑO: 2015

2. INTRODUCCION
En este proyecto se realizara primera una breve investigación con respecto al
tema para obtener el conocimiento necesario para realizarlo.
Este trabajo consiste en elaborar un on delay, off delay conectadosa 120
voltios, se deberá realizar con relés de 12, resistencias, diodo, transistoresy
condensadores.
Este proyecto tiene como una función de servir como temporizadorespara
futurosproyectosde automatización, el cualse caracteriza por que su bobina
se energiza sus contactoscambian de posición de manera instantánea, pero
el cambio de contacto de sus contactosen el mismo instante en el que su
bobina es energizada.

3. MARCO TEORICO

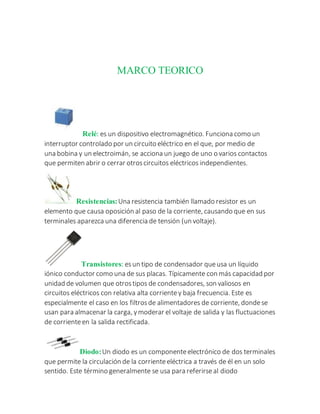

Relé: es un dispositivo electromagnético. Funciona como un
interruptor controlado por un circuito eléctrico en el que, por medio de
una bobina y un electroimán, se acciona un juego de uno o varios contactos
que permiten abrir o cerrar otroscircuitos eléctricos independientes.
Resistencias:Una resistencia también llamado resistor es un
elemento que causa oposición al paso de la corriente, causando que en sus
terminales aparezca una diferencia de tensión (un voltaje).
Transistores: esun tipo de condensador queusa un líquido
iónico conductor como una de sus placas. Típicamente con más capacidad por
unidad de volumen que otrostipos de condensadores, son valiosos en
circuitos eléctricos con relativa alta corrientey baja frecuencia. Este es
especialmente el caso en los filtrosde alimentadores de corriente, dondese
usan para almacenar la carga, ymoderar el voltaje de salida y las fluctuaciones
de corrienteen la salida rectificada.
Diodo:Un diodo es un componenteelectrónico de dos terminales
que permite la circulación de la corrienteeléctrica a través de él en un solo
sentido. Este término generalmente se usa para referirseal diodo

4. semiconductor, el más común en la actualidad; consta de una pieza de
cristal semiconductor conectada a dos terminales eléctricos.
Pulsador: esun dispositivo utilizado para realizar cierta
función. Losbotones son de diversas formasy tamaño y se encuentran en
todo tipo de dispositivos, aunqueprincipalmenteen aparatoseléctricos y
electrónicos.
DATOS EXPERIMENTALES

5. Circuitos impresos
DISCUSION DE RESULTADOS

6. Lamentablementelos temporizadoreson delay y off
delay no funcionaron como debían.
CONCLUSIONES
Aprendía cómo montar el circuito para obtener el resultado correcto.
Medí con el multimetro para verificar que el voltaje que entre sea el
adecuado.
Investigando sobre el tema aprendíla diferencia entra on delay e of
delay
