Este documento describe un proyecto para construir un par de temporizadores ON y OFF delay conectados a 120V. Incluye una introducción al proyecto, una justificación, un marco teórico sobre los componentes utilizados como relés, diodos y condensadores, y una discusión de los resultados esperados. El objetivo es adquirir conocimientos sobre sistemas de temporización y contar con dispositivos útiles para proyectos de automatización futuros.

1. Colegio:
Vocacional Monseñor Sanabria.
Especialidad:
Electrotecnia.
Sub Área:
Control de Maquinas Eléctricas.
Tema:
Temporizadores ON, OFF Delay.
Profesor:
Luis Fernando Corrales.
Estudiante:
Marvin Daniel Arley Castro.
Sección:
11-9.
Fecha de Entrega:
02/09/2014.

2. Introducción
El siguiente proyecto se realizara con un trabajo que consista en una parte
previa de investigación en el que se deberá adquirir conocimiento con el fin
de poder realizar la parte práctica que consistirá en elaborar un para de
temporizadores ON, OFF Delay conectados a 120 V.
El proyecto se deberá realizar utilizando además de los relés de 12 voltios
(muy importantes), componentes como diodos, transistores, resistencias,
terminales de block y condensador que se especificaran más adelante.
Este proyecto tendrá como función servir como temporizadores para trabajos
de automatización, los cuales se caracterizan porque cuando su bobina se
energiza sus contactos cambian de posición de manera instantánea, pero el
cambio retardado de sus contactos lo realizan después que su bobina se
dessenergia, esto para el Off Delay y para el On Delay, estos son
temporizadores que inician su conteo o retardo de tiempo para hacer
cambiar sus contactos en el mismo instante en que su bobina es energizada
Este proyecto se realizara en un par de placas de bakelita en donde se
montaran los circuitos a utilizar, para posteriormente iniciar su ensamblaje y
estañar los componentes, además se montaran en chasis hechos de acrílico
para su respectiva protección.

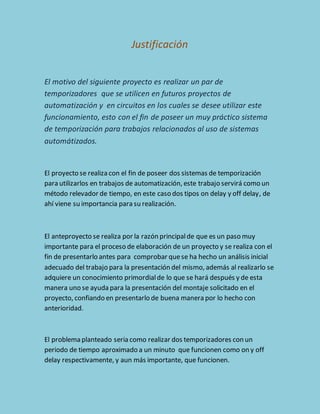

3. Justificación
El motivo del siguiente proyecto es realizar un par de
temporizadores que se utilicen en futuros proyectos de
automatización y en circuitos en los cuales se desee utilizar este
funcionamiento, esto con el fin de poseer un muy práctico sistema
de temporización para trabajos relacionados al uso de sistemas
automátizados.
El proyecto se realiza con el fin de poseer dos sistemas de temporización
para utilizarlos en trabajos de automatización, este trabajo servirá como un
método relevador de tiempo, en este caso dos tipos on delay y off delay, de
ahí viene su importancia para su realización.
El anteproyecto se realiza por la razón principal de que es un paso muy
importante para el proceso de elaboración de un proyecto y se realiza con el
fin de presentarlo antes para comprobar que se ha hecho un análisis inicial
adecuado del trabajo para la presentación del mismo, además al realizarlo se
adquiere un conocimiento primordial de lo que se hará después y de esta
manera uno se ayuda para la presentación del montaje solicitado en el
proyecto, confiando en presentarlo de buena manera por lo hecho con
anterioridad.
El problema planteado seria como realizar dos temporizadores con un
periodo de tiempo aproximado a un minuto que funcionen como on y off
delay respectivamente, y aun más importante, que funcionen.

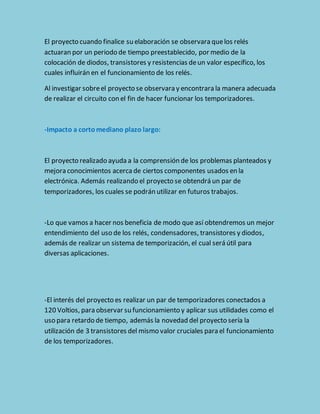

4. El proyecto cuando finalice su elaboración se observara que los relés
actuaran por un periodo de tiempo preestablecido, por medio de la
colocación de diodos, transistores y resistencias de un valor específico, los
cuales influirán en el funcionamiento de los relés.
Al investigar sobre el proyecto se observara y encontrara la manera adecuada
de realizar el circuito con el fin de hacer funcionar los temporizadores.
-Impacto a corto mediano plazo largo:
El proyecto realizado ayuda a la comprensión de los problemas planteados y
mejora conocimientos acerca de ciertos componentes usados en la
electrónica. Además realizando el proyecto se obtendrá un par de
temporizadores, los cuales se podrán utilizar en futuros trabajos.
-Lo que vamos a hacer nos beneficia de modo que así obtendremos un mejor
entendimiento del uso de los relés, condensadores, transistores y diodos,
además de realizar un sistema de temporización, el cual será útil para
diversas aplicaciones.
-El interés del proyecto es realizar un par de temporizadores conectados a
120 Voltios, para observar su funcionamiento y aplicar sus utilidades como el
uso para retardo de tiempo, además la novedad del proyecto sería la
utilización de 3 transistores del mismo valor cruciales para el funcionamiento
de los temporizadores.

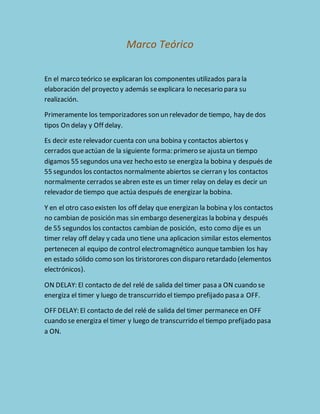

5. Marco Teórico
En el marco teórico se explicaran los componentes utilizados para la
elaboración del proyecto y además se explicara lo necesario para su
realización.
Primeramente los temporizadores son un relevador de tiempo, hay de dos
tipos On delay y Off delay.
Es decir este relevador cuenta con una bobina y contactos abiertos y
cerrados que actúan de la siguiente forma: primero se ajusta un tiempo
digamos 55 segundos una vez hecho esto se energiza la bobina y después de
55 segundos los contactos normalmente abiertos se cierran y los contactos
normalmente cerrados se abren este es un timer relay on delay es decir un
relevador de tiempo que actúa después de energizar la bobina.
Y en el otro caso existen los off delay que energizan la bobina y los contactos
no cambian de posición mas sin embargo desenergizas la bobina y después
de 55 segundos los contactos cambian de posición, esto como dije es un
timer relay off delay y cada uno tiene una aplicacion similar estos elementos
pertenecen al equipo de control electromagnético aunque tambien los hay
en estado sólido como son los tiristorores con disparo retardado (elementos
electrónicos).
ON DELAY: El contacto de del relé de salida del timer pasa a ON cuando se
energiza el timer y luego de transcurrido el tiempo prefijado pasa a OFF.
OFF DELAY: El contacto de del relé de salida del timer permanece en OFF
cuando se energiza el timer y luego de transcurrido el tiempo prefijado pasa
a ON.

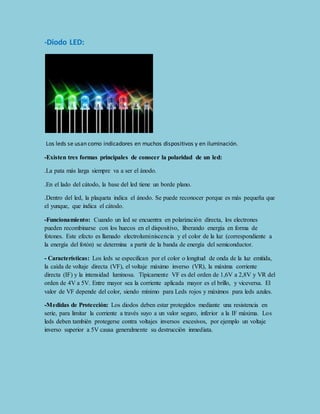

6. -Diodo LED:
Los leds se usan como indicadores en muchos dispositivos y en iluminación.
-Existen tres formas principales de conocer la polaridad de un led:
.La pata más larga siempre va a ser el ánodo.
.En el lado del cátodo, la base del led tiene un borde plano.
.Dentro del led, la plaqueta indica el ánodo. Se puede reconocer porque es más pequeña que
el yunque, que indica el cátodo.
-Funcionamiento: Cuando un led se encuentra en polarización directa, los electrones
pueden recombinarse con los huecos en el dispositivo, liberando energía en forma de
fotones. Este efecto es llamado electroluminiscencia y el color de la luz (correspondiente a
la energía del fotón) se determina a partir de la banda de energía del semiconductor.
- Características: Los leds se especifican por el color o longitud de onda de la luz emitida,
la caída de voltaje directa (VF), el voltaje máximo inverso (VR), la máxima corriente
directa (IF) y la intensidad luminosa. Típicamente VF es del orden de 1,6V a 2,8V y VR del
orden de 4V a 5V. Entre mayor sea la corriente aplicada mayor es el brillo, y viceversa. El
valor de VF depende del color, siendo mínimo para Leds rojos y máximos para leds azules.
-Medidas de Protección: Los diodos deben estar protegidos mediante una resistencia en
serie, para limitar la corriente a través suyo a un valor seguro, inferior a la IF máxima. Los
leds deben también protegerse contra voltajes inversos excesivos, por ejemplo un voltaje
inverso superior a 5V causa generalmente su destrucción inmediata.

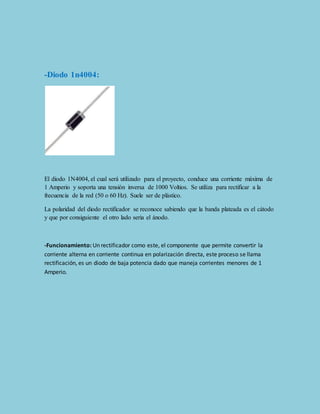

7. -Diodo 1n4004:
El diodo 1N4004, el cual será utilizado para el proyecto, conduce una corriente máxima de
1 Amperio y soporta una tensión inversa de 1000 Voltios. Se utiliza para rectificar a la
frecuencia de la red (50 o 60 Hz). Suele ser de plástico.
La polaridad del diodo rectificador se reconoce sabiendo que la banda plateada es el cátodo
y que por consiguiente el otro lado seria el ánodo.
-Funcionamiento: Un rectificador como este, el componente que permite convertir la
corriente alterna en corriente continua en polarización directa, este proceso se llama
rectificación, es un diodo de baja potencia dado que maneja corrientes menores de 1
Amperio.

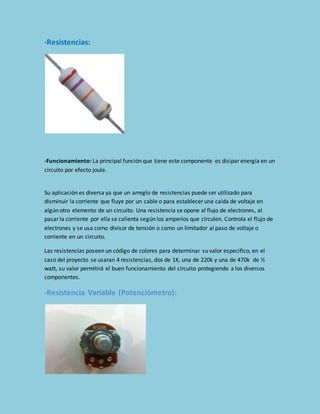

8. -Resistencias:
-Funcionamiento: La principal función que tiene este componente es disipar energía en un
circuito por efecto joule.
Su aplicación es diversa ya que un arreglo de resistencias puede ser utilizado para
disminuir la corriente que fluye por un cable o para establecer una caída de voltaje en
algún otro elemento de un circuito. Una resistencia se opone al flujo de electrones, al
pasar la corriente por ella se calienta según los amperios que circulen. Controla el flujo de
electrones y se usa como divisor de tensión o como un limitador al paso de voltaje o
corriente en un circuito.
Las resistencias poseen un código de colores para determinar su valor especifico, en el
caso del proyecto se usaran 4 resistencias, dos de 1K, una de 220k y una de 470k de ½
watt, su valor permitirá el buen funcionamiento del circuito protegiendo a los diversos
componentes.
-Resistencia Variable (Potenciómetro):

9. Un potenciómetro es un resistor cuyo valor de resistencia es variable. De esta manera,
indirectamente, se puede controlar la intensidad de corriente que fluye por un circuito si se
conecta en paralelo, o la diferencia de potencial al conectarlo en serie.
Normalmente, los potenciómetros se utilizan en circuitos de poca corriente. Para circuitos
de corrientes mayores, se utilizan los reóstatos, que pueden disipar más potencia.
En el caso de los temporizadores se utilizaran potenciómetros de 100k, uno para cada
circuito.

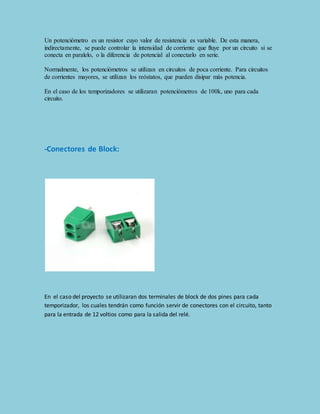

-Conectores de Block:
En el caso del proyecto se utilizaran dos terminales de block de dos pines para cada
temporizador, los cuales tendrán como función servir de conectores con el circuito, tanto
para la entrada de 12 voltios como para la salida del relé.

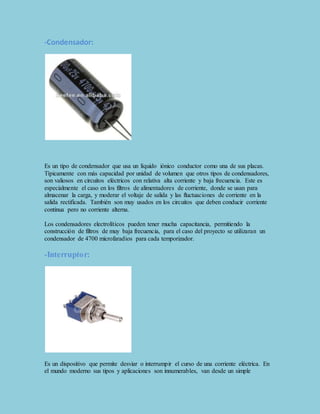

10. -Condensador:
Es un tipo de condensador que usa un líquido iónico conductor como una de sus placas.
Típicamente con más capacidad por unidad de volumen que otros tipos de condensadores,
son valiosos en circuitos eléctricos con relativa alta corriente y baja frecuencia. Este es
especialmente el caso en los filtros de alimentadores de corriente, donde se usan para
almacenar la carga, y moderar el voltaje de salida y las fluctuaciones de corriente en la
salida rectificada. También son muy usados en los circuitos que deben conducir corriente
continua pero no corriente alterna.
Los condensadores electrolíticos pueden tener mucha capacitancia, permitiendo la
construcción de filtros de muy baja frecuencia, para el caso del proyecto se utilizaran un
condensador de 4700 microfaradios para cada temporizador.
-Interruptor:
Es un dispositivo que permite desviar o interrumpir el curso de una corriente eléctrica. En
el mundo moderno sus tipos y aplicaciones son innumerables, van desde un simple

11. interruptor que apaga o enciende una bombilla, hasta un complicado selector de
transferencia automático de múltiples capas, controlado por computadora.
Su expresión más sencilla consiste en dos contactos de metal inoxidable y el actuante. Los
contactos, normalmente separados, se unen mediante un actuante para permitir que la
corriente circule. El actuante es la parte móvil que en una de sus posiciones hace presión
sobre los contactos para mantenerlos unidos.
Para el proyecto se utilizará un interruptor de tres polos en cada placa, con capacidad para 3
amperios.

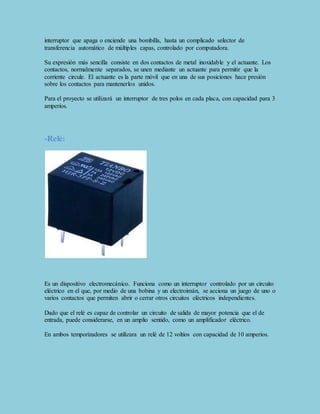

-Relé:
Es un dispositivo electromecánico. Funciona como un interruptor controlado por un circuito
eléctrico en el que, por medio de una bobina y un electroimán, se acciona un juego de uno o
varios contactos que permiten abrir o cerrar otros circuitos eléctricos independientes.
Dado que el relé es capaz de controlar un circuito de salida de mayor potencia que el de
entrada, puede considerarse, en un amplio sentido, como un amplificador eléctrico.
En ambos temporizadores se utilizara un relé de 12 voltios con capacidad de 10 amperios.

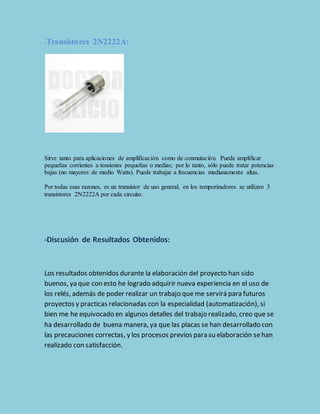

12. -Transistores 2N2222A:
Sirve tanto para aplicaciones de amplificación como de conmutación. Puede amplificar
pequeñas corrientes a tensiones pequeñas o medias; por lo tanto, sólo puede tratar potencias
bajas (no mayores de medio Watts). Puede trabajar a frecuencias medianamente altas.
Por todas esas razones, es un transistor de uso general, en los temporizadores se utilizan 3
transistores 2N2222A por cada circuito.
-Discusión de Resultados Obtenidos:
Los resultados obtenidos durante la elaboración del proyecto han sido
buenos, ya que con esto he logrado adquirir nueva experiencia en el uso de
los relés, además de poder realizar un trabajo que me servirá para futuros
proyectos y practicas relacionadas con la especialidad (automatización), si
bien me he equivocado en algunos detalles del trabajo realizado, creo que se
ha desarrollado de buena manera, ya que las placas se han desarrollado con
las precauciones correctas, y los procesos previos para su elaboración se han
realizado con satisfacción.

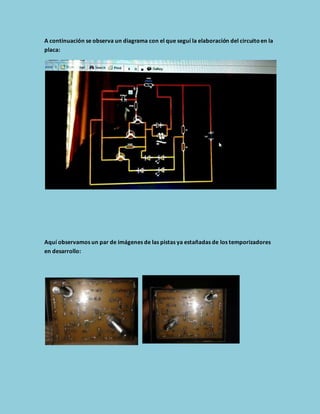

13. A continuación se observa un diagrama con el que seguí la elaboración del circuito en la
placa:
Aquí observamos un par de imágenes de las pistas ya estañadas de los temporizadores
en desarrollo:

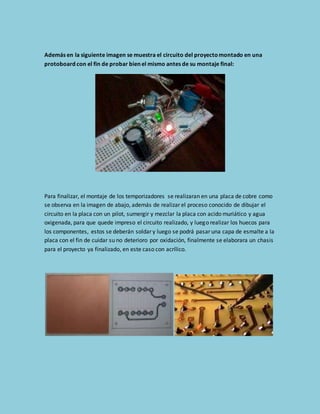

14. Además en la siguiente imagen se muestra el circuito del proyecto montado en una
protoboard con el fin de probar bien el mismo antes de su montaje final:
Para finalizar, el montaje de los temporizadores se realizaran en una placa de cobre como
se observa en la imagen de abajo, además de realizar el proceso conocido de dibujar el
circuito en la placa con un pilot, sumergir y mezclar la placa con acido muriático y agua
oxigenada, para que quede impreso el circuito realizado, y luego realizar los huecos para
los componentes, estos se deberán soldar y luego se podrá pasar una capa de esmalte a la
placa con el fin de cuidar su no deterioro por oxidación, finalmente se elaborara un chasis
para el proyecto ya finalizado, en este caso con acrílico.

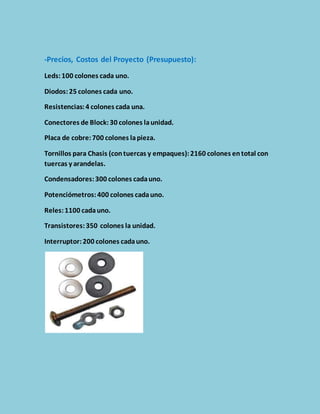

15. -Precios, Costos del Proyecto (Presupuesto):
Leds: 100 colones cada uno.
Diodos: 25 colones cada uno.
Resistencias: 4 colones cada una.
Conectores de Block: 30 colones la unidad.
Placa de cobre: 700 colones la pieza.
Tornillos para Chasis (con tuercas y empaques): 2160 colones en total con
tuercas y arandelas.
Condensadores: 300 colones cada uno.
Potenciómetros: 400 colones cada uno.
Reles: 1100 cada uno.
Transistores: 350 colones la unidad.
Interruptor: 200 colones cada uno.

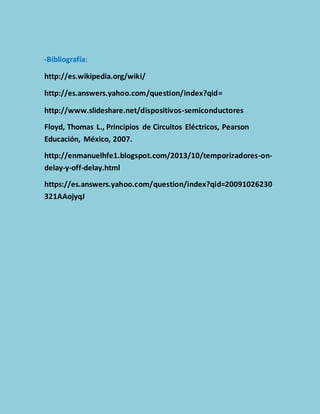

16. -Bibliografía:
http://es.wikipedia.org/wiki/
http://es.answers.yahoo.com/question/index?qid=
http://www.slideshare.net/dispositivos-semiconductores
Floyd, Thomas L., Principios de Circuitos Eléctricos, Pearson
Educación, México, 2007.
http://enmanuelhfe1.blogspot.com/2013/10/temporizadores-on-delay-
y-off-delay.html
https://es.answers.yahoo.com/question/index?qid=20091026230
321AAojyqJ
