Este documento proporciona información técnica sobre los componentes de instrumentación y control de un sistema, incluyendo sensores fotoeléctricos y inductivos de varias marcas, contactores, guardamotores, motores para elevador, cintas y lineal, así como esquemas eléctricos de fuerza, mando y programación ladder.

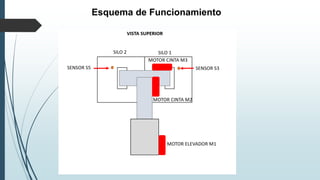

1. Esquema de Funcionamiento

2. Esquema de Funcionamiento

3. Instrumentación
Sensor fotoeléctrico (S3 S5)
Marca ifm
Modelo O1D100 O1DLF3KG
Rango de medición [m] 0,2...10
Interfaz de comunicación IO-Link
Tensión de alimentación [V] 18...30 DC
Consumo de corriente [mA] < 150
Número de entradas y salidas Número de salidas digitales: 2; Número de
salidas analógicas: 1
Alimentación PNP
Función de salida normalmente abierto / normalmente cerrado;
(parametrizable)
Salida analógica de corriente [mA] 4...20; (IEC 61131-2)
Temperatura ambiente [°C] -10...60
Grado de protección IP 67
Sensor fotoeléctrico (S1 S2 S4)
Marca Telemecanique Sensors
Modelo XUB1APBNM12
Rango de medición [m] 5.5 reflex
Tensión de alimentación [V] 10...36 DC
Consumo de corriente [mA] < 100
Alimentación PNP
Función de salida NC
Temperatura ambiente [°C] .-10…55
Grado de protección IP 67

4. Sensor inductivo (S6 S7)
Instrumentación
Marca Pepperl + Fuchs
Modelo 3RG4013-0KB00-PF
Diseño Cilindrico M18
Rango de medición [mm] 5
Tensión de alimentación [V] 20 ... 320 V DC / 20 ... 265 V AC
Consumo de corriente [mA] < 300
Alimentación PNP
Función de salida NA
Temperatura ambiente [°C] .-25…85
Grado de protección IP 67
Contactor
Marca Siemens
Modelo 3RT1016-1AP01
Tensión de bobina [V] 220 AC
Numero de polos 3
Corriente nomianl de los contactos [A] 9
Potencia nominal [kw] 4 (AC3)
Tesion nominal de los contactos [V] 400 AC
Grado de protección IP 20
Temperatura ambiente [°C] .-25…60

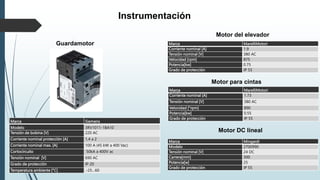

5. Guardamotor
Marca Siemens
Modelo 3RV1011-1BA10
Tensión de bobina [V] 220 AC
Corriente nominal protección [A] 1,4 a 2
Corriente nominal max. [A] 100 A (45 kW a 400 Vac)
Cortocircuito 50kA a 400V ac
Tensión nominal [V] 690 AC
Grado de protección IP 20
Temperatura ambiente [°C] .-25…60
Instrumentación
Motor del elevador
Marca MarelliMotori
Corriente nominal [A] 1.9
Tensión nominal [V] 380 AC
Velocidad [rpm] 875
Potencia[kw] 0.75
Grado de protección IP 55
Motor para cintas
Marca MarelliMotori
Corriente nominal [A] 1.73
Tensión nominal [V] 380 AC
Velocidad [°rpm] 890
Potencia[kw] 0.55
Grado de protección IP 55
Motor DC lineal
Marca Mingardi
Modelo 2700990
Tensión nominal [V] 24 DC
Carrera[mm] 300
Potencia[w] 25
Grado de protección IP 55

6. Esquemas eléctricos de fuerza

7. Esquemas eléctricos de mando

8. Ladder

9. SIMULACIONES
