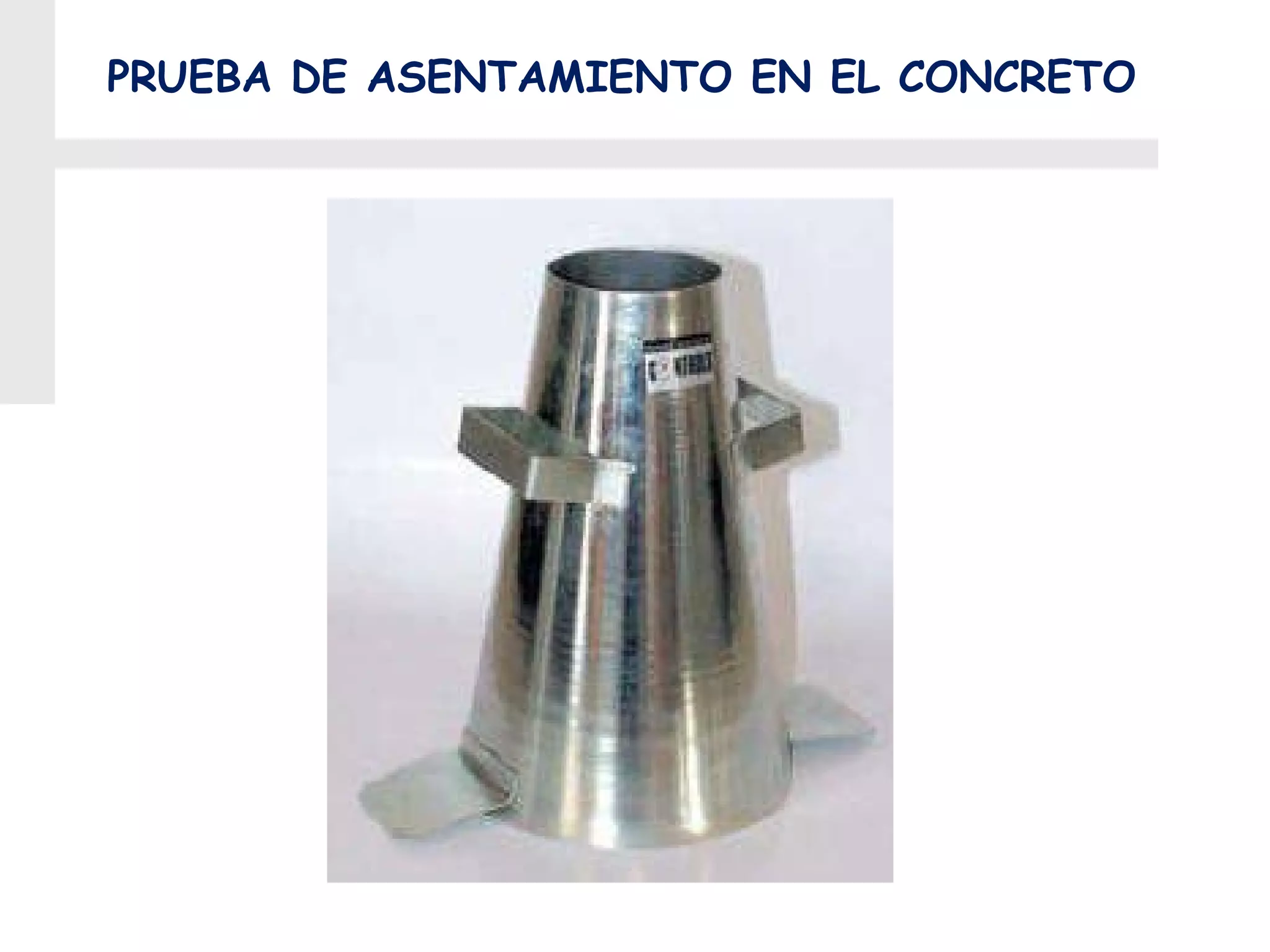

1. PRUEBA DE ASENTAMIENTO EN EL CONCRETO

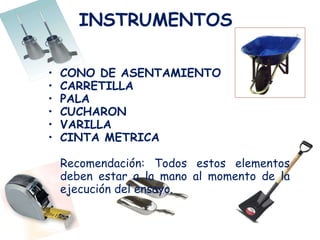

2. INSTRUMENTOS CONO DE ASENTAMIENTO CARRETILLA PALA CUCHARON VARILLA CINTA METRICA Recomendación: Todos estos elementos deben estar a la mano al momento de la ejecución del ensayo.

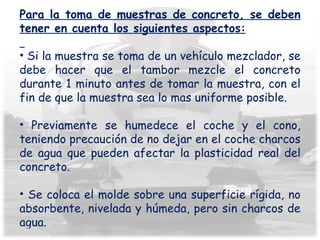

3. Para la toma de muestras de concreto, se deben tener en cuenta los siguientes aspectos: Si la muestra se toma de un vehículo mezclador, se debe hacer que el tambor mezcle el concreto durante 1 minuto antes de tomar la muestra, con el fin de que la muestra sea lo mas uniforme posible. Previamente se humedece el coche y el cono, teniendo precaución de no dejar en el coche charcos de agua que pueden afectar la plasticidad real del concreto. Se coloca el molde sobre una superficie rígida, no absorbente, nivelada y húmeda, pero sin charcos de agua.

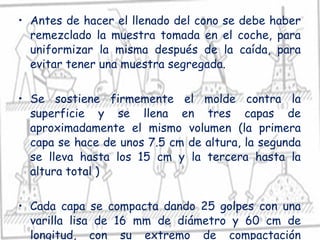

4. Antes de hacer el llenado del cono se debe haber remezclado la muestra tomada en el coche, para uniformizar la misma después de la caída, para evitar tener una muestra segregada. Se sostiene firmemente el molde contra la superficie y se llena en tres capas de aproximadamente el mismo volumen (la primera capa se hace de unos 7.5 cm de altura, la segunda se lleva hasta los 15 cm y la tercera hasta la altura total ) Cada capa se compacta dando 25 golpes con una varilla lisa de 16 mm de diámetro y 60 cm de longitud, con su extremo de compactación redondeado.

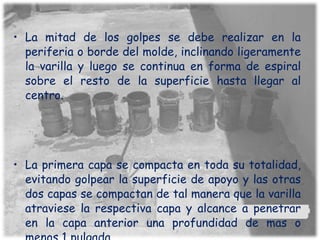

5. La mitad de los golpes se debe realizar en la periferia o borde del molde, inclinando ligeramente la varilla y luego se continua en forma de espiral sobre el resto de la superficie hasta llegar al centro. La primera capa se compacta en toda su totalidad, evitando golpear la superficie de apoyo y las otras dos capas se compactan de tal manera que la varilla atraviese la respectiva capa y alcance a penetrar en la capa anterior una profundidad de mas o menos 1 pulgada

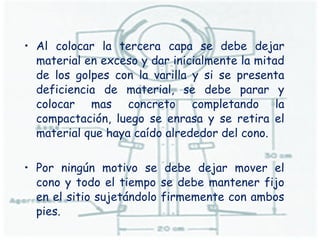

6. Al colocar la tercera capa se debe dejar material en exceso y dar inicialmente la mitad de los golpes con la varilla y si se presenta deficiencia de material, se debe parar y colocar mas concreto completando la compactación, luego se enrasa y se retira el material que haya caído alrededor del cono. Por ningún motivo se debe dejar mover el cono y todo el tiempo se debe mantener fijo en el sitio sujetándolo firmemente con ambos pies.

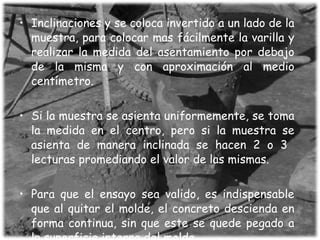

7. Inclinaciones y se coloca invertido a un lado de la muestra, para colocar mas fácilmente la varilla y realizar la medida del asentamiento por debajo de la misma y con aproximación al medio centímetro. Si la muestra se asienta uniformemente, se toma la medida en el centro, pero si la muestra se asienta de manera inclinada se hacen 2 o 3 lecturas promediando el valor de las mismas. Para que el ensayo sea valido, es indispensable que al quitar el molde, el concreto descienda en forma continua, sin que este se quede pegado a la superficie interna del molde.

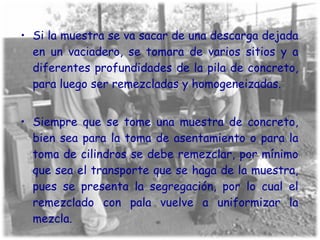

8. Si la muestra se va sacar de una descarga dejada en un vaciadero, se tomara de varios sitios y a diferentes profundidades de la pila de concreto, para luego ser remezcladas y homogeneizadas. Siempre que se tome una muestra de concreto, bien sea para la toma de asentamiento o para la toma de cilindros se debe remezclar, por mínimo que sea el transporte que se haga de la muestra, pues se presenta la segregación, por lo cual el remezclado con pala vuelve a uniformizar la mezcla.
