Prysmian rlat

Cables aislados hasta
18/30 kV

Composición típica cable M.T.
Conductor

Semiconductora
interna
Aislamiento
< Triple
(reticulado en catenaria)
extrusión
Semiconductora externa
(separable en frío)

Pantalla
metálica
Cinta poliester
PRYSMIAN

Cubierta
exterior

Aislamiento
X.L.P.E. (Polietileno reticulado)

•Material termoestable
• Buena rigidez dieléctrica
• Bajo factor de pérdidas
• Excelente resistencia de aislamiento
• Precisa de una protección frente al agua

H.E.P.R (Etileno propileno de alto gradiente)

• Buena resistencia al envejecimiento térmico
• Elevadísima resistencia al fenómeno de las “descargas parciales”
• Menor diámetro
• Mayor intensidad admisible
• No precisa de una protección frente al agua

AL EPROTENAX H COMPACT
Aislamiento de
HEPR (espesor (AL HEPRZ1)
reducido)

UNE HD 620 9E

12/20 kV 18/30 kV
PRYSMIAN
PRYSMIAN

1x95/16 1x95/25
1x150/16 1x150/25
1x240/16 1x240/25
1x400/16 1x400/25

AL VOLTALENE H
Aislamiento de XLPE
(AL RHZ1-OL)

Pantalla obturada UNE HD 620 7E
longitudinalmente

12/20 kV 18/30 kV
PRYSMIAN
PRYSMIAN

1x95/16 1x95/16
1x150/16 1x150/16
1x240/16 1x240/16
1x400/16 1x400/16

Conductor obturado
longitudinalmente

Aislamiento de XLPE
AL VOLTALENE H
(AL RHZ1-2OL)
Pantalla obturada
longitudinalmente
UNE HD 620 7E

12/20 kV
PRYSMIAN
PRYSMIAN

1x95/16
1x150/16
1x240/16
1x400/16

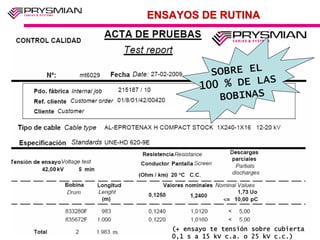

ENSAYOS DE RUTINA

SOBRE EL
AS
1 00 % DE L
BOBINAS

(+ ensayo te tensión sobre cubierta
0,1 s a 15 kV c.a. o 25 kV c.c.)

MANEJO CABLES

Radio mínimo de curvatura

Cables unipolares
Tensión nominal Estático Dinámico
(posición final) (durante tendido)
Hasta 18/30 kV 15D 20D
26/45 kV y 36/66 kV 16D 20D

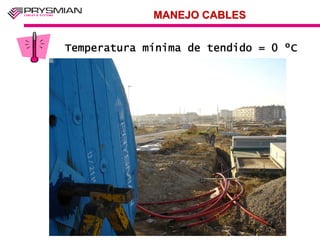

MANEJO CABLES

Temperatura mínima de tendido = 0 ºC

MANEJO CABLES

Tensión máxima
de tracción

Cu 5 kg/mm²

Al 3 kg/mm²

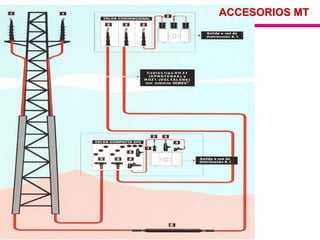

ACCESORIOS PARA CABLES DE MEDIA TENSIÓN

ACCESORIOS MT: TERMINALES

Clasificación según tecnología

Terminación
Terminación

Pág. 90 Pág. 96
Termorretráctil
Termorretráctil Enfilable (slip-on)
Enfilable (slip-on) Contráctil en frío
Contráctil en frío


Terminaciones: Definición según normativa
CENELEC

Terminación de Terminación de
interior exterior


1
1.- Varilla de contacto
2.- Aletas aislantes
Elementos modulares deslizantes fabricados en goma
de silicona anti-tracking. El nivel de tensión y la
2 polución ambiental determinan el número de aletas
necesarias.
3.- Repartidor Lineal de Tensión
Controla y distribuye las líneas del campo eléctrico en
la zona del corte de la semiconductora externa del
3 cable.

4.- Protector de la Toma de tierra.
4 Fabricado en goma de silicona anti-tracking, al igual
que las aletas, evita la penetración de humedad hacia
la pantalla del cable.
5 5.- Toma de tierra.

Terminación de
exterior


Terminaciones: conceptos
fundamentales

Aislamiento Línea de fuga
longitudinal

Práctica B.T.
PRYSMIAN
PRYSMIAN

PRYSMIAN
Nuevo concepto

Terminaciones: conceptos fundamentales

Control de Campo
100%
90%

80%

60%

40%
30%

20%

15%
80%
10%
5%
60%
40%
20%

Repartidor Lineal de
Líneas Líneas
equipotenciales SIN equipotenciales CON
Tensión
control de campo control de campo


Terminaciones: conceptos fundamentales
Línea de fuga
Línea de fuga

LF ≥ Lfe · Umax

Ejemplo: 12/20 kV (Umax=24 kV)

LF ≥ 31 mm/kV · 24 kV = 744 mm

ACCESORIOS MT: CONECTORES SEPARABLES

Evolución
Terminaciones al aire Conectores separables

Separación mínima
entre fases
Mayor seguridad

ACCESORIOS MT: CONECTORES SEPARABLES

Conector Separable: Definición según normativa Pág. 104
CENELEC

250 A (Interface A)
400 A (Interface B) 630 A (Interface C)

Pasatapas (Interface Pasatapas (Interface Pasatapas (Interface
A) B) C)
Cables hasta 95 mm2 Cables hasta 240 Cables hasta 400

ACCESORIOS MT: EMPALMES

Clasificación según tecnología

Empalme
Empalme

Pág. 100

Encintado
Encintado Termorretráctil
Termorretráctil Contráctil en frío
Contráctil en frío

ACCESORIOS MT: EMPALMES

Empalme ELASPEED: Composición
Cuerpo tri-capa
Envolvente
semiconductora
Pantalla metálica
Conector Empalme Protección externa

Electrod
o

Cámara equipotencial

Ausencia de ionización

ACCESORIOS MT: TORNILLERÍA FUNGIBLE

TORNILLERÍA FUNGIBLE
Sistema de conexión mecánico del conductor

Aplicable a todas las gamas de accesorios de Media Tensión:

TERMINACIONES

EMPALMES

BORNAS ENCHUFABLES

ACCESORIOS MT: TORNILLERÍA FUNGIBLE

TORNILLERÍA FUNGIBLE

VENTAJAS Y PRINCIPALES CARACTERÍSTICAS

Fuerza de contacto
Par de apriete

ACCESORIOS MT

Herramientas Recomendadas

Pinza pela-cubiertas Útil para retirar la semiconductora externa Útil para retirar el aislamiento
(PG) (SEMI-P) (ISO-E)

Alicates Corta-alambres Cinta métrica Pie de rey

Comentarios RLAT

/2008
R. D . 2 23
RLAT

GENERALIDADES RLAT

Entrada en vigor el 19/03/10

CCEE
Diferentes consideraciones para
resto líneas de compañía y resto de líneas

> 30 kV

≤ 30 kV
LAT2 Dos categorías de instalador para
LAT1 líneas de AT

GENERALIDADES RLAT

Aparece el concepto de empresa ins-
taladora para líneas de AT y debe
disponer de medios técnicos y humanos

Contrato de mantenimiento para líneas
ajenas a compañía. (No necesario si
TO
RA

Contrato de mantenimiento de

el propietario dispone de medios y
la línea XXX
NT
CO

asume su ejecución)

ITC-LAT 06 contempla todas las
líneas no aéreas (soterradas, gale-
rías, bandejas en edificios, sub-
acuáticas…)

GENERALIDADES RLAT

RT Nueva resistividad térmica estándar
1,5 K·m/W

Nueva norma de referencia para cál-
culos (UNE 211435)

INSTALADOR AUTORIZADO (ITC-LAT 03)

Requisitos para la obtención del carné:

.- Ingeniero (Eléctrico)

.- Ingeniero Técnico (Eléctrico)

.- Técnico superior (Eléctrico) con…
1 año de experiencia
Examen teórico-práctico del RLAT

EMPRESA INSTALADORA: MEDIOS TÉCNICOS
(ITC-LAT 03)

DOCUMENTACIÓN Y PUESTA EN SERVICIO
DE LAS LÍNEAS DE AT (ITC-LAT 04)

.- Proyecto: debe ser enviado a la
compañía eléctrica si la línea va a ser
cedida.

.- Certificado final de obra (ESE) o
Certificado certificado de instalación (ajena):
según modelo de la Administración y
OK
Lisardo Recio
contendrá
Clegiado nº 31416

.- Datos técnicos
.- Informe técnico sobre verific.
.- Declaración cumplimiento RLAT
.- Identificación instaladora


LÍNEAS DE COMPAÑÍA

Certificado final de obra
Solicitud de puesta en servicio

Administración

Autorización de explotación


LÍNEAS AJENAS A COMPAÑÍA
Certificado instalación
Proyecto
Certificado de dirección facultativa
Certificado de contrato de mantenimiento (no cesión)
Certificado de inspección inicial (> 30 kV)
Documento de cesión a compañía (si se cede)

Administración

Autorización de explotación

NOTA: si el titular desea conectarse a la red de una compañía solicitar sumi-
nistro con el certificado de instalación. La compañía podrá hacer verificaciones
en este caso y también cuando la línea se vaya a ceder.


LÍNEAS PARA CEDER A COMPAÑÍA
Compañía
Solicitud de autorización administrativa
(con documentación que acredite la capacidad legal, técnica y
económica de la compañía y declaración de transmisión del titular)

DG Política Energética y Minas
Resolución (3 meses)

Compañía
Transmisión titularidad (6 meses)

VERIFICACIONES E INSPECCIONES (ITC-LAT 05)

Se exige en general siempre la compro-
bación de aislamiento y cubierta cada
3 años, pero queda abierto el modo de
hacerlo.

Aplican también a las instalaciones
anteriores al RLAT con la misma perio-
dicidad:
.- Conductores desnudos según su
reglamento
.- Resto según su proyecto y
autorización

Aparece la figura del verificador de
líneas hasta 30 kV ajenas a compañía.


Líneas ajenas a Líneas de
compañía compañía
Control inicial Control Control inicial Control
periódico periódico
(cada 3 años) (cada 3 años)
Verificación Inspección de
≤ 30 kV por instaladora OCA o
verificación por Verificación
un verificador por el titular o Verificación
Verificación Inspección de personal sustituible por
> 30 kV por instaladora OCA delegado planes
e inspección de (según normas concertados
OCA sobre la de obligado con Admón.
verificación y cumplimiento)
cumplimiento
del proyecto
Verificación Posible inspección sistemática
Comentarios según normas por muestreo por parte de la
de obligado Admón o de terceros.
cumplimiento

VERIFICACIONES E INSPECCIONES (GUÍA ITC-LAT 05)
COMPROBACIÓN CABLES AISLADOS
ador
Borr Antes de la puesta en Control
servicio (UNE 211006) periódico

Conductor Continuidad y R Opcional
Aislamiento Tensión soportada* Si Uno de los 2
ensayos
Descargas parciales* Si
(UNE 211006)
Pantalla Continuidad y R Opcional
Cubierta Tensión Si
Puesta a Resistencia ohm. Si
tierra**
Tensión de contacto** Si (visualmente
o medida)
*Varios métodos posibles
**Sólo en galerías
Si no es posible aplicar el método de control de aislamiento por no poder respetar distancias de aislamiento,
afectar negativamente al resto de la instalación, dificultar de acceso o limitación del equipo de medida se
aplicará la tensión de servicio durante 24 horas sin carga.


DESCARGAS PARCIALES

U1

U U2

U3

Conductor

Aislamiento

ENSAYOS SOBRE AISLAMIENTO PARA CABLES HASTA 30 kV
Tipo de ensayo UNE 211006 GUÍA ITC- MT 2.33.15 DMD003 DED002
LAT 05 Iberdrola Endesa Endesa
(borrador) (borrador)
Líneas nuevas Líneas Líneas nuevas y Líneas nuevas Líneas en fto.
nuevas y en en fto.
fto.
Tensión en ca √3Uo Si Si (nueva) Si Si (a 50 Hz
20-300 Hz A 0,8 x √3Uo aplicar un
15 min (en fto.) gradiente de
tensión = 2%/s)

3Uo Si Si (nueva) Si No No aplican
0,1 Hz A 2,4 Uo (en Descargas
fto.) parciales
15 min

√6Uo cresta Si y además Si (nueva) No Si
20-300 Hz a.- + PD A 0,8 x √6Uo
50 disparos b.- + U, 24 h (en fto.)
1s-1min intervalo c.- 15000 T,√6Uo
Descargas Frecuencia Umax=Um Según UNE Esc.:0,5, 1, 1,2, Según DED002
parciales (PD) industrial Umedida=1,5Uo 211006 1,5, 1,7 y 2 Uo

Muy baja Umax = 3Uo Esc.:0,5, 1, 1,2,
frecuencia Umedida = 3Uo 1,5, 1,7 y 2 Uo

Onda oscilante Umax = √6Uo Idem valor eficaz
(OWTS) Umedida = 2Uo 1ª onda

Resonante No Esc.:0,5, 1, 1,2,
1,5, 1,7 y 2 Uo

ANTEPROYECTOS Y PROYECTOS (ITC-LAT 09)

ANTEPROYECTO
Puede utilizarse para tramitación de la autoriza-
ción Si se estima necesario por el solicitante.

.- Memoria
Memoria
Justificación de la línea
Soterramiento
línea MT
Indicación del emplazamiento
Lisardo Recio
Clegiado nº 31416
Características principales
Programa de ejecución
Relación de normas aplicables

€
€ .- Presupuesto

.- Planos


PROYECTO
Finalidad:
.- Tramitación de la autorización
.- Documento básico para la realización de la obra
.- Memoria
Justificación de la necesidad de la línea
Indicación del emplazamiento
Descripción del trazado
Descripción de la línea y elementos ppales.
Memoria
Soterramiento
línea MT
Cálculos eléctricos
Lisardo Recio
Clegiado nº 31416

Cálculos mecánicos (líneas aéreas)
Cruzamientos, paralelismos y demás
Anexo de afecciones

Se deberán justificar soluciones que se propongan
y no cumplan el RLAT


PROYECTO
.- Pliego de condiciones técnicas
Información sobre los materiales, aparatos y
equipos y especificaciones de montaje
Lisardo Recio
Clegiado nº 31416

.- Presupuesto
Mediciones
€
€ Presupuesto de las partidas principales
Presupuesto general

.- Planos (subterráneas)
Plano de situación
Plano de planta
Cruzamientos, paralelismos, pasos y demás
Tipo de conexionado de pantallas

.- Estudio de seguridad y salud


PROYECTO DE AMPLIACIÓN O MODIFICACIÓN
No se consideran ampliaciones ni modificaciones
y por tanto no precisan proyecto:

.- Si no provocan cambios de servidumbre
sobre el trazado

.- Si provocan cambios de servidumbre sobre
el trazado pero se realizan de mutuo
acuerdo con los afectados

.- Si se sustituyen apoyos o conductores
sin cambio de proyecto original

LÍNEAS SUBTERRÁNEAS (ITC-LAT 06)

TENSIONES ASIGNADAS

Tensión entre fases que, permanentemente, puede soportar el cable y sus accesorios


TEMPERATURA MÁXIMA EN EL CONDUCTOR

VOLTALENE

EPROTENAX COMPACT

(HEPR) (XLPE)

Eprotenax Compact (HEPRZ1) Voltalene (RHZ1)
(Iberdrola) (Endesa, Unión Fenosa)


COMPARATIVA INTENSIDADES ADMISIBLES (A)
CABLES DIRECTAMENTE ENTERRADOS (hasta 18/30 kV)
CABLES EPROTENAX
CABLES VOLTALENE
COMPACT
(AISLAMIENTO XLPE)
(AISLAMIENTO HEPR)

Aluminio Aluminio Inc. Aluminio Aluminio Inc.
Sección (actual) (anterior) (%) (actual) (anterior) (%)
25 105 125 -19,0 100 120 -20,0
35 125 145 -16,0 120 145 -20,8
50 145 175 -20,7 140 170 -21,4
70 180 215 -19,4 170 210 -23,5
95 215 255 -18,6 205 250 -22,0
120 245 290 -18,4 235 280 -19,1
150 275 330 -20,0 260 315 -21,2
185 315 375 -19,0 295 355 -20,3
240 365 435 -19,2 345 415 -20,3
300 410 490 -19,5 390 465 -19,2
400 470 560 -19,1 445 530 -19,1

COMPARATIVA INTENSIDADES ADMISIBLES (A)
CABLES ENTERRADOS BAJO TUBO (hasta 18/30 kV)
CABLES EPROTENAX
CABLES VOLTALENE
COMPACT
(AISLAMIENTO XLPE)
(AISLAMIENTO HEPR)

Aluminio Aluminio Aluminio Aluminio
Inc. Inc.
(actual) (anterior) (actual) (anterior)
Sección (%) (%)
25 95 100 -5,3 90 96 -6,7
35 115 116 -0,9 110 116 -5,5
50 135 140 -3,7 130 136 -4,6
70 170 172 -1,2 160 168 -5,0
95 200 204 -2,0 190 200 -5,3
120 230 232 -0,9 215 224 -4,2
150 255 264 -3,5 245 252 -2,9
185 290 300 -3,4 280 284 -1,4
240 345 348 -0,9 320 332 -3,8
300 390 392 -0,5 365 372 -1,9
400 450 448 0,4 415 424 -2,2


DIÁMETRO INTERIOR DE TUBOS CABLES ENTERRADOS BAJO TUBO

Dt
Dc

Dt > 1,5 Dc

De

Dt > 3,23 De


TEMPERATURA DEL TERRENO
(FACTOR DE CORRECCIÓN)

EPROTENAX COMPACT
VOLTALENE

Estándar 25 ºC


RESISTIVIDAD TÉRMICA DEL TERRENO

RT

Nuevo estándar 1,5 K·m/W


RESISTIVIDAD TÉRMICA Y NATURALEZA DEL TERRENO

Nuevo
estándar
1,5 K·m/W


AGRUPAMIENTO DE CIRCUITOS


AGRUPAMIENTO DE CIRCUITOS

0,2 m


PROFUNDIDAD DE LA INSTALACIÓN

Estándar
1m

Profundidad Profundidad
de instalación de instalación
≥ 0,6 m en acera o tierra ≥ 0,6 m en acera o tierra
≥ 0,8 m en calzada ≥ 0,8 m en calzada

COMPARATIVA INTENSIDADES ADMISIBLES (A) CABLES AL AIRE (hasta 18/30 kV)

CABLES EPROTENAX
CABLES VOLTALENE
COMPACT
(AISLAMIENTO XLPE)
(AISLAMIENTO HEPR)

Aluminio Aluminio Aluminio Aluminio
Inc. Inc.
(actual) (anterior) (actual) (anterior)
Sección (%) (%)
25 125 115 8,0 120 110 8,3
35 150 140 6,7 145 135 6,9
50 180 175 2,8 170 160 5,9
70 225 220 2,2 210 200 4,8
95 275 265 3,6 255 245 3,9
120 320 300 6,3 295 285 3,4
150 360 345 4,2 335 320 4,5
185 415 395 4,8 385 370 3,9
240 495 470 5,1 455 435 4,4
300 565 540 4,4 520 500 3,8
400 660 630 4,5 610 580 4,9


TEMPERATURA AMBIENTE CABLES AL AIRE

EPROTENAX COMPACT
VOLTALENE

Estándar 40 ºC

NOTA 1: estimación de sobreelevación de temperatura permanente
en galerías 15 ºC.
NOTA 2: Cables al sol se recomienda coeficiente adicional 0,9.


AGRUPAMIENTO DE CIRCUITOS AL AIRE
(FACTORES DE CORRECCIÓN)

…muchas posibilidades


DENSIDAD DE CORTOCIRCUITO EN LOS CONDUCTORES

tcc < 5 s ; K depende de naturaleza del conductor y aislamiento


INTENSIDADES DE CORTOCIRCUITO EN LAS PANTALLAS
UNE 211435

NOTA: valores aproximados, para valores más exactos aplicar
UNE 21192 (proceso de cálculo) y UNE 211003 (temperaturas).


CONEXIONADO DE LAS PANTALLAS

MISIÓN

Eliminar las corrientes inducidas en las
pantallas evitando pérdidas de energía

Reducción de tensiones inducidas en
régimen permanente o en cortocircuito
entre las pantallas de los cables y tierra


”
D ED
NE D”
-B O D
DBON
LI -
“S O I D
“S OL

. . . . . .

Puesta a tierra directa de la pantalla en ambos extremos.

Circula intensidad por la pantalla, generando calor y reduciendo la
capacidad de transporte del cable.

El consumo de energía que genera el calor tiene un coste
permanente, que es necesario considerar.



INT”
ONT”
-P I
E- O
GLEP
IN L
SI G
““SN

SC-3P SC3

Aplicable a instalaciones con longitudes de aprox. 1.000 m.

Puesta a tierra directa de la pantalla en el extremo próximo a la
posible entrada de una sobretensión de impulsos.
La pantalla del otro extremo aislada de tierra a través de una
autoválvula de protección.

OBJETIVO: Eliminar las pérdidas debidas a la circulación
de corriente por las pantallas.



ONT” T”
-P
O I IN
IN GLEP
LE-
L SI G
E““SN
DOB E
D OBL

SC-3P SC-3P

SC-23

Aplicable a instalaciones de características similares a las de
un Single-Point sencillo, para longitudes donde la tensión
inducida supera a la admisible (normalmente entre 1 y 2 km).



”
IN G
DNG”
NI
-B O D
SBON
S-
CRO S
““ R
C OS

SC-3P SC-3P

SC-18 SC-18

Tipo de conexionado para líneas de gran potencia de
transporte y de cierta longitud (>2 km)



Ejemplo 1 (36/66 kV)

Opción solid bonded

Empalme continuo

I max = 534 A



Opción 1 cross bondind + 2 single point

Empalme seccionado

I max = 785 A
Umax inducida = 128 V



Opción 2 cross bondind + 2 single point

I max = 785 A
Umax inducida = 66 V



Opción solid bonded



Opción cross bonding



Comparativa

CABLES DESNUDOS (ITC-LAT 07)

LA 56 LARL
LA 110
LA 180
LA 280
LA 380
LA 445 Pág. 149

CONDUCTORES RECUBIERTOS (ITC-LAT 08)

SIMPLIRRET

.- Zonas de arbolado
.- Zonas con fuertes vientos
.- Zonas de protección especial de la avifauna
.- U ≤ 30 kV
Pág. 150

LÍNEA AÉREA COMPACTA CON CONDUCTORES RECUBIERTOS
• Conjunto de componentes (conductor, aisladores y amarres, principalmen-
te) destinados para la distribución de energía eléctrica en redes aéreas,
diseñadas y fabricadas de manera tal que puedan aminorarse los esfuerzos
debido a los campos eléctricos entre sí y con el objetivo de proveer mayor
confiabilidad a las redes y reducir el espacio que ocupan las líneas con
conductores desnudos.

LÍNEA AÉREA COMPACTA CON CONDUCTORES RECUBIERTOS
Ventajas:

.- Reducción de las dimensiones de la instalación
.- Coste de instalación económico
.- Baja significativa de la tasa de interrupciones
.- Reducción de los costes de mantenimiento
.- Equilibrio con el medio ambiente

Más información sobre la línea aérea compacta: 93 811 60 07 (Carles Escofet)

TRENZADOS AÉREOS (ITC-LAT 08)

AL EPRORRET HACES
AL VOLTARRET HACES
.- Zonas de bosques o de gran arbolado.
.- Zonas no urbanas de elevada polución.
.- Instalaciones provisionales de obras con proximidad de maquinaria móvil.
.- Zonas de circulación en recintos de fábricas e instalaciones industriales.
.- Instalaciones provisionales para zonas en curso de urbanización.
.- Penetración en núcleos urbanos.
Pág. 152
.- U ≤ 30 kV

RESUMEN CABLES-APLICACIONES

Cable Genérico ITC-LAT Aplicaciones
Eprotenax Compact Líneas subterráneas,
galerías, bandejas interior
Cable aislado 06
edificios, fondos
Voltalene acuáticos*, etc.

Líneas aéreas
Conductor desnudo Conductor 07
desnudo

Líneas aéreas cuando
resulte inviable soterrar el
Al Eprorret Haces
tendido o en zonas de
Cable unipolar arbolado, elevada
aislado reunido 08 polución, obras, zonas de
en haz circulación en fábricas,
Al Voltarret Haces provisionales,
penetración en ciudades,
etc.
Líneas aéreas en zonas
de arbolado, con fuertes
Simplirret Conductor 08
vientos o con protección
recubierto de avifauna, etc.

*Consultar Prysmian

ELEMENTOS DE SUJECIÓN DE CABLES

SISTEMA DE FIJACIÓN GUÍA + SOPORTES TIPO J

Montaje rápido y versátil, se
pueden instalar diferentes
soportes tipo J en una
misma guía así como fichas
de sujección.
Permite la sujeción de todo
tipo de cables pesados o de
gran diámetro Guía perforada
Recubrimiento plástico, libre Acero galvanizado
de halógenos para -Resistencias mecánicas.
garantizar su aislamiento. -Re N/mm2 (C-11) = 290
Rm N/mm2 (C-12) = 357
Disponible modelo para Alargamiento % (C-13) = 25
anclaje directo en pared sin Cargas
utilización de la guía -400N
perforada. -Deformación 0,38 mm.,
extremo exterior
Factor de Seguridad 2,5


SISTEMA DE FIJACIÓN GUÍA + ABRAZADERAS FICHA
Ficha con sistema de muelle para una rápida y
cómoda instalación

Resistencia rayos UVA

Instalación sin herramientas

Amplio rango de aplicación

Libre de halógenos


ABRAZADERAS PLÁSTICAS KOZ

Resistencia rayos UVA

Amplio rango de aplicación

Libre de halógenos

Resistencia a productos químicos y cambios de T

Más información sobre todo tipo de fijaciones y herrajes: 93 811 62 39

PROTECCIÓN AVIFAUNA

Prysmian lanza al mercado un producto basado en la
directiva Europea 79/409/ECC destinado a la protección
del contacto de las aves sobre las líneas aéreas de MT

Los elementos fabricados en Poliolefina evitan que
ante el contacto del ave sobre las partes activas ésta
pueda sufrir algún daño, evitando a la vez las averías
por contacto directo o por cualquier elemento que caiga
del nido sobre los conductores

PROTECCIÓN AVIFAUNA

Los kits, diferenciados para todas las configuraciones de
suspensión y amarre se servirán completos con su
correspondiente instrucción de montaje

Los nuevos cables con características especiales
en caso de incendio (UNE 211620)

CABLES CONVENCIONALES (cubierta VEMEX DMZ1)

Obturación
longitudinal cinta
higroscópica (en Semiconductora
Semiconductora
cables de XLPE) EXTERNA
INTERNA

Conductor de Al

Cubierta Pantalla de Aislamiento
DMZ 1 hilos de Cu XLPE O
(VEMEX) HEPR

CABLES (S) NO PROPAGADORES DE LA LLAMA
(cubierta FLAMEX DMZ2)
Obturación
longitudinal cinta
higroscópica (en Semiconductora
Semiconductora
cables de XLPE) EXTERNA
INTERNA

Conductor de Al
Cubierta
DMZ 2 Aislamiento
Pantalla de
(FLAMEX) hilos de Cu HEPR o
RHZ1

CABLES (AS) NO PROPAGADORES DE LA LLAMA NI DEL
INCENDIO
(capa retardante + cubierta FLAMEX DMZ2)
Obturación
Capa adicional longitudinal cinta Semiconductora
retardante al higroscópica (en EXTERNA
fuego cables de XLPE) Semiconductora
INTERNA

Conductor de Al

Cubierta
DMZ 2 Pantalla de Aislamiento
(FLAMEX) hilos de Cu XLPE o
HEPR

RESUMEN
COMPARATIVO

Cables (AS)
capa
Cables (S)
Cables retardante +
cubierta
PROPIEDADES cubierta FLAMEX
cubierta
VEMEX (DMZ1) FLAMEX
(DMZ2) (DMZ2)

No propagación de la llama
UNE-EN 50265
UNE EN 60332-1-2
No
Sí Sí Sí

No propagación del incendio
UNE-EN 50266-2-4 ¡Categoría B!
3
No No Sí

Libre de Halógenos y gases ácidos
UNE-EN 50267 (HCl < 0.5%)
Sí
No Sí Sí

Opacidad de humos
UNE EN 61034-2
UNE-EN 50268 (T >60%)
Sí
No Sí Sí

NO PROPAGACIÓN DE LA LLAMA

UNE EN 60332-1-2

Diámetro 3º > 50 mm
(mm) t (s)
D≤25 60
1º
25<D≤50 120
50<D≤75 240
600 mm
D>75 480

2º

NORMA UNE-EN 60332-1-2

Propagación de la llama
LLAMA PREMEZCLADA
1KW - 2 min

NO
YO O
SA
EN ERAD
P
SU

IE RTA
UB Z 1
C M
D

PROPAGACIÓN
POR GOTEO

Propagación de la llama – CUBIERTA DMZ 2
LLAMA PREMEZCLADA
1KW - 2 min
YO
SA DO
EN RA
PE
SU

IE RTA
UB Z 2
C M
D

NO PROPAGACIÓN DEL INCENDIO
1º
UNE EN 50266-2-3
(CATEGORÍA B) 0,30 m

Cables hasta completar 3,5
litros de material no metálico
por metro de muestra

3º 1º
≤ 2,5 m 3,5 m
2º
t = 40 min

Propagación del incendio – CUBIERTA EXTERNA DMZ 2

NO
YO O YO
SA SA DO
EN ERAD EN RA
P PE
SU SU

LONGITUD
QUEMADA
MENOR DE
2500 mm

SE APLICA UNA LLAMA, DE 20 kW DE PODER CALORIFICO,
POR ESPACIO DE 40 MINUTOS

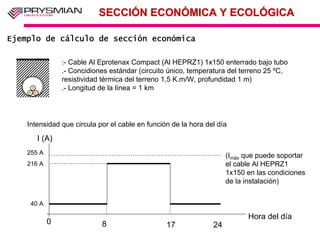

SECCIÓN ECONÓMICA Y ECOLÓGICA

Ejemplo de cálculo de sección económica

:- Cable Al Eprotenax Compact (Al HEPRZ1) 1x150 enterrado bajo tubo
.- Concidiones estándar (circuito único, temperatura del terreno 25 ºC,
resistividad térmica del terreno 1,5 K.m/W, profundidad 1 m)
.- Longitud de la línea = 1 km

Intensidad que circula por el cable en función de la hora del día

I (A)
255 A (Imáx que puede soportar
216 A el cable Al HEPRZ1
1x150 en las condiciones
de la instalación)

40 A

Hora del día
0 8 17 24


¿Cómo se cálcula la resistencia de un conductor por el que pasa una intensidad
de corriente determinada?

RT = R20 (1+α(T-20))

T = Tamb + (Tmáx – Tamb) (I/Imax)²

Siendo:
RT: la resistencia del conductor a la temperatura T (ºC)
R20: la resistencia del conductor a 20 ºC (valor normalmente tabulado)
α: coeficiente de variación de resistencia específica por temperatura del
conductor en ºC-1 (0,00392 para Cu y 0,00403 para Al)
T: temperatura real del conductor (ºC)
Tamb: temperatura ambiente (ºC)
Tmáx: temperatura máxima que puede soportar el conductor (ºC)
I: intensidad de corriente que recorre el conductor (A)
Imáx: intensidad de corriente máxima que puede recorrer el conductor (A)


Cálculo de la resistencia a la temperatura real del conductor en el ejemplo
para el caso del cable de 150 mm² de aluminio cuando es recorrido por 216 A

T150 a 216 A = 25 + (105 – 25) (216/255)² = 82,4 ºC

R82,4 ºC = 0,206 x (1 + 0,00403 x (82,4 – 20)) = 0,258 Ω/km



Resistencia del cable Al Eprotenax Compact 1x150:

.-Cuando circulan 40 A la temperatura del conductor es de 26,97 ºC y su resistencia
es de 0,212 Ω/km

.-Cuando la intensidad es de 216 A la temperatura del conductor es de unos 82,4 ºC y
su resistencia es de 0,258 Ω/km

Por tanto la energía perdida en la línea por efecto Joule con cable de 150 mm²
durante un año será

EP = 3 x R . I² . L . t/1000 (kW·h)

R: resistencia en Ω/km
I: intensidad en A
L: longitud de la línea en km
t = tiempo en h



Durante el tiempo que por la línea circulan 40 A tendremos para un periodo de un
año:

EP1-150 = 3 x 0,212 x 40² x 1 x 15 x 365/1000 = 5571 kW.h

Y el resto del tiempo (circulan 216 A)

Ep2-150 = 3 x 0,258 x 216² x 1 x 9 x 365/1000 = 118627 kW.h

Ep-150 = 5571 + 118627 = 124198 kW.h

Y el coste de estas pérdidas suponiendo una tarifa media de 0,09 €/kW.h sería de:

CP-150 = 124198 kW.h x 0,09 €/kW.h = 11178 € (en un año)



Si aumentamos la sección hasta cable de 240, vamos a ver cuanto nos incrementa
el precio el cable y cuanta energía ahorramos, y por tanto dinero, al tener menos
pérdidas resistivas (efecto Joule). Y así sabremos si compensa poner una sección
mayor.

Resistencia del cable Al Eprotenax compact 1x240:

.-Cuando circulan 40 A la temperatura del conductor es de 26,07 ºC y su resistencia
aproximada es de 0,128 Ω/km

.-Cuando la intensidad es de 216 A la temperatura del conductor es de unos 56,36 ºC y
su resistencia es de 0,143 Ω/km

Siguiendo el mismo procedimiento que con el cable de 150:



Durante el tiempo que por la línea circulan 40 A tendremos para un periodo de un año:

EP1-240 = 3 x 0,126 x 40² x 1 x 15 x 365/1000 = 3311 kW.h

Y el resto del tiempo (circulan 216 A)

Ep2-240 = 3 x 0,143 x 216² x 1 x 9 x 365/1000 = 65751 kW.h

Ep-240 = 3311 + 65751 = 69062 kW.h

Y el coste de estas pérdidas suponiendo una tarifa media de 0,09 €/kW.h sería de:

CP-240 = 69062 kW.h x 0,09 €/kW.h = 6216 € (en un año)

Por tanto el ahorro de energía (no consumida en la línea) con la nueva sección
supone un total de:

AT = CP-150 – CP-240 = 11178 – 6216 = 4962 € (en solo un año)

Y para una vida útil de 30 años serían 148860 € mientras que el incremento de
sección de 150 a 240 sólo supone invertir menos de 4000 € de más



kg CO2 emitidos / kg cable fabricado

Cables de energía de baja tensión con
0,327
conductor/es de cobre

Cables de energía de baja y media
tensión con conductor/es de aluminio 0,408
Resto de cables de energía y/o cables
0,356
especiales

Cables de telecomunicaciones 0,417

Hilos esmaltados 0,585


Ahorro en toneladas de CO2
Peso cable Al Eprotenax Compact 1x150 1335 kg/km
Peso cable Al Eprotenax Compact 1x240 1786 kg/km

Por tanto el peso de cable que tenemos en demasía en la línea de 1 km del
ejemplo es:
3 x (1786 – 1335) = 1353 kg de cable de MT

El cable de MT de aluminio supone una emisión de un0s 0,408 kg CO2 por kg
de cable fabricado, por tanto…

kg CO2 emitidos de más por fabricar 1x240 en lugar de 1x150
0,408 x 1353 = 552 kg CO2 (poco más de media tonelada)

Vamos a ver que emisiones de CO2 tendríamos por utilizar sólo cable de 150
(más resistivo que el de 240)

En la página 3 tenemos que en un año nos dejamos en la red:
124198 kW.h por utilizar cable de 1x150 y 69062 kW.h por utilizar 1x240 (ver
página 5)



Por lo que cada año nos ahorramos la siguiente energía al poner cable de 1x240:

124198-69062 = 55136 kW.h

Y en 30 años de vida útil mínima estimada:

55136 x 30 = 1654080 kW.h

Según algunas fuentes autorizadas la generación de CO2 media por cada kW.h
eléctrico generado está en torno a 0,39 kg de CO2. Según algunas otras fuentes
está en 0,48. Tomamos el valor más bajo y obtenemos

1654080 kW.h x 0,39 kg CO2/kW.h = 645091 kg CO2 ¡unas 645 toneladas CO2!
¡¡ Casi 1200 veces más !!

La amortización ecológica se consigue en menos de 10 días


Con las sección económica de conductor conseguimos además beneficios colaterales:

.- Mayor vida útil de la línea al ir más descargada
.- Mejor respuesta a fenómenos transitorios
.- Posibilidad de ampliación de potencia sin cambiar el cable
.- Ahorro de toneladas de CO2
…

CO2 CO2 CO2
€ € €
€ € €

CO2 €

PRYSMIAN
PRYSMIAN PRYSMIAN
PRYSMIAN

GRACIAS POR SU ATENCIÓN

www.prysmian.es

Prysmian rlat

Más contenido relacionado

Destacado

Similar a Prysmian rlat

Más de AMITS

Último

Prysmian rlat
