Este documento presenta definiciones y requisitos técnicos relacionados con instalaciones eléctricas, incluyendo disposiciones sobre accesibilidad, cableado, protección contra sobrecorriente, espacios de trabajo, conexiones eléctricas y más. El documento busca establecer estándares de seguridad para instalaciones eléctricas de acuerdo con el código eléctrico.

1. UNIVERSIDAD PEDAGÓGICA EXPERIMENTAL LIBERTADOR
INSTITUTO PEDAGÓGICO DE BARQUISIMETO
DR. LUIS BELTRÁN PRIETO FIGUEROA
DEPARTAMENTO DE EDUCACIÓN TÉCNICA
PROGRAMA ELECTRICIDAD INDUSTRIAL

2. Accesibilidad
Referidos a equipos: Referido al método de Fácilmente:
Equipo al cual puede cableado: se puede capaz de ser
acercarse una persona desmontar o exponer alcanzado
sin dañar la estructura rápidamente para
del inmueble su operación
Acometida: conductor y equipo para entregar energía
eléctrica desde un sistema de suministro eléctrico.

3. Acometida Conductores
Sistema aéreo:
usualmente fuera del
Subterráneo: entre los
Aérea: van desde el inmueble, libre de
terminales del equipo de
ultimo poste o soporte paredes del
acometida y el punto de
aéreo hasta inmueble.
conexión con la
conectarse con los
acometida subterránea
conductores de
entrada de acometida
Acometida (equipos de servicio): el equipo necesario como
interruptores y fusibles con sus accesorios conectado al
del inmueble.
extremo de carga de cada conductor

4. Alimentador: todos los conductores del circuito entre el
equipo de acometida y el ultimo circuito de sobre corriente
del circuito ramal
Ampacidad: capacidad de la corriente en condiciones
de uso ( la corriente que puede transportar un
conductor en régimen normal.)
Aparatos: equipos de utilización general para cumplir
una o mas funciones (motores, transformadores,
interruptores, instrumentos de medición…)
Artefactos: equipos de utilización general de tipo
no industrial( lavadoras, acondicionador,
mezcladoras...)
Automático: de actuación propia que se acciona mediante
un medio impersonal por ejemplo una variación de
temperatura, corriente entre otros…

5. Cableado de un predio: cableado de interior
y exterior incluyendo cableado de potencia ,
iluminación, control y otros.. Tantos en
instalaciones permanentes como
provisionales.
Cableado no incendiario de campo: cableado
que entra o sale de un equipo que en
condiciones normales no es capaz de producir
campo magnético, efectos térmicos ni
encender una mezcla inflamable
Carga continua: carga cuya corriente máxima se mantiene
durante tres horas..
Circuito ramal: los conductores
del circuito entre los últimos
dispositivos de sobre corriente
que protege el circuito y las
salidas

6. Conductor de puesta a tierra: un conductor que
se usa un equipo o el circuito de un sistema de
cableado a uno o varios electrodos de puesta a
tierra
Conductor desnudo: conductor que no
tiene cubierta ni aislamiento eléctrico
de ninguna de ninguna especie.
De intemperie: construido o protegido de
modo que su exposición a la intemperie no
impida un buen funcionamiento.
Encerrado: rodeado por una caja, carcasa,
gabinete, cerca o pared para evitar el contacto d
forma accidental por parte de personas a partes
energizadas .

7. ENCHUFE: dispositivo que por su
inserción en un tomacorriente, establece la
conexión entre los conductores de un cordón
flexible y los conductores conectados
permanentemente al tomacorriente
ENERGIZADO:
conectado eléctricamente a una fuente de
potencial.
EQUIPO: termino general que
incluye material, accesorios, dispositivos,
artefactos, luminaria y aparatos que se usan
como partes de, o en conexión con una
instalación eléctrica

8. ILUMINACION DE CONTORNO: conjunto de lámparas incandescentes
o de descarga que delimitan o llaman la atención de determinadas
características.
ILUMINACION COLGANTE: hileras de luces exteriores
suspendidas entre dos puntos.
INTERRUPTOR AUTOMATICO: dispositivo diseñado para abrir y
cerrar un circuito de manera no automática y abrir el circuito
automáticamente cuando se produzca una sobrecorriente
predeterminada sin daños para el mismo cuando se aplique
adecuadamente dentro de su régimen.

9. INTERRUPTOR DE CIRCUITO CON PROTECCION DE FALLA A
TIERRA: dispositivo destinado a la protección de personas, que
funciona abriendo un circuito o parte del mismo, dentro de un periodo
determinado, cuando ocurre una corriente de falla a tierra que excede
un valor predeterminado menor que el necesario para accionar la
protección de sobrecorriente del circuito de alimentación.
PROTECTOR TERMICO: dispositivo de protección para instalado como
parte integral de un motor o motocompresor el cual, cuando se usa de
manera apropiada protege el motor contra sobrecalentamiento
peligroso debido a sobrecarga o falla en el arranque.
SOBRECARGA: funcionamiento de un equipo por encima de su régimen
a plena carga. O de un conductor con exceso de corriente sobre su
ampecidad de régimen.

10. SOBRECORRIENTE: valor de corriente en exceso de la corriente
nominal del equipo, o sobre la amplitud de un conductor, esta puede ser
originada por una sobrecarga o un cortocircuito o una falla atierra.
SALIDA: punto en el sistema de cableado donde se toma corriente
para alimentar el equipo de utilización.
SALIDA PARA TOMACORRIENTE: salida donde se instala uno o más
tomacorrientes.

11. SUICHE DE USO GENERAL: dispositivo diseñado para usarse
en circuitos de distribución y ramales de uso general, su
capacidad de régimen se mide en amperios y es capaz de
interrumpir su corriente de régimen a su tensión de régimen.
SUICHE DE TRANSFERENCIA: dispositivo automático o no automático
para transferir la carga de uno o más conductores de una fuente de
alimentación a otra.
TABLERO DE DISTRIBUCION: un solo panel de tamaño grande o
ensamble de paneles en el que se monta por delante o por detrás o
por ambas partes suiches, dispositivos de protección, barras de
conexión e instrumentos en general.

12. TOMACORRIENTES: dispositivo de contacto instalado en la
salida para que se conecte a él una clavija de conexión o
enchufes.
CORTACIRCUITO.: ensamble de un soporte para fusible con
base de fusible, porta fusible o cuchilla de desconexión, el
porta fusible puede incluir un elemento conductor, o puede
actuar como cuchilla de desconexión mediante la inclusión de
un elemento no fusible.

13. Es un dispositivo
de protección de Es el único dispositivo
sobre corriente necesario para conectar
en un circuito eléctrico
FUSIBLES
Consta de una parte fundible que
al calentar interrumpe el circuito
con el paso de la sobre corriente
a través del mismo.

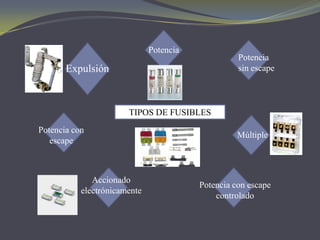

14. Potencia
Potencia
Expulsión sin escape
TIPOS DE FUSIBLES
Potencia con
Múltiple
escape
Accionado
Potencia con escape
electrónicamente
controlado

15. Aprobación Conductores
Alcance
Requisitos para
Inspección instalaciones eléctricas Instalación
y uso
Impedancia de
circuito y otras Capacidad de
Tensión características interrupción
Calibre del Integridad
Métodos de
conductor de
cableado
aislamiento

16. Montaje y enfriamiento de los
Conexiones equipos
eléctricas
Montaje:
Debe de estar
firmemente a la Conexiones eléctricas :
superficie donde se Los conectores
-Terminales terminales a presión o
-Empalmes instale
uniones a presión deben
-Limite de Enfriamiento: ser apropiados tienen
temperatura Se deben instalar de que ser los mismos
manera que la metales como cobre
circulación de aire bronce aluminio etc.
no sea impedida por
paredes o equipos
adyacentes

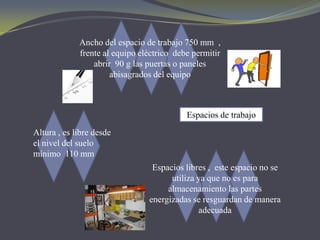

17. Ancho del espacio de trabajo 750 mm ,
frente al equipo eléctrico debe permitir
abrir 90 g las puertas o paneles
abisagrados del equipo
Espacios de trabajo
Altura , es libre desde
el nivel del suelo
mínimo 110 mm
Espacios libres , este espacio no se
utiliza ya que no es para
almacenamiento las partes
energizadas se resguardan de manera
adecuada

18. Mínimo requerido
Debe ser suficiente para el acceso al
espacio de trabajo alrededor de los
equipos eléctricos
Entrada al espacio de trabajo
Equipos grandes :
Desde 1200 AMP o mas sobre
1,8 m de ancho y debe tener una
entrada al espacio de trabajo no Iluminación :
menor de 610 mm de ancho y de Debe haber en todos los
2,0 de alto espacios de trabajo alrededor
de los equipos de acometida
, tableros y paneles de
control

19. Espacios dedicados para
equipos
Tableros, paneles de
distribución y centro de
control de motores
Altura (de la parte superior
del equipo hasta el techo)
Mínima altura será 2.0 m (6 ½
pies). Cuando el equipo tenga
más de 2.0 m no será inferior
a la altura del equipo

20. Sistemas extraños se permitirá
sistemas si posee protección
adecuada
Espacios eléctricos
dedicados: igual ancho y
profundidad. Con una altura
de 1.8m.
Interior las
No se ubican tuberías, Protección con
conductores o equipos instalaciones
aspersor. Se permite en
ajenos a las instalaciones cumplirán con: el espacio dedicado si
Sistemas extraños la tubería cumple con lo
establecido
Exterior: el equipo exterior se
instalara en cerramientos
adecuados y estará protegido Cielo raso suspendido: no se
para evitar accidentes considera como cielo raso
estructural a un cielo raso
colgante

21. Partes activas Prevención de daños
resguardadas contra materiales: lugares
contactos accidental: expuestos para los
los equipos q trabajan equipos
con 50 v o mas serán
resguardadas
Resguardo de las partes
electrizadas
Avisos de advertencia:
la entrada a locales y
otros lugares

22. Disposiciones
generales: se
cumplirá con parte I Envolventes para instalaciones
de esta sección eléctricas: instalaciones en
áreas rodeadas por paredes,
rejas o cercas donde el acceso
está controlado por un
dispositivo de bloqueo
Mayor de 600v.
Nominal

23. En lugares En lugares
accesibles a INSTALACIONES
accesibles solo a
personas no INTERIORES
personas
calificadas calificadas
En lugares
En lugares
INSTALACIONES accesibles solo a
accesibles a
INTERIORES personas
personas no
calificadas
calificadas
EQUIPOEQUIPOS ENCERRADOS ACCESIBLE A
PERSONAS NO CALIFICADAS
S ENCERRADOS ACCESIBLE A PERSONAS NO
CALIFICADAS

24. 110.32 Espacio de trabajo alrededor de los equipos
110.33 Entradas y accesos a espacios de trabajo
(1) Equipo grande
(A) a) Salida de obstrucción (B)
Entrada b) Espacio de trabajo extra Acceso
(2) Resguardo

25. 110-34 Espacios de trabajo y resguardo
• Espacios de trabajo: Excepto si se permite en otra
parte de este código…
(A)
• Separación con respecto a equipos de baja tensión:
Donde los suiches, cortacorrientes u otros equipos
(B) funcionan a tensión de 600 V nominales o menos…
• Cuartos o envolventes bloqueados: Las entradas de
todas las edificaciones, funcionan a tensión
(C) nominal mayor de 600 V…

26. • Iluminación: Todos los espacios de trabajo
alrededor del equipo eléctrico estarán
(D) iluminados de manera adecuada…
• Altura de partes activas no resguardadas.
(E)
• Protección del equipo de acometida,
tableros de potencia encerrados en metal y
(F) ensambles para control industrial.

27. 110.36 Conductores de circuitos
110.51 Disposiciones generales
• Alcance: Aplicarán a la instalación y uso de equipo de distribución y
utilización de potencia.
(A)
• Otras secciones: Los requisitos de esta parte serán adicionales o
correcciones a los establecidos en las secciones 100 a 490 de este
(B) código. Se prestara atención especial a la sección 250.
• Protección contra daño material
(C)

28. 110.52 Protección de sobre corriente
110.53 Conductores
110.54 Conexión equipotencial y conductores de puesta a tierra de
equipos.
110.55 Transformadores, Interruptores y equipos eléctricos
110.56 Partes energizadas: Los terminales desnudos de los
transformadores, interruptores, controladores de motores y demás
equipos, se encerrarán para evitar el contacto con las partes
energizadas
