Este documento define los sistemas de información geográfica (SIG) y describe sus componentes principales. Un SIG integra hardware, software, datos y usuarios para capturar, almacenar, analizar y presentar datos espaciales y temáticos relacionados con la superficie terrestre. Los SIG se utilizan en una variedad de aplicaciones como el catastro, la planificación territorial, la agricultura y la arqueología. Proporcionan información geográfica para tomar mejores decisiones sobre el uso de la tierra y la gestión de recursos.

1. 1. Sistema + Información + Geografía
2. Definiendo SIG
3. Componentes SIG
4. Aplicaciones SIG
Sistemas de Información Geográfica
SIG

2. Los datos están constituidos por los registros
de los hechos, acontecimientos,
transacciones, etc.
La información implica que los datos estén
procesados de tal manera que resulten útiles
o significativos para el receptor de los
mismos.
Los datos se pueden considerar la materia
prima para obtener la información.
¿Qué es un SIG?
Información

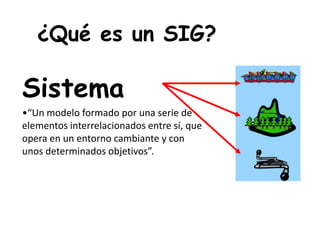

3. Sistema
•“Un modelo formado por una serie de
elementos interrelacionados entre sí, que
opera en un entorno cambiante y con
unos determinados objetivos”.
¿Qué es un SIG?

4. Geográfico
De lo relacionado con la Geografía
Concerniente con la topografía de una específica
región o territorio
El estudio de la tierra, sus características y la
distribución de la vida en la tierra, incluyendo la
acción antrópica y sus efectos
Las características físicas, especialmente las
características superficiales
Ciencia que estudia y describe los fenómenos físicos
y humanos en la superficie de la Tierra.
¿Qué es un SIG?

5. Geográfico
Geografía es la ciencia del SIG, proporciona el marco
para….
Medir e
integrar
diferentes
partes…
…Con una
visión
integral
Factores Sociales
Biodiversidad
Servicios
Usos del suelo
Aspectos ambientales

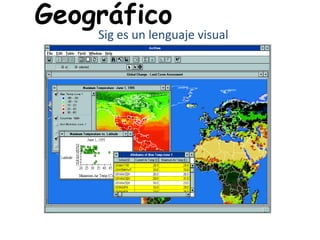

6. Geográfico
Sig es un lenguaje visual

7. Componentes
SIG
Hardware.
Software.
Usuarios.
Equipo humano.
Metodologías.

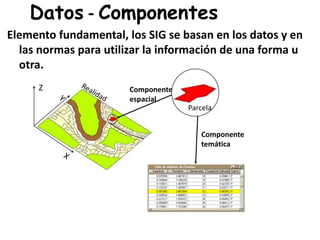

8. Datos - Componentes
Z Componente
espacial
Componente
temática
Parcela
Elemento fundamental, los SIG se basan en los datos y en
las normas para utilizar la información de una forma u
otra.

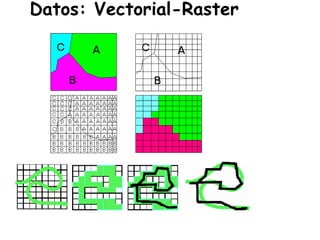

9. Datos: Vectorial-Raster
Mundo real
Representación
Vectorial
y
x
Objeto Coordenadas
Línea 1 (x1,y1),...(xn,yn)
Línea 2 (x1,y1),...(xn,yn)
Pol 1 (x1,y1),...(xn,yn)
Pol 2 (x1,y1),...(xn,yn)
Pol 3 (x1,y1),...(xn,yn)
X,Y
Rows
Columns
X,Y
X,Y X,Y X,Y

10. Datos: Vectorial-Raster

11. Datos: Adquisición
Datos
Temáticos Gráficos
Digitalización vectorial
Vectorización
escaneado
topografía
GPS
Restitución
Sistema de visualización
Encuestas
Fichas
Medios audiovisuales...
Sistema de Gestión de BD

12. GPS
TeledetecciónFotogrametríaTopografía
Digitalización
Escaneado
Datos: Adquisición

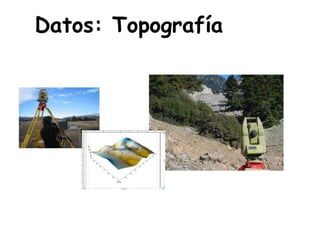

13. Datos: Topografía

14. Datos: GPS
Receptores de datos satelitales con el fín de proporcionar una
posición calculada. Las entidades espaciales están asociadas a
puntos, líneas o polígonos.

15. Datos: Teledetección
Técnica que permite la obtención de información de la superficie
terrestre a partir del análisis automático de los datos obtenidos de
forma remota.
Las imágenes de satélite, fuentes de datos de la teledetección, son
capturadas a través de sensores remotos. Sus capacidades
espectrales permiten analizar detalles imperceptibles al ojo
humano

16. Datos: Fotogrametría
Técnica que estudia las dimensiones y posición de elementos
espaciales, a través del uso de fotografías.

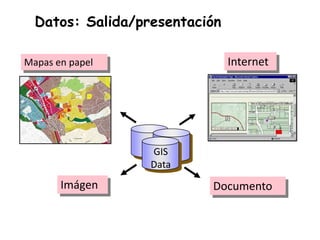

17. Datos: Salida/presentación
Documento
InternetMapas en papel
GIS
Data
Imágen

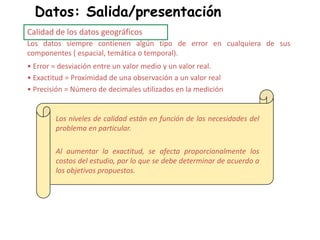

18. Datos: Salida/presentación
Calidad de los datos geográficos
Los datos siempre contienen algún tipo de error en cualquiera de sus
componentes ( espacial, temática o temporal).
• Error = desviación entre un valor medio y un valor real.
• Exactitud = Proximidad de una observación a un valor real
• Precisión = Número de decimales utilizados en la medición
Los niveles de calidad están en función de las necesidades del
problema en particular.
Al aumentar la exactitud, se afecta proporcionalmente los
costos del estudio, por lo que se debe determinar de acuerdo a
los objetivos propuestos.

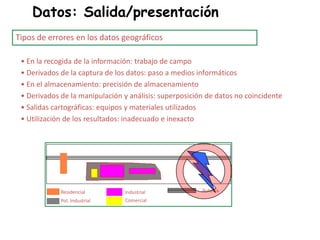

19. Datos: Salida/presentación
Tipos de errores en los datos geográficos
• En la recogida de la información: trabajo de campo
• Derivados de la captura de los datos: paso a medios informáticos
• En el almacenamiento: precisión de almacenamiento
• Derivados de la manipulación y análisis: superposición de datos no coincidente
• Salidas cartográficas: equipos y materiales utilizados
• Utilización de los resultados: inadecuado e inexacto
Residencial
Pol. Industrial Comercial
Industrial Autovía

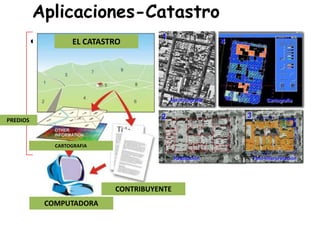

20. Aplicaciones-Catastro
• Un catastro es un censo de los terrenos y de las
construcciones del municipio que nos sirve para
dar certeza juridica, conocer y ordenar el
territorio, planificar la instalacion de los servicios
publicos y aumentar ingresos. El catastro es
informacion muy detallada que sirve como
herramienta para la toma de decisiones.
EL CATASTRO
COMPUTADORA
CARTOGRAFIA
CONTRIBUYENTE
PREDIOS

21. Aplicaciones- Catastro
CONOCER NUESTRO TERRITORIO

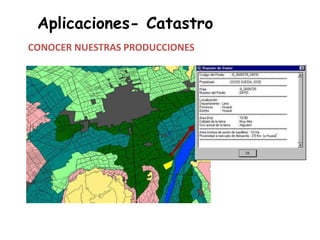

22. CONOCER NUESTRAS PRODUCCIONES
Aplicaciones- Catastro

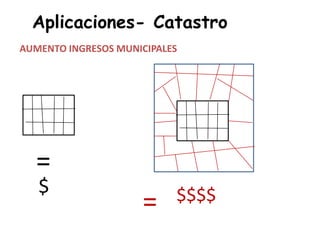

23. Aplicaciones- Catastro
AUMENTO INGRESOS MUNICIPALES
=
$
= $$$$

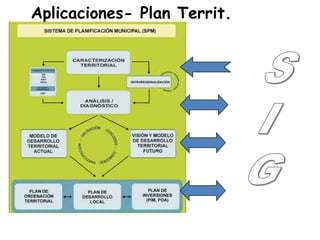

24. Aplicaciones- Plan Territ.

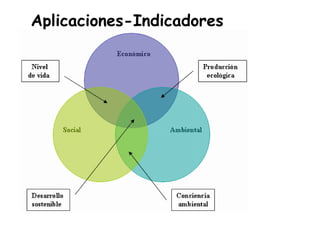

25. Aplicaciones-Indicadores

26. Aplicaciones-Agricultura
Monitoreo y manejo a varios niveles,
desde una parcela y/o granja hasta
estudios regionales y/o nacionales.

27. Aplicaciones-Arqueologia
Descripción de sitios y
evaluación de
escenarios.

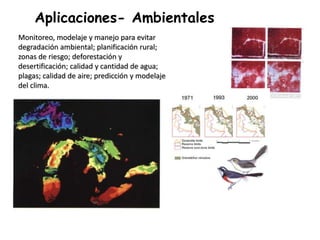

28. Aplicaciones- Ambientales
Monitoreo, modelaje y manejo para evitar
degradación ambiental; planificación rural;
zonas de riesgo; deforestación y
desertificación; calidad y cantidad de agua;
plagas; calidad de aire; predicción y modelaje
del clima.

29. Aplicaciones- Emergencia
Optimización de rutas para servicios de
ambulancia, bomberos y policía; mejor
entendimiento de zonas conflictivas
(crímenes).

30. Aplicaciones- Navegación
Transporte aéreo, marítimo y terrestre.

31. Aplicaciones- Marketing
Ubicación de sitios y de grupos objetivo (targets);
optimización de servicios de entrega.

32. Aplicaciones- Trasnportes
Localización, planificación y manejo.

33. Aplicaciones- Forestal
Localización y manejo de facilidades y
atracciones.
Planes de Desarrollo Turístico

34. Aplicaciones- Forestal
• Planificación, manejo y optimización de
actividades de extracción de madera;
reforestación.

35. Aplicaciones- Est. Sociales
Estudios sociales:
• Análisis de dinámicas demográficas.

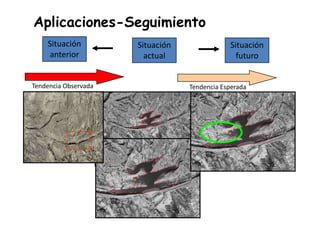

36. Situación
actual
Situación
anterior
Tendencia Observada
Situación
futuro
Tendencia Esperada
Aplicaciones-Seguimiento

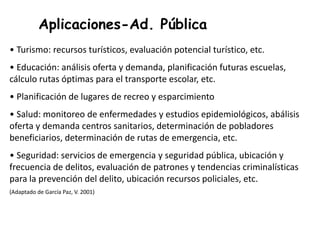

37. Aplicaciones-Ad. Pública
• Turismo: recursos turísticos, evaluación potencial turístico, etc.
• Educación: análisis oferta y demanda, planificación futuras escuelas,
cálculo rutas óptimas para el transporte escolar, etc.
• Planificación de lugares de recreo y esparcimiento
• Salud: monitoreo de enfermedades y estudios epidemiológicos, abálisis
oferta y demanda centros sanitarios, determinación de pobladores
beneficiarios, determinación de rutas de emergencia, etc.
• Seguridad: servicios de emergencia y seguridad pública, ubicación y
frecuencia de delitos, evaluación de patrones y tendencias criminalísticas
para la prevención del delito, ubicación recursos policiales, etc.
(Adaptado de García Paz, V. 2001)

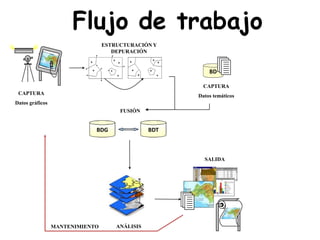

38. Flujo de trabajo
BD
CAPTURA
Datos temáticos
ESTRUCTURACIÓN Y
DEPURACIÓN
ANÁLISIS
SALIDA
BDG BDT
FUSIÓN
CAPTURA
Datos gráficos
MANTENIMIENTO

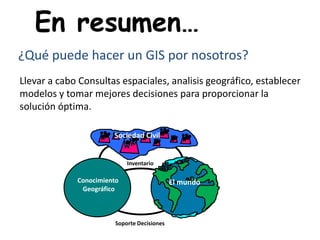

39. En resumen…
¿Qué puede hacer un GIS por nosotros?
Llevar a cabo Consultas espaciales, analisis geográfico, establecer
modelos y tomar mejores decisiones para proporcionar la
solución óptima.
Inventario
Soporte Decisiones
Sociedad Civil
El mundoConocimiento
Geográfico
