1. CIENCIA DE MATERIALES
Mónica Irene Prada Mantilla Cód.
2111293
Jonathan Vera Carballido Cód. 2111306

2. HISTORIA
El origen de los juegos
de pelota, entre los que
se encuentra el tenis, se
remonta a las culturas
griega, romana y
egipcia.
En el siglo XVI las
raquetas que se utilizaban
para el desarrollo del
juego eran algo más
pequeñas de las que se
utilizan ahora.
A partir del siglo XVII las raquetas van
aumentando su tamaño para llegar a ser mucho
más parecidas que las que conocemos
actualmente. Estas primeras raquetas no
diferenciaban el mango.

3. CARACTERÍSTICAS
 Existen ciertos parámetros
en las raquetas de tenis que
determinan para que tipo de
jugador es mas conveniente
cada raqueta. Según la
combinación de estos
parámetros las raquetas de
tenis pueden clasificarse
dentro un determinado
swingweight.

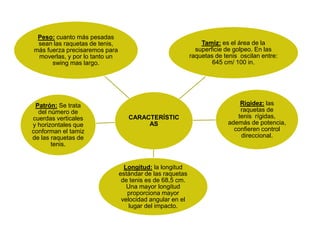

4. CARACTERÍSTIC
AS
Peso: cuanto más pesadas
sean las raquetas de tenis,
más fuerza precisaremos para
moverlas, y por lo tanto un
swing mas largo.
Tamiz: es el área de la
superficie de golpeo. En las
raquetas de tenis oscilan entre:
645 cm/ 100 in.
Rigidez: las
raquetas de
tenis rígidas,
además de potencia,
confieren control
direccional.
Longitud: la longitud
estándar de las raquetas
de tenis es de 68,5 cm.
Una mayor longitud
proporciona mayor
velocidad angular en el
lugar del impacto.
Patrón: Se trata
del número de
cuerdas verticales
y horizontales que
conforman el tamiz
de las raquetas de
tenis.

5. GENERALIDADES
La raqueta de tenis es un elemento
fundamental para un tenista, es su herramienta
de trabajo, por lo que resulta imprescindible
que la raqueta y tenista se entiendan a la
perfección.
SWING CORTO SWING MEDIO SWING LARGO

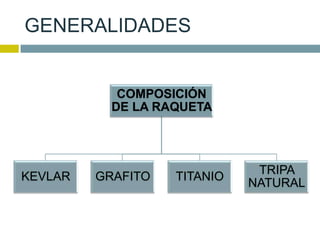

6. COMPOSICIÓN
DE LA RAQUETA
KEVLAR GRAFITO TITANIO
TRIPA
NATURAL
GENERALIDADES

7. KEVLAR
El kevlar son fibras de polyamidos
aromáticos caracterizados por una
excelente resistencia a las llamas
y a las altas temperaturas,
además de sus propiedades
eléctricas. Es un polímero
altamente cristalino.
El kevlar se utiliza porque:
No derriten ni se contraen en llama,
y carbonizan solamente a
temperaturas muy altas. Ofrecen una
resistencia excelente al agua y al
petróleo, incluyendo el aceite de
motores y lubricantes, además
tienen una buena resistencia química
y son químicamente estables bajo
una gran variedad de condiciones de
exposición. Es extremadamente
resistentente y con alta resistencia a
la abrasión.

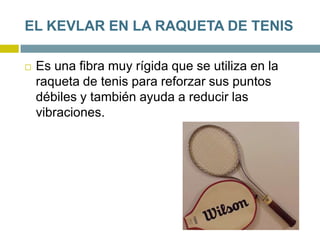

8. EL KEVLAR EN LA RAQUETA DE TENIS
 Es una fibra muy rígida que se utiliza en la
raqueta de tenis para reforzar sus puntos
débiles y también ayuda a reducir las
vibraciones.

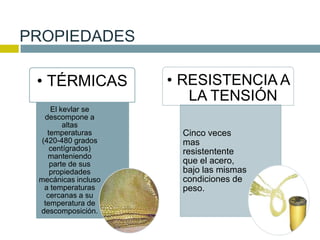

9. PROPIEDADES
• TÉRMICAS
El kevlar se
descompone a
altas
temperaturas
(420-480 grados
centígrados)
manteniendo
parte de sus
propiedades
mecánicas incluso
a temperaturas
cercanas a su
temperatura de
descomposición.
• RESISTENCIA A
LA TENSIÓN
Cinco veces
mas
resistentente
que el acero,
bajo las mismas
condiciones de
peso.

10. • MÉCANICA
Los productos de alta
densidad de kevlar ,
son fuertes resistentes
(en los grados mas
finos) flexibles, con
buena resistencia al
rasgado y a la
abrasión.
• COMPRESIÓN
La reducción tan
drástica que sufren
las fibras de
kevlar, es debido a
las propiedades
anisótropas de la
estructura de la fibra
y a su baja rigidez a
cortadura.

11. OTRAS PROPIEDADES
ELÉCTRICAS
Podemos usarlo para el aislamiento en
transformadores, motores eléctricos , los
generadores y todo tipo de equipos eléctricos.
QUÍMICA
Es esencialmente inerte a la mayoría de los
disolventes, y es totalmente resistente a los
ataques de los ácidos. Es compatible con todas
las clases de barnices y de pegamentos.

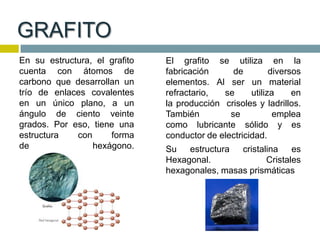

12. GRAFITO
En su estructura, el grafito
cuenta con átomos de
carbono que desarrollan un
trío de enlaces covalentes
en un único plano, a un
ángulo de ciento veinte
grados. Por eso, tiene una
estructura con forma
de hexágono.
El grafito se utiliza en la
fabricación de diversos
elementos. Al ser un material
refractario, se utiliza en
la producción crisoles y ladrillos.
También se emplea
como lubricante sólido y es
conductor de electricidad.
Su estructura cristalina es
Hexagonal. Cristales
hexagonales, masas prismáticas

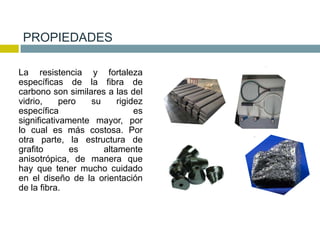

13. PROPIEDADES
La resistencia y fortaleza
específicas de la fibra de
carbono son similares a las del
vidrio, pero su rigidez
específica es
significativamente mayor, por
lo cual es más costosa. Por
otra parte, la estructura de
grafito es altamente
anisotrópica, de manera que
hay que tener mucho cuidado
en el diseño de la orientación
de la fibra.

14. OTRAS PROPIEDADES
Conductor eléctrico
Conductor térmico
Alta resistencia a los ácidos
El grafito se comporta a
temperatura ambiente como un
material ferromagnético

15. TITANIO
Es un metal abundante en
la naturaleza, es muy
resistente y se suele
combinar con el grafito.
A veces se utiliza sólo en
ciertas partes de la
raqueta, como el corazón
o en la zona crítica del
marco obteniéndose
mayor rigidez, sin
aumentar el peso de la
raqueta.

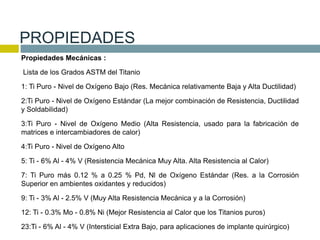

16. Propiedades Mecánicas :
Lista de los Grados ASTM del Titanio
1: Ti Puro - Nivel de Oxígeno Bajo (Res. Mecánica relativamente Baja y Alta Ductilidad)
2:Ti Puro - Nivel de Oxígeno Estándar (La mejor combinación de Resistencia, Ductilidad
y Soldabilidad)
3:Ti Puro - Nivel de Oxígeno Medio (Alta Resistencia, usado para la fabricación de
matrices e intercambiadores de calor)
4:Ti Puro - Nivel de Oxígeno Alto
5: Ti - 6% Al - 4% V (Resistencia Mecánica Muy Alta. Alta Resistencia al Calor)
7: Ti Puro más 0.12 % a 0.25 % Pd, Nl de Oxígeno Estándar (Res. a la Corrosión
Superior en ambientes oxidantes y reducidos)
9: Ti - 3% Al - 2.5% V (Muy Alta Resistencia Mecánica y a la Corrosión)
12: Ti - 0.3% Mo - 0.8% Ni (Mejor Resistencia al Calor que los Titanios puros)
23:Ti - 6% Al - 4% V (Intersticial Extra Bajo, para aplicaciones de implante quirúrgico)
PROPIEDADES

17. Grado ASTM 1 2 5 7 9 12 23
Resistencia a la Tracción (Mpa) 240,00
345,0
0
895,00 345,00
620,
00
483,00 828,00
Resistencia Elástica (Mpa) 170,00
275,0
0
825,00 275,00
483,
00
345,00 759,00
Elongación (in 4D, min, %) 24,00 20,00 10,00 20,00
15,0
0
18,00 10,00
Reducción de Área (min, %) 30,00 30,00 25,00 30,00
25,0
0
25,00 15,00
Dureza Interpolada * Rb70 Rb80 Rc36 Rb80
Rc2
8
Rc17*

18. Otras:
La resistencia a la corrosión que
presenta es debida al fenómeno de
pasivación que sufre (se forma un
óxido que lo recubre). Es resistente
a temperatura ambiente al ácido
sulfúrico (H2SO4) diluido y al ácido
clorhídrico (HCl) diluido, así como a
otros ácidos orgánicos, también es
resistente a las bases, incluso en
caliente.
PROPIEDADES

19. La tripa natural ha sido
considerada como el
cordaje de tenis de
primera categoría
desde principios del
siglo XIX y ha sido y
sigue siendo el más
utilizado en los torneos
profesionales.
El colágeno de la serosa es un
componente fibroso que tiene una
construcción molecular diseñada para
soportar el estiramiento y la contracción
del intestino, y precisamente su
elasticidad es uno de los factores que
determina que la calidad del cordaje de
tenis sea buena o no.
TRIPA NATURAL

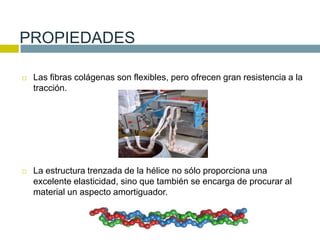

20.  Las fibras colágenas son flexibles, pero ofrecen gran resistencia a la
tracción.
 La estructura trenzada de la hélice no sólo proporciona una
excelente elasticidad, sino que también se encarga de procurar al
material un aspecto amortiguador.
PROPIEDADES

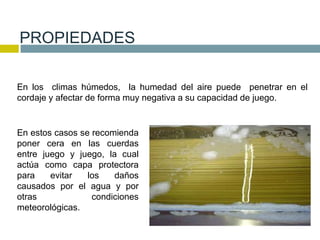

21. En los climas húmedos, la humedad del aire puede penetrar en el
cordaje y afectar de forma muy negativa a su capacidad de juego.
En estos casos se recomienda
poner cera en las cuerdas
entre juego y juego, la cual
actúa como capa protectora
para evitar los daños
causados por el agua y por
otras condiciones
meteorológicas.
PROPIEDADES

22. BIBLIOGRAFIA
 ( 1984). Enciclopedia de Ciencia y Técnica.
Tomo 13. Titanio. Salvat Editores S.A. ISBN
84-345-4490-3.
 Articulo Web: http://www.tenniswarehouse-
europe.com/lc/Naturalgut.html?lang=es
 J M García, F C García, F Serna, J L de la
Peña (2010). «High-performance aromatic
polyamides». Progress in Polymer Science 35
(5): pp. 623–686.
