DOCENTE: Ing. Jerling Hurtado González, Mgs.
Machala, 2022

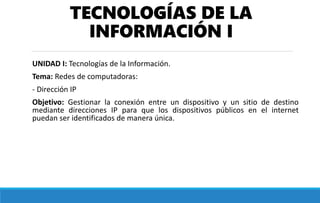

TECNOLOGÍAS DE LA
INFORMACIÓN I
UNIDAD I: Tecnologías de la Información.
Tema: Redes de computadoras:
- Dirección IP
Objetivo: Gestionar la conexión entre un dispositivo y un sitio de destino
mediante direcciones IP para que los dispositivos públicos en el internet
puedan ser identificados de manera única.

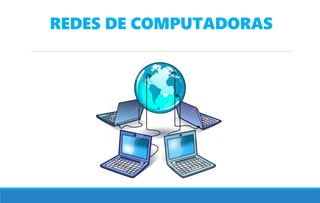

REDES DE COMPUTADORAS

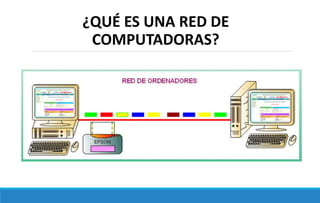

¿QUÉ ES UNA RED DE
COMPUTADORAS?

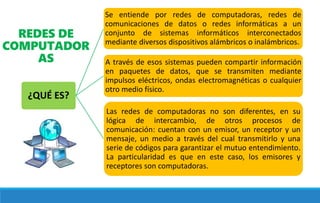

¿QUÉ ES?
Se entiende por redes de computadoras, redes de
comunicaciones de datos o redes informáticas a un
conjunto de sistemas informáticos interconectados
mediante diversos dispositivos alámbricos o inalámbricos.
A través de esos sistemas pueden compartir información
en paquetes de datos, que se transmiten mediante
impulsos eléctricos, ondas electromagnéticas o cualquier
otro medio físico.
Las redes de computadoras no son diferentes, en su
lógica de intercambio, de otros procesos de
comunicación: cuentan con un emisor, un receptor y un
mensaje, un medio a través del cual transmitirlo y una
serie de códigos para garantizar el mutuo entendimiento.
La particularidad es que en este caso, los emisores y
receptores son computadoras.
REDES DE
COMPUTADOR
AS
REDES DE COMPUTADORAS
TIPOS

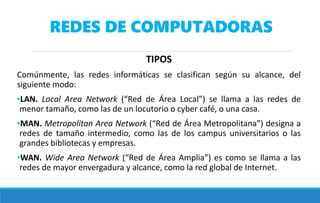

REDES DE COMPUTADORAS
TIPOS
Comúnmente, las redes informáticas se clasifican según su alcance, del
siguiente modo:
•LAN. Local Area Network (“Red de Área Local”) se llama a las redes de
menor tamaño, como las de un locutorio o cyber café, o una casa.
•MAN. Metropolitan Area Network (“Red de Área Metropolitana”) designa a
redes de tamaño intermedio, como las de los campus universitarios o las
grandes bibliotecas y empresas.
•WAN. Wide Area Network (“Red de Área Amplia”) es como se llama a las
redes de mayor envergadura y alcance, como la red global de Internet.
REDES DE COMPUTADORAS
TIPOS

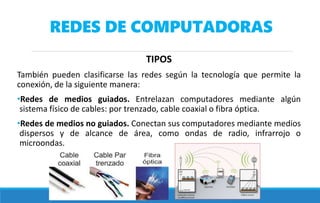

También pueden clasificarse las redes según la tecnología que permite la
conexión, de la siguiente manera:
•Redes de medios guiados. Entrelazan computadores mediante algún
sistema físico de cables: por trenzado, cable coaxial o fibra óptica.
•Redes de medios no guiados. Conectan sus computadores mediante medios
dispersos y de alcance de área, como ondas de radio, infrarrojo o
microondas.
REDES DE COMPUTADORAS
ELEMENTOS

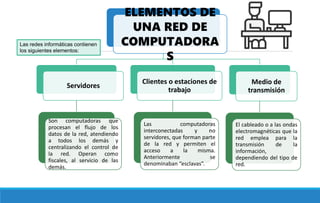

ELEMENTOS DE
UNA RED DE
COMPUTADORA
S
Servidores
Son computadoras que
procesan el flujo de los
datos de la red, atendiendo
a todos los demás y
centralizando el control de
la red. Operan como
fiscales, al servicio de las
demás.
Clientes o estaciones de
trabajo
Las computadoras
interconectadas y no
servidores, que forman parte
de la red y permiten el
acceso a la misma.
Anteriormente se
denominaban “esclavas”.
Medio de
transmisión
El cableado o a las ondas
electromagnéticas que la
red emplea para la
transmisión de la
información,
dependiendo del tipo de
red.
Las redes informáticas contienen
los siguientes elementos:

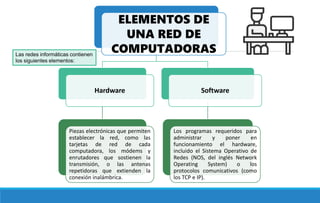

ELEMENTOS DE
UNA RED DE
COMPUTADORAS
Hardware
Piezas electrónicas que permiten
establecer la red, como las
tarjetas de red de cada
computadora, los módems y
enrutadores que sostienen la
transmisión, o las antenas
repetidoras que extienden la
conexión inalámbrica.
Software
Los programas requeridos para
administrar y poner en
funcionamiento el hardware,
incluido el Sistema Operativo de
Redes (NOS, del inglés Network
Operating System) o los
protocolos comunicativos (como
los TCP e IP).
Las redes informáticas contienen
los siguientes elementos:

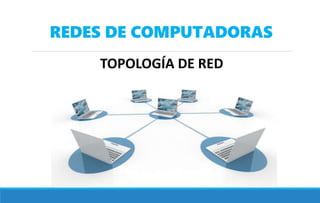

REDES DE COMPUTADORAS
TOPOLOGÍA DE RED

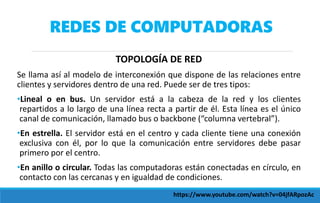

REDES DE COMPUTADORAS
TOPOLOGÍA DE RED
Se llama así al modelo de interconexión que dispone de las relaciones entre
clientes y servidores dentro de una red. Puede ser de tres tipos:
•Lineal o en bus. Un servidor está a la cabeza de la red y los clientes
repartidos a lo largo de una línea recta a partir de él. Esta línea es el único
canal de comunicación, llamado bus o backbone (“columna vertebral”).
•En estrella. El servidor está en el centro y cada cliente tiene una conexión
exclusiva con él, por lo que la comunicación entre servidores debe pasar
primero por el centro.
•En anillo o circular. Todas las computadoras están conectadas en círculo, en
contacto con las cercanas y en igualdad de condiciones.
https://www.youtube.com/watch?v=04jfARpozAc

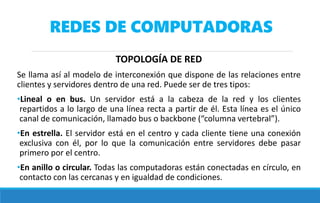

REDES DE COMPUTADORAS
TOPOLOGÍA DE RED
Se llama así al modelo de interconexión que dispone de las relaciones entre
clientes y servidores dentro de una red. Puede ser de tres tipos:
•Lineal o en bus. Un servidor está a la cabeza de la red y los clientes
repartidos a lo largo de una línea recta a partir de él. Esta línea es el único
canal de comunicación, llamado bus o backbone (“columna vertebral”).
•En estrella. El servidor está en el centro y cada cliente tiene una conexión
exclusiva con él, por lo que la comunicación entre servidores debe pasar
primero por el centro.
•En anillo o circular. Todas las computadoras están conectadas en círculo, en
contacto con las cercanas y en igualdad de condiciones.
REDES DE COMPUTADORAS
DIRECCIÓN IP

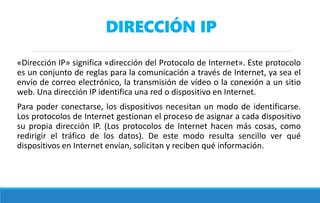

DIRECCIÓN IP
«Dirección IP» significa «dirección del Protocolo de Internet». Este protocolo
es un conjunto de reglas para la comunicación a través de Internet, ya sea el
envío de correo electrónico, la transmisión de vídeo o la conexión a un sitio
web. Una dirección IP identifica una red o dispositivo en Internet.
Para poder conectarse, los dispositivos necesitan un modo de identificarse.
Los protocolos de Internet gestionan el proceso de asignar a cada dispositivo
su propia dirección IP. (Los protocolos de Internet hacen más cosas, como
redirigir el tráfico de los datos). De este modo resulta sencillo ver qué
dispositivos en Internet envían, solicitan y reciben qué información.

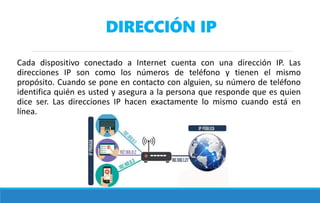

DIRECCIÓN IP
Cada dispositivo conectado a Internet cuenta con una dirección IP. Las
direcciones IP son como los números de teléfono y tienen el mismo
propósito. Cuando se pone en contacto con alguien, su número de teléfono
identifica quién es usted y asegura a la persona que responde que es quien
dice ser. Las direcciones IP hacen exactamente lo mismo cuando está en
línea.

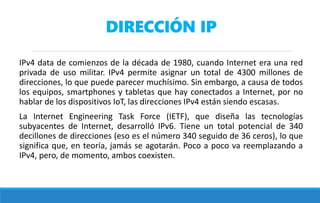

DIRECCIÓN IP
IPv4 data de comienzos de la década de 1980, cuando Internet era una red
privada de uso militar. IPv4 permite asignar un total de 4300 millones de
direcciones, lo que puede parecer muchísimo. Sin embargo, a causa de todos
los equipos, smartphones y tabletas que hay conectados a Internet, por no
hablar de los dispositivos IoT, las direcciones IPv4 están siendo escasas.
La Internet Engineering Task Force (IETF), que diseña las tecnologías
subyacentes de Internet, desarrolló IPv6. Tiene un total potencial de 340
decillones de direcciones (eso es el número 340 seguido de 36 ceros), lo que
significa que, en teoría, jamás se agotarán. Poco a poco va reemplazando a
IPv4, pero, de momento, ambos coexisten.

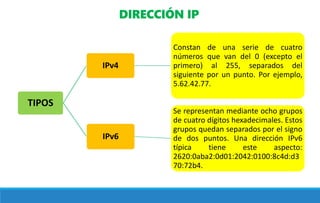

TIPOS
IPv4
Constan de una serie de cuatro
números que van del 0 (excepto el
primero) al 255, separados del
siguiente por un punto. Por ejemplo,
5.62.42.77.
IPv6
Se representan mediante ocho grupos
de cuatro dígitos hexadecimales. Estos
grupos quedan separados por el signo
de dos puntos. Una dirección IPv6
típica tiene este aspecto:
2620:0aba2:0d01:2042:0100:8c4d:d3
70:72b4.
DIRECCIÓN IP
DIRECCIÓN IP

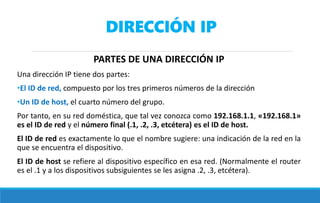

PARTES DE UNA DIRECCIÓN IP
Una dirección IP tiene dos partes:
•El ID de red, compuesto por los tres primeros números de la dirección
•Un ID de host, el cuarto número del grupo.
Por tanto, en su red doméstica, que tal vez conozca como 192.168.1.1, «192.168.1»
es el ID de red y el número final (.1, .2, .3, etcétera) es el ID de host.
El ID de red es exactamente lo que el nombre sugiere: una indicación de la red en la
que se encuentra el dispositivo.
El ID de host se refiere al dispositivo específico en esa red. (Normalmente el router
es el .1 y a los dispositivos subsiguientes se les asigna .2, .3, etcétera).
DIRECCIÓN IP

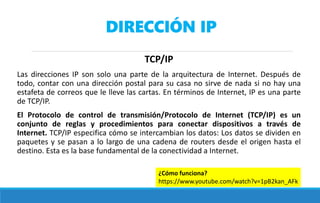

TCP/IP
Las direcciones IP son solo una parte de la arquitectura de Internet. Después de
todo, contar con una dirección postal para su casa no sirve de nada si no hay una
estafeta de correos que le lleve las cartas. En términos de Internet, IP es una parte
de TCP/IP.
El Protocolo de control de transmisión/Protocolo de Internet (TCP/IP) es un
conjunto de reglas y procedimientos para conectar dispositivos a través de
Internet. TCP/IP especifica cómo se intercambian los datos: Los datos se dividen en
paquetes y se pasan a lo largo de una cadena de routers desde el origen hasta el
destino. Esta es la base fundamental de la conectividad a Internet.
¿Cómo funciona?
https://www.youtube.com/watch?v=1pB2kan_AFk

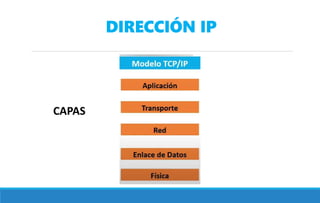

DIRECCIÓN IP
CAPAS
REDES DE COMPUTADORAS
DIRECCIONAMIENTO IP Y SUBREDES

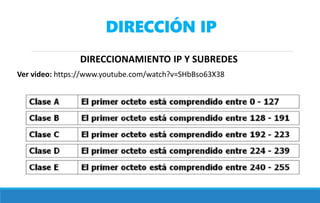

DIRECCIÓN IP
DIRECCIONAMIENTO IP Y SUBREDES
Ver video: https://www.youtube.com/watch?v=SHbBso63X38

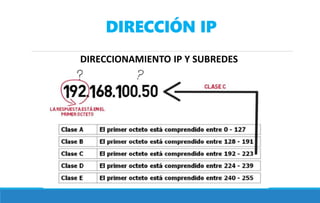

DIRECCIÓN IP
DIRECCIONAMIENTO IP Y SUBREDES

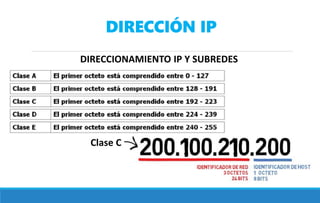

DIRECCIÓN IP
DIRECCIONAMIENTO IP Y SUBREDES
Clase C
DIRECCIÓN IP

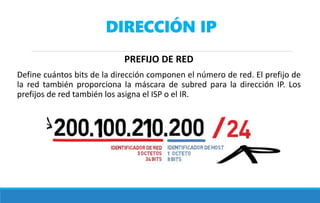

PREFIJO DE RED
Define cuántos bits de la dirección componen el número de red. El prefijo de
la red también proporciona la máscara de subred para la dirección IP. Los
prefijos de red también los asigna el ISP o el IR.
DIRECCIÓN IP

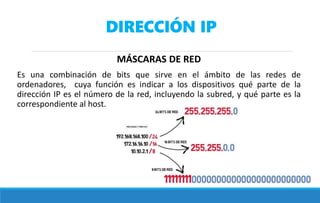

MÁSCARAS DE RED
Es una combinación de bits que sirve en el ámbito de las redes de
ordenadores, cuya función es indicar a los dispositivos qué parte de la
dirección IP es el número de la red, incluyendo la subred, y qué parte es la
correspondiente al host.
