Este documento describe los componentes y características de una red física y lógica. Detalla las diferentes topologías físicas como anillo, bus y estrella, así como las topologías lógicas como anillo-estrella y bus-estrella. También explica los componentes de una red como placas de red, cables, concentradores y sistemas operativos de red.

1. Red física Es la forma en la que el cableado se realiza en una red. Existen tres topologías físicas puras: - Topología en anillo. - Topología en bus. - Topología en estrella. Existen mezclas de topologías físicas, dando lugar a redes que están compuestas por más de una topología física.

2. Comunicaciones de la red fisica Infraestructura de red de comunicaciones de datos compuesta por redes locales instaladas en las oficinas o edificios de la Corporación y líneas de comunicaciones conectando dichos edificios. La función de Comunicaciones – Red Física consiste en instalar, mantener y mejorar la infraestructura de la red que soporta los servicios de comunicaciones de datos, con objeto de permitir a empleados públicos y autoridades de la Diputación de Valencia, el uso compartido de la información y recursos informáticos de la Corporación, así como, su acceso a Internet.

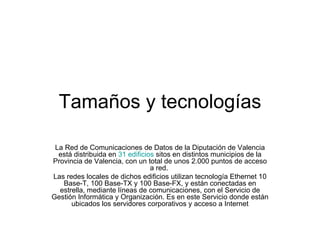

3. Tamaños y tecnologías La Red de Comunicaciones de Datos de la Diputación de Valencia está distribuida en 31 edificios sitos en distintos municipios de la Provincia de Valencia, con un total de unos 2.000 puntos de acceso a red. Las redes locales de dichos edificios utilizan tecnología Ethernet 10 Base-T, 100 Base-TX y 100 Base-FX, y están conectadas en estrella, mediante líneas de comunicaciones, con el Servicio de Gestión Informática y Organización. Es en este Servicio donde están ubicados los servidores corporativos y acceso a Internet

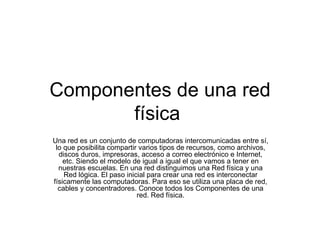

4. Componentes de una red física Una red es un conjunto de computadoras intercomunicadas entre sí, lo que posibilita compartir varios tipos de recursos, como archivos, discos duros, impresoras, acceso a correo electrónico e Internet, etc. Siendo el modelo de igual a igual el que vamos a tener en nuestras escuelas. En una red distinguimos una Red física y una Red lógica. El paso inicial para crear una red es interconectar físicamente las computadoras. Para eso se utiliza una placa de red, cables y concentradores. Conoce todos los Componentes de una red. Red física.

5. Linias de comunicación de la red física 5 líneas Punto a Punto de 2 Mbps, una de ellas como respaldo a la línea ATM y las cuatro restantes en grandes edificios, sitos en la ciudad de Valencia, con un elevado número de usuarios conectados en red. 7 Líneas Punto a Punto de 512 Kbps para edificios localizados en Valencia y Provincia, considerados medianos por el número de usuarios que contienen. 6 líneas Frame Relay de 256 Kbps en pequeñas oficinas de recaudación repartidas en distintos municipios de la Provincia. Incorporándose, el conjunto, a la Red Corporativa mediante un acceso único Punto a Punto de 2 Mbps. 13 líneas ADSL de 4 Mbps para pequeñas oficinas, ubicadas en Valencia y Provincia, que conforman una Red Privada Virtual. Esta RPV se incorpora a la Red Corporativa mediante un acceso único Punto a Punto de 1 Mbps.

6. Red lógica La topología de una red define únicamente la distribución del cable que interconecta los diferentes ordenadores, es decir, es el mapa de distribución del cable que forma la intranet. Define cómo se organiza el cable de las estaciones de trabajo. A la hora de instalar una red, es importante seleccionar la topología más adecuada a las necesidades existentes.

7. Factores de una red logica La distribución de los equipos a interconectar. - El tipo de aplicaciones que se van a ejecutar. - La inversión que se quiere hacer. - El coste que se quiere dedicar al mantenimiento y actualización de la red local. - El tráfico que va a soportar la red local. - La capacidad de expansión. Se debe diseñar una intranet teniendo en cuenta la escalabilidad. No se debe confundir el término topología con el de arquitectura. La arquitectura de una red engloba: - La topología. - El método de acceso al cable. - Protocolos de comunicaciones. Actualmente la topología está directamente relacionada con el método de acceso al cable, puesto que éste depende casi directamente de la tarjeta de red y ésta depende de la topología elegida.

8. Topología de la red lógica Es la forma de conseguir el funcionamiento de una topología física cableando la red de una forma más eficiente. Existen topologías lógicas definidas: - Topología anillo-estrella: implementa un anillo a través de una estrella física. - Topología bus-estrella: implementa una topología en bus a través de una estrella física.

9. Componentes de una red lógicas Una vez que hemos definido los componentes físicos hemos de pasar a instalar el sistema operativo de red en los servidores, que permita a los usuarios comunicarse por la red y compartir recursos como archivos e impresoras. Un sistema operativo de red permite ofrecer servicios a través de la red, a otros usuarios. Existen diferentes tipos de sistemas operativos de red. Por ejemplo, Microsoft ha creado una serie de sistemas operativos entre los que se cuentan: Windows 95, Windows NT, Windows 98, y, más recientemente, el sistema operativo Windows 2000 y Windows XP. Conoce todos los Componentes de una red.

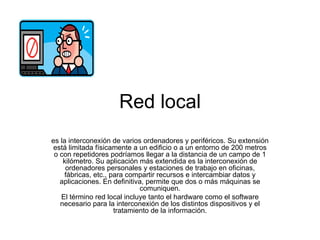

10. Red local es la interconexión de varios ordenadores y periféricos. Su extensión está limitada físicamente a un edificio o a un entorno de 200 metros o con repetidores podríamos llegar a la distancia de un campo de 1 kilómetro. Su aplicación más extendida es la interconexión de ordenadores personales y estaciones de trabajo en oficinas, fábricas, etc., para compartir recursos e intercambiar datos y aplicaciones. En definitiva, permite que dos o más máquinas se comuniquen. El término red local incluye tanto el hardware como el software necesario para la interconexión de los distintos dispositivos y el tratamiento de la información.

11. Características de una red local Tecnología broadcast (difusión) con el medio de transmisión compartido. Capacidad de transmisión comprendida entre 1 Mbps y 1 Gbps. Extensión máxima no superior a 3km (una FDDI puede llegar a 200km) Uso de un medio de comunicación privado La simplicidad del medio de transmisión que utiliza ( cable coaxial , cables telefónicos y fibra óptica ) La facilidad con que se pueden efectuar cambios en el hardware y el software Gran variedad y número de dispositivos conectados Posibilidad de conexión con otras redes Limitante de 100 m

12. Topología de la red local La topología lógica de una red es la forma en que los Host se comunican a través del medio. Los dos tipos más comunes de topologías lógicas son broadcast y transmisión de Token .

13. Descripción de una red local La red está conectada a Internet. Esta se encuentra protegida de ataques externos mediante un firewall (no completamente protegido). Luego pasamos a una Zona Desmilitarizada. En esta zona se encuentran los servidores que tienen contacto con el exterior y además protege a la red interna. Los servidores se encuentran comunicados con las estaciones de trabajo, a través, de un Hub o Switch. Los clientes de esta red son estaciones en las que corren sistemas operativos como Mac, Linux y Windows, además tenemos una impresora de red y podemos disponer de otros periféricos como escáneres, faxes, etc. (algunos de estos necesitando un software adicional para realizar el trabajo). Se puede ver en esta red un dispositivo Wireless, bluetooth y cualquiera que muestre las características necesarias para el funcionamiento de una red local.

14. Tipos de red local La oferta de redes de área local es muy amplia, existiendo soluciones casi para cualquier circunstancia. Podemos seleccionar el tipo de cable, la topología e incluso el tipo de transmisión que más se adapte a nuestras necesidades. Sin embargo, de toda esta oferta las soluciones más extendidas son tres: Ethernet , Token Ring y Arcnet .

15. intranet Una Intranet es una red informática privada, o web empresarial que utiliza normas y protocolos de Internet, para permitir a los miembros de una organización comunicarse y colaborar entre si con mayor eficacia, aumentando la productividad.

16. En lo que se basa la intranet Las intranets se basan en tecnologías y protocolos de normas abiertas especiales. También se puede ver como un sitio Web interno al que solo tienen acceso los empleados de la compañía. Por más pequeña que sea una compañía, las comunicaciones internas pueden ser una labor complicada. Si en un matrimonio o en una familia hay dificultades para comunicarse, es lógico que lo mismo suceda en una organización con 30 o 50 empleados. Cuando no hay un medio eficiente que centralice la información, esta se puede difundir de forma distorsionada o incompleta y se pueden generar rumores que afectan la confianza de los empleados o la productividad de los grupos de trabajo

17. La diferencia del intranet con un sitio Web La gran diferencia con un sitio Web es que se trata de una red interna, exclusiva de la empresa, que ofrece contenidos tales como el reglamento de trabajo, boletines internos, directorio de empleados, calendarios, información sobre políticas de la empresa y decisiones laborales, memorandos, foros y tableros de mensajes, entre muchos otros. Cuando además de estos contenidos de interés interno, las organizaciones permiten a sus proveedores, clientes o asociados el acceso a ciertos contenidos, se dice que han implantado una extranet; es decir, una intranet con privilegios de acceso a terceros.

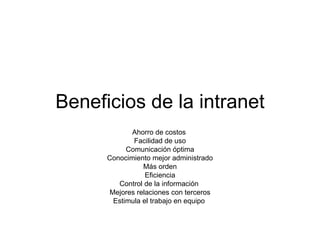

18. Beneficios de la intranet Ahorro de costos Facilidad de uso Comunicación óptima Conocimiento mejor administrado Más orden Eficiencia Control de la información Mejores relaciones con terceros Estimula el trabajo en equipo

19. Unidades del intranet Organización e integración de datos Facilidad de consulta de documentos Recursos humanos Cartelera Virtual Boletines de Información Sistemas de Colaboración y flujo de trabajo Servicio al Cliente Interno Agendas de trabajo Mercadeo y ventas

20. Red extendida En el proceso de modernización de la arquitectura informática empresarial, es importante tener en cuenta las Unidades de Negocio de las empresas y las entidades del ecosistema en el que participa. Este ecosistema se denomina la red empresarial extendida, la cual considera las unidades de negocio de una empresa, su red de clientes, proveedores, entidades reguladoras, asociados de negocio y proveedores de servicios entre otros.

21. La importancia de la red extendida los proyectos SOA para automatización de procesos de negocio, es importante tener en cuenta las entidades externas a una empresa, con las cuales se intercambia información y servicios. Los procesos de negocio deben considerar los sistemas externos y puntos de integración (end-points) requeridos para crear procesos de la cadena de valor que transgreden los límites de una compañía. A continuación se presenta un ejemplo de una arquitectura SOA de procesos de negocio la cual considera una red empresarial extendida en el sector financiero:

22. Estructura de la red extendida En toda red existe una colección de máquinas para correr programas de usuario ( aplicaciones ). Seguiremos la terminología de una de las primeras redes, denominada ARPANET, y llamaremos hostales a las máquinas antes mencionadas. También, en algunas ocasiones se utiliza el término sistema terminal o sistema final.

23. Aplicaciones de la red extendida El reemplazo de una máquina grande por estaciones de trabajo sobre una LAN no ofrece la posibilidad de introducir muchas aplicaciones nuevas , aunque podrían mejorarse la fiabilidad y el rendimiento. Sin embargo, la disponibilidad de una WAN ( ya estaba antes ) si genera nuevas aplicaciones viables, y algunas de ellas pueden ocasionar importantes efectos en la totalidad de la sociedad . Para dar una idea sobre algunos de los usos importantes de redes de ordenadores, veremos ahora brevemente tres ejemplos: el acceso a programas remotos, el acceso a bases de datos remotas y facilidades de comunicación de valor añadido.

24. Uso de redes extendidas Las redes en general, consisten en "compartir recursos ", y uno de sus objetivo es hacer que todos los programas , datos y equipo estén disponibles para cualquiera de la red que así lo solicite, sin importar la localización física del recurso y del usuario. En otras palabras, el hecho de que el usuario se encuentre a 1000 km de distancia de los datos , no debe evitar que este los pueda utilizar como si fueran originados localmente.
