Este documento describe diferentes tipos de topologías de redes, incluyendo topologías físicas como bus, anillo, estrella, estrella extendida y jerárquica, y topologías lógicas. Explica que las topologías físicas identifican cómo están conectadas las computadoras al medio físico, mientras que las topologías lógicas definen cómo el medio es accedido por las computadoras. Luego proporciona más detalles sobre cada tipo de topología física, incluyendo ejemplos.

1. 1
Topologías de Redes
Ing. Marbella Muñoz

2. 2
Topologías Físicas y Lógicas
Topologías Físicas: identifican como están
conectadas las computadoras a medio físico
(cables).
– Por ejemplo, esta edificio esta cableada en una
topología de estrella extendida
Topologías Lógicas: definen como el medio
es accedido por los computadores.
– Ej., en esta clase los “hosts” acceden al medio
en la base del primero en llegar, es el primero
en ser servido

3. 3

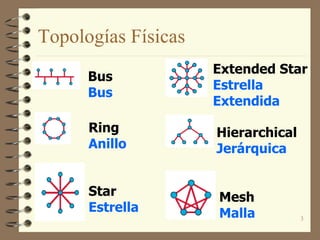

Topologías Físicas
Bus
Bus
Ring
Anillo
Star
Estrella
Extended Star
Estrella
Extendida
Hierarchical
Jerárquica
Mesh
Malla

4. 4
Bus Topology
 Un solo “backbone”
 Todos los “hosts”
directamente conectados
al “backbone”
 Cada final (extremo) del
bus debe estar terminado
propiamente
 Ej. 10Base2

5. 5
Ring Topology (Anillo)
 No existe un backbone
 Cada uno de los “hosts”
está conectado
directamente a cada uno
de sus vecinos
 Utilizado por la
topología lógica de
“token passing”
 Ej. IBM Token Ring

6. 6
Star Topology (Estrella)
 Todos los equipos
conectados a un punto
central
 El centro de la estrella es
usualmente un “hub” o
un “switch”
 Usado por las
tecnologías Ethernet
 Ej. 10BaseTX

7. 7

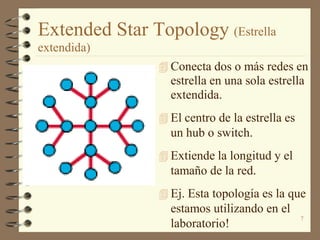

Extended Star Topology (Estrella
extendida)
 Conecta dos o más redes en
estrella en una sola estrella
extendida.
 El centro de la estrella es
un hub o switch.
 Extiende la longitud y el
tamaño de la red.
 Ej. Esta topología es la que
estamos utilizando en el
laboratorio!

8. 8
Hierarchical Topology (Jerarquica)
 Similar a la de estrella
extendida, excepto que
un computador controla
el tráfico (no un hub o
switch).
Server

9. 9
Mesh Topology (Malla)
 Cada host tiene su propia
conexión con cada uno
de los otros hosts.
 Utilizada en situaciones
donde la comunicación
no debe ser interrumpida.
 Ej. Central Nuclear
