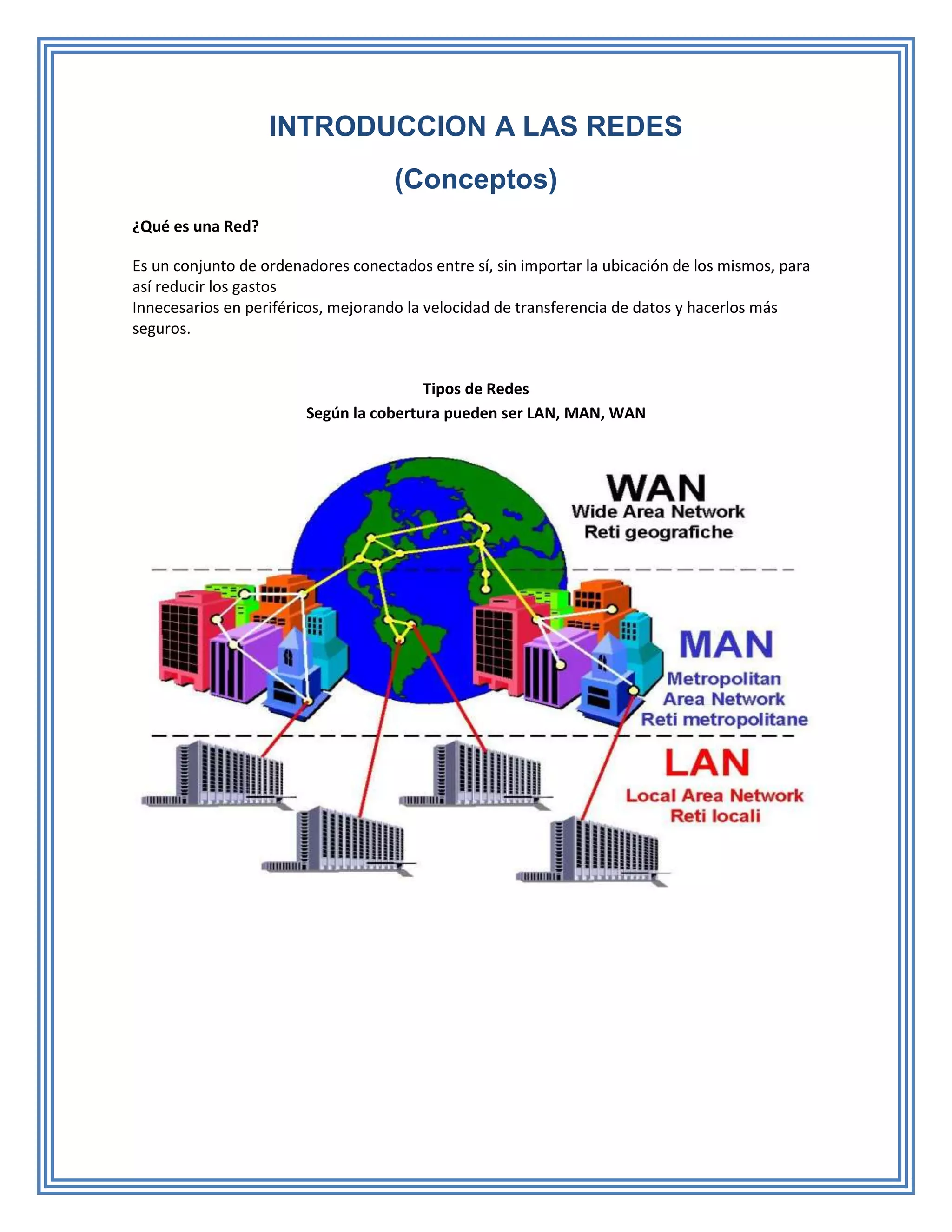

1. INTRODUCCION A LAS REDES
(Conceptos)
¿Qué es una Red?
Es un conjunto de ordenadores conectados entre sí, sin importar la ubicación de los mismos, para
así reducir los gastos
Innecesarios en periféricos, mejorando la velocidad de transferencia de datos y hacerlos más
seguros.
Tipos de Redes
Según la cobertura pueden ser LAN, MAN, WAN

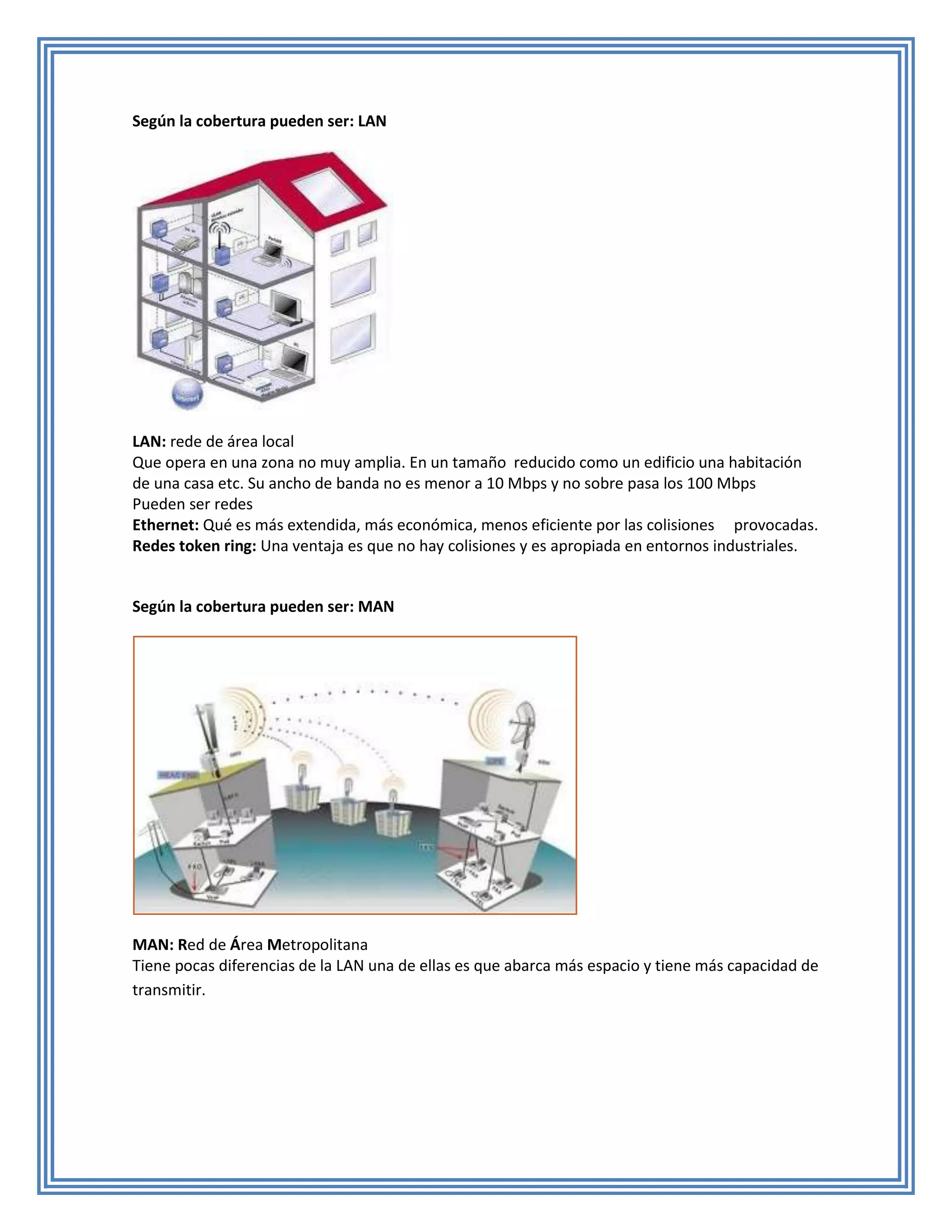

2. Según la cobertura pueden ser: LAN
LAN: rede de área local
Que opera en una zona no muy amplia. En un tamaño reducido como un edificio una habitación
de una casa etc. Su ancho de banda no es menor a 10 Mbps y no sobre pasa los 100 Mbps
Pueden ser redes
Ethernet: Qué es más extendida, más económica, menos eficiente por las colisiones provocadas.
Redes token ring: Una ventaja es que no hay colisiones y es apropiada en entornos industriales.
Según la cobertura pueden ser: MAN
MAN: Red de Área Metropolitana
Tiene pocas diferencias de la LAN una de ellas es que abarca más espacio y tiene más capacidad de
transmitir.

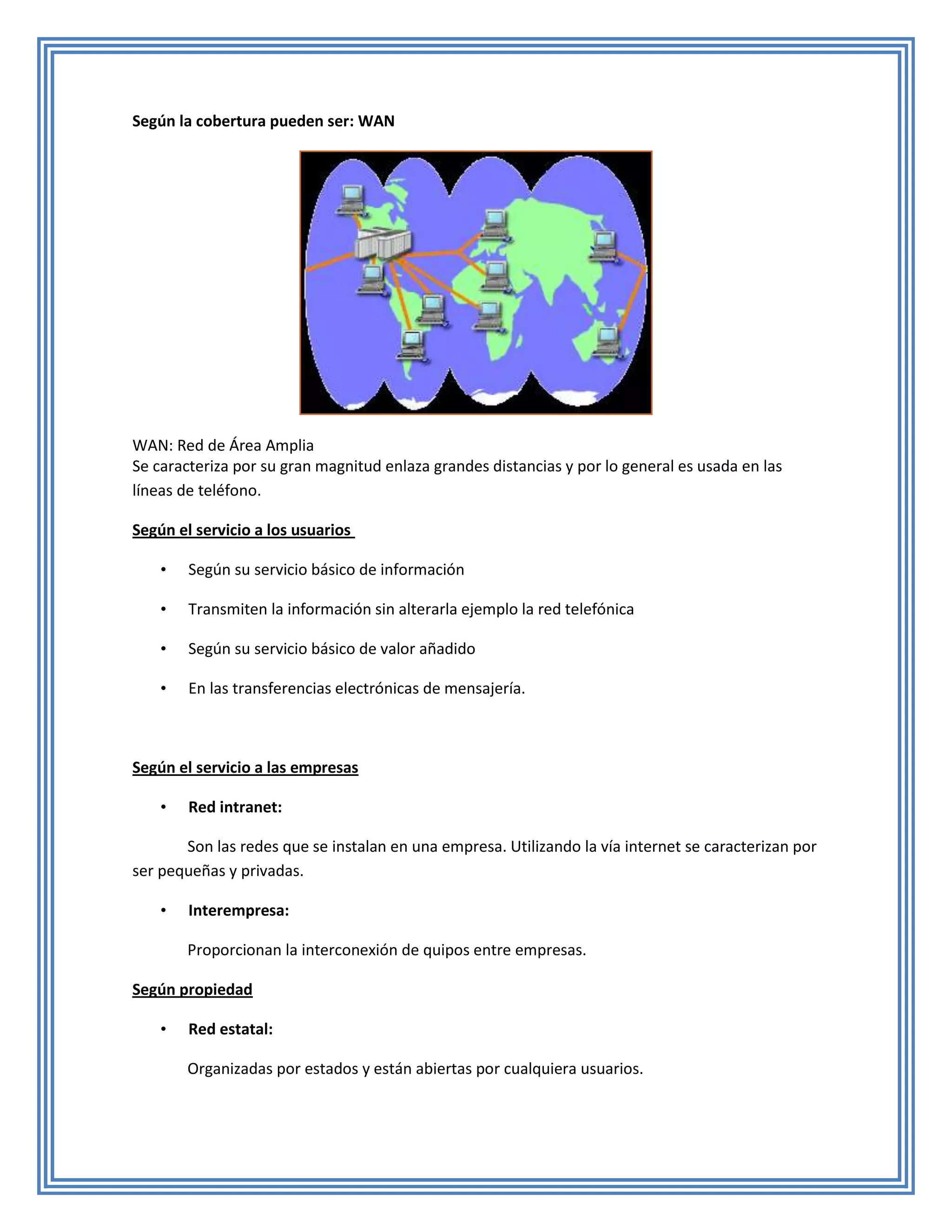

3. Según la cobertura pueden ser: WAN
WAN: Red de Área Amplia
Se caracteriza por su gran magnitud enlaza grandes distancias y por lo general es usada en las
líneas de teléfono.
Según el servicio a los usuarios
• Según su servicio básico de información
• Transmiten la información sin alterarla ejemplo la red telefónica
• Según su servicio básico de valor añadido
• En las transferencias electrónicas de mensajería.
Según el servicio a las empresas
• Red intranet:
Son las redes que se instalan en una empresa. Utilizando la vía internet se caracterizan por
ser pequeñas y privadas.
• Interempresa:
Proporcionan la interconexión de quipos entre empresas.
Según propiedad
• Red estatal:
Organizadas por estados y están abiertas por cualquiera usuarios.

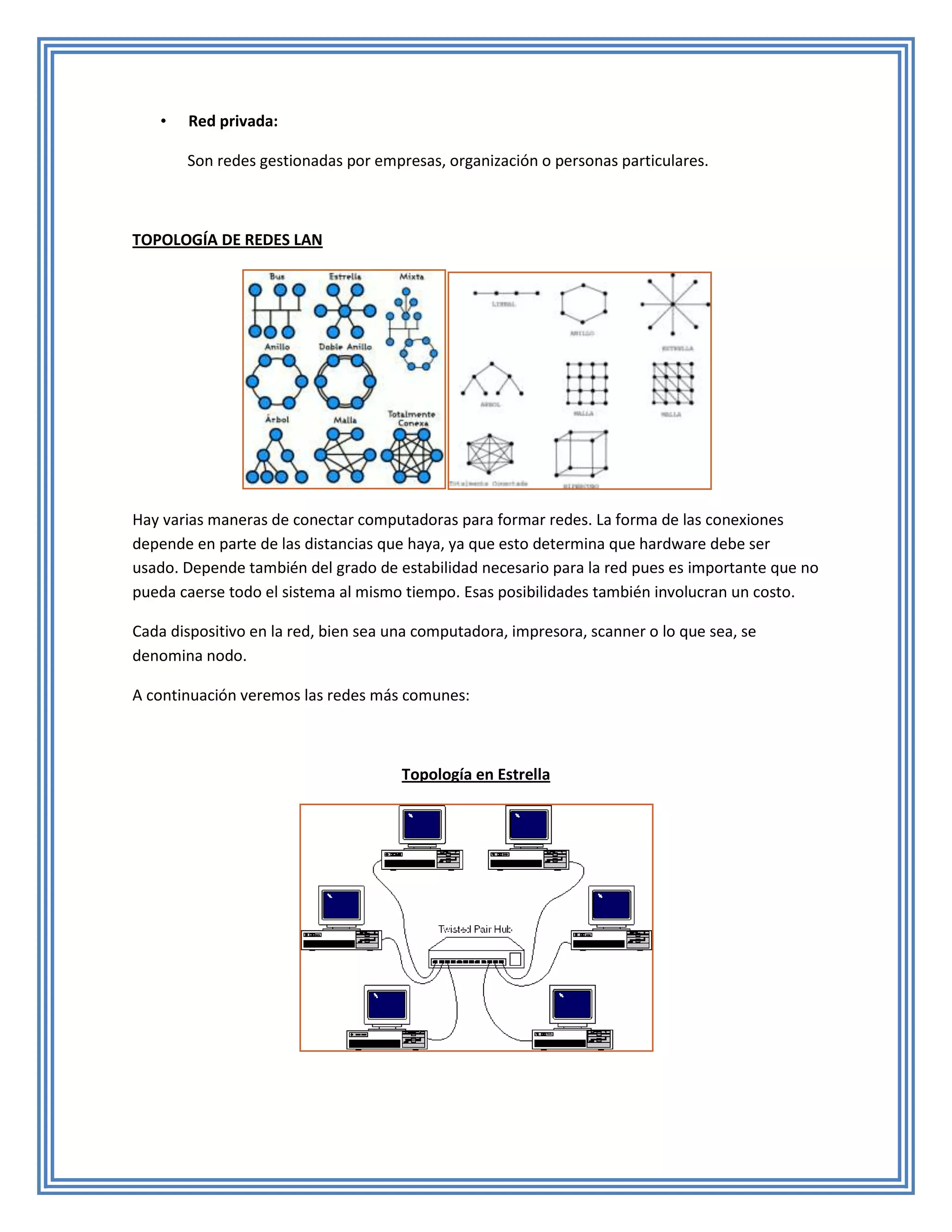

4. • Red privada:
Son redes gestionadas por empresas, organización o personas particulares.
TOPOLOGÍA DE REDES LAN
Hay varias maneras de conectar computadoras para formar redes. La forma de las conexiones
depende en parte de las distancias que haya, ya que esto determina que hardware debe ser
usado. Depende también del grado de estabilidad necesario para la red pues es importante que no
pueda caerse todo el sistema al mismo tiempo. Esas posibilidades también involucran un costo.
Cada dispositivo en la red, bien sea una computadora, impresora, scanner o lo que sea, se
denomina nodo.
A continuación veremos las redes más comunes:
Topología en Estrella

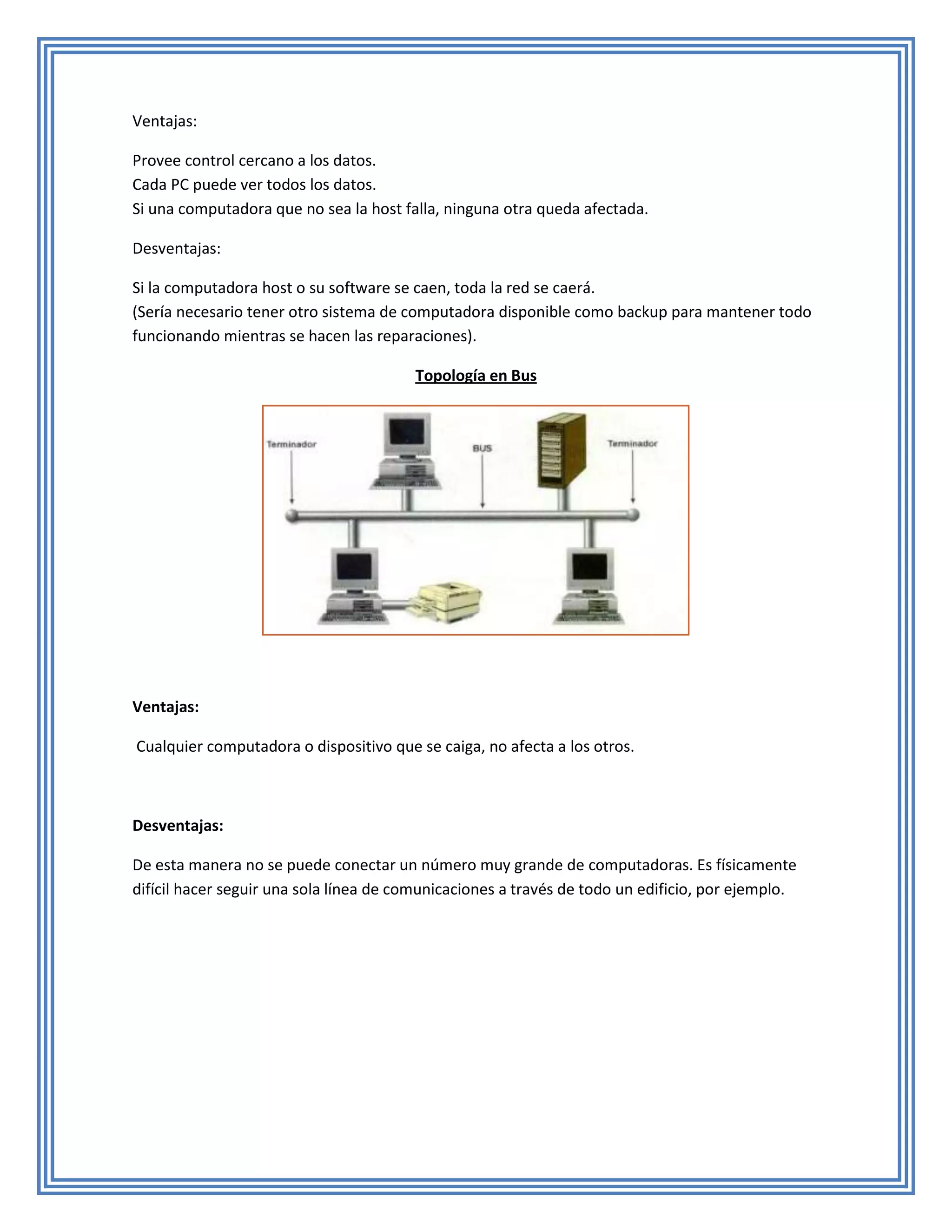

5. Ventajas:
Provee control cercano a los datos.
Cada PC puede ver todos los datos.
Si una computadora que no sea la host falla, ninguna otra queda afectada.
Desventajas:
Si la computadora host o su software se caen, toda la red se caerá.
(Sería necesario tener otro sistema de computadora disponible como backup para mantener todo
funcionando mientras se hacen las reparaciones).
Topología en Bus
Ventajas:
Cualquier computadora o dispositivo que se caiga, no afecta a los otros.
Desventajas:
De esta manera no se puede conectar un número muy grande de computadoras. Es físicamente
difícil hacer seguir una sola línea de comunicaciones a través de todo un edificio, por ejemplo.

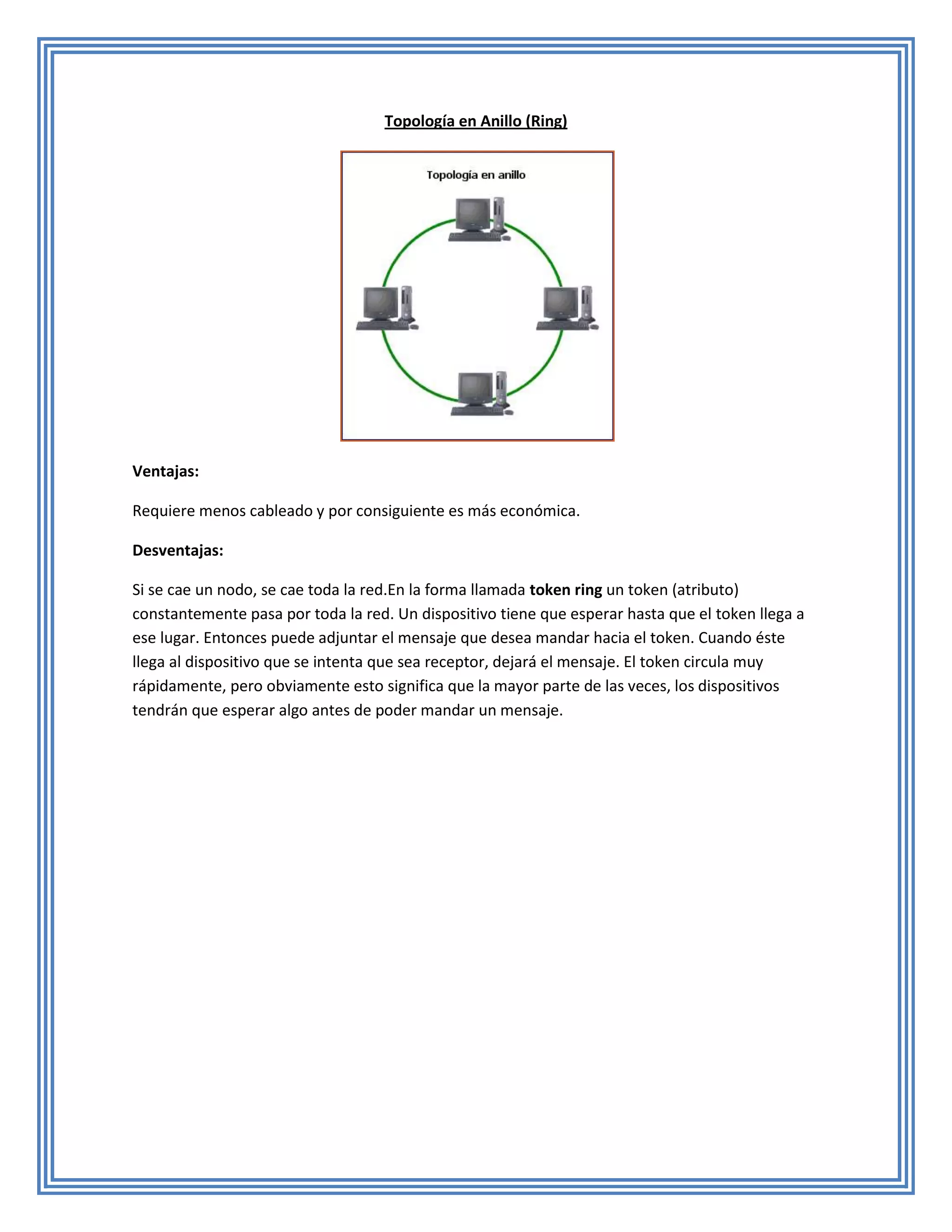

6. Topología en Anillo (Ring)
Ventajas:
Requiere menos cableado y por consiguiente es más económica.
Desventajas:
Si se cae un nodo, se cae toda la red.En la forma llamada token ring un token (atributo)
constantemente pasa por toda la red. Un dispositivo tiene que esperar hasta que el token llega a
ese lugar. Entonces puede adjuntar el mensaje que desea mandar hacia el token. Cuando éste
llega al dispositivo que se intenta que sea receptor, dejará el mensaje. El token circula muy
rápidamente, pero obviamente esto significa que la mayor parte de las veces, los dispositivos
tendrán que esperar algo antes de poder mandar un mensaje.

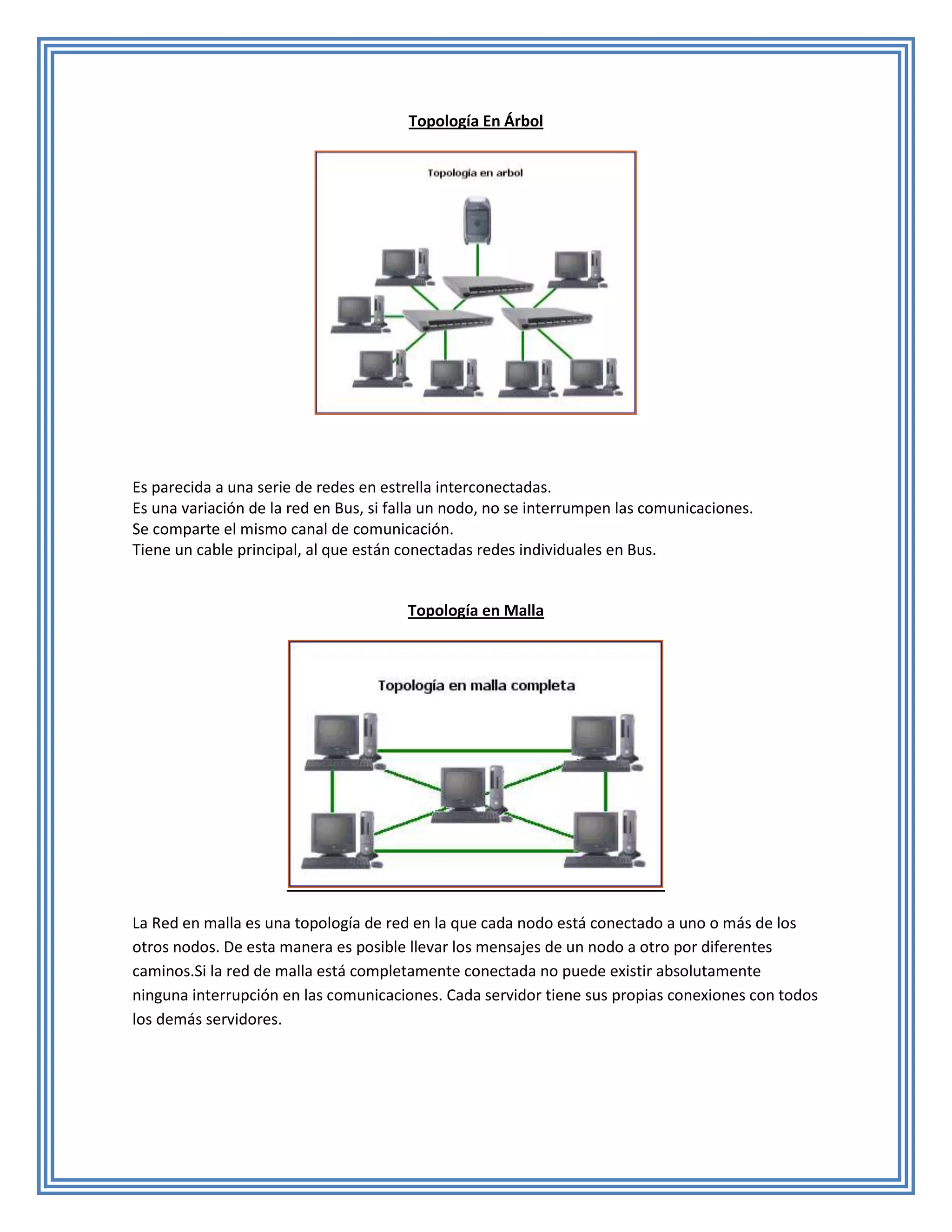

7. Topología En Árbol
Es parecida a una serie de redes en estrella interconectadas.
Es una variación de la red en Bus, si falla un nodo, no se interrumpen las comunicaciones.
Se comparte el mismo canal de comunicación.
Tiene un cable principal, al que están conectadas redes individuales en Bus.
Topología en Malla
La Red en malla es una topología de red en la que cada nodo está conectado a uno o más de los
otros nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes
caminos.Si la red de malla está completamente conectada no puede existir absolutamente
ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias conexiones con todos
los demás servidores.

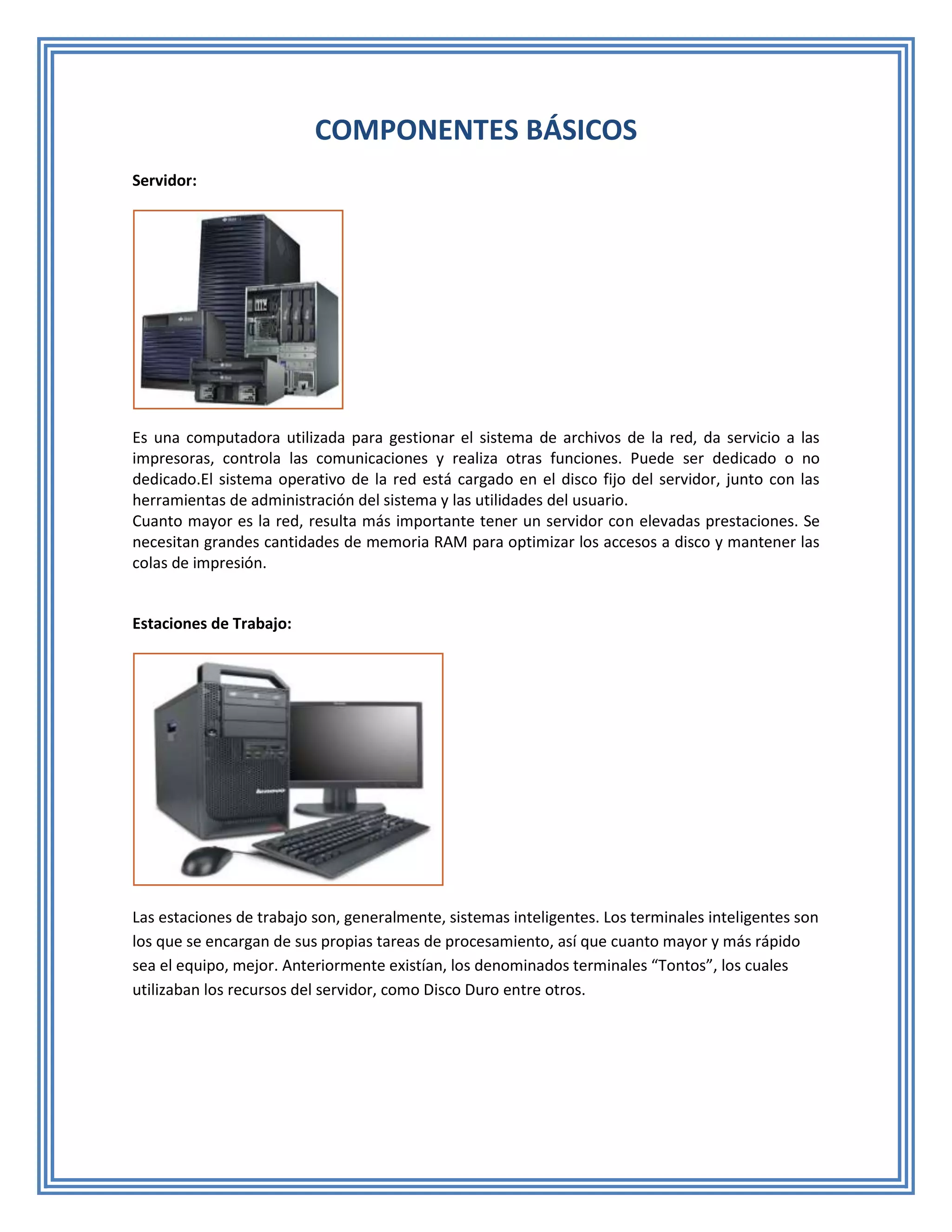

8. COMPONENTES BÁSICOS
Servidor:
Es una computadora utilizada para gestionar el sistema de archivos de la red, da servicio a las
impresoras, controla las comunicaciones y realiza otras funciones. Puede ser dedicado o no
dedicado.El sistema operativo de la red está cargado en el disco fijo del servidor, junto con las
herramientas de administración del sistema y las utilidades del usuario.
Cuanto mayor es la red, resulta más importante tener un servidor con elevadas prestaciones. Se
necesitan grandes cantidades de memoria RAM para optimizar los accesos a disco y mantener las
colas de impresión.
Estaciones de Trabajo:
Las estaciones de trabajo son, generalmente, sistemas inteligentes. Los terminales inteligentes son
los que se encargan de sus propias tareas de procesamiento, así que cuanto mayor y más rápido
sea el equipo, mejor. Anteriormente existían, los denominados terminales “Tontos”, los cuales
utilizaban los recursos del servidor, como Disco Duro entre otros.

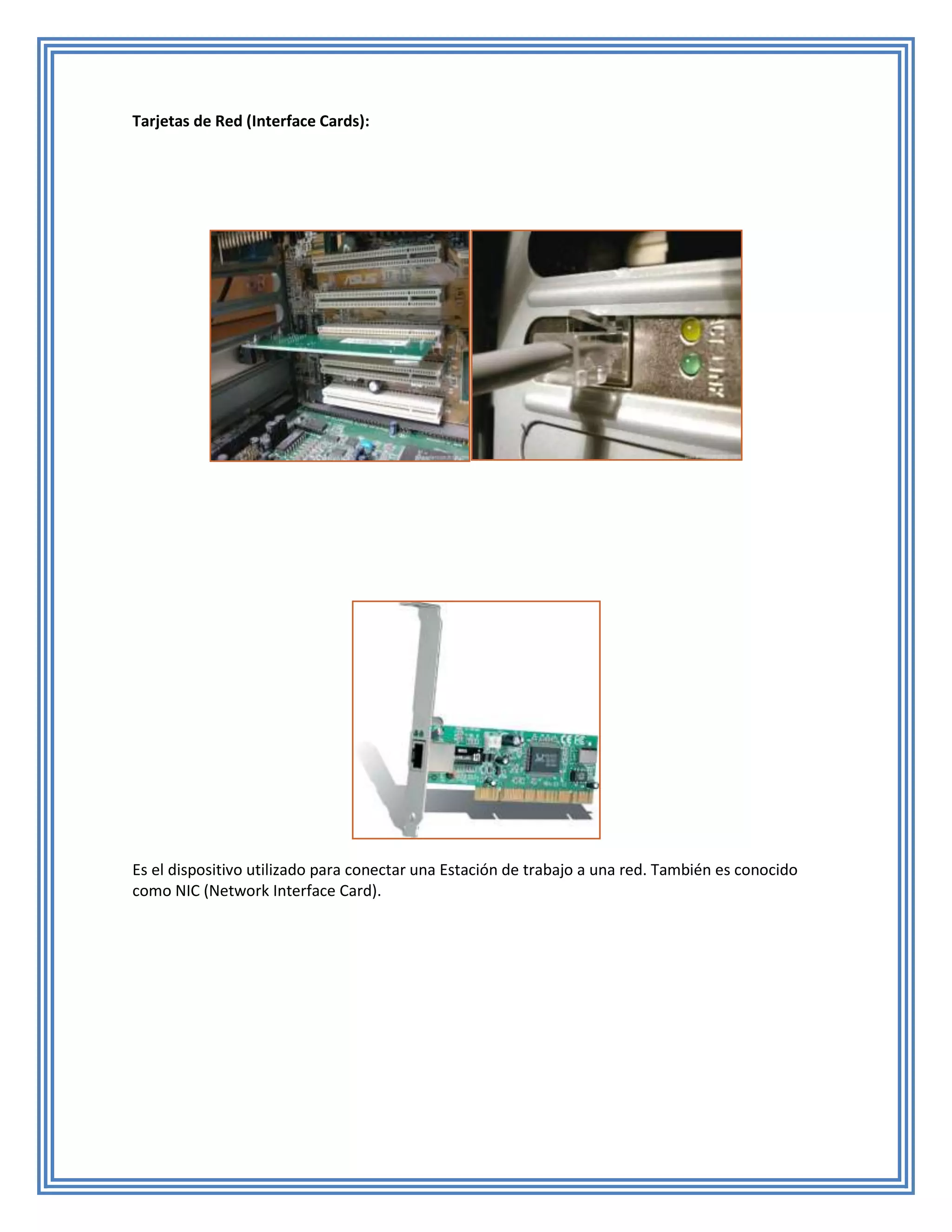

9. Tarjetas de Red (Interface Cards):
Es el dispositivo utilizado para conectar una Estación de trabajo a una red. También es conocido
como NIC (Network Interface Card).

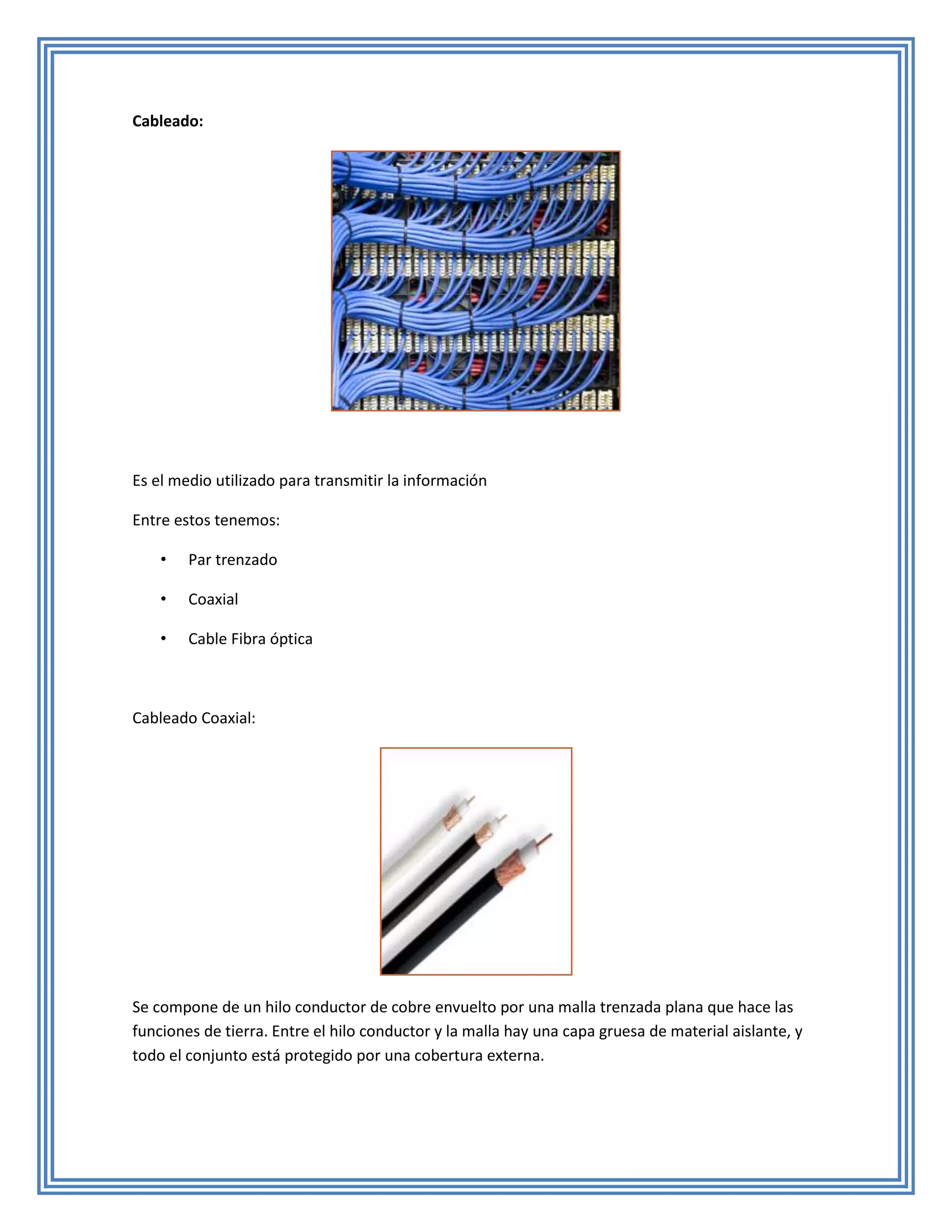

10. Cableado:
Es el medio utilizado para transmitir la información
Entre estos tenemos:
• Par trenzado
• Coaxial
• Cable Fibra óptica
Cableado Coaxial:
Se compone de un hilo conductor de cobre envuelto por una malla trenzada plana que hace las
funciones de tierra. Entre el hilo conductor y la malla hay una capa gruesa de material aislante, y
todo el conjunto está protegido por una cobertura externa.

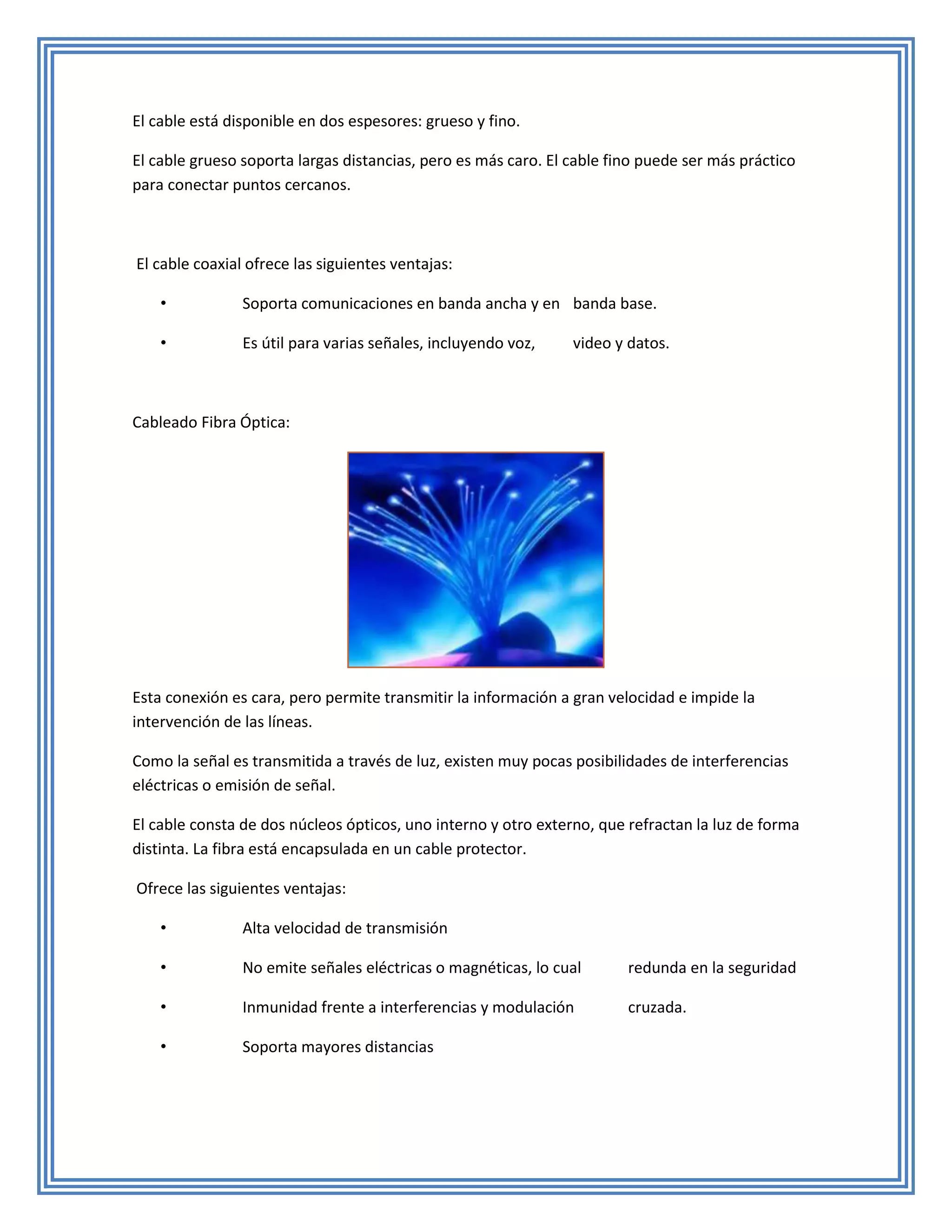

11. El cable está disponible en dos espesores: grueso y fino.
El cable grueso soporta largas distancias, pero es más caro. El cable fino puede ser más práctico
para conectar puntos cercanos.
El cable coaxial ofrece las siguientes ventajas:
• Soporta comunicaciones en banda ancha y en banda base.
• Es útil para varias señales, incluyendo voz, video y datos.
Cableado Fibra Óptica:
Esta conexión es cara, pero permite transmitir la información a gran velocidad e impide la
intervención de las líneas.
Como la señal es transmitida a través de luz, existen muy pocas posibilidades de interferencias
eléctricas o emisión de señal.
El cable consta de dos núcleos ópticos, uno interno y otro externo, que refractan la luz de forma
distinta. La fibra está encapsulada en un cable protector.
Ofrece las siguientes ventajas:
• Alta velocidad de transmisión
• No emite señales eléctricas o magnéticas, lo cual redunda en la seguridad
• Inmunidad frente a interferencias y modulación cruzada.
• Soporta mayores distancias

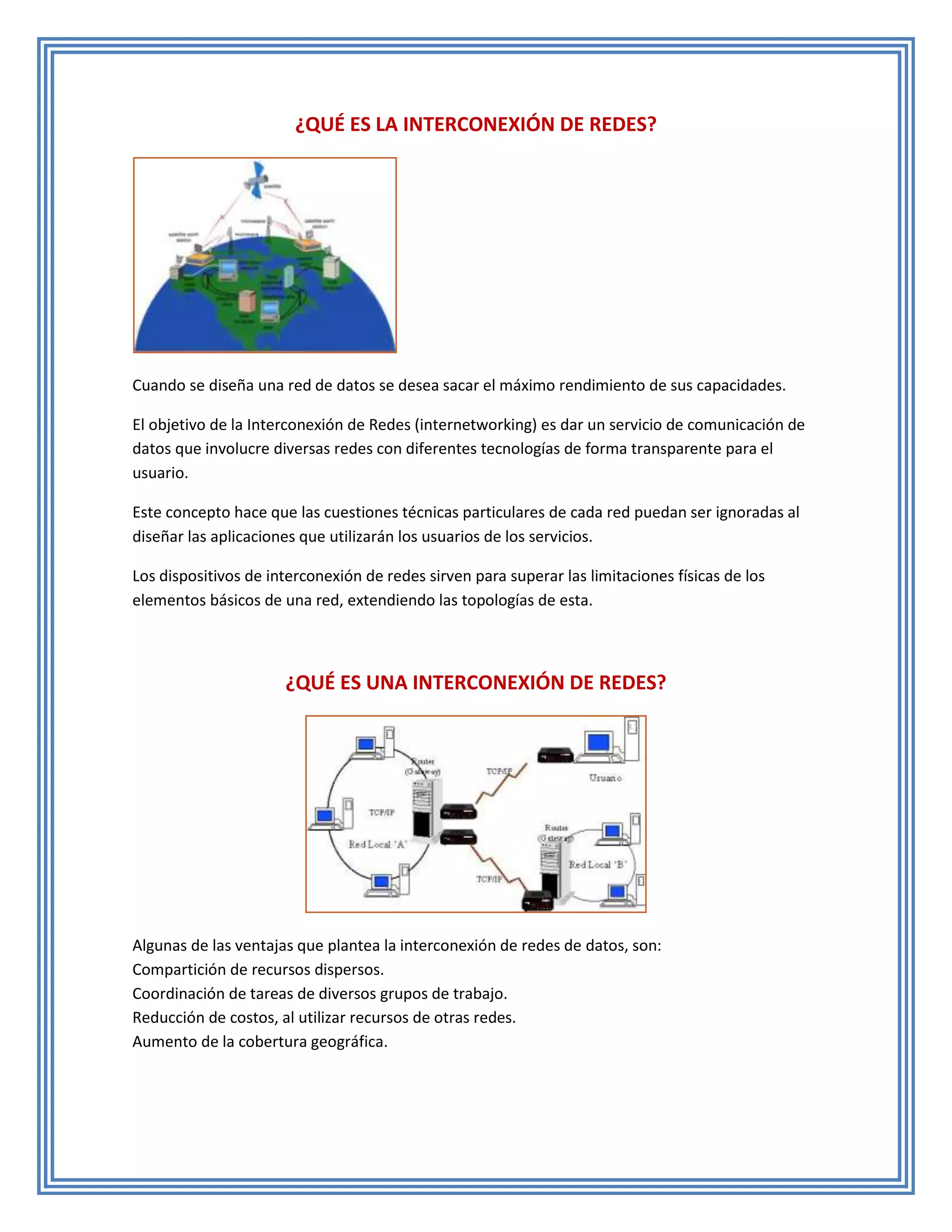

12. ¿QUÉ ES LA INTERCONEXIÓN DE REDES?
Cuando se diseña una red de datos se desea sacar el máximo rendimiento de sus capacidades.
El objetivo de la Interconexión de Redes (internetworking) es dar un servicio de comunicación de
datos que involucre diversas redes con diferentes tecnologías de forma transparente para el
usuario.
Este concepto hace que las cuestiones técnicas particulares de cada red puedan ser ignoradas al
diseñar las aplicaciones que utilizarán los usuarios de los servicios.
Los dispositivos de interconexión de redes sirven para superar las limitaciones físicas de los
elementos básicos de una red, extendiendo las topologías de esta.
¿QUÉ ES UNA INTERCONEXIÓN DE REDES?
Algunas de las ventajas que plantea la interconexión de redes de datos, son:
Compartición de recursos dispersos.
Coordinación de tareas de diversos grupos de trabajo.
Reducción de costos, al utilizar recursos de otras redes.
Aumento de la cobertura geográfica.

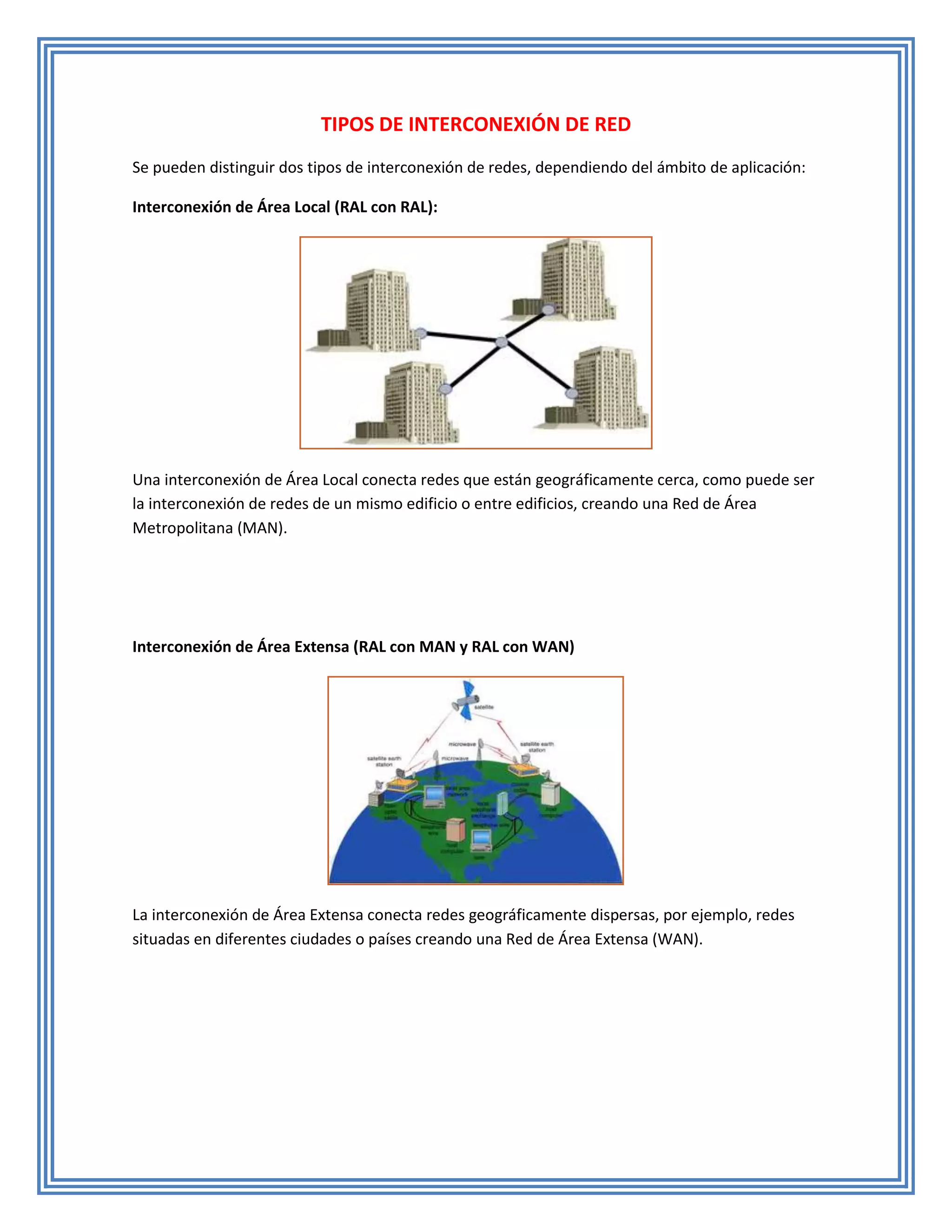

13. TIPOS DE INTERCONEXIÓN DE RED
Se pueden distinguir dos tipos de interconexión de redes, dependiendo del ámbito de aplicación:
Interconexión de Área Local (RAL con RAL):
Una interconexión de Área Local conecta redes que están geográficamente cerca, como puede ser
la interconexión de redes de un mismo edificio o entre edificios, creando una Red de Área
Metropolitana (MAN).
Interconexión de Área Extensa (RAL con MAN y RAL con WAN)
La interconexión de Área Extensa conecta redes geográficamente dispersas, por ejemplo, redes
situadas en diferentes ciudades o países creando una Red de Área Extensa (WAN).

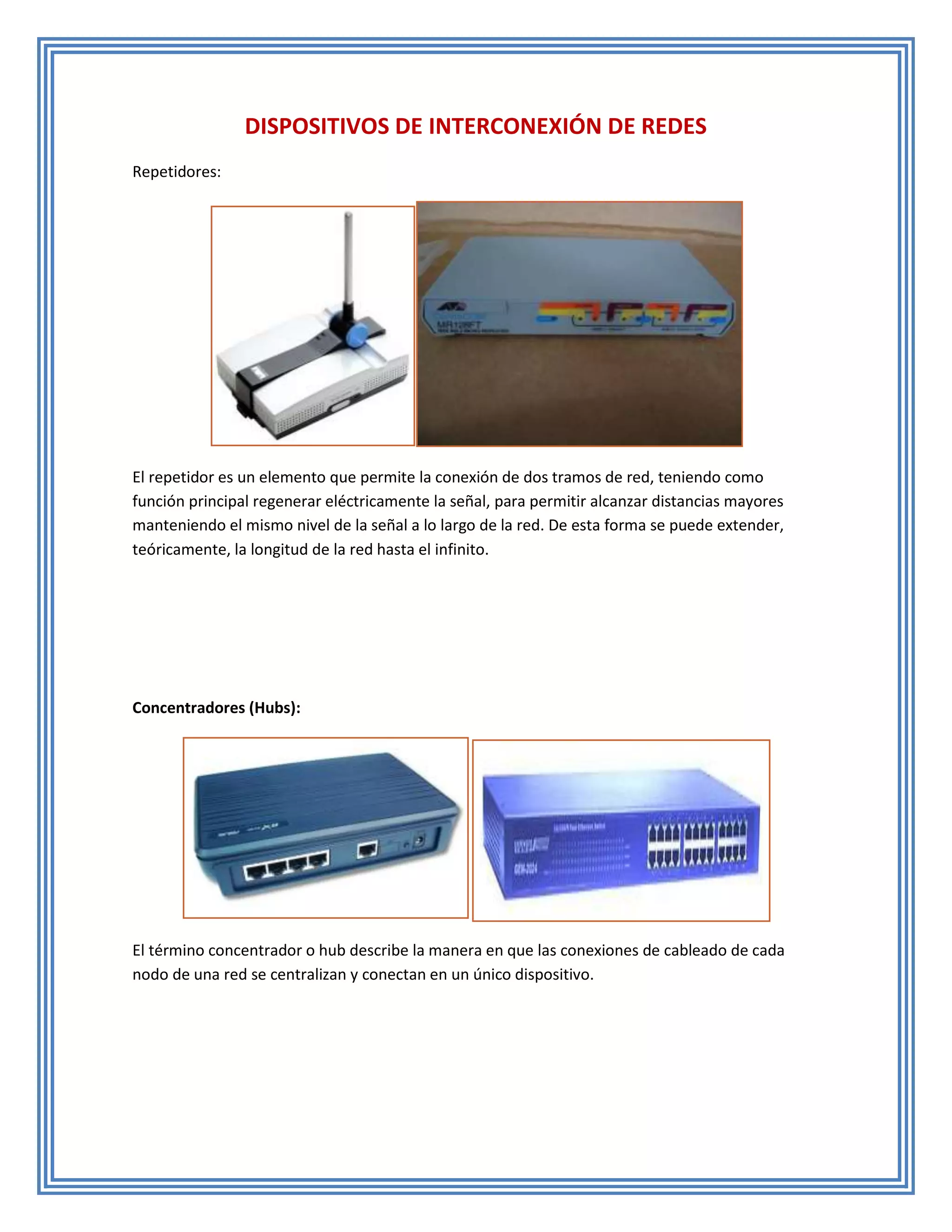

14. DISPOSITIVOS DE INTERCONEXIÓN DE REDES
Repetidores:
El repetidor es un elemento que permite la conexión de dos tramos de red, teniendo como
función principal regenerar eléctricamente la señal, para permitir alcanzar distancias mayores
manteniendo el mismo nivel de la señal a lo largo de la red. De esta forma se puede extender,
teóricamente, la longitud de la red hasta el infinito.
Concentradores (Hubs):
El término concentrador o hub describe la manera en que las conexiones de cableado de cada
nodo de una red se centralizan y conectan en un único dispositivo.

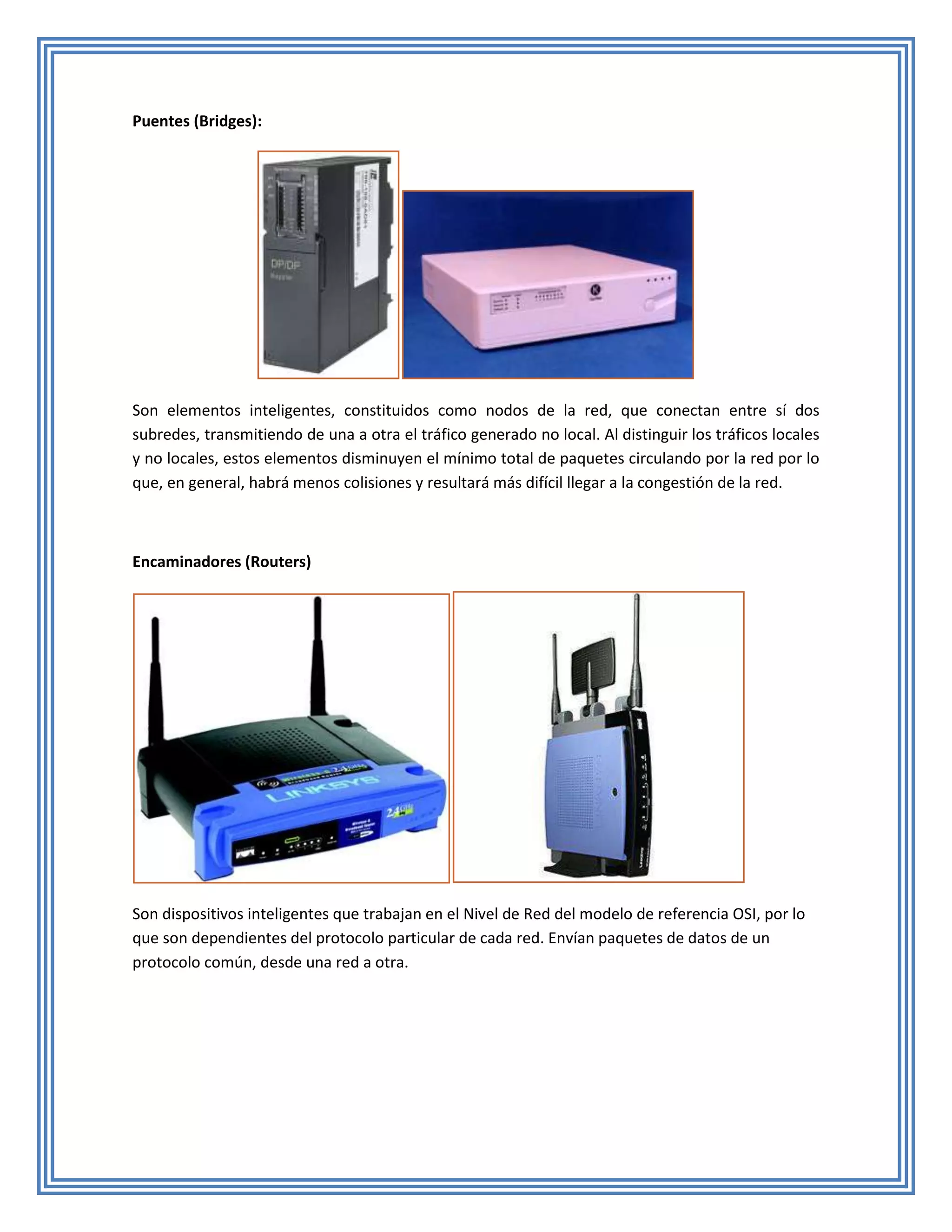

15. Puentes (Bridges):
Son elementos inteligentes, constituidos como nodos de la red, que conectan entre sí dos
subredes, transmitiendo de una a otra el tráfico generado no local. Al distinguir los tráficos locales
y no locales, estos elementos disminuyen el mínimo total de paquetes circulando por la red por lo
que, en general, habrá menos colisiones y resultará más difícil llegar a la congestión de la red.
Encaminadores (Routers)
Son dispositivos inteligentes que trabajan en el Nivel de Red del modelo de referencia OSI, por lo
que son dependientes del protocolo particular de cada red. Envían paquetes de datos de un
protocolo común, desde una red a otra.

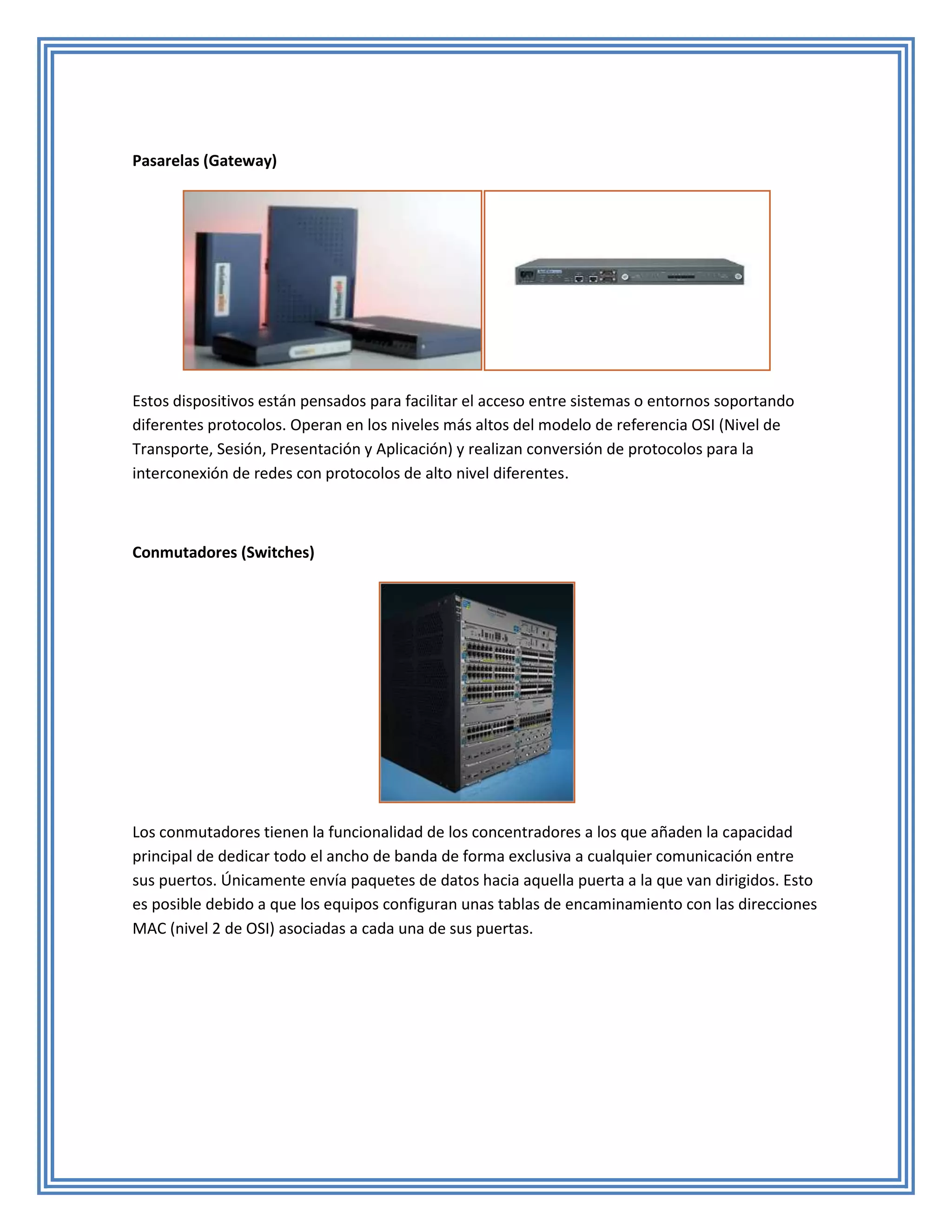

16. Pasarelas (Gateway)
Estos dispositivos están pensados para facilitar el acceso entre sistemas o entornos soportando
diferentes protocolos. Operan en los niveles más altos del modelo de referencia OSI (Nivel de
Transporte, Sesión, Presentación y Aplicación) y realizan conversión de protocolos para la
interconexión de redes con protocolos de alto nivel diferentes.
Conmutadores (Switches)
Los conmutadores tienen la funcionalidad de los concentradores a los que añaden la capacidad
principal de dedicar todo el ancho de banda de forma exclusiva a cualquier comunicación entre
sus puertos. Únicamente envía paquetes de datos hacia aquella puerta a la que van dirigidos. Esto
es posible debido a que los equipos configuran unas tablas de encaminamiento con las direcciones
MAC (nivel 2 de OSI) asociadas a cada una de sus puertas.

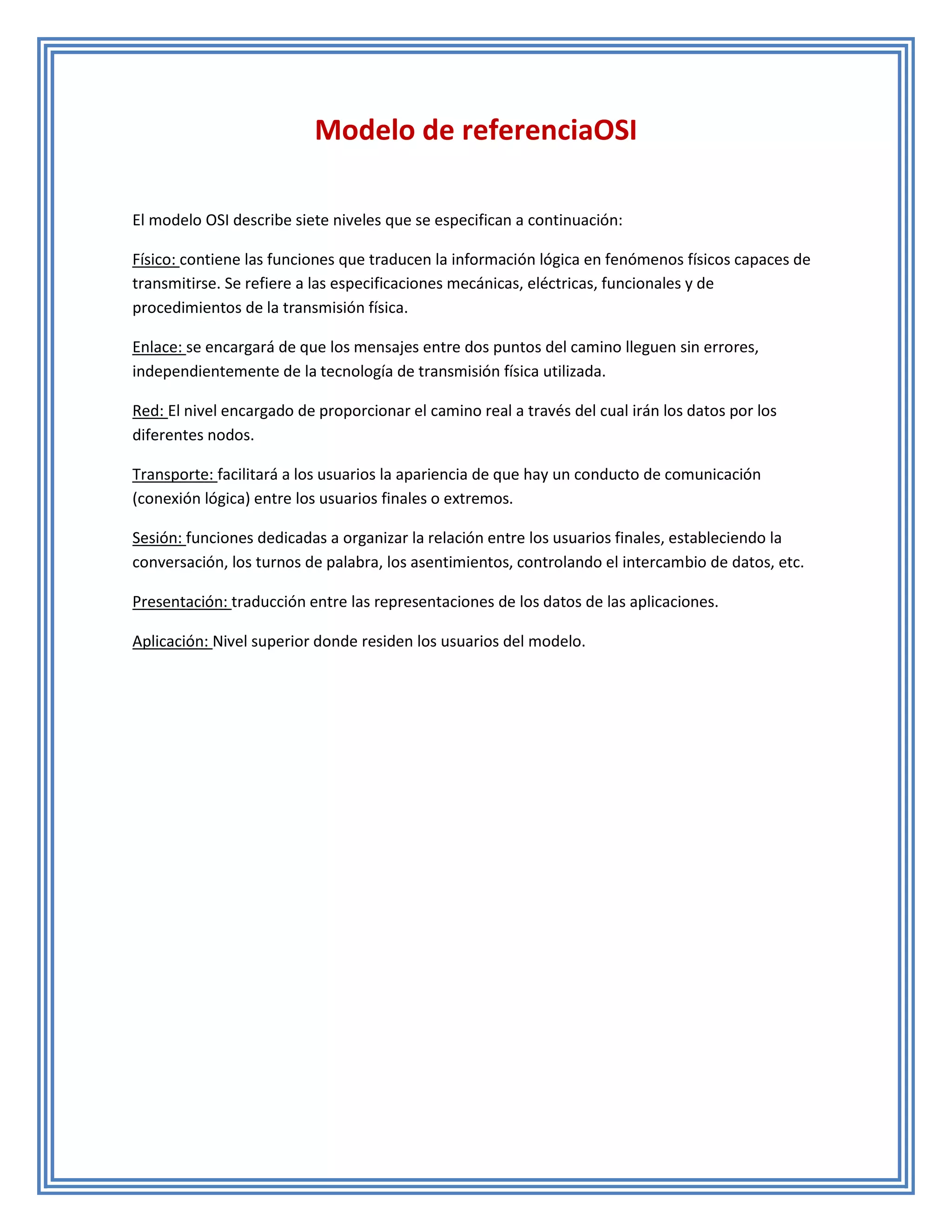

17. Modelo de referenciaOSI
El modelo OSI describe siete niveles que se especifican a continuación:
Físico: contiene las funciones que traducen la información lógica en fenómenos físicos capaces de
transmitirse. Se refiere a las especificaciones mecánicas, eléctricas, funcionales y de
procedimientos de la transmisión física.
Enlace: se encargará de que los mensajes entre dos puntos del camino lleguen sin errores,
independientemente de la tecnología de transmisión física utilizada.
Red: El nivel encargado de proporcionar el camino real a través del cual irán los datos por los
diferentes nodos.
Transporte: facilitará a los usuarios la apariencia de que hay un conducto de comunicación
(conexión lógica) entre los usuarios finales o extremos.
Sesión: funciones dedicadas a organizar la relación entre los usuarios finales, estableciendo la
conversación, los turnos de palabra, los asentimientos, controlando el intercambio de datos, etc.
Presentación: traducción entre las representaciones de los datos de las aplicaciones.
Aplicación: Nivel superior donde residen los usuarios del modelo.

18. Modelo de Referencia TCP/IP
Otro modelo, o protocolo, es el denominado TCP/IP que se basa en el anterior y que nos introduce
también un sistema de niveles, en este caso tenemos:
1 Acceso: Permite que los datagramas IP viajen por un determinado medio.
2 Red: Es el protocolo de nivel 3, no orientado a conexión.
3 Transporte: Es el protocolo TCP fiable y orientado a la conexión, por el contrario UDP es el
protocolo de trasporte no fiable y no orientado a la conexión.
4 Aplicación: Engloba a cualquier usuario del nivel TCP o UDP.
