2. RJ-45

 El conector RJ45 (RJ significa Registered Jack) es uno
de los conectores principales utilizados con tarjetas
de red Ethernet, que transmite información a través
de cables de par trenzado. Por este motivo, a veces se
le denomina puerto Ethernet:

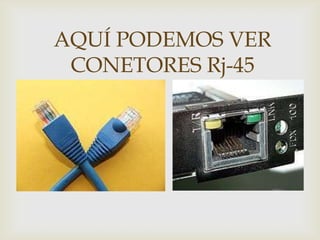

3. AQUÍ PODEMOS VER
CONETORES Rj-45

4. CONETORES JACK RJ-45

 Ethertnet es el estándar para conexiones a internet
por cable. El Ethernet, también conocido como RJ45,
se basa en el cable de categoría 5 y está fabricado a
partir de 8 cables individuales.
El conector Ethernet tiene 8 pins y se parece mucho a
un cable de teléfono común pero en realidad es más
grueso y más ancho.

5. AQUÍ PODEMOS VER
CONETORES JACK Rj-45

6. CONETORES RACK

 Un rack es un bastidor destinado a alojar equipamiento
electrónico, informático y de comunicaciones. Las
medidas para la anchura están normalizadas para que sea
compatible con equipamiento de cualquier
fabricante, siendo la medida más normalizada la de 19
pulgadas, 19".
También son llamados bastidores, cabinets o armarios.
Los racks son un simple armazón metálico con un ancho
interno normalizado de 19 pulgadas, mientras que el alto
y el fondo son variables para adaptarse a las distintas
necesidades.

7. CONETORES RACK

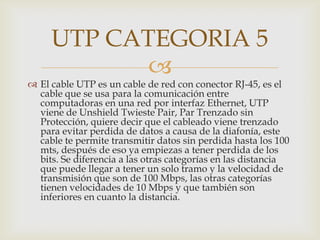

8. UTP CATEGORIA 5

 El cable UTP es un cable de red con conector RJ-45, es el
cable que se usa para la comunicación entre
computadoras en una red por interfaz Ethernet, UTP
viene de Unshield Twieste Pair, Par Trenzado sin
Protección, quiere decir que el cableado viene trenzado
para evitar perdida de datos a causa de la diafonía, este
cable te permite transmitir datos sin perdida hasta los 100
mts, después de eso ya empiezas a tener perdida de los
bits. Se diferencia a las otras categorías en las distancia
que puede llegar a tener un solo tramo y la velocidad de
transmisión que son de 100 Mbps, las otras categorías
tienen velocidades de 10 Mbps y que también son
inferiores en cuanto la distancia.

9. UTP CATEGORIA 5

10. ESQUEMA DE RED EN
BUS

Red cuya topología se
caracteriza por tener un
único canal de
comunicaciones
(denominado bus, troncal
o backbone) al cual se
conectan los diferentes
dispositivos. De esta
forma todos los
dispositivos comparten el
mismo canal para
comunicarse entre sí.

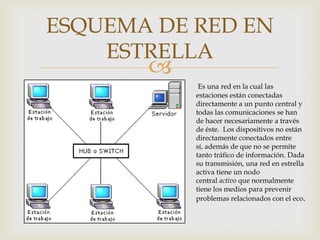

11. ESQUEMA DE RED EN
ESTRELLA

Es una red en la cual las
estaciones están conectadas
directamente a un punto central y
todas las comunicaciones se han
de hacer necesariamente a través
de éste. Los dispositivos no están
directamente conectados entre
sí, además de que no se permite
tanto tráfico de información. Dada
su transmisión, una red en estrella
activa tiene un nodo
central activo que normalmente
tiene los medios para prevenir
problemas relacionados con el eco.

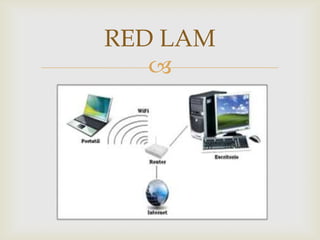

12. RED LAM

 Una LAN es una red que conecta los ordenadores en
un área relativamente pequeña y predeterminada
(como una habitación, un edificio, o un conjunto de
edificios).
 Las estaciones de trabajo y los ordenadores
personales en oficinas normalmente están
conectados en una red LAN, lo que permite que los
usuarios envíen o reciban archivos y compartan el
acceso a los archivos y a los datos. Cada ordenador
conectado a una LAN se llama un nodo.

13. RED LAM


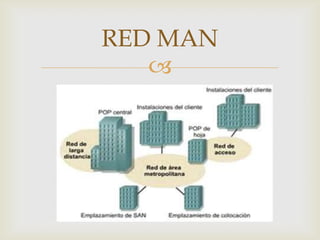

14. RED MAN

 Una red de área metropolitana (Metropolitan Área
Network o MAN, en inglés) es una red de alta
velocidad (banda ancha) que da cobertura en un área
geográfica extensa, proporciona capacidad de
integración de múltiples servicios mediante la
transmisión de datos, voz y vídeo, sobre medios de
transmisión tales como fibra óptica y par trenzado.
 Son utilizadas por los proveedores de servicio
precisamente por soportar todas las tecnologías que
se mencionan. Es normal que en una MAN un
proveedor de servicios monte su red telefónica, su
red de datos y los otros servicios que ofrezca.

15. RED MAN


16. RED WAN

 Una red de área amplia, con frecuencia denominada
WAN, acrónimo de la expresión en idioma inglés wide
area network, es un tipo de red de computadoras
capaz de cubrir distancias desde unos 100 hasta unos
1000 km, proveyendo de servicio a un país o un
continente o cualquier red en la cual no estén en un
mismo edificio todos sus miembros (sobre la distancia
hay discusión posible).
 Muchas WAN son construidas por y para una
organización o empresa particular y son de uso
privado, otras son construidas por los proveedores de
internet (ISP) para proveer de conexión a sus clientes.

17. RED WAN

