1. MEDIOS DE CONEXIÓN DE REDES
Gabriela Cano
Juan Camilo Moncayo
11-2

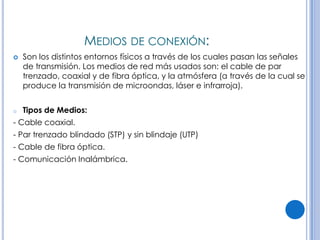

2. MEDIOS DE CONEXIÓN:

o
Son los distintos entornos físicos a través de los cuales pasan las señales
de transmisión. Los medios de red más usados son: el cable de par
trenzado, coaxial y de fibra óptica, y la atmósfera (a través de la cual se
produce la transmisión de microondas, láser e infrarroja).
Tipos de Medios:
- Cable coaxial.
- Par trenzado blindado (STP) y sin blindaje (UTP)
- Cable de fibra óptica.
- Comunicación Inalámbrica.

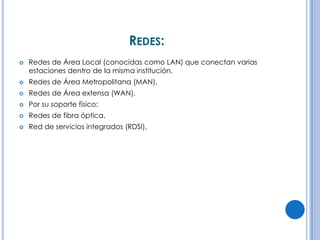

3. REDES:

Redes de Área Local (conocidas como LAN) que conectan varias
estaciones dentro de la misma institución,

Redes de Área Metropolitana (MAN),

Redes de Área extensa (WAN),

Por su soporte físico:

Redes de fibra óptica,

Red de servicios integrados (RDSI),

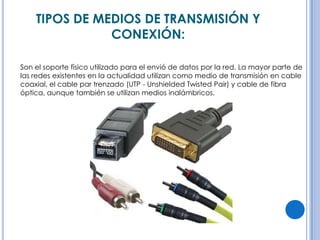

4. TIPOS DE MEDIOS DE TRANSMISIÓN Y
CONEXIÓN:
Son el soporte físico utilizado para el envió de datos por la red. La mayor parte de
las redes existentes en la actualidad utilizan como medio de transmisión en cable
coaxial, el cable par trenzado (UTP - Unshielded Twisted Pair) y cable de fibra
óptica, aunque también se utilizan medios inalámbricos.

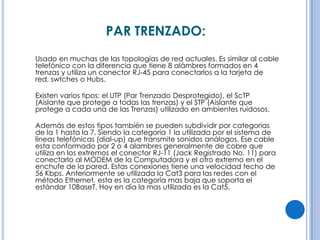

5. PAR TRENZADO:
Usado en muchas de las topologías de red actuales. Es similar al cable
telefónico con la diferencia que tiene 8 alámbres formados en 4
trenzas y utiliza un conector RJ-45 para conectarlos a la tarjeta de
red, swtches o Hubs.
Existen varios tipos: el UTP (Par Trenzado Desprotegido), el ScTP
(Aislante que protege a todas las trenzas) y el STP (Aislante que
protege a cada una de las Trenzas) utilizado en ambientes ruidosos.
Además de estos tipos también se pueden subdividir por categorias
de la 1 hasta la 7. Siendo la categoría 1 la utilizada por el sistema de
líneas telefónicas (dial-up) que transmite sonidos análogos. Ese cable
esta conformado por 2 o 4 alambres generalmente de cobre que
utiliza en los extremos el conector RJ-11 (Jack Registrado No. 11) para
conectarlo al MODEM de la Computadora y el otro extremo en el
enchufe de la pared. Estas conexiones tiene una velocidad techo de
56 Kbps. Anteriormente se utilizada la Cat3 para las redes con el
método Ethernet, esta es la categoría mas baja que soporta el
estándar 10BaseT. Hoy en día la mas utilizada es la Cat5.

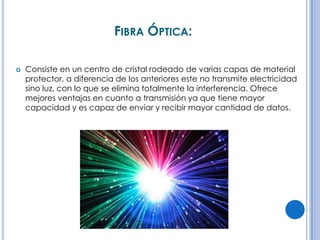

6. FIBRA ÓPTICA:

Consiste en un centro de cristal rodeado de varias capas de material
protector, a diferencia de los anteriores este no transmite electricidad
sino luz, con lo que se elimina totalmente la interferencia. Ofrece
mejores ventajas en cuanto a transmisión ya que tiene mayor
capacidad y es capaz de enviar y recibir mayor cantidad de datos.

7. 

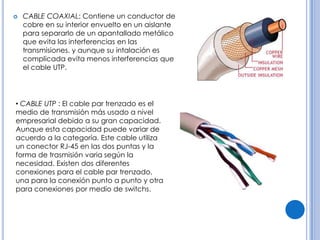

CABLE COAXIAL: Contiene un conductor de
cobre en su interior envuelto en un aislante
para separarlo de un apantallado metálico
que evita las interferencias en las
transmisiones. y aunque su intalación es
complicada evita menos interferencias que
el cable UTP.
• CABLE UTP : El cable par trenzado es el
medio de transmisión más usado a nivel
empresarial debido a su gran capacidad.
Aunque esta capacidad puede variar de
acuerdo a la categoría. Este cable utiliza
un conector RJ-45 en las dos puntas y la
forma de trasmisión varia según la
necesidad. Existen dos diferentes
conexiones para el cable par trenzado,
una para la conexión punto a punto y otra
para conexiones por medio de switchs.

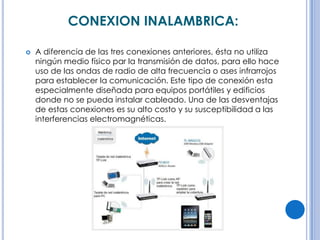

8. CONEXION INALAMBRICA:

A diferencia de las tres conexiones anteriores, ésta no utiliza
ningún medio físico par la transmisión de datos, para ello hace
uso de las ondas de radio de alta frecuencia o ases infrarrojos
para establecer la comunicación. Este tipo de conexión esta
especialmente diseñada para equipos portátiles y edificios
donde no se pueda instalar cableado. Una de las desventajas
de estas conexiones es su alto costo y su susceptibilidad a las
interferencias electromagnéticas.
