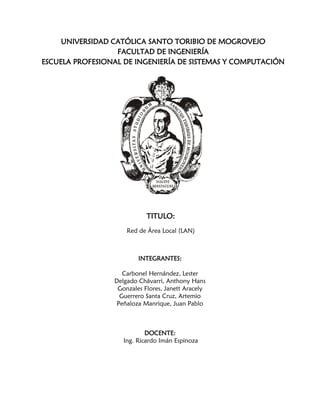

1. UNIVERSIDAD CATÓLICA SANTO TORIBIO DE MOGROVEJO
FACULTAD DE INGENIERÍA
ESCUELA PROFESIONAL DE INGENIERÍA DE SISTEMAS Y COMPUTACIÓN
TITULO:
Red de Área Local (LAN)
INTEGRANTES:
Carbonel Hernández, Lester
Delgado Chávarri, Anthony Hans
Gonzales Flores, Janett Aracely
Guerrero Santa Cruz, Artemio
Peñaloza Manrique, Juan Pablo
DOCENTE:
Ing. Ricardo Imán Espinoza

2. INTRODUCCIÓN
Muchas veces, las empresas recurren a la informática para satisfacer sus crecientes
necesidades de información suelen empezar con unos pocos o un único ordenador y unos
cuantos periféricos. Poco a poco se van ampliando tanto los recursos hardware como
recursos software para gestión de la información. Esta ampliación suele llevar asociado un
problema de redundancias, tanto de software, datos, hardware, etc. Por ejemplo, cada
nuevo equipo va a necesitar de su propia impresora para imprimir informes (redundancia
de hardware).
Pues bien, todos estos problemas tienen una fácil solución: la red de área local (LAN, Local
Area Network), las cuales son un gran avance ofimático más importante de los últimos
años. La red de área local nos va a permitir compartir recursos a los usuarios de un área
determinada como puede ser un centro de trabajo.
Una red de área local conlleva un importante ahorro, tanto de dinero, ya que no es preciso
comprar muchos periféricos, se consume menos papel, y en una conexión a Internet se
puede utilizar una única conexión telefónica compartida por varios ordenadores conectados
en red ; como de tiempo, ya que se logra gestión de la información y del trabajo.
La utilización de las redes LAN facilita además el mantenimiento, la gestión y la seguridad
de los equipos informáticos englobados en la propia red.
Además una red de área local (LAN) es una red de "alta" velocidad, generalmente confinada
a un mismo piso o edificio. Los medios de transmisión que utiliza puede ser UTP, Coaxial o
fibra óptica principalmente, esto hace posible obtener altas velocidades y baja tasa de
errores.

3. 1. DEFINICIÓN:
 LAN son las siglas de Local Area Network, Red de área local. Una LAN es una red
que conecta los ordenadores en un área relativamente pequeña y predeterminada
(como una habitación, un edificio).
Se usan para conectar computadoras personales o estaciones de trabajo, con objeto
de compartir recursos e intercambiar información.
Suelen emplear tecnología de difusión mediante un cable sencillo al que están
conectadas a otras máquinas. Operan a velocidades entre 10 y 100 Mbps.
Las redes LAN se pueden conectar entre ellas a través de líneas telefónicas y ondas
de radio.
Un sistema de redes LAN conectadas de esta forma se llama una WAN, siglas del
inglés de wide-area network, Red de área ancha.
2. CARACTERÍSTICAS:
 Zona geográfica limitada: son redes que no se extienden en ámbitos geográficos
amplios, lo que permite que empleen medios de comunicación privados para la
interconexión de ordenadores.
 Los ordenadores comparten un mismo medio de comunicación: todos los
ordenadores están conectados a un medio común, por lo que para su utilización
deben competir por él.

4.  Son redes de difusión: al disponer de un medio compartido pueden enviar
mensajes al resto de los equipos de forma simultánea.
 Redes optimizadas: permiten una gran rapidez y fiabilidad a la hora de transmitir
datos.
El desarrollo de las LAN ha buscado siempre una mayor fiabilidad, rapidez y costes
más asequibles a la vez que se intentaba solucionar los problemas que el medio de
comunicación empleado presentaba.
3. IMPORTANCIA:
 La importancia de implementar una red LAN (Red de Área Local) es para
comunicar computadoras terminales y dispositivos entre sí proporcionado el
entorno necesario para que los usuarios, desde diferentes ubicaciones, tengan
acceso en situaciones similares a la información.
4. COMPONENTES:
 Servidor(es).- de archivos, de almacenamiento y de impresión.
 Clientes o terminales.- diferentes marcas y sistemas operativos.
 Sistema Operativo de red.- Windows o Linux.

5.  Medios de transmisión.- guiados: fibra óptica y cobre; no guiados: aire,
infrarrojos.
 Equipos periféricos compartidos.- impresoras y otros.
 Equipos de comunicaciones.- puentes, concentradores, conmutadores,
enrutadores.
5. PASOS PARA CREAR UNA RED LAN:
PASO 1:
 Tener a la mano los materiales necesarios para realizar la conexión de Área Local
LAN, los cuales son:
- Cables UTP(en este caso utilizamos categoría 6)
- Ponchadora

6. - Corta de cables
- Conectores RJ 45
- Jack de red
- Caja Tomadata
- Switch

7. - Tester de Red
PASO 2:
 Pelar los cables UTP, organizarlos de tal manera que estos queden con norma
T568 B y colocarlos dentro del RJ 45, para luego ponchar.

8. PASO 3:
 Usar la ponchadora y presionar fuerte para dejar el cable listo.
PASO 4:
 Después de haber realizado el ponchado, hacemos uso del Tester de Red, para
verificar si lo que hemos hecho está bien.

9. PASO 5:
 Pelar el cable UTP, organizarlos de tal manera que estos queden con norma T568
B y colocarlos dentro del Jack de Red. Luego repetimos el Paso 4.
PASO 6:
 Luego de ya tener los cables elaborados los conectamos a las PC, y finalmente al
Switch.

10. PASO 7:
 En cada PC nos dirigimos a conexiones de red y configuramos las IP, en este caso
la IP de la computadora de escritorio es (192.168.12.3) y la de la laptop es
(192.168.12.4) para así hacer la conexión de la Red.
PASO 8:
 Entramos a CMD y editamos ipconfig para verificar la configuración actual de
nuestra computadora; luego ingresamos el comando ping que nos permite verificar
la conectividad que hay en cada PC.
IPCONFIG:

11. PING:
PASO 9:
 Compartimos una carpeta, en la cual puede haber más de un archivo.

12. PASO 10:
 Finalmente conectamos la impresora que se desea compartir.

13. CONCLUSIONES
 Podemos afirmar que la importancia que reviste la implementación de redes LAN,
radica en la necesidad de las empresas de optimizar recursos, reducir tiempo y costos
e incrementar la productividad de los usuarios.
 El desarrollo del anterior proyecto nos ha permitido adquirir conocimientos de vital
importancia que más tarde nos serán útiles cuando se requiera analizar, diseñar e
implementar una red LAN.
 Los costos de equipos y partes, la disponibilidad de instalaciones, la escalabilidad
futura el uso que se pretenda dar a la red en cuanto a grado de eficiencia, son
factores fundamentales que han de considerarse al momento de diseñar una
implementación de red determinada.
 Al seleccionar hardware y software lo ideal es optar por lo mejor y lo que más se
acomode a nuestras necesidades, jamás se debe adquirir elementos de segunda
mano ya que pueden salir muy costosos en el futuro inmediato.
 Fundamental es también que todos los elementos cumplan con normas legales de
importación y de licencias para no verse abocado en futuros líos jurídicos que aparte
de largos son altamente costosos.
