Este documento describe los principales componentes de una red LAN. Incluye tarjetas de red, cables de red, concentradores de red, conmutadores de red y enrutadores. Las tarjetas de red permiten a las computadoras comunicarse a través de una red. Los cables de red transmiten información entre computadoras. Los concentradores transmiten datos a todas las computadoras de la red al mismo tiempo, mientras que los conmutadores asignan ancho de banda individual a cada computadora. Los enrutadores conectan diferentes redes.

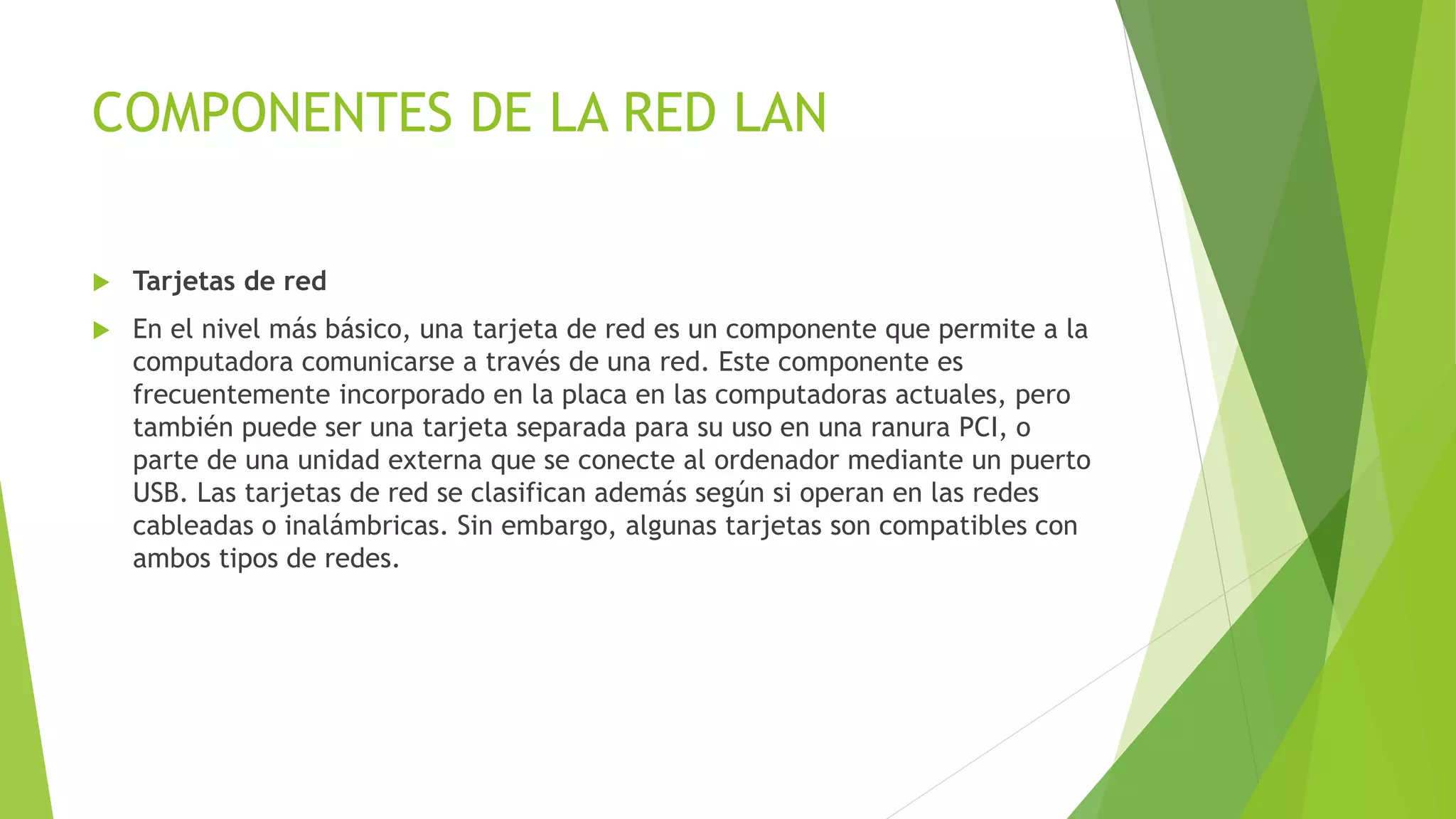

1. COMPONENTES DE LA RED LAN
 Tarjetas de red
 En el nivel más básico, una tarjeta de red es un componente que permite a la
computadora comunicarse a través de una red. Este componente es
frecuentemente incorporado en la placa en las computadoras actuales, pero
también puede ser una tarjeta separada para su uso en una ranura PCI, o
parte de una unidad externa que se conecte al ordenador mediante un puerto
USB. Las tarjetas de red se clasifican además según si operan en las redes
cableadas o inalámbricas. Sin embargo, algunas tarjetas son compatibles con
ambos tipos de redes.

2. Cables de red
 Cables de red
 Los cables de red son las líneas físicas que se utilizan para transmitir
información entre ordenadores en una LAN cableada. Los cables están
etiquetados por su categoría y se conocen comúnmente como cable CATX
(donde X es el número de categoría). El tipo más comúnmente utilizado en el
año 2010 es Cat5, a pesar de que existen otras categorías con diferentes
propiedades.

3. Concentrador de red
 Concentrador de red
 Un concentrador de red actúa como un punto centralizado para la transmisión
de datos a las computadoras en una red LAN. Cuando los datos de un equipo
llegan al centro se transmiten a todos los equipos de la red. El ancho de
banda de red en redes de área local (LAN) que utilizan un concentrador de
red se comparte, lo que significa que si hay cuatro equipos de un centro, cada
uno recibirá una cuarta parte del ancho de banda total disponible en el
centro.

4. Conmutadores de red
 Conmutadores de red
 Una alternativa al concentrador de red es el conmutador de red. Los
conmutadores representan una tecnología de red nueva que asigna a cada
computadora en la red una dirección MAC específica. Esto le permite a las
redes de área local que utilizan un conmutador de red compartir información
de las rutas a las computadoras individuales. Debido a que los conmutadores
de red no transmiten a todos los ordenadores de la red al mismo tiempo, es
que se puede destinar su ancho de banda a cada equipo.

5. Enrutadores
 Enrutadores
 A diferencia de los conmutadores y concentradores, los enrutadores de red se
utilizan para conectar redes entre sí, en lugar de conectar los ordenadores en
una sola red. Los enrutadores pueden conectar grupos de equipos que estén
separados por una pared o por un océano. Se encuentran más comúnmente en
el hogar, en el que facilitan la conexión de los ordenadores a Internet; sin
embargo, pueden ser utilizados para conectar redes de cualquier tipo. Los
enrutadores de red modernos son en realidad la combinación de unidades que
contienen un enrutador y un conmutador de red, además de un puñado de
otras funciones relacionadas con la creación de redes de herramientas tales
como un servidor DHCP y un cortafuego.


6. COMPONENTES DE LA RED WAN
 El servidor es aquel o aquellos ordenadores que van a compartir sus recursos
hardware y software con los demás equipos de la red. Sus características son
potencia de cálculo, importancia de la información que almacena y conexión
con recursos que se desean compartir.
Estación de trabajo:Los ordenadores que toman el papel de estaciones de
trabajo aprovechan o tienen a su disposición los recursos que ofrece la red así
como los servicios que proporcionan los Servidores a los cuales pueden
acceder.

7. Es un hardware y software
 Es un hardware y software que permite las comunicaciones entre la red local
y grandes ordenadores (mainframes). El gateway adapta los protocolos de
comunicación del mainframe (X25, SNA, etc.) a los de la red, y viceversa.

8. Es un hardware y software que permite que se conecten
dos redes locales entre sí. Un puente interno es el que se
instala en un servidor de la red, y un puente externo es el
que se hace sobre una estación de trabajo de la misma
red. Los puentes también pueden ser locales o remotos.
Los puentes locales son los que conectan a redes de un
mismo edificio, usando tanto conexiones internas como
externas. Los puentes remotos conectan redes distintas
entre sí, llevando a cabo la conexión a través de redes
públicas, como la red telefónica, RDSI o red de
conmutación de paquetes.

9. También se denominan NIC (Network Interface Card).
Básicamente realiza la función de intermediario entre el
ordenador y la red de comunicación. En ella se
encuentran grabados los protocolos de comunicación de
la red. La comunicación con el ordenador se realiza
normalmente a través de las ranuras de expansión que
éste dispone, ya sea ISA, PCI o PCMCIA. Aunque
algunos equipos disponen de este adaptador integrado
directamente en la placa base.
El medio: Constituido por el cableado y los conectores
que enlazan los componentes de la red. Los medios
físicos más utilizados son el cable de par trenzado, par de
cable, cable coaxial y la fibra óptica (cada vez en más uso
esta última).

10. COMPONENTES DE LA RED MAN
Los componentes de una red de área
metropolitana son:
 Puestos de trabajo
 Son los sistemas desde los cuales el usuario demanda las aplicaciones y
servicios proporcionados por la red.
 Dentro de los puestos de trabajo se incluyen:
 Estaciones de trabajo.
 Ordenadores centrales.
 PCs o compatibles.


11. Nodos de red
 Nodos de red
 Son dispositivos encargados de proporcionar servicio a los puestos de trabajo
que forman parte de la red. Sus principales funciones son:
 Almacenamiento temporal de información a transmitir hasta que el canal de
transmisión se libere.
 Filtrado de la información circulante por la red, aceptando sólo la propia.
Conversión de la información de la red, en serie, a información del puesto de
trabajo, octetos.
 Obtención de los derechos de acceso al medio de transmisión.


12. Protocolos de comunicación
Sistema de cableado
 Sistema de cableado
 Está constituido por el cable utilizado para conectar entre sí los nodos de red
y los puestos de trabajo.
 Protocolos de comunicación
 Son las reglas y procedimientos utilizados en una red para establecer la
comunicación entre nodos. En los protocolos se definen distintos niveles de
comunicación. Así, las redes de área metropolitana soportan el nivel 1 y parte
del nivel 2, dando servicio a los protocolos de nivel superior que siguen la
jerarquía OSI para sistemas abiertos.


13. EJEMPLO DE RED MAN
 una red MAN por ejemplo es cuando hay 3 edificios de una misma empresa, y
esta red las comunica a las 3

14. EJEMPLO DE RED LAN
 LAN es la que se tiene por ejemplo en una Universidad, en un solo edificio.

15. EJEMPLO DE RED WAN
 WAN, es un red que es de una amplia área geográfica, por ejemplo una
empresa tiene una sucursal en Tokio, y otra en Nueva york, y se comunican
con la red de la misma empresa por medio de una red WAN, OTRO EJEMPLO
EL INTERNET
